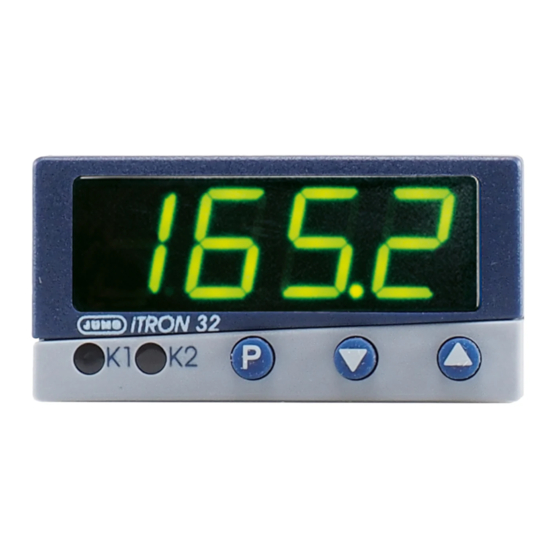

JUMO iTRON 702040 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. JUMO Anleitungen
  4. Controller
  5. iTRON 702040
  6. Betriebsanleitung

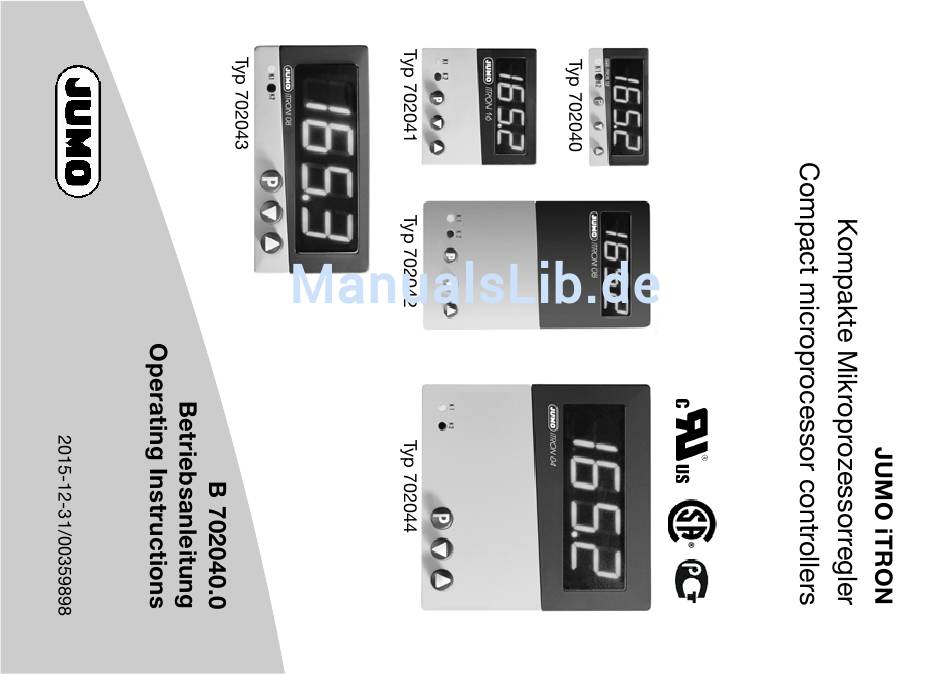

JUMO iTRON 702040 Betriebsanleitung

Kompakte mikroprozessorregler b 702040.0 serie
Vorschau ausblenden Andere Handbücher für iTRON 702040:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JUMO iTRON 702040

Inhaltszusammenfassung für JUMO iTRON 702040

  • Seite 2: Inhaltsverzeichnis

    Inhalt Geräteausführung identifizieren ..........4 Montage .
  • Seite 3 Lesen Sie diese Betriebsanleitung, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Betriebsanleitung an einem für alle Benutzer jederzeit zugänglichen Platz auf. Bitte unterstützen Sie uns, diese Betriebsanleitung zu verbessern. Für Ihre Anregungen sind wir dankbar. Alle erforderlichen Einstellungen sind im vorliegenden Handbuch beschrieben. Durch Manipulationen, die nicht in der Betriebsanleitung beschrieben oder ausdrücklich verboten sind, gefährden Sie Ihren Anspruch auf Gewährleistung.

  • Seite 4: Geräteausführung Identifizieren

    Geräteausführung identifizieren 7020 . . / . . – . . . – . . . – . . / . . . ,... (1) Grundtyp 40 = 48 x 24, 41 = 48 x 48, 42 = 48 x 96 (Hoch), 43 = 96 x 48 (Quer), 44 = 96 x 96 (Frontmaß...
  • Seite 5 (5) Spannungs- 16 = DC 10…18V versorgung 25 = AC/DC 20...30 V, 48…63Hz 23 = AC 48… 63Hz, 110…240V -15/+10% (6) Typenzusatz 210 = Timer-Funktion 220 = Timer-Funktion + Begrenzerfunktion Lieferumfang Werkseitig bei Typ 702040/41 Typ 702042/43/44 1 Befestigungsrahmen 2 Befestigungselemente 1 Dichtung, 1 Betriebsanleitung 70.2040 1.

  • Seite 6: Montage

    Montage Montage 702042 1. Dichtung aufschieben 3. Befestigungselemente aufschieben wie 702044. 4. Schrauben festziehen 2. Gerät einsetzen Typ (Frontrahmen) Schalttafelausschnitt Dicht-an-dicht-Montage (BxH) in mm (Mindestabstände der Schalttafelausschnitte) hoizontal vertikal +0,6 +0,3 702040 (48mm x 24mm) 45 x 22,2 > 8mm >...

  • Seite 7: Elektrischer Anschluß

    Elektrischer Anschluß Installationshinweise - Bei der Wahl des Leitungsmaterials, bei der Installation, bei der Absicherung und beim elekt- rischen Anschluß des Gerätes sind die Vorschriften der VDE 0100 "Bestimmungen über das Errichten von Starkstromanlagen mit Nennspannungen unter 1000 V" bzw. die jeweiligen Landesvorschriften zu beachten.
  • Seite 8 - An die Netzklemmen des Gerätes keine weiteren Verbraucher anschließen. - Das Gerät ist nicht für die Installation in explosionsgefährdeten Bereichen geeignet. - Neben einer fehlerhaften Installation können auch falsch eingestellte Werte am Regler (Sollwert, Daten der Parameter- und Konfigurationsebene, Änderungen im Geräteinnern) den nachfolgenden Prozeß...
  • Seite 9 Typ 702040/41 Der elektrische Anschluß darf nur von Fachpersonal vorgenommen wer- den.
  • Seite 10 Typ 702040/41 mit 2 Relaisausgängen (Option) Der elektrische Anschluß darf nur von Fachpersonal vorgenommen wer- den.
  • Seite 11 Typ 702042/43/44 Der elektrische Anschluß darf nur von Fachpersonal vor- genommen werden.

  • Seite 12: Bedienen

    Bedienen Anzeigen und Tasten (1) Display 7-Segment-Anzeige vierstellig, grün Bei der Anzeige und Eingabe von Sollwerten, Parametern und Codes alterniert die Anzeige. Ziffernhöhe Typ 702040/41/42: 10mm Typ 702043/44: 20mm Anzeigenumfang -1999…+9999 Digit Nachkommastellen keine, eine, zwei ° ° Einheit F (Istwertanzeige) (2) Schaltstellungsanzeigen zwei LED für die Ausgänge 1 und 2, gelb (3) Tasten...

  • Seite 13: Bedienkonzept

    Bedienkonzept Normalanzeige Auf der Anzeige wird der Istwert dargestellt. Bedienerebene Hier wird der Sollwert vorgegeben. Bei aktiver Sollwertumschaltung über den Binäreingang er- scheint SP 1 oder SP 2 . Bei aktiver Rampenfunktion wird der Rampensollwert angezeigt. t i 0 Bei aktiver Timer-Funktion wird der Timerwert oder der Timer-Startwert dargestellt.
  • Seite 14 Bedienerebene Parameterebene Normalanzeige Pb:1 > 2s - Sollwert 1+2 Istwert Rampensollwert* - Limitkomparator- (nur Anzeige) grenzwert - Reglerparameter - Rampensteigung nach letztem Parameter nach letztem > 2s Parameter Time-Out y.0 ! über (30s) Konfigurationsebene C111 oder - Konfigurationscodes Sollwert - Einheitssignalskalierung - Istwertkorrektur (bei Sollwert- - Schaltdifferenz...

  • Seite 15: Bedienung Der Timerfunktion

    Bedienung der Timerfunktion Der Timer kann über die Tasten bedient werden (Starten, Stoppen, Abbruch, Quittieren), wenn der Timer in der Bedienerebene angezeigt wird. Der Time-Out ist hier nicht aktiv. Bei entsprechender Konfiguration des Binäreingangs kann ein Taster wie die Taste ver- wendet werden.

  • Seite 16: Funktionen

    Funktionen Folgende Vorgehensweise wird empfohlen: h Kennenlernen der Funktionen des Gerätes h Eintragen der Konfigurationscodes und Parameterwerte in die dafür vorgesehenen Tabellen in Kapitel 6. Hierzu Werte aufschreiben ( ) oder Auswahl ankreuzen ( ). Die Parameter und Konfigurationscodes sind in der Reihenfolge ihres Erscheinens aufgeführt. Nicht rele- vante Parameter werden ausgeblendet (siehe Tabelle unten).

  • Seite 17: Istwerteingang

    Istwerteingang Symbol Bemerkungen vSeite 31 C111 Meßwertgeber/Fühler (Istwerteingang) vSeite 31 C112 Einheit des Istwerts (°C/°F)/Nachkommastellen der Anzeige vSeite 35 Anfangs-/Endwert des Wertebereichs für Einheitssignale → Beispiel: 0...20 mA 20... 200°C: = 20 / = 200 vSeite 35 OFFS Istwertkorrektur Mit der Istwertkorrektur kann ein gemessener Wert um einen programmierbaren Wert nach oben oder unten korrigiert werden (Offset).

  • Seite 18: Binäreingang

    Binäreingang Tastaturverriegelung Bedienen über Tasten ist möglich. Bedienen über Tasten ist nicht möglich. Ebenenverriegelung Zugang zur Parameter- und Konfigura- Zugang zur Parameter- und Konfigura- tionsebene ist möglich. tionsebene ist nicht möglich. Das Starten der Selbstoptimierung Das Starten der Selbstoptimierung ist möglich. ist nicht möglich.

  • Seite 19: Regler

    Regler Reglerstruktur Die Reglerstruktur wird über die Parameter definiert. → Pb .1 Beispiel: Einstellung für PI-Regler =120, =0s, =350s Symbol Bemerkungen C113 Reglerart und Zuordnung der Reglerausgänge zu den physikalischen vSeite 32 Ausgängen 1+2 vSeite 33 Ausgänge im Fehlerfall C116 Hier werden die Schaltzustände der Ausgänge bei einer Meßbereichsüber-/-unterschreitung, bei Fühlerbruch/-kurzschluß...
  • Seite 20 Symbol Bemerkungen vSeite 36 Kontaktabstand Bei Dreipunktregler vSeite 36 HYS.1 Schaltdifferenz 1 (1.Reglerausgang) Schaltdifferenz 2 (2.Reglerausgang) Pb.1 Pb.2 Für Regler mit =0 oder HYS.2 Arbeitspunkt (Grundlast) vSeite 36 Stellgrad, wenn Istwert=Sollwert vSeite 36 Stellgradbegrenzung - maximaler Stellgrad - minimaler Stellgrad Pb.1 Pb.2 Bei Reglern ohne Reglerstruktur (...

  • Seite 21: Limitkomparator (Alarmkontakt)

    Limitkomparator (Alarmkontakt) lk1…lk6: Überwachung bezogen auf den Sollwert. lk7 / lk8: Überwachung bezogen auf einen festen Wert w - Sollwert, x - Istwert Symbol Bemerkungen vSeite 32 Limitkomparatorfunktion (lk1...lk8) C114 vSeite 35 Hyst Schaltdifferenz des Limitkomparators vSeite 36 Grenzwert des Limitkomparators...

  • Seite 22: Rampenfunktion

    Rampenfunktion Rampensollwert SPr Istwert SP 1 Netz ein ( aktiv) t2…t3 Netzausfall oder Meßbereichsüber-/-unterschreitung t4…t5 Rampenstopp SP 2 Sollwertumschaltung auf Symbol Bemerkungen vSeite 32 Rampenfunktion (ein/aus, Zeiteinheit) C115 vSeite 33 C117 Rampenstopp über Binäreingang (potentialfreier Kontakt) vSeite 36 rAsd Rampensteigung in K/h oder K/min...

  • Seite 23: Selbstoptimierung

    Selbstoptimierung Die Selbstoptimierung ermittelt die optimalen Reglerparameter für einen PID- oder PI-Regler. Folgende Reglerparameter werden bestimmt: Pb:1 Pb:2 Cy 1 Cy 2 In Abhängigkeit von der Größe der Regelabweichung wählt der Regler zwischen zwei Verfahren a oder b aus: b) Selbst- Start a) Selbst- Start...

  • Seite 24: Ebenenverriegelung Über Code

    Ebenenverriegelung über Code Alternativ zum Binäreingang kann eine Ebenenverriegelung über einen Code eingestellt werden (Binäreingang hat Prio- rität). h Einstellen des Codes mit (>5s) in der Normalanzeige Die Ebenenverriegelung über Binäreingang verriegelt die Parameter- und Konfigurationsebene (entspricht Code 011). Code Bedienerebene Parameterebene Konfigurationsebene Timerebene...

  • Seite 25: Timer-Funktion (Typenzusatz)

    Timer-Funktion (Typenzusatz) t i 0 Mit der Timer-Funktion kann die Regelung über eine einstellbare Zeit beeinflußt werden. Nach dem Start des Timers über Netz-Ein, Tastendruck oder Binäreingang wird der Timer-Start- t i 0 wert entweder sofort oder nachdem der Istwert eine programmierbare Toleranzgrenze über- oder unterschritten hat bis auf 0 heruntergezählt.
  • Seite 26 Hinweise für Timerfunktion in Verbindung mit Rampenfunktion - Die Sollwerte können grundsätzlich auch mit der Rampenfunktion angefahren werden. - Das Stoppen des Timers hat keinen Einfluß auf die Rampenfunktion - Ist die Regelung nach Ablauf des Timers aktiv, wird der aktuelle Sollwert mit der Rampe angefahren.
  • Seite 27 Symbol Bemerkungen Timer-Funktion vSeite 34 C120 C120=1 Zeitbegrenzte Regelung: Die Regelung wird nach Ablauf des Timers abgeschaltet (Stellgrad 0%) C121=3, 4, 7 oder 8 C121=1, 2, 5 oder 6 Darstellungen mit und ohne Start über Toleranzgrenze. ---- Toleranzgrenze C120=2 Zeitabhängige Sollwertumschaltung: Nach dem Start der Timer-Funktion wird auf Sollwert geregelt.
  • Seite 28 Symbol Bemerkungen Zeitverzögerte Regelung: Die Regelung setzt nach dem Ablauf des Timers ein. C120 C121=1, 2, 5 oder 6 C120=3 Nach Ablauf des Timers ( ) wird hier mit den Tasten quittiert. t i 0 > 0s einstellen! t i 0 C120=4 Timer: Nach dem Start der Timer-Funktion wird bis auf 0 heruntergezählt.
  • Seite 29 Symbol Bemerkungen vSeite 34 C121 Startbedingung des Timers t i 0 Der Timer-Startwert wird wahlweise bei folgenden Ereignissen heruntergezählt: 1. Netz-Ein oder Binäreingang/Tastatur 2. Start über Tastatur/Binäreingang 3. Toleranzgrenze (1K oder 5K) wird durch Istwert erreicht (Start über Tastatur/Binäreingang) Die Lage der Toleranzgrenze ist abhängig von der Reglerart: - Zweipunktregler (direkt): Toleranzgrenze oberhalb des Sollwerts - Zweipunktregler (invers): Toleranzgrenze unterhalb des Sollwerts - Dreipunktregler: Toleranzgrenze unterhalb des Sollwerts...
  • Seite 30 Programmierbeispiel Nach dem Start über Binäreingang oder Tastatur soll 30 Minuten auf einen Sollwert von 80°C geregelt werden. Bei Netzausfall soll die Regelung abgebrochen werden. Konfiguration: - C111...C116: Reglerprogrammierung - C117=5: Binäreingang = Timer-Steuerung - C120=1: Timerfunktion = Zeitbegrenzte Regelung - C121=6: Startbedingung für Timer = über Binäreingang/Tastatur - Abbruch bei Netzausfall - C122=0: Timer-Signalisierung = ohne Funktion - C123=1: Zeiteinheit (Timer) = mm.ss...

  • Seite 31: Konfigurations- Und Parametertabellen

    Konfigurations- und Parametertabellen C112 C111 Meßwertgeber Nachkommastellen/Einheit X 9999/°C Pt 100 (3-Leiter) 999.9/°C Pt 1000 (3-Leiter) 99.99/°C > 2s KTY11-6 (2-Leiter) 9999/°F Pt 100 (2-Leiter) 999.9/°F Pt 1000 (2-Leiter) 99.99/°F Cu-CuNi „T“ Fe-CuNi „J“ Cu-CuNi „U“ Fe-CuNi „L“ . . . NiCr-Ni „K“...
  • Seite 32 C113 Reglerart Ausgang 1 (Relais) Ausgang 2+3 (Logik+Relais) Zweipunktregler (invers) Regler LK/Timer-Signalisierung Zweipunktregler (direkt) Regler LK/Timer-Signalisierung Dreipunktregler 1. Reglerausgang 2. Reglerausgang Zweipunktregler (invers) LK/Timer-Signalisierung Regler Zweipunktregler (direkt) LK/Timer-Signalisierung Regler Dreipunktregler 2. Reglerausgang 1. Reglerausgang 1. Ein programmierter Limitkomparator (LK) hat Priorität vor der Timer-Signalisierung Weitere Einstellungen für die Ausgänge bei Typ 702042/43/44 siehe C118.
  • Seite 33 C116 C117 Ausgänge im Fehlerfall Binäreingang LK/Timer-Signali- Typ 70.2040 und 41: Binärausgang sierung aus Typ 70.2042...44: ohne Funktion 100% Tastaturverriegelung -100% Ebenenverriegelung LK/Timer-Signali- Rampenstopp 100% sierung ein Sollwertumschaltung Minimale Stellgradbegrenzung y.2 wirksam Timer-Steuerung Maximale Stellgradbegrenzung y.1 wirksam . . . C118 Ausgang 1: Relais (K1) Ausgang 2: Logik (K2) Ausgang 3: Relais Funktionen der Ausgänge wie unter...
  • Seite 34 C120 Timer-Funktion ohne Funktion Zeitbegrenzte Regelung Zeitabhängige Sollwertumschaltung Zeitverzögerte Regelung Timer (Regelung ist unabhängig vom Timer) . . . C121 Startbedingung für Timer Verhalten bei Netzausfall X nach Netz-Ein, Binäreingang/Tastatur Zustand wie vor Netzausfall über Binäreingang/Tastatur über Binäreingang/Tastatur; Timer zählt ab Toleranzgrenze 1K über Binäreingang/Tastatur;...
  • Seite 35 C122 C123 Timer-Signalisierung Zeiteinheit (Timer) ohne Funktion mm.ss (max. 99.59) Timerstart bis -ablauf hh.mm (max. 99.59) nach Ablauf 10s hhh.h (max. 999.9) nach Ablauf 1Min. s = Sekunden; m = Minuten; h = Stunden nach Ablauf bis Quittierung Ein Ausgang muß entsprechend konfiguriert sein (C113/C118).
  • Seite 36 Parameter Erklärung Wertebereich werkseitig Ihre Einstellung Sollwert 1 SPL … SPH sP 1 sP 2 Sollwert 2 SPL … SPH Grenzwert des -1999 … +9999Digit Limitkomparators Proportionalbereich 1 0 … 9999Digit Pb:1 Pb:2 Proportionalbereich 2 0 … 9999Digit Vorhaltzeit 0 … 9999s Nachstellzeit 0 …...

  • Seite 37: Alarmmeldungen

    Alarmmeldungen Anzeige Beschreibung Ursache/Verhalten Die Istwertanzeige oder Timer- Meßbereichsüber-/-unterschreitung des Ist- wert-Anzeige zeigen „1999“ wertes. blinkend an. Regler und Limitkomparatoren mit Bezug auf Aktuellen Timerwert anzeigen den Istwerteingang verhalten sich gemäß der durch mehrmaliges Drücken Konfiguration der Ausgänge. der Taste Der Timer ist gestoppt.

  • Seite 38: Technische Daten

    Meßkreisüberwachung ( • wird erkannt; - wird nicht erkannt) Meßwertgeber Meßbereichsüber-/ Fühler-/ Fühler-/Leitungs- -unterschreitung Leitungskurzschluß bruch Thermoelement •/• • Widerstandsthermometer •/• • • Spannung 2…10V und 0,2…1V •/• • • 0…10V und 0…1V •/- Strom 4…20mA •/• • • 0…20mA •/- Technische Daten Aufstellhöhe...
  • Seite 39 Eingang Thermoelement Eingang Widerstandsthermometer Bezeichnung Bezeichnung Meßbereich Meßbereich Pt 100 DIN EN 60751 -200 … +850°C Fe-CuNi „L“ -200 … +900°C Fe-CuNi „J“ DIN EN 60584 -200 … +1200°C Pt 1000 DIN EN 60751 -200 … +850°C Cu-CuNi „U“ -200 … +600°C KTY11-6 -50 …...
  • Seite 40 Regler: Datensicherung: EEPROM Reinigung der Reglerfront: Reglerart Zweipunktregler mit Limitkomparator, Dreipunktregler Reinigung mit warmen oder heißem Wasser (evt. Zusatz von schwach saurem, neutralem oder Reglerstrukturen P/PD/PI/PID schwach alkalischem Reinigungsmittel). Keine A/D-Wandler Auflösung >15 Bit Scheuermittel oder Hochdruckreiniger ver- Abtastzeit 210ms (250ms bei Timer-Funktion) wenden.
  • Seite 44 Please read these Operating Instructions carefully before starting up the instrument. Keep these operating instructions in a place which is at all times accessible to all users. Please assist us to improve these operating instructions where necessary. Your suggestions will be most welcome. All necessary settings are described in these operating instructions.
  • Seite 45 Identifying the instrument version ......... . . 4 Installation .

  • Seite 46: Identifying The Instrument Version

    Identifying the instrument version 7020 . . / . . – . . . – . . . – . . / . . . ,... (1) Basic type 40 = 48 x 24, 41 = 48 x 48, 42 = 48 x 96 (portrait), 43 = 96 x 48 (landscape), 44 = 96 x 96 (bezel in mm) (2) Basic type 88 =...
  • Seite 47 (5) Supply 16 = DC 10 to 18V 25 = AC/DC 20 to 30 V, 48 to 63Hz 23 = AC 110 to 240V -15/+10%, 48 to 63Hz (6) Extra code 210 = Timer function 220 = Timer function + limit switch Delivery package ex works Type 702040/41...

  • Seite 48: Installation

    Installation Installation 702042 1. Push on seal 3. Push on mounting brackets as 702044. 4. Tighten screws 2. Insert instrument Type (bezel) Panel cut-out (WxH) Edge-to-edge-mounting in mm (minimum spacings of panel cut-outs) horizontal vertical +0.6 +0.3 702040 (48mm x 24mm) 45 x 22.2 >...

  • Seite 49: Electrical Connection

    Electrical connection Installation notes - The choice of cable, the installation, the fusing and the electrical connection must conform to the requirements of VDE 0100 “Regulations on the Installation of Power Circuits with nominal voltages below 1000V”, or the appropriate local regulations. - The electrical connection must only be carried out by qualified personnel.
  • Seite 50 - The instrument is not suitable for installation in hazardous areas. - Apart from faulty installation, there is a possibility of interference or damage to controlled processes due to incorrect settings on the controller (setpoint, data of parameter and configuration levels, internal adjustments). Safety devices independent of the controller, such as overpressure valves or temperature limiters/monitors, should always be provided and should be capable of adjustment only by specialist personnel.
  • Seite 51 Type 702040/41 The electrical con- nection must only be carried out by qualified personnel.
  • Seite 52 Type 702040/41 with 2 relay outputs (option) The electrical connection must only be carried out by qualified personnel.
  • Seite 53 Type 702042/43/44 The electrical connection must only be carried out by qualified personnel.

  • Seite 54: Operation

    Operation Displays and keys (1) Display 7-segment display 4 places, green Display alternates when setpoints, parameters and codes are entered and indicated. Character height Type 702040/41/42: 10mm Type 702043/44: 20mm Display range -1999 to +9999 digit Decimal places none, one, two °...

  • Seite 55: Principle Of Operation

    Principle of operation Normal display The display shows the process value. Operating level The setpoint is input here. On active setpoint switching via the logic input, SP 1 SP 2 pears in the display. When the ramp function is active, the ramp setpoint is displayed.
  • Seite 56 Operating level Parameter level Normal display Pb:1 > 2s - setpoint 1+2 Process value Ramp setpoint* - limit value for (display only) limit comparator - controller parameters - ramp slope after last parameter after last > 2s parameter Time-out y.0 ! (30s) Configuration level C111...

  • Seite 57: Operation Of The Timer Function

    Operation of the timer function The timer can be operated with the keys (start, stop, cancel, acknowledge) if the timer at opera- ting level is indicated. Time-out is not active here. If the logic input is configured accordingly, then a key, such as the key, can be used.

  • Seite 58: Functions

    Functions We recommend the following procedure: h Familiarize yourself with the controller functions h Enter the configuration codes and the parameter values in the tables provided for this pur- pose in Chapter 6. Write down the appropriate values ( ), or mark selection with a cross ).

  • Seite 59: Process Value Input

    Process value input Symbol Notes vpage 31 C111 Transducer/probe (process value input) vpage 31 C112 Unit of process value (°C/°F)/decimal places of display vpage 35 Start/end value of value range for standard signals → Example: 0 to 20 mA 20 to 200°C: = 20 / = 200 vpage 35...

  • Seite 60: Logic Input

    Logic input Key inhibit Operation is possible from keys. No operation from keys. Level inhibit Access to the parameter and No access to the parameter and configuration levels is possible. configuration levels. Starting self-optimization is possible. Starting self-optimization is not possible. Ramp stop Ramp running Ramp stopped...

  • Seite 61: Controller

    Controller Controller structure The controller structure is defined via the parameters → Pb .1 Example: Setting for PI controller =120, =0sec, =350sec Symbol Notes C113 Controller type and assignment of the controller outputs to the physical vpage 32 outputs 1+2 vpage 33 Outputs in fault condition C116...
  • Seite 62 Symbol Notes vpage 36 Contact spacing for double-setpoint controller vpage 36 HYS.1 Differential 1 (controller output 1) Differential 2 (controller output 2) Pb.1 Pb.2 for controllers with =0 or HYS.2 Working point (basic load) vpage 36 Output if process value=setpoint vpage 36 Output limiting - maximum output...

  • Seite 63: Limit Comparator (Alarm Contact)

    Limit comparator (alarm contact) lk1 to lk6:Monitoring referred to the setpoint. lk7 / lk8: Monitoring referred to a fixed value w = setpoint, x = process value Symbol Notes vpage 32 Limit comparator function (lk1 to lk8) C114 vpage 35 Hyst Differential of limit comparator vpage 36...

  • Seite 64: Ramp Function

    Ramp function ramp setpoint SPr process value t2 t3 SP 1 power ON ( active) t2 to t3 power failure or overrange/underrange t4 to t5 ramp stop SP 2 setpoint switching to Symbol Note vpage 32 Ramp function (on/off, time unit) C115 vpage 33 C117...

  • Seite 65: Self-Optimization

    Self-optimization Self-optimization determines the optimum controller parameters for PID or PI controllers. The following controller parameters are defined: Pb:1 Pb:2 Cy 1 Cy 2 The controller selects procedure a or b, depending on the size of the control deviation: b) Self- Start a) Self- Start...

  • Seite 66: Level Inhibit Via Code

    Level inhibit via code As an alternative to the logic input, the level inhibit can be set via a code (logic input has priority). h Set the code using (at least 5sec) in normal display Level inhibit via the logic input will lock the parameter and configuration levels (corresponds to code 011).

  • Seite 67: Timer Function (Extra Code)

    Timer function (extra code) Using the timer function, the control action can be influenced by means of the adjustable time t i 0 . After the timer has been started by power ON, by pressing the key, or via the logic input, t i 0 the timer start value is counted down to 0, either instantly or after the process value has...
  • Seite 68 Notes on the timer function in conjunction with the ramp function - Generally, the setpoints can also be approached using the ramp function. - Stopping the timer does not influence the ramp function. - If control is active after the timer has run down, the current setpoint is approached with the ramp.
  • Seite 69 Symbol Notes Timer function vpage 34 C120 C120=1 Time-limited control: The control is switched off after the timer has run down (output 0%) C121=3, 4, 7 or 8 C121=1, 2, 5 or 6 Diagrams with and without start above tolerance limit. ---- Tolerance limit C120=2 Time-dependent setpoint switching: After the start of the timer function, the process is con-...
  • Seite 70 Symbol Notes Time-delayed control: The control action starts after the timer has run down. C120 C121=1, 2, 5 or 6 C120=3 After the timer has run down ( ), the keys are used for acknowledgement. > 0s t i 0 C120=4 Timer: After the start of the timer function, is counted down to 0.
  • Seite 71 Symbol Notes vpage 34 C121 Start condition of the timer t i 0 The timer start value is counted down as selected in the following events: 1. Power ON or logic input/keys 2. Start via keys/logic input 3. Process value has reached tolerance limit (1°C or 5°C) (start via keys/logic input) The position of the tolerance limit depends on the controller type: - 1-setpoint controller (direct): tolerance limit above setpoint - 1-setpoint controller (reversed): tolerance limit below setpoint...
  • Seite 72 Programming example After the start via the logic input or from the keys, the process has to be controlled for 30 min- utes to a setpoint of 80°C. The control action is to be cancelled in the event of a power failure. Configuration: - C111 to C116: Controller programming - C117=5: Logic input = timer control...

  • Seite 73: Configuration And Parameter Tables

    Configuration and parameter tables C112 C111 Transducer Decimal places/unit 9999/°C Pt 100 (3-wire) 999.9/°C Pt 1000 (3-wire) 99.99/°C >2s KTY11-6 (2-wire) 9999/°F Pt 100 (2-wire) 999.9/°F Pt 1000 (2-wire) 99.99/°F Cu-Con Fe-Con Cu-Con Fe-Con . . . NiCr-Ni Pt10Rh-Pt Pt13Rh-Pt Pt30Rh-Pt NiCrSi-NiSi N Pb:1...
  • Seite 74 C113 Controller type Output 1 (relay) Output 2+3 (logic+relay) single setpoint (reversed) controller LK/timer signalling single setpoint (direct) controller LK/timer signalling double setpoint controller output 1 controller output 2 single setpoint (reversed) LK/timer signalling controller single setpoint (direct) LK/timer signalling controller double setpoint controller output 2...
  • Seite 75 C116 C117 Outputs on fault Logic input LK/timer no function signalling OFF 100% key inhibit -100% level inhibit LK/timer ramp stop 100% setpoint switching signalling ON timer control Minimum output limiting y.2 is effective Maximum output limiting y.1 is effective .
  • Seite 76 C120 Timer function no function time-limited control time-dependent setpoint switching time-delayed control timer (control independent of timer) . . . C121 Start condition for timer Action on power failure after power ON, logic input/keys Condition as before the power failure via logic input/keys via logic input/keys;...
  • Seite 77 C122 C123 Timer signalling Unit of time (timer) no function mm.ss (max. 99.59) timer start until run-down hh.mm (max. 99.59) after run-down for 10sec hhh.h (max. 999.9) after run-down for 1min. s = seconds; m = minutes; h = hours after run-down until acknowledgement One output has to be configured...
  • Seite 78 Parameter Explanation Value range factory- Your setting setpoint 1 SPL to SPH sP 1 sP 2 setpoint 2 SPL to SPH limit value of -1999 to +9999digit limit comparator proportional band 1 0 to 9999digit Pb:1 Pb:2 proportional band 2 0 to 9999digit derivative time 0 to 9999sec...

  • Seite 79: Alarm Messages

    Alarm messages Display Description Cause/response The displays for the process Over/underrange of process value. value or timer value flashes Controller and limit comparators referred to “1999”. the process value input behave in accord- Display current timer value by ance with the configuration of the outputs. repeatedly pressing the The timer is stopped.

  • Seite 80: Technical Data

    Measurement circuit monitoring ( • = recognized) Transducer Overrange/ Probe/ Probe/lead break underrange lead short-circuit Thermocouple •/• • Resistance thermometer •/• • • Voltage 2 – 10V and0.2 – 1V •/• • • 0 – 10V and 0 – 1V •/- Current 4 –...
  • Seite 81 Input for thermocouple Input for resistance thermometer Designation Designation Range Range Pt100 EN 60751 -200 to +850°C Fe-Con -200 to + 900°C Fe-Con EN 60584 -200 to +1200°C Pt1000 EN 60751 -200 to +850°C Cu-Con -200 to + 600°C KTY11-6 -50 to +150°C Cu-Con EN 60584...
  • Seite 82 Controller Data backup: EEPROM Housing type Controller type 1-setpt. controller with limit comparator, 2-setpt. controller plastic housing for panel mounting to DIN 43700 Controller structure P/PD/PI/PID Cleaning the front panel A/D converter resolution >15 bit use warm or hot water (add mildly acidic, neutral Sampling time 210msec (250msec with timer or mildly alkaline detergents, if necessary).
