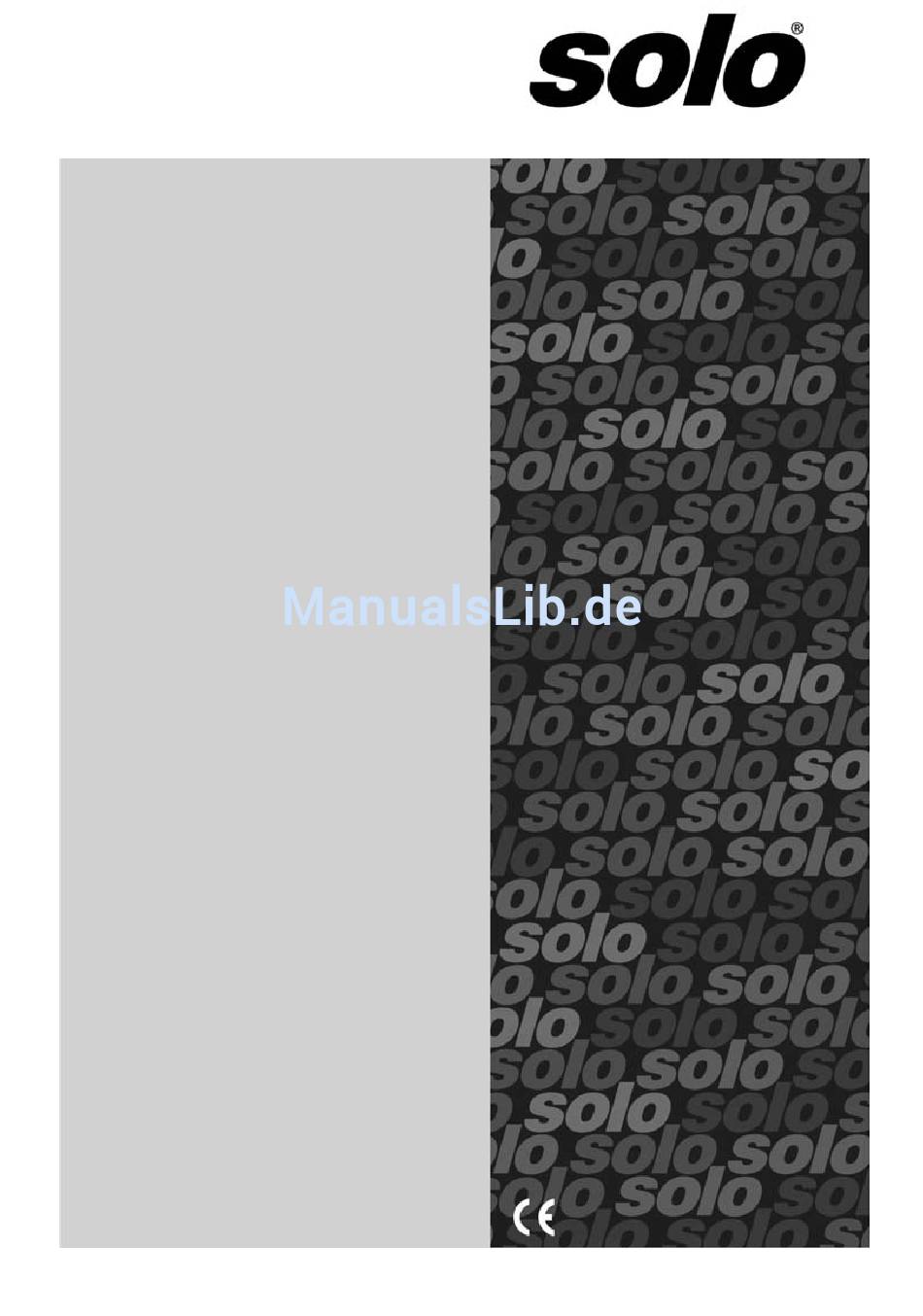

105
Motorsense
Gebrauchsanweisung
Achtung!
Lesen Sie vor der ersten Inbetriebnahme
diese Gebrauchsanweisung gründlich
durch und beachten Sie unbedingt die
Sicherheitsvorschriften!
9 105 104 deutsch
12/2006

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Solo Motorsense 105

  • Seite 1 Motorsense Gebrauchsanweisung Achtung! Lesen Sie vor der ersten Inbetriebnahme diese Gebrauchsanweisung gründlich durch und beachten Sie unbedingt die Sicherheitsvorschriften! 9 105 104 deutsch 12/2006...
  • Seite 2 Vorwort Symbole Verehrte Kundin, lieber Kunde Folgende Symbole werden am Gerät und in dieser Gebrauchsanweisung verwendet: Vielen Dank, dass Sie sich für dieses SOLO Qualitätsprodukt entschieden haben. Vor Inbetriebnahme und vor allen Ein Einzylinder-Zweitakt-Motor mit stehendem, Wartungs-, Montage- und spezial beschichtetem Zylinder in bewährter Technik Reinigungsarbeiten für hohe Leistung und niedrigen...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite 1. Sicherheitsvorschriften ......................4 Allgemeine Sicherheitshinweise Arbeitskleidung Beim Tanken Beim Gerätetransport Bei Wartung und Reparaturen Vor dem Starten Beim Starten Bei der Arbeit 2. Technische Daten ........................7 3. Lieferumfang ..........................8 4. Bedienungs- und Funktionsteile....................8 5. Arbeitsvorbereitung........................9 Montage Handgriff-Loop Montage des Fadenkopfes Anbau des Schutzes...
  • Seite 4: Sicherheitsvorschriften

    Schutzausrüstung. Die Kleidung soll zweckmäßig, d.h. enganliegend (z.B. Kombi-Anzug), aber nicht hinderlich sein. Unsere Empfehlung: SOLO Forst- und Landschaftsarbeitsjacke EN 340 Best.-Nr.: 99 303 000 + Größe (2[s] - 6[xxl]) SOLO Outdoor Bundhose Best. Nr.: 99 020 95 + Größenindex oder SOLO Outdoor Latzhose Best.
  • Seite 5: Beim Tanken

    Sicherheitsvorschriften 1.3 Beim Tanken Benzin ist extrem leicht entzündlich. Halten Sie Abstand von offenem Feuer und verschütten Sie keinen Kraftstoff. Rauchen Sie nicht am Arbeitsplatz und am Ort des Tankens! • Vor dem Tanken ist immer der Motor abzustellen. • Wenn der Motor noch heiß...
  • Seite 6: Bei Der Arbeit

    Sicherheitsvorschriften 1.8 Bei der Arbeit • Die Motorsense darf nur in komplett zusammengebautem Zustand in Betrieb genommen werden. Sobald der Motor läuft erzeugt das Motorgerät giftige Abgase, die unsichtbar und geruchlos sein können. Starten Sie das Motorgerät niemals in geschlossenen Räumen. Sorgen Sie in beengten Verhältnissen, in Mulden oder in Gräben während der Arbeit immer für ausreichenden Luftaustausch.
  • Seite 7: Technische Daten

    Motor- Leistung bei Drehzahl 0,7 / 7500 kW / Max. zulässige Höchstdrehzahl 8200±100 unbelastet mit Schneidewerkzeug Mittlere Leerlaufdrehzahl 2800±100 Kraftstofftank-Inhalt Kraftstoff-Mischungsverhältnis: mit SOLO Profi 2T-Motoröl 1:50 (2%) mit anderen Zweitaktölen 1:25 (4%) Vergaser Lageunabhängiger Membranvergaser mit Primer und integrierter Kraftstoffpumpe Luftfilter Schaumstofffilter Zündung...
  • Seite 8: Lieferumfang

    Lieferumfang ; Bedienungs- und Funktionsteile 3. Lieferumfang • Motorsense zum Teil vormontiert; nachfolgende Bauteile liegen bei und müssen noch fertig montiert werden • Handgriff und alle zur Montage erforderlichen Teile • Schutz, Fadenabschneidmesser und alle benötigten Montageteile für den Schutz •...
  • Seite 9: Arbeitsvorbereitung

    Arbeitsvorbereitung 5. Arbeitsvorbereitung Fadenabschneidmesser den Rasentrimmer starten. Zum Auswechseln des Fadenkopfes, diesen bei Aus Versandgründen wird die Motorsense teilweise blockierter Antriebswelle gegen den Uhrzeigersinn zerlegt ausgeliefert und muss vor der Inbetrieb- abschrauben. nahme zusammengebaut werden. Die Motorsense darf nur in komplett zusammengebautem Zustand 5.3 Anbau des Schutzes in Betrieb genommen werden.
  • Seite 10: Kraftstoff Tanken

    Gashebel wieder los. Ab der sechsten Tankfüllung empfehlen wir bei Verwendung des von uns angebotenen Spezial-2- 7.2 Starterklappe und Primer Takt-Öls "SOLO Profi 2T-Motoröl" ein Mischungsverhältnis von 1:50 (2%). Fig. 8 Bei anderen Marken-2-Takt-Ölen empfehlen wir ein Mischungsverhältnis von 1:25 (4%).
  • Seite 11: Starten

    Motor starten / Motor abstellen 7.3 Starten 7.4 Wenn der Motor nicht anspringt: Beachten Sie beim Starten die Sollte der Motor trotz mehrerer Startversuche nicht Sicherheitsvorschriften. anspringen, prüfen Sie ob alle vorher beschriebenen Einstellungen korrekt sind, ins Besondere, dass der Fig.
  • Seite 12: Anwendung Der Motorsense

    Anwendung der Motorsense 8. Anwendung der Motorsense durch schrittweise Vorwärtsgehen und Bearbeiten des Mähguts von einer Seite zur anderen. Bei spürbaren Unregelmäßigkeiten bzw. bei 8.1 Anwendungsbereiche verwickeltem Mähgut im Bereich des Schneidewerkzeuges oder des Berührungsschutzes Die mit Fadenkopf ausgestattete Motorsense darf ist sofort der Motor abzustellen.
  • Seite 13: Betriebs- Und Wartungshinweise

    Betriebs- und Wartungshinweise 9. Betriebs- und Wartungshinweise 9.3 Zündkerzen-Information Die Zündkerze ist regelmäßig alle 50 9.1 Allgemeine Betriebs- und Betriebsstunden zu überprüfen. Wartungshinweise • Zündkerzenabdeckung entfernen. • Darunter liegenden Zündkerzenstecker abziehen. Die Wartung und die Instandsetzung von modernen • Zündkerze herausschrauben und gut abtrocknen. Geräten sowie deren sicherheitsrelevanten Baugruppen erfordern eine qualifizierte Bei stark abgebrannten Elektroden ist die...
  • Seite 14: Vergaser Einstellung

    Betriebs- und Wartungshinweise Die nachfolgenden Anweisungen sind für die 9.4 Vergaser Einstellung autorisierte Fachwerkstatt bestimmt Der Vergaser wird im Werk optimal eingestellt. Je Bei D-Cut-Vergasern: nach Einsatzort (Gebirge, Flachland) kann eine Zur Korrekturen an der Leerlauf- Korrektur der Vergasereinstellung erforderlich Gemischregulierschraube "L"...
  • Seite 15: Kraftstofffilter Wechseln

    Betriebs- und Wartungshinweise die Verdickung des Kraftstoffschlauches an der Fig. 14 Tankwand nicht in den Tank gezogen wird. 9.7 Hinweise zum Schalldämpfer Den Schalldämpfer vor Arbeitsbeginn auf einwandfreien Zustand überprüfen. Berühren Sie den Schalldämpfer nicht, solange er noch heiß ist. Falls der Motor nicht zufrieden stellend läuft, obwohl der Luftfilter gereinigt und auch die Vergasereinstellung ordnungsgemäß...
  • Seite 16: Wartungsplan

    Betriebs- und Wartungshinweise 9.9 Wartungsplan Die folgenden Hinweise beziehen sich auf normale Einsatzverhältnisse. Bei besonderen Bedingungen, wie z.B. besonders langer, täglicher Arbeitszeit, müssen die angegeben Wartungsintervalle entsprechend verkürzt werden. Vergaser Leerlauf kontrollieren Leerlauf einstellen Luftfilter reinigen ersetzen Zündkerze Elektronenabstand prüfen und ggf. nachstellen ersetzen Kühlluft-Einlass reinigen...
  • Seite 17: Zubehör / Ersatzteile

    Fragen Sie im Zweifelsfall Ihren Verkäufer. Er Tragegurt mit Halterung 69 00 924 ist als Verkäufer des Produktes für die Garantie verantwortlich. SOLO Profi 2T-Motoröl 100 ml 00 83 103 Wir bitten um Ihr Verständnis, dass für folgende SOLO Profi 2T-Motoröl 00 83 104 Schadensursachen keine Garantie übernommen...
  • Seite 18 Made in Germany SOLO SOLO Postfach 60 01 52 P.O.Box 60 01 52 D 71050 Sindelfingen D 71050 Sindelfingen Germany Tel. 07031-301-0 Phone+49-7031-301-0 Fax 07031-301-130 +49-7031-301-149 info@solo-germany.com export@solo-germany.com...
