Digitale Und Analoge Betriebsart Kombiniert - optris CSlaser LT Bedienungsanleitung

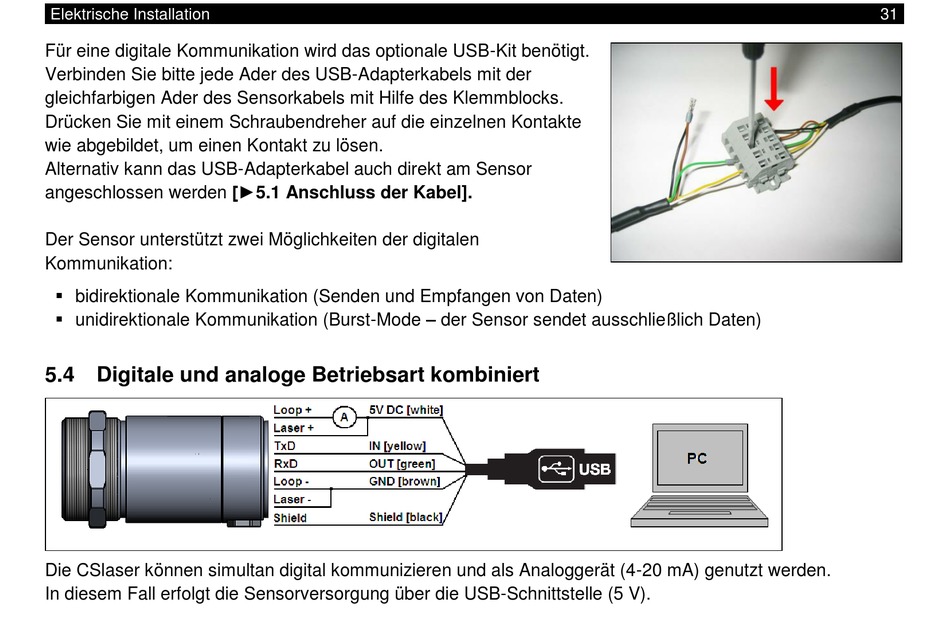

-Elektrische Installation
Für eine digitale Kommunikation wird das optionale USB-Kit benötigt.
Verbinden Sie bitte jede Ader des USB-Adapterkabels mit der
gleichfarbigen Ader des Sensorkabels mit Hilfe des Klemmblocks.
Drücken Sie mit einem Schraubendreher auf die einzelnen Kontakte
wie abgebildet, um einen Kontakt zu lösen.
Alternativ kann das USB-Adapterkabel auch direkt am Sensor
angeschlossen werden [►5.1 Anschluss der Kabel].
Der Sensor unterstützt zwei Möglichkeiten der digitalen
Kommunikation:
 bidirektionale Kommunikation (Senden und Empfangen von Daten)
 unidirektionale Kommunikation (Burst-Mode – der Sensor sendet ausschließlich Daten)

5.4 Digitale und analoge Betriebsart kombiniert

Die CSlaser können simultan digital kommunizieren und als Analoggerät (4-20 mA) genutzt werden.
In diesem Fall erfolgt die Sensorversorgung über die USB-Schnittstelle (5 V).
-
31
