PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.

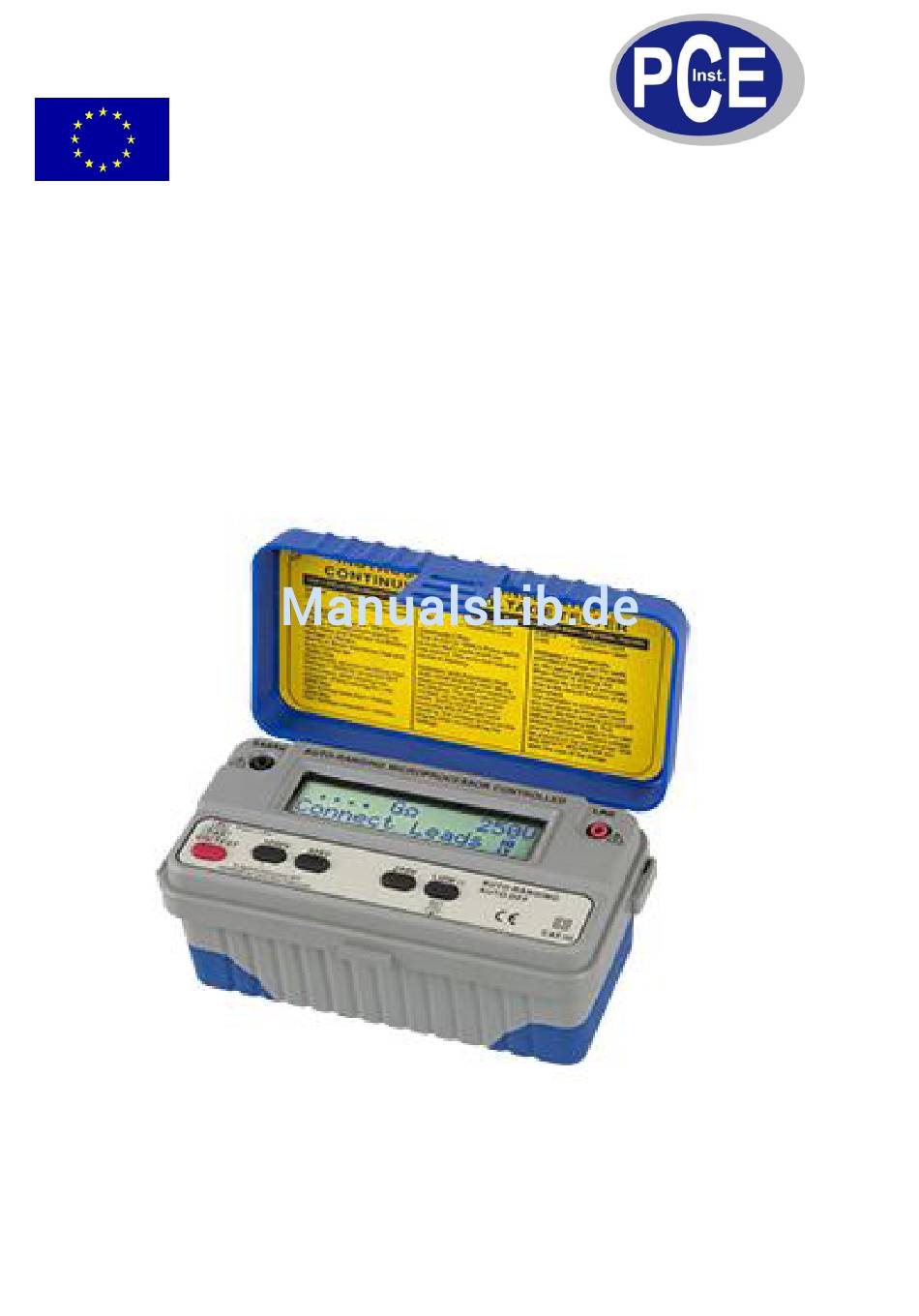

Bedienungsanleitung
Isolationsmessgerät
PCE-IT111
Version 1.0
19.10.2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-IT111
Inhaltszusammenfassung für PCE Instruments PCE-IT111
- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Isolationsmessgerät PCE-IT111 Version 1.0 19.10.2011...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung ____________________________________________________________________________________________________________________ www.warensortiment.de Inhaltsverzeichnis I. SICHERHEITSVORSCHRIFTEN ................ 3 II. PRODUKTEIGENSCHAFTEN ................4 III. KURZE PRODUKTBESCHREIBUNG .............. 5 IV. FUNKTIONEN ..................... 6 [ON/TEST] ..................6 INSCHALTTASTE ....................... 6 ATTERIETEST ........................6 OLTMETER ........................6 250V, 500V, 1 ..........6 SOLATIONSWIDERSTANDSMESSUNG [TEST] T ....................... -
Seite 3: Sicherheitsvorschriften
Bedienungsanleitung _____________________________________________________________________________________________ www.warensortiment.de I. Sicherheitsvorschriften Nachfolgende Sicherheitshinweise vor Inbetriebnahme des digitalen Isolationsmessers unbedingt lesen. Unvorsichtigkeit beim Messen elektrischer Spannungen und Ströme kann zu schweren Verletzungen durch Stromschlag führen. 1.1. Messungen mit dem Isolationsmesser dürfen nur durch Fachpersonal und in Übereinstimmung mit den in der Bedienungsanleitung beschriebenen Bedingungen erfolgen. Schäden, die durch unsachgemäßen Gebrauch des Gerätes, Missachtung allgemeiner Sicherheitsvorschriften oder Nichtbeachtung von Hinweisen in der Bedienungsanleitung entstehen, sind von der Garantie ausgeschlossen. -
Seite 4: Bedeutung Der Aufgedruckten Symbole
Bedienungsanleitung ____________________________________________________________________________________________________________________ www.warensortiment.de 1.10. Bedeutung der aufgedruckten Symbole: Achtung: Gefahr eines Elektrischenschlags Vorsicht! Vor Inbetriebnahme des Gerätes Bedienungsanleitung lesen Doppelt isoliert II. Produkteigenschaften Das Isolationsmessgerät erfasst Isolations-Widerstände bis max. 8 GOhm (bei Hilfsspannungen von 250, 500 und 1000 V). Zudem bietet dieses Isolationsmessgerät eine Messfunktion für Gleich- und auch Wechselspannungen bis max. -
Seite 5: Kurze Produktbeschreibung
Bedienungsanleitung _____________________________________________________________________________________________ www.warensortiment.de III. Kurze Produktbeschreibung Das Isolationsmessgerät besitzt alle nötigen Funktionen um die elektronische Isolation zu überprüfen und zu bestätigen. Die Batteriespannung wird bei jedem Einschalten überprüft. Es entspricht allen gängigen Standards. Die [TEST] Taste wird benutzt um das Gerät einzuschalten und außerdem die Messung starten stoppen. -
Seite 6: Funktionen
Bedienungsanleitung ____________________________________________________________________________________________________________________ www.warensortiment.de IV. Funktionen Einschalttaste [ON/TEST] Wenn die [ON/TEST] Taste gedrückt wird, schaltet sich das Messgerät ein und führt automatisch einen Batterietest unter Ladebedingung durch und zeigt das Ergebnis Display an. Anschließend wird automatisch die Spannung gemessen und am Display angezeigt. -
Seite 7: [Test] Taste
Bedienungsanleitung _____________________________________________________________________________________________ www.warensortiment.de [TEST] Taste Diese Taste wird benutzt, um eine Messung zu starten und zu stoppen, im Zusammenhang mit der EnerSave Einstellung. EnerSave Funktion (Energiespar Funktion) Wenn Sie die [Test] Taste drücken um eine Messung zu starten, wird diese automatisch nach 10 Sekunden beendet. -
Seite 8: Vorsorgliche Messsicherheit
Bedienungsanleitung ____________________________________________________________________________________________________________________ www.warensortiment.de Vorsorgliche Messsicherheit Kontrollieren Sie vor jeder Benutzung die Sicherung. Dies können Sie durch aneinander halten der Messkabel und im Modus der [LOW ] Taste erreichen. Gleichzeitig wird hier der Messwiderstand auf Null gesetzt. Befestigen Sie die Messkabel immer sicher und korrekt mit dem zu messendem Stromkreislauf. -
Seite 9: Anleitung Im Deckel
Bedienungsanleitung _____________________________________________________________________________________________ www.warensortiment.de Anleitung im Deckel Anleitung für den Isolations-, Durchgangs-, und Spannungstester PCE-IT 111 DAR = DIELECTRIC ABSORPTION RATIO = R@1MIN/R@30SEC PI = POLARISATION INDEX = R@10min / R@1MIN EARTH = - Prüfleitung EARTH = - Prüfleitung EARTH = - Isolationsmesskabel LINE = + Prüfleitung LINE... -
Seite 10: Technische Spezifikation
Bedienungsanleitung ____________________________________________________________________________________________________________________ www.warensortiment.de Technische Spezifikation Messbereiche 2 GΩ / 250 V 4 GΩ / 500 V 8 GΩ / 1000 V ACV: 0 … 950 V DCV: 0 … 700 V OHM: 0,01 … 1999 Ω Auflösung Isolation: 1 / 10 / 100 MΩ ACV: DCV: 0,01 / 0,1 / 1 Ω...
