Anschließen
6.6 Rundsteuerempfänger des Netzbetreibers verbinden
6.6
Rundsteuerempfänger des Netzbetreibers verbinden
Bei Verwendung der SINVERT PVM ParkControl nicht notwendig
Empfohlene Kabelquerschnitte
● Ohne Kunststoffhülse: 0,2 bis 1,5 mm
● Mit Kunststoffhülse: 0,2 bis 0,75 mm
Vorgehensweise
1. Klemmen Sie die Stromversorgung DC +24 V des externen Rundsteuersenders über ein
7-adriges Kabel an Klemmleiste X18:1 an.
2. Klemmen Sie die Signalleitungen des externen Rundsteuersenders über das 7-adrige
Kabel an die Klemmleiste X17:1-4 (IN 1 bis 4) an.
Werkseitige Parametrierung der Leistungsreduzierung
● Klemme X17:1 (IN1) auf 0% Nennleistung
● Klemme X17:2 (IN2) auf 30% Nennleistung
● Klemme X17:3 (IN3) auf 60% Nennleistung
● Klemme X17:4 (IN4) auf 100% Nennleistung
6.7
Analog-Eingang für variablen cos-φ Wert anschließen
Nicht notwendig bei Verwendung der SINVERT ParkControl
Empfohlene Kabelquerschnitte
● Ohne Kunststoffhülse: 0,2 bis 1,5 mm
● Mit Kunststoffhülse: 0,2 bis 0,75 mm
Vorgehensweise
1. Klemmen Sie das 3-adrige Kabel der Stromquelle (±20 mA) an Klemmleiste -
X74:IN1+/IN1-und -X18:M24V1 wie dargestellt an.

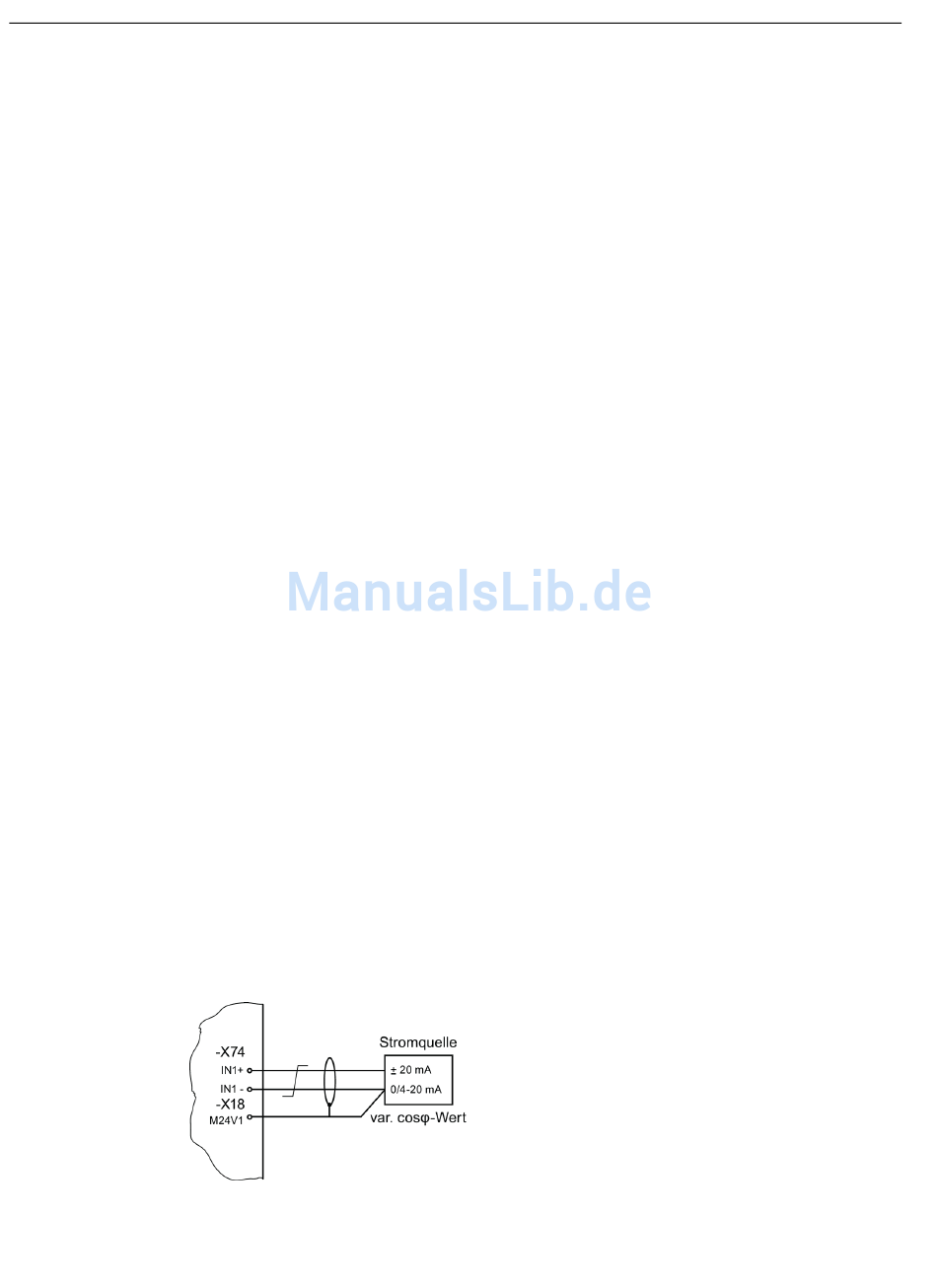

Bild 6-5
Analog-Eingang für variablen cos φ-Wert
2
2
2
2
