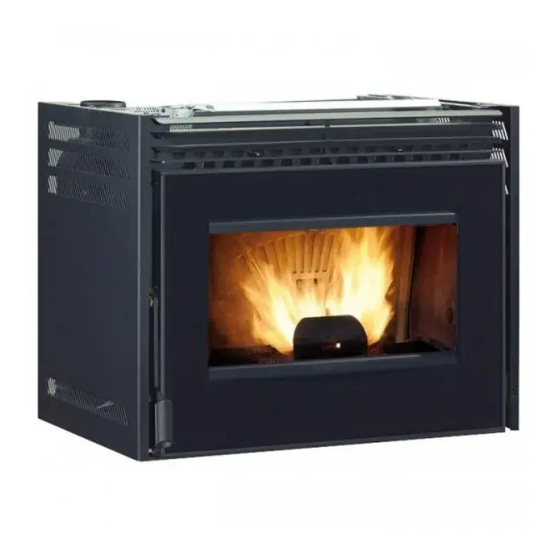

- Seite 1 BENUTZERHANDBUCH PEllETöfEN IC mInI, mInI Crystal DEUTSCH/TEDESCO...
- Seite 2 DEUTSCH...
-
Seite 3: Inhaltsverzeichnis
DEUTSCH ..................................... 4 WarnHinWEiSE ..................................4 SiCHErHEiT ....................................4 FaCHGErECHTE WarTUnG ..............................4 inSTaLLaTiOn .................................... 5 Allgemeines ..............................................5 inSTaLLaTiOn .................................... 7 montAge mit schiebegestell ......................................7 MOnTaGE MiT UnTErGESTELL (OpTiOnaL) .......................... 8 BaUSaTz zUr FrOnTaLEn pELLETzUFUHr (OpTiOnaL) ....................8 LEiTUnGEn Für DiE LUFTzirkULaTiOn .......................... -
Seite 4: Deutsch
Wir danken Ihnen dafür, dass Sie sich für unsere Firma entschieden haben; unser Produkt ist eine ideale Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitloses Design aufweist, damit Sie stets in aller Sicherheit das fantastische Gefühl genießen können, das Ihnen die Wärme der Flamme geben kann. -
Seite 5: Installation
InstallatIon allgemeInes Die Anschlüsse für den Rauchabzug und Wasser müssen von Fachpersonal ausgeführt werden, das entsprechend den nationalen Bestimmungen eine Dokumentation zur Konformität der Installation ausstellen muss. der Installateur muss dem Eigentümer oder dessen Vertreter gemäß den geltenden gesetzlichen Vorschriften die Konformitätserklärung der anlage aushändigen, der beizufügen sind: 1) die Betriebs- und Wartungsanleitung des Geräts und der Bauteile der Anlage (wie zum Beispiel Rauchgaskanäle, Schornstein usw.);... -
Seite 6: Beispiele Für Den Richtigen Schornsteinanschluss
Wenn Gas-Geräte vom Typ B mit Aussetzbetrieb vorhanden sind, die nicht der Heizung dienen, muss für diese eine eigene Belüftungsöffnung vorhanden sein. Die Luftzuleitungen müssen folgende Anforderungen erfüllen: Š sie müssen durch Roste, Metallgitter usw. geschützt sein, ohne dass dadurch der freie Lüftungsquerschnitt reduziert wird; Š... -
Seite 7: Installation
INSTALLATION Der Einsatz wird mit einem Schiebegestell aus Metall geliefert, mit dem er in einen bestehenden Kamin eingebaut werden kann. Dieses Schiebegestell ermöglicht es, den Einsatz sowohl zur Pelleteinfüllung in den Behälter als auch für eventuelle Wartungs- oder Reinigungsarbeiten am Ende der Saison leicht herauszuziehen. Falls kein Kamin vorhanden ist, kann einer gebaut werden, indem das Untergestell zum Aufsetzen des Einsatzes (optionaler Bausatz) verwendet wird. -
Seite 8: Montage Mit Untergestell (Optional)
(hierbei muss das Gerät ausgeschaltet werden). Weitere Informationen zum Zubehör finden Sie auf der Internetseite: www.extraflame.it/support in der Kategorie "Zubehör". LEITuNgEN für DIE LufTzIrkuLATION Für einen einwandfreien Betrieb muss im Innern des Aufbaus der Verkleidung des Einsatzes eine Luftzirkulation geschaffen werden, um eine Überhitzung des Geräts zu vermeiden. - Seite 9 Folgende Maße sind zu beachten: Š uNTErEr TEIL (kALTLufTEINTrITT) MIT MINDESTENS 550 CM² gESAMTOBErfLäChE. Š OBErEr TEIL (wArMLufTAuSTrITT) MIT MINDESTENS 500 CM² gESAMTOBErfLäChE. DIESES LüfTuNgSSySTEM IST vöLLIg uNABhäNgIg vOM EINLASS DEr vErBrENNuNgSLufT!! Mindestens 5 cm DEr EINSATz MuSS DIE fEuErfLäChE AuS MArMOr DEr vErkLEIDuNg uM MINDESTENS 1 CM üBErrAgEN. 5 cm 5 cm 5 cm...
-
Seite 10: Herausziehen Des Einsatzes
Für einen einwandfreien Betrieb des Kamineinsatzes sind beim Bau des Kamins die Maße zwischen Kamineinsatz und Innenwänden des Kamins zu beachten (Abbildungen unten). Beim Raumbedarf des Ofens, der in der technischen Beschreibung angegeben ist, müssen im oberen Teil und an beiden Seiten mindestens 50 mm Luft gelassen werden. -
Seite 11: Montage Der Rahmen
Š EN PLuS - uNI EN 14961 - 2 (uNI EN ISO 17225-2) klasse A1 - A2 Extraflame empfiehlt, für seine Produkte immer Pellets mit 6 mm Durchmesser zu verwenden. Deckel des Behälters öffnen und Pellets mit Hilfe einer geeigneten Schaufel einfüllen. -
Seite 12: Die Fernbedienung
DIE FERNBEDIENUNG Die Anzeige des Displays ändert sich je nach Zustand des Ofens bzw. des angezeigten Menüs. Im Ruhezustand wird auf dem Display folgendes angezeigt: DIspLay UHRZEIT: Es wird die aktuelle Uhrzeit angezeigt. Ihre Einstellung erfolgt in der Wochenprogrammierung (siehe Menü SET UHR). 20:00 RaUmTEmpERaTUR: Zeigt die Raumtemperatur an. -
Seite 13: Allgemeine Eigenschaften
aLLGEmEINE EIGENscHaFTEN Die Benutzerschnittstelle hat ein hinterleuchtetes LC-Display. Die Dauer der Hinterleuchtung beträgt etwa 4 Sekunden. Die Zeit der Hinterleuchtung des Displays kann eingestellt werden, dazu gleichzeitig die Tasten 1 und 7 drücken. Nach dem Aufrufen kann mit den Tasten 1 bzw. 2 die Zeit in Sekunden von 0 bis 9 eingestellt werden. Direkte Bedienelemente zum Ein-/Ausschalten, Ändern der Leistung und der Raumtemperatur. -
Seite 14: Menüaufbau
mENüaUFBaU TasTEN 1 & 2: um Daten und Parameter einzustellen- zu aktivieren. TasTE 3: zum Bestätigen des Parameters und zum Beenden: TasTE 4: zum Einstellen Set Thermostat TasTE 5: zum Einstellen Set Leistung TasTE 6: zum Zurückgehen im Menü. TasTE 7: zum Weitergehen im Menü. sET UHR 1 - 2 FREIGaBE cHRoNo... -
Seite 15: Einstellungen Für Die Erste Inbetriebnahme
EINsTELLUNGEN FüR DIE ERsTE INBETRIEBNaHmE Nach Anschluss des Stromversorgungskabels an der Rückseite des Ofens den Schalter auf (I) stellen. Der Schalter am Ofen dient dazu, die Elektronik des Ofens mit Strom zu versorgen. Der Ofen bleibt ausgeschaltet und auf dem Bedienfeld erscheint ein erster Bildschirm mit der Meldung OFF. NETZFREqUENZ 50/ 60Hz Falls der Ofen in einem Land mit Netzfrequenz 60 Hz installiert ist, zeigt er "Netzfrequenz falsch"... -
Seite 16: Einstellung Der Sprache
EINsTELLUNG DER spRacHE BEDIENUNGSVERFAHREN Taste 7 ein paar Sekunden drücken, es erscheint die Anzeige SET UHR. Š Taste 2 drücken, bis Sprache einstellen. Š Mit Taste 7 bestätigen. Š Mit Taste 1 oder 2 die Sprache wählen. Š Zur Bestätigung mehrmals Taste 3 drücken, um das Menü zu verlassen. Š... -
Seite 17: Funktionsweise Und -Logik
FUNKTIoNswEIsE UND -LoGIK ZüNDUNG Nach Prüfung der oben aufgelisteten Punkte Taste 1 drei Sekunden lang drücken, 20:00 um den Ofen zu zünden. Für die Zündphase stehen 15 Minuten zur Verfügung, 21° nach erfolgter Zündung und Erreichen der Kontrolltemperatur bricht der Ofen die Zündphase ab und geht in ANLAUFEN. -
Seite 18: Raumtemperatursonde Und Funktion Stand-By
RaUmTEmpERaTURsoNDE UND FUNKTIoN sTaND-By: Die Funktion STBY wird verwendet, wenn der Ofen bei Erreichen der Temperatur sofort ausgeschaltet werden soll. ab werk ist die Funktion sTBy immer auf oFF eingestellt (Leuchte sTBy aus). FUNKTIoN sTBy aUF oFF EINGEsTELLT (WERKSEINSTELLUNG) Wenn die Funktion STBY nicht aktiviert ist (OFF) und der Ofen die eingestellte Raumtemperatur erreicht, geht er durch Modulation auf Minimalbetrieb, dabei wird MODULATION angezeigt. -
Seite 19: Installation Und Aktivierung Der Raumtemperatursonde (Option)
FUNKTION STBY AUF OFF EINGESTELLT (WERKSEINSTELLUNG) Wenn die Funktion STBY nicht aktiviert ist (OFF) und der Ofen die eingestellte Raumtemperatur erreicht, geht er durch Modulation auf Minimalbetrieb, dabei wird MODULATION angezeigt. Wenn die Raumtemperatur unter dem eingestellten Sollwert liegt, beginnt der Ofen erneut mit der am Display eingestellten Leistung zu arbeiten, dabei wird BETRIEB angezeigt. -
Seite 20: V1-Luefter
Zur Regelung ist die Prozedur auf dem Display auszuführen: DER ERsTE ZüNDvERsUcH KaNN scHEITERN, Da DIE scHNEcKE NocH LEER IsT UND DIE BRENNscHaLE Taste 7 einige Sekunden lang drücken, es erscheint die Š Anzeige SET UHR. NIcHT ImmER REcHTZEITIG mIT EINER FüR DIE Mehrmals Taste 2 drücken, um zu den Š... -
Seite 21: Tasten Gesperrt
TasTEN GEspERRT Mit dieser Funktion können die Tasten des Displays gesperrt werden (wie bei Mobiltelefonen) Zur Aktivierung der Tastensperre den Anweisungen folgen: Taste 7 ein paar Sekunden drücken, es erscheint die Anzeige Š SET UHR. Mehrmals Taste 2 drücken, um zu den USER-EINSTELLUNGEN zu gelangen. Š... -
Seite 22: Programmierbeispiel
pRoGRammIERBEIspIEL Nehmen wir nun einmal an, dass wir die Funktion Wochenprogrammierer benutzen wollen und 4 Zeitspannen folgendermaßen benutzt werden sollen: - 1. Zeitspanne: 08:00 bis 12:00 Uhr für alle wochentage außer samstag und sonntag, mit 19°c Raumtemperatur - 2. Zeitspanne: 15:00 bis 22:00 nur am samstag und sonntag, beide Zeiten mit einem Raumtemperatur-sollwert von 21°c BEDIENUNGSVERFAHREN: AUSSCHALTUNG DER 1. -
Seite 23: Reinigung Und Wartung
reiniGunG unD WartunG Die anWeisunGen immer in GrösstmöGLiCHer siCHerHeit ausfüHren! Š Sicherstellen, dass der Stecker der Stromversorgung herausgezogen ist, da der Generator für das Einschalten programmiert sein könnte. Š Alle Bauteile des Wärmegenerators müssen abgekühlt sein. Š Die Asche muss vollständig kalt sein. Š... - Seite 24 Die Tür öffnen - Die Glasscheibe mit einem feuchten Tuch reinigen Das Reinigungsmittel oder eine andere Reinigungsflüssigkeit niemals direkt auf die Glaskeramikscheibe sprühen. reiniGunG Der brennsCHaLe unD Der brennKammer 1. Die in der Brennschale vorhandenen Rückstände absaugen. 2. Die Brennschale vollständig aus dem entsprechenden Fach entnehmen. 3.
- Seite 25 aLLe 3/4 taGe - WöCHentLiCH asCHenKasten Alle 3-4 Tage prüfen, wie weit der Aschenkasten gefüllt ist, und den Inhalt mindestens ein/zwei Mal die Woche ausleeren. Wo vorgesehen, die untere Tür öffnen/herausnehmen. Den herausziehbaren Aschenkasten entnehmen und in den entsprechenden Behälter ausleeren. Den darunter befindlichen Bereich, in dem der herausziehbare Aschenkasten untergebracht ist, absaugen.
- Seite 26 reiniGunG unterer sCHaCHt (Wenn VOrHanDen) Bei einigen Ofenmodellen befindet sich hinter dem Aschenkasten oder unter der Brennkammer ein Kontrollschacht. Diesen öffnen, indem die Befestigungsschrauben entfernt werden, und die Asche direkt absaugen. DEUTSCH...
-
Seite 27: Von Zugelassenen Fachtechnikern Ausgeführte Fachmännische Wartung
VOn zuGeLassenen faCHteCHniKern ausGefüHrte faCHmÄnnisCHe WartunG Die fachmännische Wartung muss mindestens einmal jährlich ausgeführt werden! Da für den Wärmeerzeuger Pellets als fester Brennstoff verwendet werden, ist ein jährlicher ordentlicher Wartungseingriff notwendig, der von einem zugelassenen Techniker oder einem werksmäßig geschulten Wartungstechniker ihres Händlers ausgeführt werden muss, wobei ausschließlich Originalersatzteile ver-wendet werden dürfen. -
Seite 28: Anzeigen
Anzeigen DisplAy grunD lösung Ofen ausgeschaltet stArt Die Startphase läuft. pellet lADen Während Zündung läuft die Pelletzufuhr. zueunDung Die Zündungsphase läuft. AnlAuf Die Anlaufphase läuft. ArBeit Die Phase des Normalbetriebs läuft. Der Ofen passt seinen Betrieb durch MODulAtiOn Modulation an. Die automatische Reinigung (nicht bei der 1. -
Seite 29: Alarme
AlArMe erKlÄrung lösung DisplAy Ein: Zeigt an, dass ein Alarm vorliegt. Aus: Zeigt an, dass kein Alarm vorliegt. Blinkend: Zeigt an, dass der Unterdrucksensor deaktiviert ist. Zeigt an, dass ein Alarm vorliegt. Der Alarm kann nur zurückgestellt werden, wenn der Rauchgasmotor abgestellt ist und 15 Minuten nach der Alarmanzeige vergangen sind. - Seite 30 DEUTSCH...
- Seite 31 DEUTSCH...
- Seite 32 Der Hersteller behält sich vor, die im vorliegenden Heft wiedergegebenen Eigenschaften und Daten zu jedem beliebigen Zeitpunkt und ohne Vorankündigung zu ändern, um seine Produkte zu verbessern. Diese Anleitung kann daher nicht als Vertrag Dritten gegenüber angesehen werden. 16/03/2015 004275903 - Manuale Utente Inserti a pellet Ic Mini - Mini Crystal - 007R...
