5.4 Geräteeinstellungen festlegen
5.4.1 Einstellmenü aufrufen

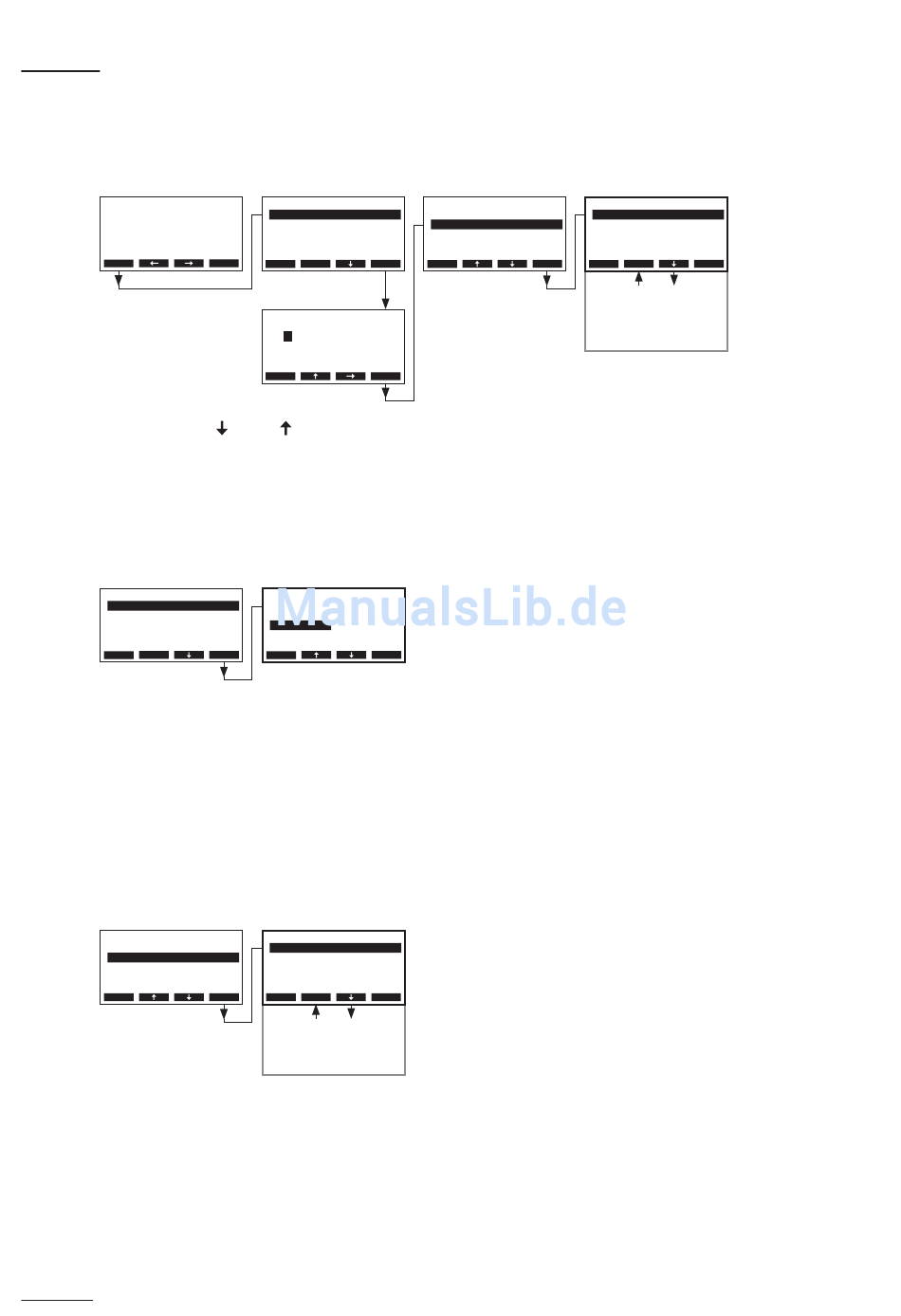

Wählen sie das einstellmenü an:
Pfad: Hauptmenü > Benutzer > Passworteingabe: 3562 > Einstellung
AT4 130kg/h 400V3
Standby
2011-02-15 12.00.00
Menu
Mit den tasten < > und < > können sie die einzelnen einstellungen bzw. einstell-untermenüs anwählen.
Informationen zu den einzelnen Einstellungen finden sich in den nachfolgenden Kapiteln.
5.4.2 Dialogsprache wählen
Wählen sie im einstellmenü "Sprache" an und drücken sie die taste <Set>.
Einstellung
Sprache :Deutsch
Regeleinst. :Set
Zylinder :6564
SC-System :Set
Leist.Begr. :Set
Esc
im Änderungsdialog wählen sie die gewünschte Dialogsprache aus. nach der Bestätigung wird die
Dialogsprache automatisch umgestellt.
Werkseinstellung: länderabhängig
Wahlmöglichkeit:
5.4.3

Regeleinstellungen

im einstellmenü "Regeleinst." anwählen und die taste <Set> drücken.
Einstellung
Sprache :Deutsch
Regeleinst. :Set
Zylinder :6564
SC-System :Set
Leist.Begr. :Set
Esc
Die einstellparameter für die regelung erscheinen. Die möglichen einstellparameter sind abhängig von
der gewählten signalquelle und der regelungsart. Die obenstehende abbildung zeigt die maximal zur
Verfügung stehenden Einstellungen. Informationen zu den einzelnen Einstellungen finden sich in den
nachfolgenden Kapiteln.
22
Hauptmenü
Benutzer :Set
Werksebene :Set
Diagnose :Set
Esc Set
Benutzer Code
3562
Code eingeben
Bestätigung mit Set
Esc Set
Sprache
Deutsch
Englisch
Deutsch
Franz.
Italien.
Set Esc Set
diverse Dialogsprachen
Regeleinst.
SignalQuelle:Analog
Regelung :Int.(PI)
Regelsignal :0-10V
Sollwert :Set
P-Band :18%rF
Set Esc Set
Integr.-Zeit:8min
Z-Begrenzung:Ein
Z-Begr.Sign.:0-10V
Z-Begr.Min :70%rF
Z-Begr.Max :90%rF
Benutzer Einstellung
Wartung :Set Sprache
Einstellung :Set Regeleinst. :Set
Modbus :Set Zylinder
SC-System
Leist.Begr.
Esc Set Esc
On/Off Timer :Set
Wasser Mngm.:Set
Remote Test :Set
Datum
Zeit
Kontrast
:Deutsch
:6564
:Set
:Set
Set
:11-02-15
:12:00
:15
