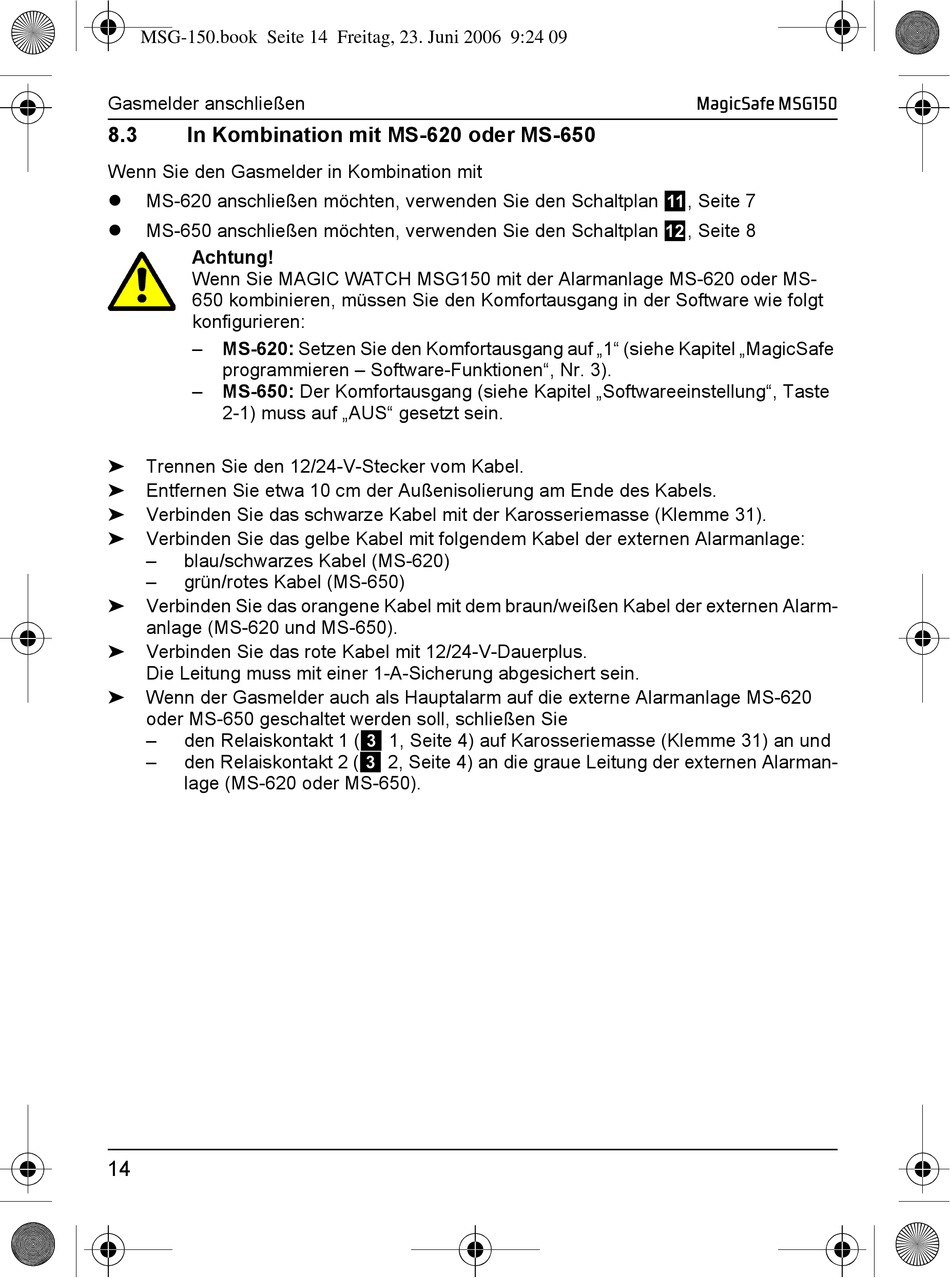

Gasmelder anschließen
8.3 In Kombination mit MS-620 oder MS-650
Wenn Sie den Gasmelder in Kombination mit
MS-620 anschließen möchten, verwenden Sie den Schaltplan a, Seite 7
MS-650 anschließen möchten, verwenden Sie den Schaltplan b, Seite 8
Achtung!
Wenn Sie MAGIC WATCH MSG150 mit der Alarmanlage MS-620 oder MS-
650 kombinieren, müssen Sie den Komfortausgang in der Software wie folgt
konfigurieren:
– MS-620: Setzen Sie den Komfortausgang auf „1" (siehe Kapitel „MagicSafe
programmieren – Software-Funktionen", Nr. 3).
– MS-650: Der Komfortausgang (siehe Kapitel „Softwareeinstellung", Taste
2-1) muss auf „AUS" gesetzt sein.
➤
Trennen Sie den 12/24-V-Stecker vom Kabel.
➤
Entfernen Sie etwa 10 cm der Außenisolierung am Ende des Kabels.
➤
Verbinden Sie das schwarze Kabel mit der Karosseriemasse (Klemme 31).
➤
Verbinden Sie das gelbe Kabel mit folgendem Kabel der externen Alarmanlage:
– blau/schwarzes Kabel (MS-620)
– grün/rotes Kabel (MS-650)
➤
Verbinden Sie das orangene Kabel mit dem braun/weißen Kabel der externen Alarm-
anlage (MS-620 und MS-650).
➤
Verbinden Sie das rote Kabel mit 12/24-V-Dauerplus.
Die Leitung muss mit einer 1-A-Sicherung abgesichert sein.
➤
Wenn der Gasmelder auch als Hauptalarm auf die externe Alarmanlage MS-620
oder MS-650 geschaltet werden soll, schließen Sie
– den Relaiskontakt 1 (3 1, Seite 4) auf Karosseriemasse (Klemme 31) an und
– den Relaiskontakt 2 (3 2, Seite 4) an die graue Leitung der externen Alarman-
lage (MS-620 oder MS-650).
