Verwandte Anleitungen für AquaForte UltraSieve III
Inhaltszusammenfassung für AquaForte UltraSieve III

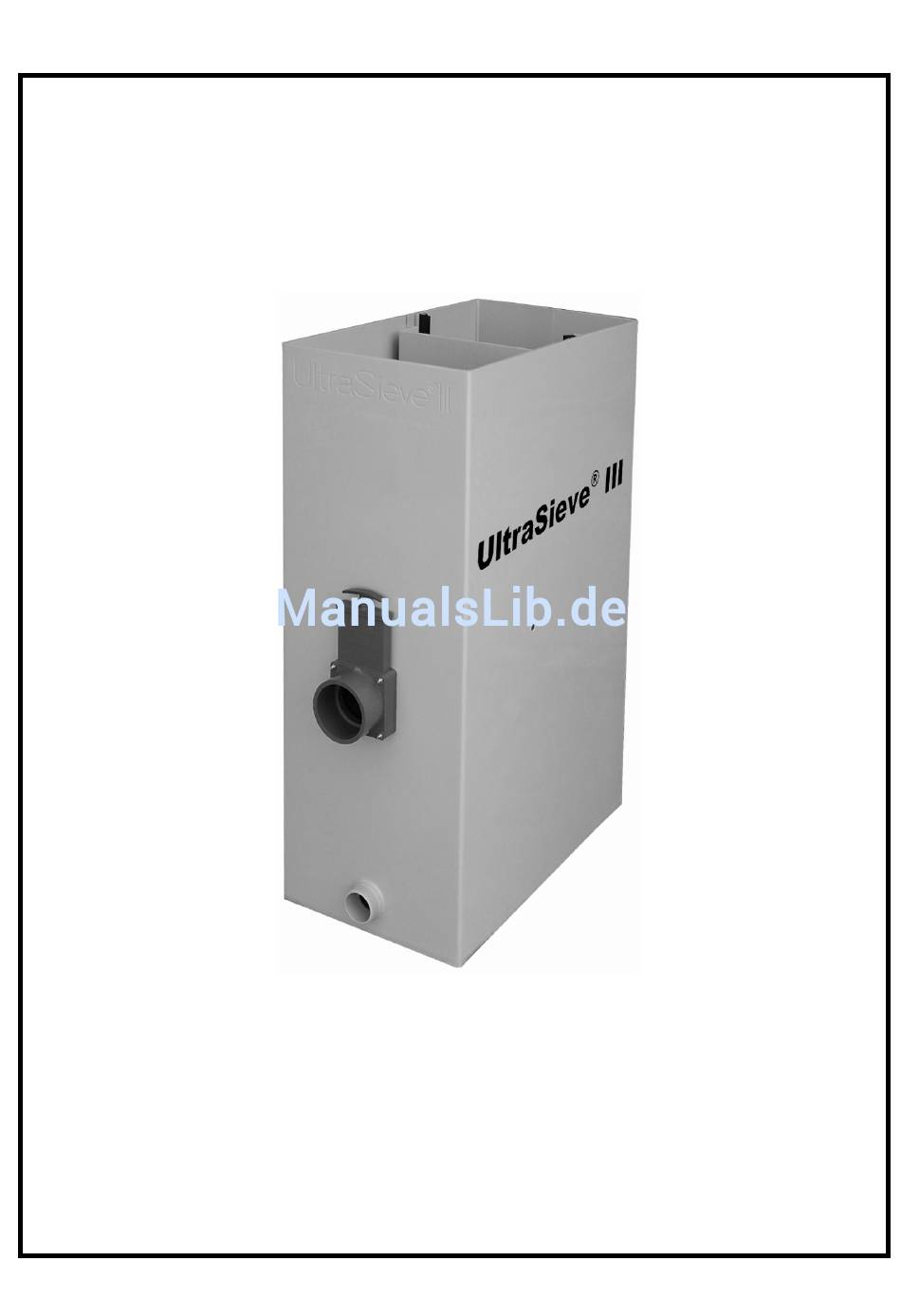

- Seite 1 ® ® Patent nr: NL 1026138 / EP 1593305 / US 2005/0258188-A1...
-
Seite 3: Funktionsweise
Funktionsweise Der UltraSieve ist ein Vorfilter um feinste Schmutzpartikel aus dem Wasser zu holen. Das System ist basiert auf das bewährte Bogensieb. Ultrasieve verwendet als Filtermedium hochpräzise Edelstahlstäbe, die bogenförmig in einem für den Wasserdurchfluss optimierten Winkel zueinander angeordnet sind. Schmutzpartikel und Wasser Schmutzpartikel... - Seite 4 UltraSieve Montage Lesen Sie die Montageanleitung genau durch ehe Sie den Ultrasieve montieren.Wenn Sie dann noch Fragen haben rufen Sie ihren Fachhändler an. Der UltraSieve kann auf zweierlei Weise montiert werden: Gravity (Schwerkraft), Auf Wasserhöhe in direkter Verbindung mit den Bodenablauf oder Skimmer. Achtung: Niemals das Sieb eingraben aber immer im Filterschacht montieren weil sonst der Druck von aussen auf dem Gehäuse zu hoch ist.
- Seite 5 Die selbstregulierende Wand und Schwimmer Um dafür zu sorgen das der Wasserstand im Unterbecken reguliert wird ist der UltraSieve versehen mit einen Schwimmer der auf 3 verschiedene Höhen eingestellt werden kann. Dies macht man nur einmal bei der Montage oder bei Änderung der Pumpe.
- Seite 6 Schwimmer füllen Um den Schwimmer seine abwärtse Kraft zu geben muss man den Schwimmer füllen mit Wasser. Fülllen Sie auf mit 3 Liter Wasser und drücken Sie den Stopfen inein. Pumpengespeisst Wenn man den UltraSieve über Wasserniveau anwenden will schliesst man die Pumpe an den 110mm Einlauf an (Zubehörteile erhält man bei ihren UltraSieve Händler).
- Seite 7 Wartung Es ist ganz wichtig den UltraSieve täglich zu kontrollieren. Die Wartung selber ist ganz einfach mit Hilfe vom Schmutzablass. Im Prinzip braucht man nur 2 Dinge zu beachten: 1. Den Schmutz auf dem Sieb zu entfernen (Täglich). 2. Den Schmutz zwischen die Siebelemente zu entfernen (nur wenn nötig). 1.
-
Seite 8: Technische Daten
Technische Daten 37 cm 65 cm 99 cm 100mm 94,5mm 181mm 370mm MASS MATERIAL EXTRA INFO GEHAUSE 65 x 37 x 99 cm 1 cm Polypropylen Platten EINLAUF 110 mm aussen Polypropylen 2X 110mm Einlauf Standard AUSLAUF 2“ AG/ 63mm PP / PVC ABLASS Valterra 90/110mm PVC... - Seite 9 ® ® Patent nr: NL 1026138 / EP 1593305 / US 2005/0258188-A1...
- Seite 11 Introduction The UltraSieve is a pre-filter to filter waste solids from the water. This technique is based upon the sieve-bend. A sieve- bend consists of hundreds of sharp stainless steel profile wires with very small slot openings where the water can go through but the solids stay on the sieve bend (see picture below).
- Seite 12 UltraSieve Installation instructions Please read these instructions before you start installing. If you have some questions after reading this manual, please contact your UltraSieve dealer before you start installing to prevent mistakes. The UltraSieve can be installed in 2 ways: Gravity (pond fed), equal to the water level in a direct connection with the bottom drain (and/or skimmer) Pump fed, above the ground with a free flow back to the pond.
- Seite 13 The auto-adjustable dam with floating device The UltraSieve has a floating system to prevent the water in the area under the sieve from rising above the level of the sieve for low speed pumps and also to prevent the water from going too low to be primed for high speed pumps. The floating device can be installed at 3 different levels.
- Seite 14 Filling the floating device Fill the unit with 3 litres of water for counter weight and put the plug in the hole. Pump fed application When you want to use the UltraSieve above the water level with a submersible pump from the pond you must connect the pump hose to the 110mm inlet.
- Seite 15 Maintenance It is advisable to monitor the UltraSieve every day. Maintenance is very easy because of the waste outlet. In fact maintenance is about two operations: 1. To remove the waste that is on the surface of the sieve (every day). 2.
-
Seite 16: Technical Specifications
Technical Specifications 37 cm 65 cm 99 cm 100mm 94,5mm 181mm 370mm SIZE MATERIAL EXTRA INFO HOUSING 65 x 37 x 99 cm 1 cm polypropylene plate INLET 110 mm spigot Polypropylene 2 x 110 mm inlet OUTLET 2” male threaded 2”... - Seite 17 ® ® Patent nr: NL 1026138 / EP 1593305 / US 2005/0258188-A1...
- Seite 19 Introductie De UltraSieve is een voorfilter om vuildelen uit het water te zeven. De techniek is gebaseerd op de zeefbocht. Een zeefbocht bestaat uit honderden scherpe driehoekige RVS staafjes die ten opzichte van elkaar gekanteld staan. Het water komt tegen de opstaande kant van de driehoekige staafjes en valt er doorheen terwijl het vuil op de staafjes blijft liggen (zie onderstaand voorbeeld).
- Seite 20 UltraSieve Montage Instructies Lees deze instructie handleiding goed door voordat u aan de montage begint. Wanneer u na het lezen en bestuderen van deze handleiding nog vragen heeft over het installeren kunt u contact opnemen met uw leverancier. Doe dit voordat u de installatie begint om fouten te voorkomen. De UltraSieve kan op 2 manieren worden geïnstalleerd: 1.
- Seite 21 De zelfregelende wand en drijver Om er voor te zorgen dat het waterniveau in de opvangbak onder de zeefbocht niet te hoog komt te staan bij een pomp met een lage doorstroomsnelheid, of te laag komt te staan bij een pomp met een hoge doorstroomsnelheid is de UltraSieve voorzien van een drijver die op 3 niveaus kan worden ingesteld.
- Seite 22 Ingang pomp Vuilafvoer De UltraSieve III is standaard voorzien van een 90mm Valterra schuifkraan om het vuil eenvoudig we te kunnen spoelen. In geval dat hier een 110mm aansluitmaat is gewenst kunt u het meegeleverde stukje buis om de schuifkraan bevestigen (lijmen of klemmen) waardoor de buitenmaat van deze kraan 110mm wordt.
- Seite 23 Onderhoud Het is zeer belangrijk de UltraSieve dagelijks te controleren op vervuiling. Het onderhoud zelf is erg eenvoudig dankzij de handige vuilafvoer. In principe bestaat het schoonhouden van de zeef uit 2 handelingen: 1. Het vuil dat op de zeef ligt verwijderen (dagelijks). 2.
-
Seite 24: Technische Specificaties
Technische Specificaties 37 cm 65 cm 99 cm 100mm 94,5mm 181mm 370mm MAAT MATERIAAL EXTRA INFO BEHUIZING 65 x 37 x 99 cm 1 cm dikke volkern polypropyleen plaat INLAAT 110 mm uitwendig Polypropyleen 2 x 110 mm inlaat UITLAAT 2“...
