- Seite 1 Bedienungsanleitung HT6 / HT8 / HT9 ________________________ Copyright HT 2013 Version DE 1.02 - 31/12/2013...
- Seite 2 Copyright HT 2013 Version DE 1.02 - 31/12/2013...
-
Seite 3: Inhaltsverzeichnis
HT6-HT8-HT9 INHALT: SICHERHEITSVORKEHRUNGEN UND VERFAHREN ............2 1.1. Vorwort ............................. 2 1.2. Während des Gebrauchs ......................... 3 1.3. Nach dem Gebrauch ........................3 1.4. Messkategorien-Definition (Überspannungskategorien) ..............3 ALLGEMEINE BESCHREIBUNG .................... 4 VORBEREITUNG ZUM GEBRAUCH ..................4 3.1. Vorbereitende Prüfung ........................4 3.2. -
Seite 4: Sicherheitsvorkehrungen Und Verfahren
HT6-HT8-HT9 1. SICHERHEITSVORKEHRUNGEN UND VERFAHREN Dieses Gerät entspricht Sicherheitsnorm IEC/EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und der des Gerätes müssen Sie den Verfahren folgen, die in dieser Bedienungsanleitung beschrieben werden, und müssen besonders alle Notizen lesen, denen folgendes Symbol voran gestellt ist. -
Seite 5: Während Des Gebrauchs
HT6-HT8-HT9 1.2. WÄHREND DES GEBRAUCHS Lesen Sie die folgenden Empfehlungen und Anweisungen sorgfältig: WARNUNG Das Nichtbefolgen der Warnungen und/oder der Gebrauchsanweisungen kann das Gerät und/oder seine Bestandteile beschädigen und eine Gefahr für den Benutzer darstellen. • Berühren Sie nie einen unbenutzten Anschluss, wenn das Messgerät mit dem Schaltkreis verbunden ist. -
Seite 6: Allgemeine Beschreibung

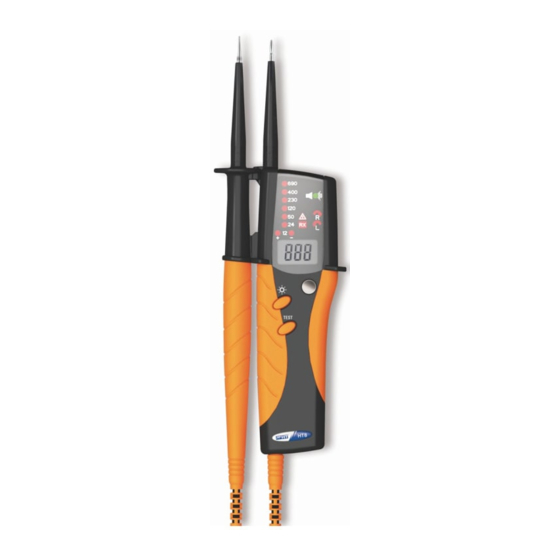

HT6-HT8-HT9 2. ALLGEMEINE BESCHREIBUNG Diese Bedienungsanleitung bezieht sich auf die folgenden Produkte: HT6, HT8, HT9. Die Eigenschaften der Modelle sind in der folgenden Tabelle aufgelistet: Funktion Lampen-Test mit innerem Gas Messung von AC/DC Spannung und Polarität Phasenfolge Durchgangstest Spannungsprüfungs-Funktion mit 1... -
Seite 7: Bedienungsanleitung
6. Berührungselektrode für Spannungsprüfungs-, Drehfeld- & Durchgangstest-Funktion 7. Taste “Taschenlampe” 8. Taste “Lampentest” (nur HT9) / Taste ON/Reset (HT6, HT8) 9. Bananenstecker Abb. 1: Gerätebeschreibung LEGENDE: 1. LEDs zur Spannungsanzeige 2. Summer-Öffnung für akustischen Signalton 3. LED zur Anzeige Lampentest (nur HT9) 4. -
Seite 8: Betriebsmodus Automatische Einschaltung / Einschaltung
• Wenn eine unter Spannung stehende Phase an der Messleitung L2 angeschlossen ist; • Wenn die Taste "Taschenlampe" gedrückt wird; • Wenn die Taste ON/Reset (auf Modellen HT6 und HT8) gedrückt wird; • Wenn die Taste Lampentest (auf Modell HT9) gedrückt wird. 4.3. -
Seite 9: Gerätefunktionen
HT6-HT8-HT9 5. GERÄTEFUNKTIONEN 5.1. SPANNUNGSMESSUNG UND POLARITÄTSANGABE WARNUNG • Die maximale AC und DC Eingangsspannung beträgt 690V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 10: Spannungsprüfungs-Funktion Mit 1 Messleitung
HT6-HT8-HT9 5.2. SPANNUNGSPRÜFUNGS-FUNKTION MIT 1 MESSLEITUNG WARNUNG • Die maximale AC und DC Eingangsspannung beträgt 690V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 11: Drehfeld
HT6-HT8-HT9 5.3. DREHFELD WARNUNG • Die maximale AC und DC Eingangsspannung beträgt 690V. Versuchen Sie nicht, Spannungen zu messen, die die Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten. Das Überschreiten der Grenzwerte könnte einen elektrischen Schock verursachen und das Messgerät beschädigen. -
Seite 12: Durchgangstest
HT6-HT8-HT9 5.4. DURCHGANGSTEST WARNUNG Bevor Sie einen Durchgangstest durchführen, überprüfen Sie, dass der zu messende Widerstand nicht unter Spannung steht. Das Nichtbefolgen dieser Vorschrift kann zu schweren Verletzungen für den Benutzer führen. 1. Verbinden Sie die Prüfspitzen L1 und L2 mit dem zu messenden Objekt (siehe Abb. -
Seite 13: Lampentest
HT6-HT8-HT9 5.5. LAMPENTEST WARNUNG • Während des Tests berühren Sie bitte die Anschlusskontakte der Lampe nicht, da Sie sonst unzuverlässige Ergebnisse erhalten könnten. • Während des Tests berühren Sie die Messleitung nicht, da eine hohe Testspannung vorhanden ist. • Währen des Tests berühren Sie mit der Messleitung keine anderen Objekte außer der zu messenden Leuchte. -
Seite 14: Wartung Und Pflege
HT6-HT8-HT9 Prüfungen an Quecksilberdampflampen und Metallhalogenlampen Berühren Sie mit der Prüfspitze den Sockel der Röhre und drücken Sie die Taste Test. Wenn die Bogenröhre nicht gleichmäßig glimmt, ist die Röhre defekt. Wenn die Röhre außerhalb der Fassung funktioniert, in eingebautem Zustand jedoch an- und ausgeht oder instabil wirkt, sollte überprüft werden, ob die Fassung oder die Röhre ungewöhnlicher oder... -
Seite 15: Technische Daten
690VAC/DC 10.0÷690.0 ±(3%Abl.+5Ziff.) Max. Ausgangsstrom: <3.5mA (bei 690V); Automatische AC/DC Spannungsermittlung; Frequenzbereich: 16 - 400Hz; “OL”: Over Range Angabe (ausserhalb des Messbreiches) 1 polige Spannungsprüfungs-Funktion (HT6, HT8, HT9) Spannungsbereich: 100÷690V Frequenz: 50 / 60Hz Phasenfolge (HT6, HT8, HT9) Spannungsbereich: 120÷400V Phase-Erde;... -
Seite 16: Allgemeine Eigenschaften
255 (L) x 60 (B) x 35 (H) mm Gewicht (Batterie eingeschlossen): ca. 170g Mechanischer Schutz: IP64 Bezugsnormen Sicherheit des Gerätes: IEC/EN61010-1 (HT9); IEC/EN61243-3:2010;VDE 0682-401 (HT6, HT8) Isolation: Doppelte Isolation Überspannungskategorie: CAT III 690V; CAT IV 600V Maximale Höhe: 2000m Verschmutzungsgrad: 7.3. -
Seite 17: Service
HT6-HT8-HT9 8. SERVICE 8.1. GARANTIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie...
