Inhaltszusammenfassung für Asus Serie VA249

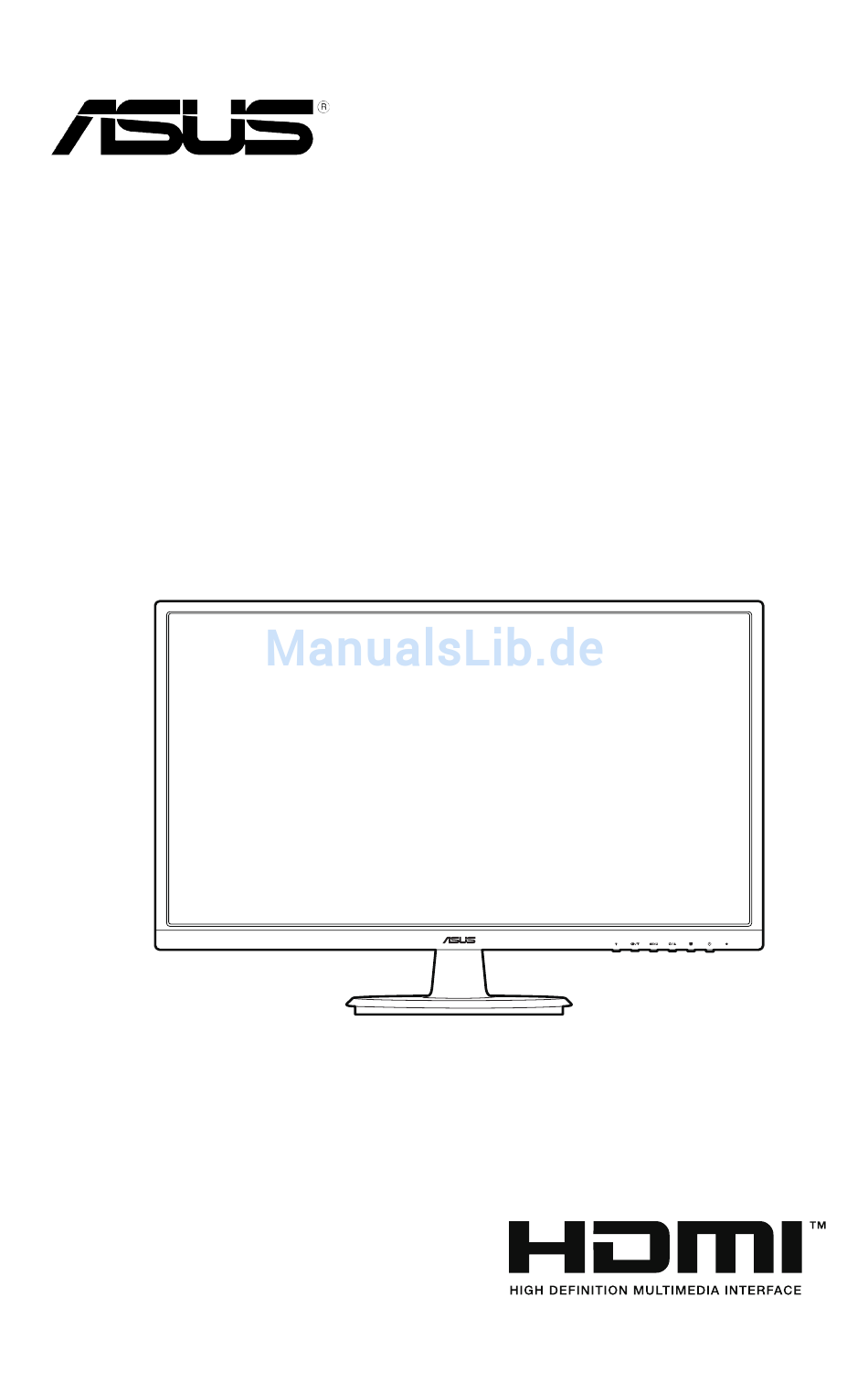

- Seite 1 LCD-Monitor der Serie VA249 Bedienungsanleitung...
- Seite 2 Sprache übersetzt werden, außer in Form einer im Besitz des Käufers verbleibenden Sicherheitskopie. Produktgarantie oder Service wird nicht verlängert, falls: (1) das Produkt repariert, modifiziert oder verändert wurde, sofern die Reparatur, Modifikation oder Änderung nicht schriftlich von ASUS autorisiert wurde; oder (2) die Seriennummer des Produktes unkenntlich gemacht wurde oder fehlt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise....................... iv Hinweise.zu.Ihrer.Sicherheit................ v Pflegen.&.Reinigen..................vi Rücknahmeservices................... vii Kapitel.1:..Übersicht.über.das.Produkt 1.1. Willkommen!.................. 1-1 1.2. Packungsinhalt................1-1 1.3. Einführung.zum.Monitor............... 1-2 1.3.1 Frontansicht ..............1-2 1.3.2 Ansicht von hinten ............1-3 1.3.3 GamePlus Funktion ............1-4 Kapitel.2:..Einrichtung 2.1. -
Seite 4: Hinweise
Hinweise Erklärung.der.Federal.Communications.Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 5: Hinweise.zu.ihrer.sicherheit
This Class B digital apparatus meets all requirements of the Canadian Interference - Causing Equipment Regulations Cet appareil numérique de la classe B respecte toutes les exigences du Réglement sur le matériel brouiller du Canada. Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. -
Seite 6: Pflegen.&.Reinigen
• Lassen Sie keine Gegenstände oder Flüssigkeit durch die Schlitze in das Monitorgehäuse eindringen. • Um einen zufriedenstellenden Betrieb sicherzustellen, verwenden Sie den Monitor nur mit UL-gelisteten Computern zusammen, die passende Fassungen für 100-240V AC haben. • Falls Sie technische Probleme mit dem Monitor haben, wenden Sie sich bitte an einen qualifizierten Kundendiensttechniker oder Ihren Händler. -
Seite 7: Rücknahmeservices
Nutzen Sie die folgenden Quellen, wenn Sie weitere Informationen zum Produkt und zu Software-Aktualisierungen suchen. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardwareund Software-Produkten von ASUS. Besuchen Sie die Website http://www.asus.com. Optionale.Dokumentation Ihr Produktpaket kann optionale Dokumentation enthalten, die eventuell von Ihrem Händler hinzugefügt wurde. - Seite 8 viii...
-
Seite 9: Willkommen
® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 10: Einführung.zum.monitor
Einführung zum Monitor 1.3.1. Frontansicht -Taste: • Passt die Stufe des Blaulichtfilters an. -Taste: • Verringert Werte oder verschiebt Ihre Auswahl nach links/unten. • GamePlus Schnelltaste. -Taste: • Zum Einschalten des OSD-Menüs. • Bestätigt die ausgewählte OSD-Menüoption. • Schaltet die Tastensperre durch 5 Sekunden langes Drücken ein und aus. -
Seite 11: Ansicht Von Hinten
Netzstromeingang. Hier schließen Sie das Netzkabel an. HDMI-Port. Dieser Port dient dem Anschließen eines HDMI-kompatiblen Gerätes. DVI-Anschluss.Dieser 24-polige Anschluss ist für eine PC (Personal Computer) DVI-D-Digitalsignal-Verbindung bestimmt. VGA-Anschluss. Dieser 15-polige Anschluss ist für eine PC VGA-Verbindung bestimmt. Schlitz.für.Kensington-Schloss. ASUS LCD-Monitor der Serie VA249... -
Seite 12: Gameplus Funktion
1.3.3 GamePlus Funktion GamePlus Funktion bietet ein Toolkit und erzeugt eine bessere Spielumgebung, wenn unterschiedliche Arten von Spielen gespielt werden. Zusätzlich ist die Zielpunkt-Funktion speziell für neue Spieler oder Anfänger gedacht, die sich für First Person Shooter (FPS) Spiele interessieren. Drücken Sie auf zur Auswahl der Zielpunkt- und Timer- Funktion. - Seite 13 ASUS LCD-Monitor der Serie VA249...
- Seite 14 Kapitel 1: Übersicht über das Produkt...
-
Seite 15: Anbringen.des.monitorarms/-.Fußes
Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. • Der empfohlene Einstellungswinkel ist +20 bis -5˚ -5 。 to +20 。 ASUS LCD-Monitor der Serie VA249... -
Seite 16: Abnehmen.des.halters/Fußes.(Für.vesa.wandmontage)
Beim Einstellen des Betrachtungswinkels ist es normal, dass Monitor und Bild etwas wackeln können. Abnehmen des Halters/Fußes (für VESA Wandmontage) Der Halter/Fuß des Monitors kann zur VESA-Wandmontage abgenommen werden. So entfernen Sie den Halter/Monitorfuß: Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf einen Tisch. -
Seite 17: Anschließen.der.kabel
Nach dem Anschließen dieser Kabel können Sie die gewünschte Signalquelle über die Funktion "Eingangswahl" im OSD-Menü auswählen. Einschalten des Monitors Drücken Sie die Ein-/Austaste . Siehe Seite 1-2 für die Position des Stromschalters. Die Betriebsanzeige leucht blau, wenn der Monitor EIN geschaltet ist. ASUS LCD-Monitor der Serie VA249... - Seite 18 Kapitel 2: Einrichtung...
-
Seite 19: Bildschirmmenü.(Osd-Menü)
Ideal zum Betrachten von Fotos und Grafiken vom PCs. •. Landschaftsmodus: Beste Wahl zur Anzeige von Landschaftsfotos mit SPLENDIDPlus Video Enhancement. •. Theatermodus: Beste Option für Filme mit der SPLENDIDPlus Video Enhancement. •. Spielmodus: Beste Option für Spiele mit der SPLENDIDPlus Video Enhancement. ASUS LCD-Monitor der Serie VA249... -
Seite 20: Kapitel 3: Allgemeine Hinweise
•. Nachtmodus: Beste Option für Spiele oder Filme mit dunklen Szenen mit der SPLENDIDPlus Video Enhancement. •. Lesemodus: Dies ist die beste Wahl zum Lesen von Büchern. •. Dunkelkammer-Modus: Dies ist die beste Wahl für eine schwach beleuchtete Umgebung. • Im Standardmodus sind die Funktionen ASCR, Sättigung, Schärfe und Hautton nicht vom Benutzer konfigurierbar. - Seite 21 Reaktionszeit des Monitors an. • Kontrollen: Passt das Seitenverhältnis auf "Vollbild" oder "4:3" an. • ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. • Position (Nur für VGA-Eingang verfügbar): Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des Bildes einstellen.
-
Seite 22: Systemeinstellungen
• Fokus (Nur für VGA-Eingang verfügbar): Durch Einstellung der Funktionen "Phase" und "Takt" können Sie die horizontale und vertikale Bildstörung verringern. Der Einstellbereich reicht hier von 0 bis 100. • Die Funktion Phase erlaubt Ihnen, die Phase des Pixeltaktsignals einzustellen. Bei einer falschen Phaseneinstellung können horizontale Störungen auf dem Bildschirm erscheinen. - Seite 23 Tastensperre: Tastensperre: aktiviert die Funktion Tastensperre. Ein langer Druck von 5 Sekunden auf die Taste deaktiviert die Funktion Tastensperre. •. Information: Hier werden Informationen zu dem Monitor angezeigt. •. Fabrikseinst: Die Option “JA” stellt die Standardeinstellungen wieder her. ASUS LCD-Monitor der Serie VA249...
-
Seite 24: Technische.daten
Technische Daten Bildschirmtyp TFT-LCD Bildschirmgröße 23,8 Zoll-Breitbild (16:9, 60,5 cm) Max..Auflösung 1920 x 1080 Pixelabstand 0,2745 x 0,2745 mm Helligkeit.(typisch) 250 cd/m Kontrastverhältnis.(typisch) 3000:1 Kontrastverhältnis.(max.) 100.000.000:1 (wenn ASCR aktiviert ist) Betrachtungswinkel.(H/V).CR.>.10 178˚/178˚ Anzeigefarben 16,7 M Ansprechzeit < 5 ms (grau zu grau) SPLENDIDPlus.Video. - Seite 25 CB, CCC, BSMI, RoHS, WEEE, CEL, TUV Flicker Free, TUV Low Blue Light, Windows 7/8.1/10 WHQL VA249HE: CB, CCC, BSMI, RoHS, WEEE, CEL, TUV Flicker Free, TUV Low Blue Light, CE, ErP, UkrSPERO, CU, Windows 7/8.1/10 WHQL *Die.technischen.Daten.können.ohne.Ankündigung.geändert.werden. **Messung.einer.Bildschirmhelligkeit.von.200.nits.ohne.Audio/USB/ Kartenleser-Verbindung. ASUS LCD-Monitor der Serie VA249...
-
Seite 26: Fehlerbehebung.(Häufig.gestellte.fragen)
Fehlerbehebung (Häufig gestellte Fragen) Problem Mögliche.Lösung Die Betriebs-LED leuchtet nicht • Drücken Sie die Taste , um den Monitor einzuschalten. • Prüfen Sie, ob das Netzkabel richtig mit dem Monitor und der Steckdose verbunden ist. Die Betriebs-LED leuchtet orange, und •... -
Seite 27: Unterstützte.anzeigemodi
60,00(N) 83,5 1280x960 60,00(P) 60,00(N) 1280x1024 63,98(P) 60,02(N) 1280x1024 79,98(P) 75,02(N) 1360x768 47,712(P) 59,79(P) 85,5 1366x768 47,712(P) 59,79(P) 85,5 1440x900 55,94(N) 59,89(P) 106,5 1600x1200 75,00(P) 60,00(P) 1680x1050 65,29(P) 60,00(P) 146,25 1920x1080 67,5(P) 60,00(P) 148,5 *."P"./."N".steht.für."Positiv"./."Negativ".Polarität.des.eingehenden.H-Sync/V-Sync.(Eingangstiming). ASUS LCD-Monitor der Serie VA249... - Seite 28 Wenn.der.Monitor.im.Videomodus.betrieben.wird.(d.h..keine.Daten.anzeigt),.werden.die.folgenden. hochauflösenden.Modi.zusätzlich.zum.normalauflösenden.Video.unterstützt. Vorein- Timing. Pixelformat Horizontale. Vertikale. Pixelfrequenz. OSD. stellung Name Frequenz. Frequenz. (MHz) Anzeige (KHz) (Hz) 480p 720 x 480 31,469 480p-60Hz 720p60 1280 x 720 74,25 720p-60Hz 576p 720 x 576 31,25 576p-50Hz 720p50 1280 x 720 37,5 74,25 720p-50Hz 1080p60...
- Seite 29 ASUS LCD-Monitor der Serie VA249 3-11...
- Seite 30 3-12 Kapitel 3: Allgemeine Hinweise...
