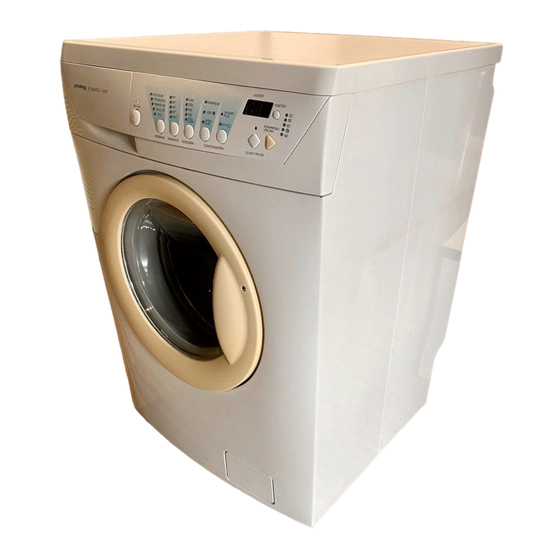

- Seite 1 132990871.qxd 10/03/2004 16.48 Pagina Waschvollautomat Sensation 9515 - 9516 LAUFZEIT KOCH/BUNT 95° 1600 VORWÄSCHE PFLEGELEICHT 60° 1200 WASSER FEINW Ä SCHE 40° LEISE PLUS WOLLE 30° EIN / AUS EXTRAPROGR./ EXTRA LÖSCHEN SPÜL- BLITZ KALT KURZ STOPP PROGRAMM Gebrauchsanweisung...
- Seite 2 132990871.qxd 10/03/2004 16.48 Pagina Sehr geehrte Kundin, Hotline / Quelle direkt sehr geehrter Kunde, Sollten die in der Gebrauchsanwei- vielen Dank für Ihren Einkauf bei sung angeführten Hinweise nicht aus- Quelle. Überzeugen Sie sich selbst: reichen, helfen Ihnen kompetente auf unsere Produkte ist Verlass. Fachleute weiter.
-
Seite 3: Inhaltsverzeichnis
132990871.qxd 10/03/2004 16.48 Pagina Inhaltsverzeichnis Seite Verpackungs- und Altgeräte-Entsorgung ..........Sicherheitshinweise und Warnungen ............ Hinweise ....................Gerätebeschreibung................Entfernen der Transportsicherungen ............ Installation ....................10/11 Aufstellung .................... Wasserzulauf ..................Wasserablauf..................Elektrischer Anschluss................Umweltschutz und Spar-Tipps..............Füllmenge ....................Beschreibung der Bedienungsblende ..........Funktion der Tasten ................ -
Seite 4: Verpackungsentsorgung
132990871.qxd 10/03/2004 16.48 Pagina Verpackungsentsorgung Verpackungen und Packhilfsmittel von Als Packhilfsmittel sind bei Quelle nur Quelle Elektro-Großgeräten sind mit recyclingfähige Kunststoffe zugelas- Ausnahme von Holzwerkstoffen sen, z.B.: recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden. 02** – Verpackungen von Großgeräten können Sie bei der Anlieferung der Geräte unseren Vertrags- spediteuren zurückgeben. -
Seite 5: Sicherheitshinweise Und Warnungen
132990871.qxd 10/03/2004 16.48 Pagina Sicherheitshinweise und Warnungen Bewahren Sie die Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Geräts und die diesbezüglichen Hinweise informieren kann. -
Seite 6: Hinweise
132990871.qxd 10/03/2004 16.48 Pagina Trennen Sie bei Pflege- und Die Anschriften sind im Quelle- Wartungsarbeiten das Gerät vom Katalog zu finden. Stromnetz. Dazu den Netzstecker aus der Steckdose ziehen oder die Sicherung im Sicherungskasten ausschalten bzw. herausdrehen. Versuchen Sie keinesfalls, das Gerät selbst zu reparieren. -
Seite 7: Gerätebeschreibung
132990871.qxd 10/03/2004 16.48 Pagina Gerätebeschreibung Waschmittel- schublade Wasserzulaufschlauch Taste Stromanschlusskabel EIN/AUS Wasserablaufschlauch Transportsicherungs- Programm- schrauben wahltasten Abdeckplatte Multidisplay LAUFZEIT KOCH/BUNT 95° 1600 VORWÄSCHE PFLEGELEICHT 60° 1200 WASSER FEINW Ä SCHE 40° LEISE PLUS WOLLE 30° EIN / AUS EXTRAPROGR./ EXTRA SPÜL- LÖSCHEN BLITZ... -
Seite 8: Transportsicherung
132990871.qxd 10/03/2004 16.48 Pagina Transportsicherung Entfernen der Transportsicherungen Achtung Hinweis Bevor Sie das Gerät zum ersten Mal Es ist ratsam, alle Sicherheitsvorrich- einschalten, müssen unbedingt die tungen für den Transport aufzubewah- Sicherheitsvorrichtungen für den ren, weil sie bei einem eventuellen Transport wie folgt entfernt werden. - Seite 9 132990871.qxd 10/03/2004 16.48 Pagina Ziehen Sie nun sorgfältig den linken Stellen Sie die Waschmaschine auf und Folienschlauch nach rechts und dann drehen Sie die restliche Schraube aus nach unten heraus. der Rückwand heraus. Ziehen Sie die Kunststoffhülse heraus. P1126 P1128 Ziehen Sie ebenso sorgfältig den rechten Folienschlauch nach links und Verschließen Sie nun alle Öffnungen in...
-
Seite 10: Installation
132990871.qxd 10/03/2004 16.48 Pagina Installation Aufstellung Das Gerät entspricht den nationalen Vorschriften (z.B. Deutschland - Der Waschvollautomat kann auf jedem DVGW). ebenen und stabilen Fußboden aufge- Den Zulaufschlauch, der sich an der stellt werden. Er muss mit allen vier Rückseite des Geräts befindet, am Füßen fest auf dem Boden stehen. -
Seite 11: Wasserablauf
132990871.qxd 10/03/2004 16.48 Pagina Wasserablauf Elektrischer Anschluss Für den Siphonanschluss ist auf dem Der Anschluss darf nur über eine vor- Ablaufschlauch ein Gummiformteil schriftsmäßig installierte Schutzkontakt- montiert. Der Ablaufschlauch sollte Steckdose an 220-230 V (50 Hz) erfol- siphonseitig mit einer Schelle befestigt gen. -
Seite 12: Umweltschutz Und Spar-Tipps
132990871.qxd 10/03/2004 16.48 Pagina Umweltschutz und Spar-Tipps Umweltbewusst waschen, das heißt Spar-Pflegeleicht 60°-SPAR-E Energie, Wasser und Waschmittel spa- Leicht verschmutzte pflegeleichte ren, ohne das Waschergebnis zu ver- Wäsche, die sonst mit 60°C gewa- nachlässigen. schen würde, kann hier mit 40 ° C gewaschen werden Um Wasser und Waschmittel optimal zu nutzen, dauern die heutigen Wasch-... -
Seite 13: Füllmenge
132990871.qxd 10/03/2004 16.48 Pagina Füllmenge Wäsche-Füllmenge Sensation Sensation Die Höchstmenge trockener Wäsche beträgt: 9515 9516 Koch- u. Buntwäsche ............max. 5 kg ....5 kg Pflegeleicht..................2,5 kg ....2,5 kg Feinwäsche..................2,5 kg ....2,5 kg Wolle....................2 kg ....2 kg Blitzprogramm ................2,5 kg ....2,5 kg Kurzprogramm: Koch- u. -
Seite 14: Beschreibung Der Bedienungsblende
132990871.qxd 10/03/2004 16.48 Pagina Beschreibung der Bedienungsblende LAUFZEIT KOCH/BUNT 95° 1600 VORWÄSCHE PFLEGELEICHT 1200 60° WASSER FEINW Ä SCHE 40° LEISE PLUS WOLLE 30° EIN / AUS EXTRAPROGR./ EXTRA LÖSCHEN SPÜL- BLITZ KALT KURZ STOPP PROGRAMM 1 Waschmittelschublade 2 Hauptschalter: EIN / AUS 3 Taste: PROGRAMM 4 Taste: TEMPERATUR 5 Taste: SCHLEUDERN... -
Seite 15: Funktion Der Tasten
132990871.qxd 10/03/2004 16.48 Pagina Funktion der Tasten 1 Waschmittelschublade 3 Taste: PROGRAMM Die Waschmittelschublade befindet Nachdem das Gerät eingeschaltet sich auf der linken Seite der Bedie- wurde, muss durch Drücken der Taste nungsblende. das Waschprogramm, mit dem Sie wa- In die Griffmulde fassen und Schub- schen wollen, eingegeben werden. -
Seite 16: Taste: Temperatur
Durch Drücken der Taste kann die vor- Die max. Schleuderdrehzahlen sind gegebene Waschtemperatur geändert der jeweiligen Wäscheart angepasst. werden. So stehen folgende Drehzahlen zur Verfügung: Koch-/Buntwäsche 700/900/1200/ max. 1400 U/min (Sensation 9515) 95° 60° 700/900/1200/ max. 1600 U/min 40° 30° (Sensation 9516) KALT Pflegeleicht/Wolle 700/ max. -
Seite 17: Tasten: Zusatzfunktion
132990871.qxd 10/03/2004 16.48 Pagina Für Pflegeleicht, Wolle gert. Feinwäsche muss Die Vorwäsche endet, bei Programm- S c h l e u d e r r e d u z i e r u n g s - Ta s t e einstellung Koch-/Buntwäsche und gedrückt werden. - Seite 18 132990871.qxd 10/03/2004 16.48 Pagina Im Wolle- und Blitzprogramm kann diese Funktion nicht zugewählt wer- den. WASSER-PLUS Plus zwei Spülgänge mehr. Die Spülwirkung wird intensiver durch- geführt, wenn die Taste gedrückt wird. Wenn die Lampe leuchtet werden die Spülgänge von 3 auf 5 erhöht. START/ PAUSE Dies ist zu empfehlen für Personen mit empfindlicher Haut oder in Gebieten mit...
-
Seite 19: Multidisplay
132990871.qxd 10/03/2004 16.48 Pagina 8 Taste: EXTRAPROGRAMME aus sind. LÖSCHEN Das Programm ist nun gelöscht, im Multidisplay leuchten 3 blinkende Die Taste hat 2 Funktionen: Striche. • Wahl der Extraprogramme • Waschprogramm löschen Achtung! Vorher die PAUSE-Taste drücken. 9 BETRIEBS-KONTROLLLAMPE Die Lampe wird durch den Haupt- schalter ein- bzw. - Seite 20 132990871.qxd 10/03/2004 16.48 Pagina Danach springt die Anzeige um und es wird wieder die Programmlaufzeit angezeigt. Die eingestellte Zeit wird im Stunden- takt zurückgezählt. Fehlbedienung Wird bei der Wahl eines Waschpro- gramms eine Funktion gewählt, die in Verbindung mit diesem Programm nicht sinnvoll erscheint, wird im Display Err angezeigt.
- Seite 21 132990871.qxd 10/03/2004 16.48 Pagina Dies stellt eine wertvolle Hilfe für den Annullierung der STARTZEIT Benutzer und den Kundendienst dar. Start/Pause-Taste drücken. 11 STARTZEIT * Startzeit-Vorwahl-Taste so oft drücken, bis im Display die gewün- schte Zeit erscheint. Start/Pause-Taste erneut drücken, . das Programm läuft an. LAUFZEIT 12 PROGRAMMABLAUF- ANZEIGE...
-
Seite 22: Funktions-Hinweise
132990871.qxd 10/03/2004 16.48 Pagina Funktions-Hinweise Programmwahl Kontrolllampen • Je nach gewählter Funktion schalten • Wird, nachdem das Gerät einge- sich die Lampen einzeln oder grup- schaltet wurde, die Programm-Taste penweise ein. gedrückt, wird automatisch ein kom- plettes Waschprogramm angezeigt. • Wird über die Tasten eine Funktion •... -
Seite 23: Ende Des Programms
132990871.qxd 10/03/2004 16.48 Pagina Wolle-Programm Spülstopp/LEISE In diesem Programm kann nicht nur • Wenn die Funktion LEISE maschinenwaschbare Wolle, sondern gewählt wurde, bleibt die Wäsche im auch handwaschbare Wolle und alle letzten Spülwasser liegen. anderen Textilien mit dem “Hand- • Im Multidisplay leuchtet eine blin- wasch-Symbol”... -
Seite 24: Einfüllen Der Wäsche
132990871.qxd 10/03/2004 16.48 Pagina Einfüllen der Wäsche Einfülltür öffnen Achtung! Die Einfülltür ist teilweise während 1. Gerät nicht eingeschaltet. des gesamten Programmablaufs Im stromlosen Zustand (Gerät nicht und während des Spülstopps (Was- eingeschaltet) lässt sich die Einfülltür ser im Gerät) verriegelt und kann jederzeit öffnen. -
Seite 25: Waschmittelzugabe
132990871.qxd 10/03/2004 16.48 Pagina Waschmittelzugabe Pulverartige Waschmittel Flüssige Waschmittel C0063b C0063a In das Fach I füllen Sie das Wasch- pulver für die Vorwäsche (natürlich An Stelle von Waschpulver kann auch nur, wenn diese im Waschpro- flüssiges Waschmittel benutzt werden, gramm vorgesehen ist). und zwar vor allem für nicht sehr schmutzige Wäsche und für Wasch- programme bei mittlerer und niedriger... -
Seite 26: Kurzanweisung
132990871.qxd 10/03/2004 16.48 Pagina Kurzanweisung Inbetriebnahme 1Ù. Schleuderdrehzahl oder Spülstopp wählen. Wurde das Transportsicherungs- 11. Evtl. Zusatzfunktion ergänzen. material schon entfernt (s. Seite 8/9)? 12. Wenn der Start des Waschpro- gramms verzögert erfolgen soll, Start- Die wichtigsten Handgriffe bei der zeit einstellen. -
Seite 27: Internationale Pflegesymbole
132990871.qxd 10/03/2004 16.48 Pagina Internationale Pflegesymbole ARBEITSGEMEINSCHAFT PFLEGEKENNZEICHEN FÜR TEXTILIEN IN DER BUNDESREPUBLIK DEUTSCHLAND Stand 1993 Symbole für die Pflegebehandlung von Textilien WASCHEN (Waschbottich) Spezial- Normal- Schon- Normal- Schon- Normal- Schon- Schon- Hand- nicht Schon- wasch- wasch- wasch- wasch- wasch- wasch- wasch- wäsche... -
Seite 28: Waschvorbereitungen
132990871.qxd 10/03/2004 16.48 Pagina Waschvorbereitungen Wäsche sortieren Gardinen besonders vorsichtig behandeln. Schon bei geöffneten Beachten Sie die Pflegekennzeichen in Fenstern oder beim Abnehmen kön- den Wäschestücken und die Waschan- nen sie beschädigt werden (sog. weisung der Hersteller. «Zieher»). Röllchen aus den Sortieren Sie die Wäsche nach: Gardinen entfernen oder in ein Netz oder einen Beutel einbinden. -
Seite 29: Flecken In Der Wäsche
132990871.qxd 10/03/2004 16.48 Pagina Flecken in der Wäsche Fleckenentfernung Rost: Kleesalz, heiß gelöst, oder «Rostteufel» kalt. Vorsicht bei älteren Die in den Wäschestücken vorhande- Rostflecken, weil das Zellulosegefüge nen Flecke werden, sofern sie laugen- dann bereits angegriffen ist und das löslich sind, im Zuge des Waschpro- Gewebe zur Lochbildung neigt. -
Seite 30: Färben Und Entfärben
132990871.qxd 10/03/2004 16.48 Pagina Färben u. Entfärben Hinweis “Fettläuse” Um diese zu entfernen, sollten Sie die Es kann vorkommen, dass die Wä- sche - z.B. wegen zu geringer Wasch- Wäsche noch einmal mit erhöhter mittelzugabe - nach dem Waschen Waschmittelzugabe waschen, bevor dunkle Punkte (sog. -
Seite 31: Waschmittelart Und -Menge
132990871.qxd 10/03/2004 16.48 Pagina Waschmittelart und -menge Auf den Waschmittelpackungen fin- Waschmittel den Sie die Dosierhinweise der Die Wahl des Waschmittels ist abhän- Waschmittelhersteller in ml, für den gig von der Textilart (Pflegeleicht, jeweiligen Härtebereich. Wolle, Baumwolle etc.), der Farbe der Textilien, der Waschtemperatur und Folgen bei zu wenig Waschmittel: dem Verschmutzungsgrad. -
Seite 32: Wasseraufbereitung
132990871.qxd 10/03/2004 16.48 Pagina Flüssigwaschmittel Weichspüler Die Dosierung erfolgt im Einlaugen- Weichspüler machen die Wäsche verfahren (nur Hauptwäsche) entspre- weich und griffig. chend der Empfehlung der Wasch- Außerdem vermindern sie die stati- mittelhersteller. sche Aufladung beim maschinellen Trocknen. Wasseraufbereitung Formspüler Bei hartem, kalkhaltigem Wasser ab Härtebereich III können Sie ein spezi- Formspüler sind synthetische Stärke-... -
Seite 33: Ratschläge Und Tipps
132990871.qxd 10/03/2004 16.48 Pagina Ratschläge und Tipps Beachtenswerte Ratschläge Bitte prüfen Sie, bevor die Wäsche in die Waschmaschine gelegt wird, Bei wenig verschmutzter Wäsche ob sich Metallteile an oder in bildet sich mehr Schaum als bei Wäschestücken, wie z.B. Metall- stark verschmutzter Wäsche. -
Seite 34: Pflege Und Wartung
132990871.qxd 10/03/2004 16.48 Pagina Pflege und Wartung Entnahme der Grobkörper- 3. Notentleerungsschlauch aus sei- falle nem Sitz herausnehmen, Auffang- gefäß unterstellen und Verschluss- Kontrollieren Sie von Zeit zu Zeit die stopfen des Schlauchs herauszie- im Sockelbereich des Gerätes vorhan- hen. dene Grobkörperfalle. -
Seite 35: Reinigung Der Waschmittelschublade
132990871.qxd 10/03/2004 16.48 Pagina 6. Notentleerungsschlauch wieder Reinigung der verschließen und in seinen Sitz Waschmittelschublade einlegen. Die Fächer der Waschmittelschub- lade sollten von allen erkennbaren Waschmittelverkrustungen gesäubert werden. Verwenden Sie hierzu keine metallischen Gegenstände, eine Bürste und heißes Wasser (nicht kochend) genügen vollständig. -
Seite 36: Pflege Des Waschvollautomaten
132990871.qxd 10/03/2004 16.48 Pagina Auch im Gehäuseinneren (Sitz der Gummimanschette Waschmittelschublade) sollten Sie alle Kontrollieren Sie ab und zu die Gum- Ankrustungen von Waschmitteln mimanschette am Umfang der Ein- beseitigen. füllöffnung und entfernen Sie evtl. Fremdkörper, die mit der Wäsche ins Gerät gelangen und sich dort in der Falte ablagern können. -
Seite 37: Aufstellung In Einem Frostgefährdeten Raum
132990871.qxd 10/03/2004 16.48 Pagina Aufstellung in einem Abkühlung der evtl. aufgeheizten frostgefährdeten Raum Lauge abwarten. Pumpen-Klappe durch Drücken Steht Ihr Gerät in einem solchen Raum, öffnen. müssen Sie in der kalten Jahreszeit nach dem Waschen das Restwasser Ein flaches Auffanggefäß bereit- entleeren (siehe Notentleerung) und stellen, um die ablaufende ebenso den Zulaufschlauch am Was-... -
Seite 38: Unterbau Des Geräts
132990871.qxd 10/03/2004 16.48 Pagina Unterbau des Geräts Montage auf Sockel Abnehmen der Arbeitsplatte PDST14 P0676 Der Waschvollautomat kann auf einen Achtung! stabilen Metall-Sockel montiert wer- Bei allen Arbeiten am Gerät muss der den, wodurch ein bequemes Bedienen Netzstecker gezogen bzw. die elektri- ohne Bücken möglich wird. -
Seite 39: Technische Daten/Abmessungen
132990871.qxd 10/03/2004 16.48 Pagina Technische Daten / Abmessungen Sensation 9515 Sensation 9516 Fassungsvermögen: (Trockenwäsche) ............5 kg........5 kg Gesamtanschlusswert ........2200 W ......2200 W Heizung ............1950 W ......1950 W Laugenpumpe ............30 W ........30 W Hauptmotor: Waschen ............250 W ........250 W Schleudern ............350 W ........350 W Schleuderdrehzahl ......max. -
Seite 40: Behebung Kleiner Störungen
132990871.qxd 10/03/2004 16.48 Pagina Behebung kleiner Störungen Hinweise zur Behebung klei- ... die Wäsche am Programmende ner Störungen nicht ausgeschleudert ist Durch das eingebaute Unwucht- Wenn Sie unsere Ratschläge beach- kontrollsystem erkennt das Gerät ten, werden Sie immer Freude an zu Beginn des Schleudervorgangs Ihrem Waschvollautomaten haben. - Seite 41 132990871.qxd 10/03/2004 16.48 Pagina Hinweis: Beachten! Verschiedene Fehler werden im Prüfung bzw. Beseitigung vorstehen- Multidisplay wie folgt, angezeigt. der Fehlerursachen muss Ihnen unser Kundendienst auch während der Garantiezeit berechnen..im Multidisplay E10 angezeigt wird? Der Code E10 bedeutet, es läuft kein Wasser zu.
-
Seite 42: Kundendienst
Wenn Sie für eine Störung keinen c) Produkt-Nummer Hinweis in der Gebrauchsanweisung finden, so verständigen Sie bitte unse- d) Privileg-Nummer Die Produkt- und Privileg-Nummer - Technischen Kundendienst - finden Sie auf dem Geräte-Typen- “Profectis”. schild, das im Bereich der Einfüll- öffnung angebracht ist. - Seite 43 132990871.qxd 10/03/2004 16.48 Pagina Notizen...
-
Seite 44: Programmübersicht
132990871.qxd 10/03/2004 16.48 Pagina Programmübersicht Wäsche- WASCHPROGRAMME Programm- Zusatzfunktionen menge wahl über Tasten max. VORWÄSCHE Kochwäsche ohne Vorwäsche SPAR Kochwäsche z.B. normal bis stark verschmutzte Berufs- 5 kg EXTRA KURZ wäsche, Kochwäsche mit Flecken, verschmutzte 40°-60°-95° LEISE Gebrauchswäsche. WASSER-PLUS SCHLEUD. RED. VORWÄSCHE Kochwäsche Spar-Kochwäsche ohne Vorwäsche... -
Seite 45: Programmablauf Und Verbrauchswerte
132990871.qxd 10/03/2004 16.48 Pagina Programmablauf/Verbrauchswerte Waschmittel- Programmablauf Verbrauchswerte * zugabe Normal- Schon- Schleudern Schleudern Strom Wasser Zeit (kWh) (Liter) (Min.) Abpumpen Abpumpen 0,85 0,35 * Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456, die von Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind. -
Seite 46: Sonderprogramme
132990871.qxd 10/03/2004 16.48 Pagina Programmübersicht Wäsche- SONDERPROGRAMME Programm- Zusatzfunktionen menge wahl über Tasten max. Spülen mit Schleudern LEISE 5 kg Spülen eignet sich besonders für die kleine Handwäsche, WASSER-PLUS die Sie nicht im Gerät gewaschen haben. SCHLEUD. RED. Schleudern kleine Handwäsche, die Sie nicht im Gerät gewa- 5 kg Schleudern schen haben, können Sie diesem Schleudergang... - Seite 47 132990871.qxd 10/03/2004 16.48 Pagina Programmablauf/Verbrauchswerte Waschmittel- Programmablauf Verbrauchswerte * zugabe Schleudern und Strom Wasser Zeit Abpumpen (kWh) (Liter) (Min.) 0,05 * Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte gemessen nach EN 60456, die von Wäschemenge und Wäscheart abhängig sind.
-
Seite 48: Garantie-Lnformation
Verkaufs- häusern bzw. Verkaufsstellen aus. Im Garantie- und Reparaturfall bitten wir Sie, sich an unsere nächstgelegene Kunden- dienststelle oder nächstgelegenes Verkaufs- haus zu wenden. QUELLE Aktiengesellschaft 90762 Fürth Waschvollautomat Sensation 9515 Produkt-Nr. 382.523 Sensation 9516 Produkt-Nr. 118.907...
