Viessmann VITOGAS 050 Serviceanleitung
Gasheizkessel
Vorschau ausblenden
Andere Handbücher für VITOGAS 050:
- Serviceanleitung (36 Seiten) ,
- Montageanleitung (16 Seiten) ,
- Montageanleitung (12 Seiten)
Verwandte Anleitungen für Viessmann VITOGAS 050
Inhaltszusammenfassung für Viessmann VITOGAS 050

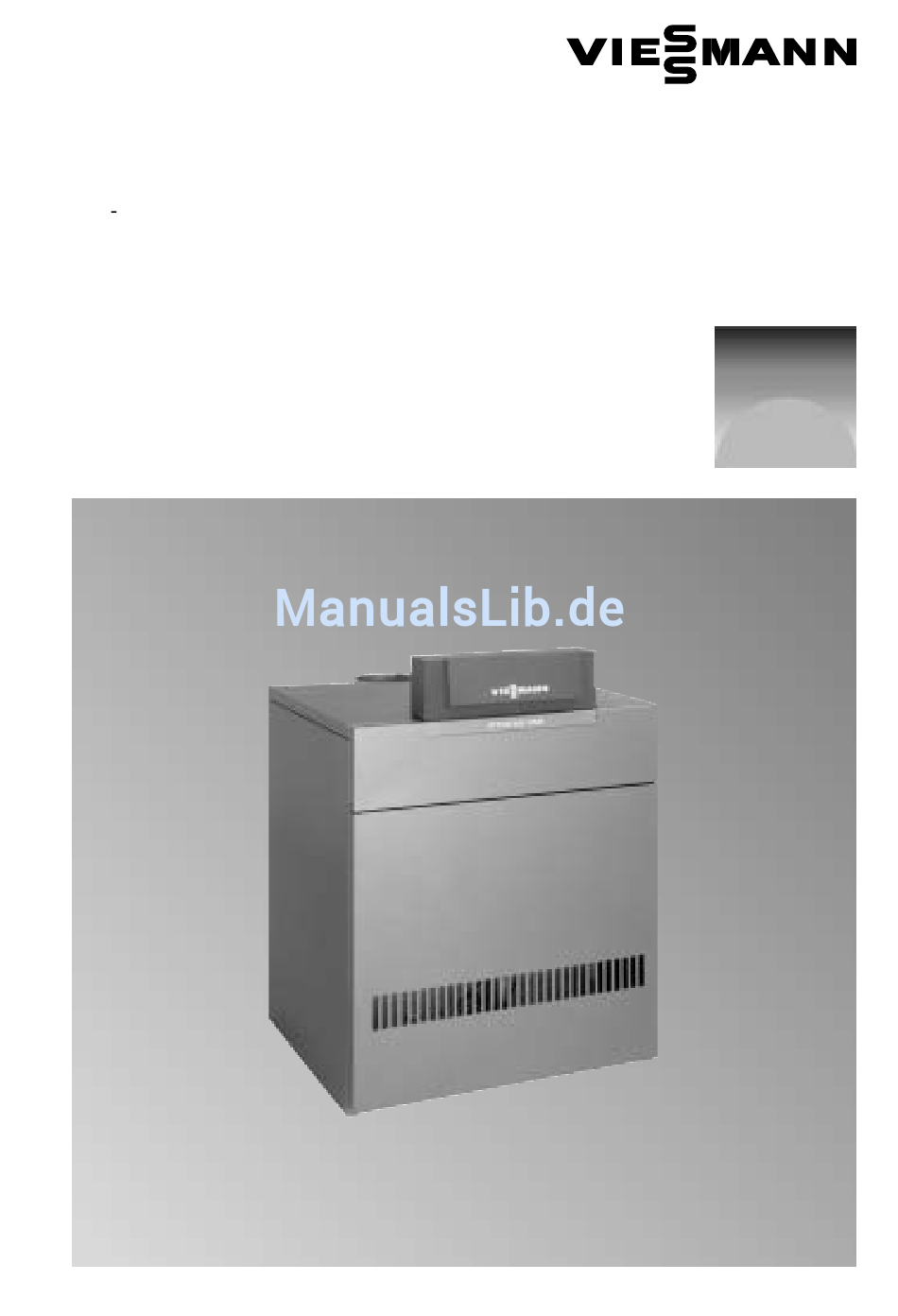

- Seite 1 Serviceanleitung für die Fachkraft Vitogas 050 Typ GS0, 188 bis 326 kW Gas Heizkessel Gültigkeitshinweise siehe Seite 2. VITOGAS 050 Bitte aufbewahren! 5681 483 11/2002...
-
Seite 2: Allgemeine Informationen
Sicherheit von Menschen und sind zu beachten! Sachwerten. ¨ Kennzeichnet wichtige Informa tionen für die Sicherheit von Sachwerten. Gültigkeitshinweise Vitogas 050, Typ GS0, ab Herstell Nr. 7159971 3 00000 kkk 7159972 3 00000 kkk 7159973 3 00000 kkk 7159974 3 00000 kkk... -
Seite 3: Inhaltsverzeichnis
Inhalt Inhaltsverzeichnis Seite Allgemeine Informationen Sicherheitshinweise ....................... Gültigkeitshinweise . -
Seite 4: Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite. Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite 1. Inbetriebnahme vorbereiten ..........2. -
Seite 5: Weitere Angaben Zu Den Arbeitsschritten
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten Inbetriebnahme vorbereiten 1. Prüfen, ob die Zuluftöffnung des 4. Heizungsanlage füllen, entlüften Aufstellraumes geöffnet ist. und Druck der Anlage prüfen. (Mindest Anlagendruck 0,8 bar, 2. Vordruck des Membran Ausdeh zul. Betriebsüberdruck 3 bar). nungsgefäßes prüfen. -
Seite 6: Gasart Prüfen
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Gasart prüfen 1. Gasart und Wobbeindex (Wo) beim Nach Umstellung von Erdgas E auf Gasversorgungsunternehmen bzw. Flüssiggas P: Flüssiggaslieferanten erfragen. Heizkessel kann im Wobbeindex bereich 21,4 bis 22,5 kWh/m Hinweis! (76,9 bis 81,0 MJ/m ) betrieben Im Anlieferungszustand ist... -
Seite 7: Ruhedruck Und Anschlussdruck Messen
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Ruhedruck und Anschlussdruck messen ¨ Sicherheitshinweis! Vor und nach Arbeiten an Gasgeräten muss eine CO Messung durchgeführt werden, um Gesundheitsgefährdung auszuschließen und den einwandfreien Zustand der Anlage zu gewährleisten. Flüssiggas Ausführung Flüssiggastank bei Erstinbetriebnahme/Austausch zweimal spülen. - Seite 8 Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 6. Anschlussdruck (Fließdruck) messen, er sollte H bei Erdgas 17,4 bis 25 mbar, H bei Flüssiggas 42,5 bis 57,5 mbar betragen. Messwert in Protokoll aufnehmen. Maßnahme entsprechend Tabelle treffen. Anschlussdruck (Fließdruck) bei Maßnahme Erdgas Flüssiggas...
-
Seite 9: Düsendruck Messen
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Düsendruck messen 1. Gasabsperrhahn schließen. 2. Schraube im Mess Stutzen A lösen, nicht herausdrehen, und Manometer anschließen. 3. Gasabsperrhahn öffnen. Heizkessel in Betrieb nehmen. 4. Düsendruck messen. Bei Abweichung zum Wert in der Tabelle Schutzkappe B abschrauben. -
Seite 10: Abgasüberwachungseinrichtung Prüfen
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 5. Einstellwerte kontrollieren und in Protokoll aufnehmen. 6. Kappe B aufschrauben. 7. Anlagenschalter an der Regelung ausschalten (Heizkessel geht außer Betrieb), Gasabsperrhahn schließen, Manometer abnehmen, Mess Stutzen A mit Schraube verschließen. - Seite 11 Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Ionisationsstrom messen ¨ Sicherheitshinweis! Vor Anschluss des Messgerätes Anlagenschalter an der Regelung ausschalten. 1. Stecker A von der Ionisations elektrode abziehen und mit Messgerät verbinden. Hinweis! Verbindung zum Messgerät mit Adapter zu Messleitung 1 erstel len (separat zu bestellen, Best.
-
Seite 12: Anhang Zeitablaufdiagramm
Anhang Zeitablaufdiagramm Wärmeanforderung Zündung Zündgasventil Hauptgasventil 1 Flammenbildung Flammerkennung Ionisationsstrom Hauptgasventil 2, Stufe 1 Hauptgasventil 2, Stufe 2 Zeit in s Signal erforderlich Kesselcodierstecker/Anlagenschema Um die einwandfreie Funktion des Die Angaben zum Anlagenschema Heizkessels zu gewährleisten, entsprechen denen von Vitogas 100. muss der beiliegende Kesselcodier stecker 1050 in die Regelung Serviceanleitung Vitotronic... -
Seite 13: Anschluss Und Verdrahtungsplan
Anhang Anschluss und Verdrahtungsplan Zeichenerklärung ATW Abgastemperaturwächter HGV Hauptgasventil ZGV Zündgasventil 13/14... -
Seite 14: Steckeranschlussplan
Anhang Steckeranschlussplan 15/16... -
Seite 15: Grundeinstellungen
Anhang Grundeinstellungen Werkseitige Einstellungen am Gaskombiregler Mit den folgenden Arbeitsschritten können die werkseitigen Grund einstellungen am Gaskombiregler wieder hergestellt werden. 1. Zylinderschraube 1 eine halbe Umdrehung lösen. ¨ Sicherheitshinweis! Versiegelte Zylinderschraube auf der gegenüberliegenden Seite nicht lösen. 2. Schutzkappe 2 abschrauben und umgekehrt wieder aufsetzen. -
Seite 16: Einzelteilliste
Anhang Einzelteilliste Hinweise für Ersatzbestellungen! Einzelteile ohne Abbildung Best. Nr. und Herstell Nr. (siehe 045 Umstellteile Erdgas LL (GZ 41) Typenschild) sowie die Positions 046 Nachrüstsatz Gasdruckwächter nummer des Einzelteiles (aus 047 Umstellteile auf Erdgas E (GZ 50) dieser Einzelteilliste) angeben. 048 Umstellteile auf Flüssiggas Handelsübliche Teile sind im 049 Umstellteile auf GZ 35... - Seite 17 Anhang Einzelteilliste (Fortsetzung) 19/20...
- Seite 18 Anhang Einzelteilliste (Fortsetzung) 21/22...
- Seite 19 Anhang Einzelteilliste (Fortsetzung) Einzelteile 080 Kesselrücklaufrohr 005 Flansch 081 Gasanschlussrohr 006 Flanschdichtung 082 Gasrohrverbindung (mit 007 Seitenglied links Pos. 019) 008 Verbindungskonus 083 Füll und Entleerungshahn 009 Mittelglied 084 Winkel R ¾ 012 Wärmedämm Matte Brennraum 085 Muffe R ¾ × 80 013 Seitenglied rechts 086 Brenner (mit Pos.
- Seite 20 Anhang Protokoll Einstell und Messwerte Sollwert Erstinbetriebnahme durch Ruhedruck mbar max. 57,5 mbar Anschlussdruck (Fließdruck) j bei Erdgas E mbar 17,4 25 mbar j bei Erdgas LL mbar 17,4 25 mbar j bei Flüssiggas P mbar 42,5 57,7 mbar Gasart ankreuzen Düsendruck Teil Last mbar Voll Last...
- Seite 21 Anhang Wartung/Service Wartung/Service Wartung/Service Wartung/Service...
- Seite 22 Anhang Protokoll (Fortsetzung) Einstell und Messwerte Sollwert Wartung/Service durch Ruhedruck mbar max. 57,5 mbar Anschlussdruck (Fließdruck) j bei Erdgas E mbar 17,4 25 mbar j bei Erdgas LL mbar 17,4 25 mbar j bei Flüssiggas P mbar 42,5 57,7 mbar Gasart ankreuzen Düsendruck Teil Last mbar...
- Seite 23 Anhang Wartung/Service Wartung/Service Wartung/Service Wartung/Service...
-
Seite 24: Protokoll
Anhang Protokoll (Fortsetzung) Einstell und Messwerte Sollwert Wartung/Service durch Ruhedruck mbar max. 57,5 mbar Anschlussdruck (Fließdruck) j bei Erdgas E mbar 17,4 25 mbar j bei Erdgas LL mbar 17,4 25 mbar j bei Flüssiggas P mbar 42,5 57,7 mbar Gasart ankreuzen Düsendruck Teil Last mbar... - Seite 25 Anhang Wartung/Service Wartung/Service Wartung/Service Wartung/Service...
-
Seite 26: Konformitätserklärung
Anhang Konformitätserklärung für Vitogas 050 Wir, die Viessmann Werke GmbH & Co D 35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitogas 050 mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt: Richtlinien EN 297 90/396/EWG EN 303 89/336/EWG... -
Seite 27: Stichwortverzeichnis
Anhang Stichwortverzeichnis Anlieferungszustand (Gasart), 6 Membran Ausdehnungsgefäß, 5 Mindest Anlagendruck, 5 CO Messung, 7 Protokoll, 24 Düsendrucktabelle, 9 Rückschlagklappen, 5 Gaskombiregler, 7, 9 Vordruck Membran Ausdehnungs gefäß, 5 Herstellerbescheinigung, 30 Herstell Nr., 2 Wobbeindexbereich, 6 Ionisationselek trode, LEERER MERKER Zündbrenner, 11 Ionisationsstrom, 11 Konformitätserklärung, 30... - Seite 28 Viessmann Werke GmbH & Co D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
