Inhaltszusammenfassung für SMART smartmeter S10

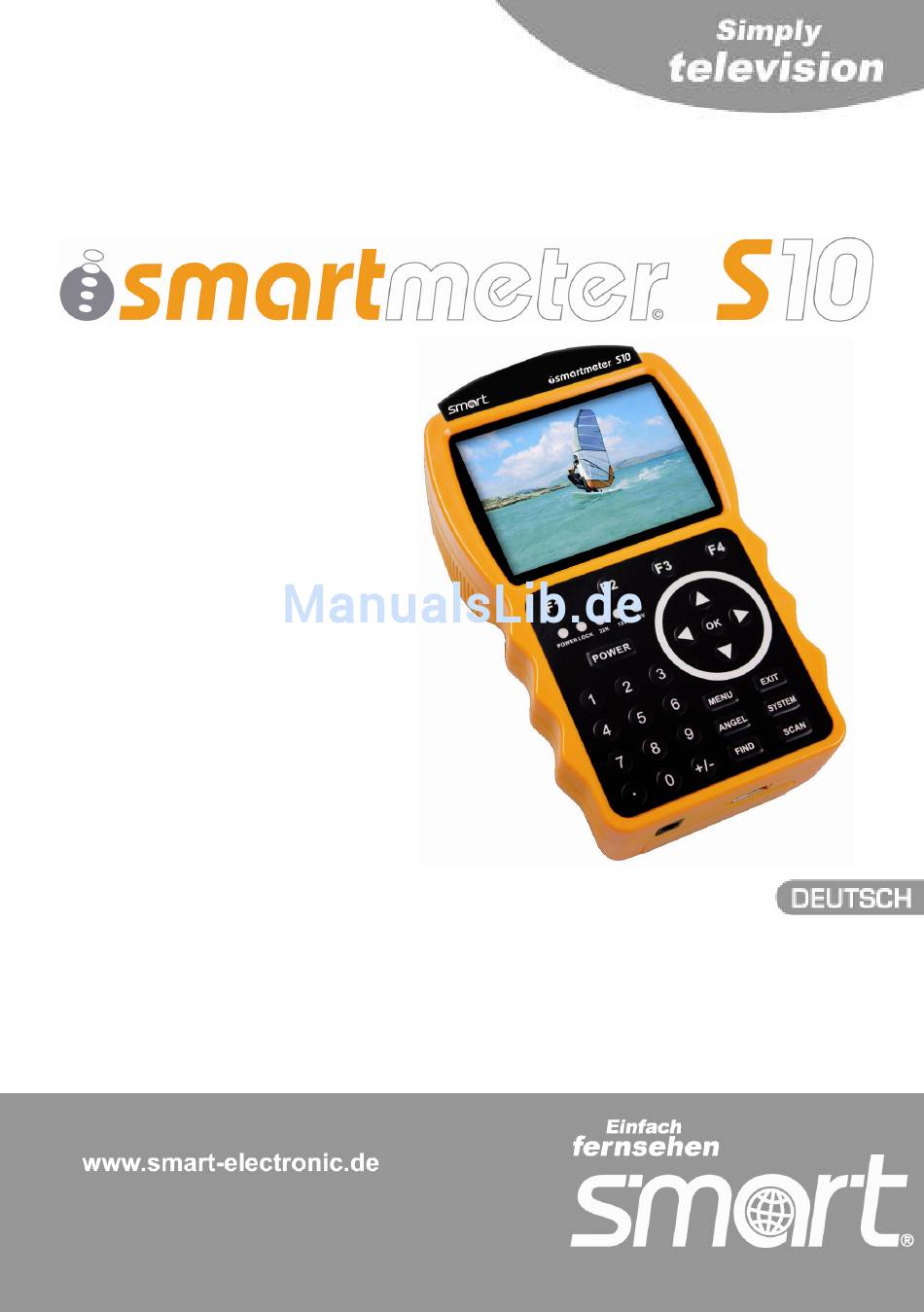

- Seite 1 Digitales Satelliten- Messgerät Bedienungsanleitung Version: 15.06.2010...
-
Seite 2: Vorwort
Vorwort Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für das digitale Messgerät smartmeter S10 entschieden haben. Bitte lesen Sie die Bedienungsanleitung des smartmeter S10 sorgfältig durch, bevor sie das Messgerät in Betrieb nehmen. Diese Bedienungsanleitung hilft Ihnen beim •... -
Seite 3: Inhaltsverzeichnis
Satellit in der Liste verschieben ..............14 Satellit in der Liste umbenennen..............14 Transponder Suchen..................15 Satellitenerkennung..................17 Paket Kontrolle ....................18 DiSEqC Suche ....................19 DiSEqC Motor Suche ..................20 Spektrum......................21 Fernsehen ...................... 22 Einstellungen....................23 OSD Transparency ..................24 smartmeter S10... - Seite 4 Blindscan ....................... 32 Blind Scan ....................... 32 Satellitensuche ....................32 Software-Update.................... 33 Reinigen des Messgerätes ................34 Außerbetriebnahme des Messgerätes ............34 Störungsbehebung ..................35 Entsorgung ....................36 Technische Daten ..................37 Hersteller......................38 Garantie......................39 Konformitätserklärung ................. 39 smartmeter S10...
-
Seite 5: Beschreibung
Beschreibung Beschreibung Das smartmeter S10 ist ein handliches digitales Messgerät zum einfachen und schnellen Ausrichten einer Satelliten-Antenne. Ist ein Satellit gefunden, gibt das smartmeter S10 ein optisches und ein akustisches Signal ab. Signalstärke und Signalqualität werden als numerische Messwerte und als Balkenanzeige (Bargraph) dargestellt. -
Seite 6: Gebrauchshinweise
Betriebsspannungen entnehmen Sie bitte den technischen Daten ab Seite 37. Nehmen Sie das Messgerät nicht in Betrieb, • wenn es sichtbare Beschädigungen aufweist, • wenn sich lose Teile im Gerät befinden oder • wenn es längere Zeit im Freien oder in feuchten Räumen gelegen hat. smartmeter S10... -
Seite 7: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Das Messgerät smartmeter S10 dient zur Messung von Signalen digitaler Satelliten-Antennen und Satelliten-Empfangsanlagen. Es ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Verwenden Sie das Zubehör nur für den Einsatzzweck, welcher in dieser Bedienungsanleitung beschrieben ist. -
Seite 8: Geräteübersicht

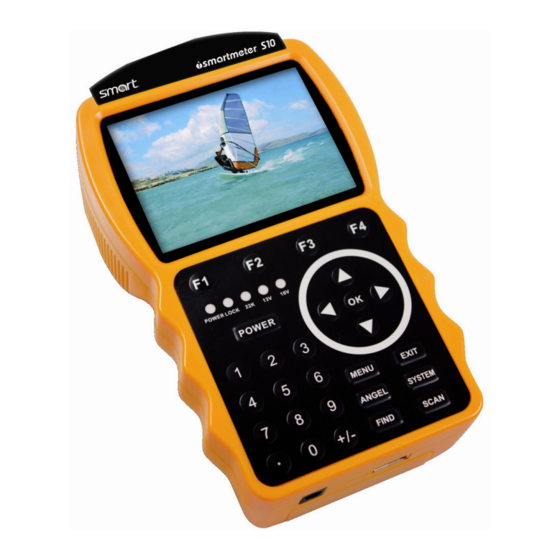

Geräteübersicht Geräteübersicht Abbildung 1: Vorderseite des Messgerätes smartmeter S10... - Seite 9 Aufruf des Hauptmenüs EXIT Verlässt das aktuelle Menü ANGLE Aufruf des Menüs zur Berechnung von Azimut, Elevation und Polarisation SYSTEM Einstellung aller Systemparameter Anzeige aktueller Software-Version FIND Aufruf des Menüs Satellitenerkennung SCAN Aufruf des Autoscan-Menüs USB-Port USB-Anschluss für Datenträger smartmeter S10...
-
Seite 10: Erstmalige Inbetriebnahme
Drücken Sie 2 Sekunden lang die Power-Taste, um das Messgerät einzuschalten. Lithium-Ionen-Akku Explosionsgefahr! Niemals die beiden Pole (+ und -) miteinander verbinden! Achtung! Akku nicht über 40°C lagern oder betreiben. Akku nicht verbrennen oder anderweitig beschädigen. Akku nicht mit Wasser in Kontakt bringen. smartmeter S10... -
Seite 11: Laden Des Akkus
Schließen Sie das externe Netzteil an das Stromnetz an. Stecken Sie den Stecker des externen Netzteils in die Niedervolt-Buchse auf der Unterseite des Messgerätes. Der Akku des Messgerätes wird geladen, sobald Sie das smartmeter S10 an das Netzteil anschließen. Der Ladevorgang wird durch das durchlaufende Akku-Symbol dargestellt:... -
Seite 12: Satellitenantenne Ausrichten
Beim BER-Wert ist die letzte Ziffer entscheidend. Je höher diese ist, umso besser. Der Wert sollte mindestens 10E-4 betragen. Der Optimalwert beträgt 10E-6 oder höher. Im Menü Einstellungen Signal Audio Tone können Sie Einstellen, ob ein akustisches Signal wiedergegeben werden soll, wenn ein Signal gefunden wurde. smartmeter S10... -
Seite 13: Tp Suche
Wählen Sie mit den Tasten ▲ und ▼ den Satelliten aus, den Sie aus der Liste löschen möchten. Drücken Sie die Taste F1. Markieren Sie mit den Tasten ◄ und ► das Feld JA und bestätigen Sie Ihre Auswahl nochmals mit der OK-Taste. smartmeter S10... -
Seite 14: Satellit In Der Liste Verschieben
Wiederholen Sie diesen Schritt, bis der gewünschte Satellitenname fertig zusammengestellt ist. Standard Sonderzeichen einblenden Großschreibung Umschalten zwischen Groß- und Kleinschreibung Zurück Letztes Zeichen löschen Eingabe beenden und Satellitennamen speichern Abbrechen Eingabe abbrechen Markieren Sie das Feld OK und bestätigen Sie mit der OK-Taste. smartmeter S10... -
Seite 15: Transponder Suchen
Mit der Taste F1 können Sie einen markierten Satelliten oder einen markierten Transponder löschen. Mit der Taste F2 wird die Transpondersuche gestartet und Sie können nach ca. 5 sek. das Fernsehbild des eingestellten Satelliten/Transponder anschauen. Mit den Tasten F3 und F4 können Sie den DiSEqC-Port bzw. den LNB-Typ auswählen. smartmeter S10... -
Seite 16: Einstellungsfelder
Sie die Taste ▼ oder ▲ so oft, bis das Feld DiSEqC Port markiert ist. Drücken Sie nun die Taste ◄ oder ► so oft, bis der gewünschte DiSEqC- Port angezeigt wird. Signalanzeige Hier werden die Werte Signalstärke (S), Signalqualität (Q) und Bitfehlerrate (BER) angezeigt. smartmeter S10... -
Seite 17: Satellitenerkennung
Mit der Taste F2 ändern Sie den Transponder. Wählen Sie mit der Taste F3 den DiSEqC-Port aus. Wählen Sie mit der Taste F4 den LNB-Typ aus. Auf dem Bildschirm wird angezeigt, welcher Satellit aktuell empfangen wird. Außerdem wird die Signalstärke des empfangenen Satelliten angezeigt. smartmeter S10... -
Seite 18: Paket Kontrolle
Wählen Sie mit der Taste F4 den LNB-Typ aus. Nun können Sie die Signalstärke (S) und die Signalqualität (Q) von fünf Transponder ablesen. Durch einmaliges drücken der Taste ◄ bzw. ► können Sie in der Liste seitenweise zurück bzw. nach vorne blättern. smartmeter S10... -
Seite 19: Diseqc Suche
Wählen Sie mit der Taste F4 den LNB-Typ aus. Die DiSEqC-Suche beginnt automatisch. An den entsprechenden Ports wird angezeigt, welcher Satellit jeweils empfangen wird. Mit der Taste F1 können Sie einzelne Ports markieren und können durch drücken der Taste OK direkt das Menü Transpondersuche öffnen. smartmeter S10... -
Seite 20: Diseqc Motor Suche
Hier werden die Werte Signalstärke (S), Signalqualität (Q) und Bitfehlerrate (BER) angezeigt. Satellitenantenne drehen Mit den Tasten F1 bzw. F2 können Sie die Satellitenantenne Richtung West bzw. Ost drehen. Beobachten Sie beim drehen die grüne anzeige. Diese zeigt Ihnen an, ob Sie den entsprechenden Satelliten empfangen. smartmeter S10... -
Seite 21: Spektrum
Schalten Sie mit der Taste F2 22KHz An bzw. Aus. Wählen Sie mit der Taste F3 die Polarisation aus. Wählen Sie mit der Taste F4 die Abtastrate. 4M STEP: präziser Scan, Dauer ca. 10sek. 16 M STEP: Dauer ca. 3sek., weniger präzise smartmeter S10... -
Seite 22: Fernsehen
Wählen Sie mit der Taste F2 einen Kanal aus und bestätigen Sie die Auswahl mit der OK-Taste. Drücken Sie F3 um in den Fullscreen- (Vollbild-) Modus zu gelangen. Sie können mit den Tasten ▲ und ▼ die Kanäle durchschalten. Mit den Tasten ◄ und ► verändern Sie die Lautstärke. smartmeter S10... -
Seite 23: Einstellungen
Bei jedem Programmwechsel werden für ca. 4 Sekunden Details zum Programm angezeigt. Einstellungen Drücken Sie die MENU-Taste. Wählen Sie mit den Tasten ◄/► und ▲/▼ den Menüpunkt Einstellungen aus und bestätigen Sie Ihre Auswahl mit der OK-Taste. Abbildung 11: Einstellungen smartmeter S10... -
Seite 24: Osd Transparency
Wählen Sie diesen Menüpunkt um das Messgerät auf die Werkseinstellungen zurück zu setzen. Bestätigen Sie Ihre Auswahl mit der OK-Taste. Markieren Sie mit den Tasten ◄ und ► das Feld JA und bestätigen Sie Ihre Auswahl nochmals mit der OK-Taste. smartmeter S10... -
Seite 25: Pc Update
Wählen Sie mit den Tasten ◄/► und ▲/▼ den Menüpunkt PC Update aus und bestätigen Sie Ihre Auswahl mit der OK-Taste. Abbildung 12: PC Update Softwarestand Drücken Sie im Menü PC Update die Taste F1 um den Softwarestand des Gerätes anzeigen zu lassen. Abbildung 13: System Info smartmeter S10... -
Seite 26: Usb Menü
Den Setting-Editor finden Sie auf der Internetseite www.smart- electronic.de im Bereich Support. Speichern Sie die Kanalliste als Version 100 auf Ihren USB-Datenträger. Die bearbeitete Kanalliste kann nun über das USB-Menü markiert, mit OK geöffnet und somit auf das smartmeter S10 geladen werden. smartmeter S10... - Seite 27 Drücken Sie die Taste F2 um die Werkzeugpalette zu öffnen. Markieren Sie die Option verschieben und bestätigen Sie mit der OK- Taste. Markieren Sie mit den Tasten ▲ und ▼ den Ordner, in den die Datei verschoben werden soll und bestätigen Sie mit der OK-Taste. smartmeter S10...
- Seite 28 Markieren Sie die Option Formatieren und bestätigen Sie mit der OK- Taste. Markieren Sie mit den Tasten ◄ und ► das Feld JA und bestätigen Sie Ihre Auswahl nochmals mit der OK-Taste. Warnung! Beim Formatieren werden alle Daten unwiederbringlich gelöscht!! smartmeter S10...
-
Seite 29: Kompass
Öffnen Sie das Hauptmenü. Drücken Sie die Taste Exit. Drücken Sie die Taste F1. Der integrierte Kompass wird dargestellt. Legen Sie das smartmeter S10 auf eine waagerechte Fläche. Drehen Sie das smartmeter S10 auf dieser Fläche liegend ein paar Mal hin und her, damit sich der Kompass kalibrieren kann. -
Seite 30: Video Aufnehmen
Wenn Sie einen USB-Datenträger angeschlossen haben, können Sie zu jedem beliebigen Zeitpunkt ein Abbild des aktuellen Bildschirminhalts auf den Datenträger speichern. Drücken Sie die Taste Die Meldung Catch Picture erscheint. Auf dem Datenträger wird der aktuelle Bildschirminhalt als bmp-Datei gespeichert. smartmeter S10... -
Seite 31: Winkelberechnung
Markieren Sie das Feld Winkelberechnung und drücken Sie taste OK. In den unteren drei Feldern wird die korrekte Ausrichtung der Satelliten- Antenne angezeigt: Azimut Zeigt den Azimut-Winkel des gewählten Satelliten an Richthöhe Zeigt den Elevationswinkel des gewählten Satelliten an Zeigt den Polarisationswinkel des gewählten Satelliten an smartmeter S10... -
Seite 32: Blindscan
Die Sendersuche wird über den kompletten Frequenzbereich des Satelliten durchgeführt. Satellitensuche Wählen Sie mit den Tasten ◄ und ► den Satelliten aus, den Sie durchsuchen wollen. Drücken Sie die Taste F2. Der Satellit wird innerhalb der bekannten Transponder nach Sendern durchsucht. smartmeter S10... -
Seite 33: Software-Update
Markieren Sie mit den Tasten ◄ und ► das Feld JA und bestätigen Sie Ihre Auswahl nochmals mit der OK-Taste. Das Update startet nun automatisch. Nach erfolgtem Update werden Sie gefragt, ob das smartmeter S10 neu gestartet werden soll. Markieren Sie mit den Tasten ◄ und ► das Feld JA und bestätigen Sie Ihre Auswahl mit der OK-Taste. -
Seite 34: Reinigen Des Messgerätes
• Ziehen Sie das USB-Kabel ab. • Verpacken Sie das Gerät, die Kabel und die Bedienungsanleitung in der Originalverpackung. • Lagern Sie das Gerät und alle Zubehörteile an einem trockenen und staubfreien Ort. • Schützen Sie das Messgerät vor Frost. smartmeter S10... -
Seite 35: Störungsbehebung
Schalten Sie den Ton im Menü Einstellungen ein. ausgeschaltet Sollte sich eine Fehlfunktion trotzdem nicht beseitigen lassen, wenden Sie sich bitte an Ihren Fachhändler. Unter www.smart-electronic.de im Bereich „Support“ finden Sie eine FAQ in der aktuelle Problemlösungen bereitgestellt werden. smartmeter S10... -
Seite 36: Entsorgung
Sie es zu Ihrer örtlichen kommunalen Sammelstelle (Recycling-Hof). Durch Ihren Beitrag zur Entsorgung dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Helfen Sie mit, die Umwelt zu erhalten, in der wir leben! smartmeter S10... -
Seite 37: Technische Daten
LNB-Steuersignal 22 kHz DiSEqC-Steuerung Demodulator Front-End-Modul QPSK Eingangsdatenrate 2 Mbps bis 45 Mbps Systemressourcen 216MHz SDRAM 1PC 16M X16bit/16Mbyte DDR FLASH 1PC 16bit/4MByte Video-Dekoder Datenrate bis zu 15 Mbit/s Videoauflösung 720×576(PAL) 720×480(NTSC) Videoformat PAL, NTSC, SECAM Datenschnittstelle Verbindungstyp smartmeter S10... -
Seite 38: Hersteller
0,5 Kg Temperatur Betriebstemperatur 0° C bis +40° C Lagerungstemperatur -40° C bis +65° C Hersteller smart electronic GmbH Industriestraße 29 78112 St. Georgen Deutschland Service Hotline: 00 49 1805 / 93 52 11 (0,14 €/min. vom deutschen Festnetz) Telefax:... -
Seite 39: Garantie
Garantie Garantie Die Gewährleistung für das digitale Satellitenmessgerät smartmeter S10 der smart electronic GmbH entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Unbefugte Reparaturversuche führen zum Verlust der Garantie. Konformitätserklärung Die smart electronic GmbH, Industriestraße 29, 78112 St. Georgen, Deutschland erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: •...
