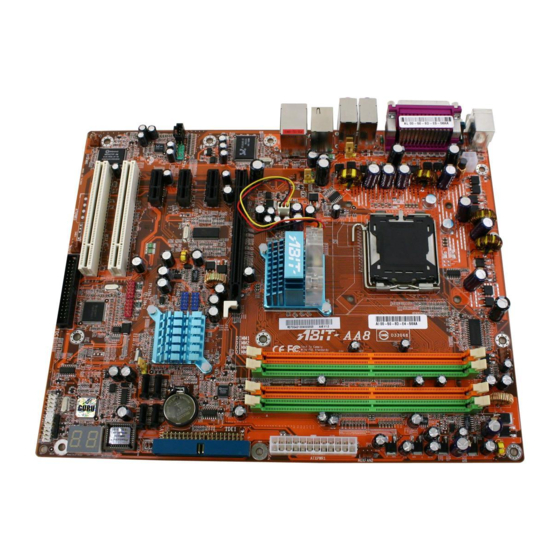

Abit AA8-DuraMAX Handbuch

Motherboard für intel pentium 4 socket 775
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
AA8-DuraMAX
Motherboard für Intel Pentium 4
Socket 775
Handbuch
Rev. 1.00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Abit AA8-DuraMAX

Inhaltszusammenfassung für Abit AA8-DuraMAX

  • Seite 1 AA8-DuraMAX Motherboard für Intel Pentium 4 Socket 775 Handbuch Rev. 1.00...
  • Seite 2 In diesem Handbuch auftretende Produktnamen dienen nur zu Identifikationszwecken, und in diesem Dokument erscheinende Produktnamen sind Eigentum ihrer jeweiligen Besitzer. Wenn Sie die Hauptplatineneinstellung nicht ordnungsgemäß vornehmen und dies zum fehlerhaften Arbeiten der Hauptplatine oder zum Hauptplatinenausfall führt, dann können wir keine Verantwortlichkeit garantieren. AA8-DuraMAX...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1. Einleitung ................1-1 1-1. Eigenschaften und Technische Daten ............1-1 1-2. Layout-Diagramm..................1-3 Kapitel 2. Hardwareeinrichtung............2-1 2-1. Installation des Motherboards am Chassis..........2-1 2-2. CPU-Installation, Kühlkörper- und Lüfter-Montage .......2-2 2-3. Installation des Systemspeichers..............2-4 2-4. Anschlüsse, Header und Switches ............2-6 (1).
  • Seite 4 Installation der Audiotreiber ............C-1 Anhang D. Installation der LAN-Treiber ............D-1 Anhang E. Installation der USB2.0-Treiber............E-1 Anhang F. Installieren des Programms ABIT µGuru ........F-1 Anhang G. POST Code Definition ..............G-1 Anhang H. Troubleshooting (Ist Hilfe nötig?) ..........H-1 Anhang I.

  • Seite 5: Kapitel 1. Einleitung

    Professionelles digitales Audiointerface unterstützt S/PDIF Input/Output 8. IEEE 1394 Unterstützt 3-Port IEEE 1394 mit100/200/400 MB/s Transferrate 9. LAN Onboard Gigabit LAN Unterstützt ACPI & Wake on LAN 10. Von ABIT entwickelt ™ ABIT uGuru Technologie ™ ABIT CPU ThermalGuard Technologie 11.
  • Seite 6 Mitte/Subwoofer) 1x AUDIO2-Anschluß (Mic-In, Line-In, Line-Out) 2x USB 2.0 Anschlüsse, 1x IEEE 1394-Anschluß 2x USB 2.0 Anschlüsse, 1x RJ-45 LAN-Anschluß 13. Verschiedenes ATX Formfaktor (305mm x 245mm) Technische Daten und Information in diesem Handbuch können ohne Vorankündigung geändert werden. AA8-DuraMAX...

  • Seite 7: Layout-Diagramm

    Einleitung 1-2. Layout-Diagramm Handbuch...
  • Seite 8 Kapitel 1 Kapitel 1 AA8-DuraMAX AA8-DuraMAX...

  • Seite 9: Kapitel 2. Hardwareeinrichtung

    Hardwareeinrichtung Kapitel 2. Hardwareeinrichtung Bevor Sie mit der Installation beginnen: Bitte denken Sie daran, das ATX12V-Netzteil auszuschalten (schalten Sie den +5V Standbystrom komplett ab), oder das Netzkabel abzutrennen, bevor Sie Anschlüsse oder Zusatzkarten installieren oder herausziehen. Wenn Sie dies nicht tun, können Komponenten des Motherboards oder Zusatzkarten inkorrekt arbeiten oder beschädigt werden.

  • Seite 10: Cpu-Installation, Kühlkörper- Und Lüfter-Montage

    Drehen Sie den Hebel bis zum Anschlag nach oben. Halten Sie die Halteplatte mit Ihrer linken Hand und entfernen Sie die Schutzkappe mit dem Heben Sie die Halteplatte komplett an, indem rechten Daumen. Sie sie mit Ihrem rechten Daumen unten rechts greifen. AA8-DuraMAX...
  • Seite 11 Hardwareeinrichtung Die Schutzkappe spielt eine wichtige Rolle beim Detaillierte Informationen zur Installation von Schutz der Kontaktstifte. Um ein Verbiegen der Kühlkörper und Lüftereinheit finden Sie in der Kontaktstifte zu vermeiden, SETZEN SIE DIE zum Kühlkörper und Lüfter gelieferten Anleitung. SCHUTZKAPPE nach jedem Betrieb...

  • Seite 12: Installation Des Systemspeichers

    256, 512MB, 1GB 256MB ~ 1GB 256MB ~ 4GB Gesamter Systemspeicher Anmerkung: Normalerweise ist eine Hardware- oder BIOS-Einstellung nach dem Hinzufügen oder Entfernen von Speichermodulen nicht erforderlich. Sie müssen aber zuerst die Daten im CMOS löschen, falls irgendein Speichermodulbedingtes Problem auftritt. AA8-DuraMAX...
  • Seite 13 Hardwareeinrichtung Schalten Sie den Computer ab und trennen das Netzkabel ab, bevor Sie Speichermodule installieren oder entfernen. 1. Finden Sie den DIMM-Steckplatz auf dem Board. 2. Halten Sie das DIMM-Modul vorsichtig an zwei Seiten, so dass die Anschlüsse nichts berühren. 3.

  • Seite 14: Anschlüsse, Header Und Switches

    Das Motherboard ist mit zwei Stromanschlüssen zur Verbindung des ATX12V-Netzteils bestückt. Anmerkung: Dieser 24-pol. Stromanschluss "ATXPWR1" ist mit dem herkömmlichen 20-pol. Anschluss kompatibel. Achten Sie bitte bei einer solchen Verbindung auf die Richtung (Pol-11, 12, 23 und 24 sollten unverbunden bleiben). AA8-DuraMAX...

  • Seite 15: Fan Anschlüsse

    Hardwareeinrichtung (2). FAN Anschlüsse Diese Anschlüsse liefern jeweils Strom für die in Ihrem System installierten Lüfter. • CPUFAN1: CPU-Lüfters • NBFAN1: Chipsatzlüfter • SYSFAN1: Systemlüfter • AUXFAN1, AUXFAN2: Hilfslüfter Warnung: Diese Lüfteranschlüsse sind keine Jumper. SETZEN DIE KEINE JUMPERKAPPEN AUF DIESE ANSCHLÜSSE.

  • Seite 16: Header Zum Löschen Des Cmos Speichers

    Pol 1-2 kurzgeschlossen (Voreinstellung): Normalbetrieb. • Pol 2-3 kurzgeschlossen: CMOS-Speicher löschen. Warnung: Schalten Sie den Strom zuerst ab (einschließlich des +5V Standbystroms), bevor Sie den CMOS-Speicher löschen. Wenn Sie dies nicht tun, könnte Ihr System inkorrekt arbeiten oder gänzlich versagen. AA8-DuraMAX...

  • Seite 17: Wake-Up Header

    Hardwareeinrichtung (4). Wake-up Header Diese Header aktivieren/deaktivieren die Weckfunktion mittels einer Jumperkappe. • USB-PWR1: Pin 1-2 kurzgeschlossen (Voreinstellung): Deaktiviert Unterstützung für die Weckfunktion am USB1-Port. Pin 2-3 kurzgeschlossen: Aktiviert Unterstützung für die Weckfunktion am USB1-Port. • USB-PWR2: Pin 1-2 kurzgeschlossen (Voreinstellung): Deaktiviert Unterstützung für die Weckfunktion am USB2-Port.

  • Seite 18: Header Für Frontplatten-Audioanschluss

    Trennen Sie das Verlängerungskabel zur Verwendung des Audioanschlusses auf der Rückseite ab, und befestigen die Jumper wieder auf Pin 5-6 und Pin 9-10 (Voreinstellung). Pin-Nr. Pin-Zuweisung Pin-Nr. Pin-Zuweisung MIC2 L AGND MIC2 R AVCC FRO-R MIC2_JD F_IO_SEN FRO-L LINE2_JD AA8-DuraMAX...

  • Seite 19: Header Für Frontplattenschalter & Anzeigen

    Hardwareeinrichtung 2-11 (6). Header für Frontplattenschalter & Anzeigen Die Header dienen zum Anschluss von Switches und LED-Anzeigen vorne am Gehäuse. Achten Sie auf Polposition und Ausrichtung der Netz-LED. Die dem Pol in der Abbildung zugeordnete Kennzeichnung “+” steht für positive Polarität des LED-Anschlusses. Bitte achten Sie beim Anschluss dieser Header darauf.

  • Seite 20: Zusätzliche Ieee1394 Port Header

    2-12 Kapitel 2 (7). Zusätzliche IEEE1394 Port Header Diese Header bieten je einen zusätzlichen IEEE1394-Portanschluß über ein Verlängerungskabel und Klammer. Pin-Nr. Pin-Zuweisung Pin-Nr. Pin-Zuweisung TPA0 + TPA0 - Erde Erde TPB0 + TPB0 - +12V +12V Erde AA8-DuraMAX...

  • Seite 21: Zusätzlicher Header Für Usb-Schnittstelle

    Hardwareeinrichtung 2-13 (8). Zusätzlicher Header für USB-Schnittstelle Diese Header bieten je zewi zusätzlichen USB 2.0-Portanschluß über ein Verlängerungskabel und Klammer. Pin-Nr. Pin-Zuweisung Pin-Nr. Pin-Zuweisung Daten0 - Daten1 - Daten0 + Daten1 + Erde Erde Handbuch...

  • Seite 22: Guru Clock-Verbindungssockel

    2-14 Kapitel 2 (9). GURU Clock-Verbindungssockel Dieser Sockel dient zur Verbindung des ausschließlichen GURU Clock von ABIT. (10). Interner Audioanschluss Diese Anschlüsse verbinden mit dem Audiausgang des internen CD- ROM-Laufwerks oder einer Zusatzkarte. AA8-DuraMAX...

  • Seite 23: Anschlüsse Für Disketten- Und Ide-Laufwerke

    Hardwareeinrichtung 2-15 (11). Anschlüsse für Disketten- und IDE-Laufwerke Am FDC1-Anschluss können bis zu zwei Diskettenlaufwerke über ein 34-poliges Kabel mit zwei Steckern angeschlossen werden. Verbinden Sie den Stecker am längeren Kabelende des Flachbandkabels mit dem FDC1-Anschluss am Mainboard und die beiden Stecker am anderen Ende des Kabels mit den Anschlüssen der Diskettenlaufwerke.

  • Seite 24: Post Code-Anzeige

    Adresse 80h. Wenn der POST fehlschlägt, können Sie den POST Code in der Adresse 80h prüfen, um herauszufinden, wo das Problem liegt. Dieses LED-Gerät zeigt auch den "POST" Code von AC2003, ein "uGuru" Chipset entwickelt von ABIT Computer. Anmerkung: Der Dezimalpunkt leuchtet, wenn AC2003 POST Aktion ausgeführt wird.

  • Seite 25: Serial Ata Anschluß

    Hardwareeinrichtung 2-17 (13). Serial ATA Anschluß Diese Anschlüsse dienen zur Verbindung eines Serial ATA-Geräts an jeden Kanal über Serial ATA-Kabel. Weitere Informationen zur Konfiguration des Funktionsmodus für SATA entnehmen Sie bitte dem Punkt "Onchip Serial ATA" im "OnChip IDE Device" (Onchip IDE-Gerät)-Menü im BIOS. Handbuch...

  • Seite 26: Pci-Express X16-Steckplatz

    2-18 Kapitel 2 (14). PCI-Express X16-Steckplatz Dieser Steckplatz nimmt die Grafikarchitektur der nächsten Generation auf. (15). PCI-Express X1-Steckplatz Diese Steckplätze nehmen die E/A-Architektur der nächsten Generation auf. AA8-DuraMAX...

  • Seite 27: Anschlüsse Auf Der Rückseite

    Hardwareeinrichtung 2-19 (16). Anschlüsse auf der Rückseite • Mouse: Anschluss für PS/2-Maus. • Keyboard: Anschluss für PS/2-Tastatur. • LPT1: Anschluss für Drucker oder andere Geräte mit Unterstützung für dieses Kommunikationsprotokoll. • COM1: Anschluss für externes Modem, Maus oder andere Geräte mit Unterstützung für dieses Kommunikationsprotokoll.
  • Seite 28 2-20 2-20 Kapitel 2 Kapitel 2 AA8-DuraMAX AA8-DuraMAX...

  • Seite 29: Kapitel 3. Bios Setup

    BIOS Setup Kapitel 3. BIOS Setup Dieses Motherboard enthält ein programmierbares EEPROM, mit dem Sie das BIOS-Hilfsprogramm. Das BIOS (Basic Input/Output System) ist ein Programm, welches die grundlegende Kommunikation zwischen Prozessor und Peripheriegeräten regelt. Sie sollten das BIOS Setup-Programm nur einsetzen, wenn Sie ein Motherboard installieren, das System neu konfigurieren oder zur Ausführung des Setup-Programms aufgefordert werden.

  • Seite 30: Μguru Utility

    Einklang stehende Einstellungen für Ihren CPU ist nicht das Ziel dieser Erklärung. Diese sollten nur von Techniker zum Testen verwendet werden, nicht für normale Anwendungen. Es besteht keine Garantie für die Spezifikationen überschreitenden Einstellungen. Jegliche durch solche Einstellungen entstehenden Schäden an jeglichen Komponenten dieses Motherboards oder an Peripheriegeräten liegt nicht in unserem Verantwortungsbereich. AA8-DuraMAX...
  • Seite 31 BIOS Setup External Clock: Dieses Element stellt die Geschwindigkeit des CPU-Frontsidebus. Aufgrund der technische Begrenzung Ihrer CPU sind Geschwindigkeiten über ihrer Standard-Busgeschwindigkeit unterstützt, aber nicht garantiert. Multiplier Factor: Dieses Element zeigt den Multiplikationsfaktor für Ihre CPU ein. Anmerkung: Bei einigen Prozessoren kann dieser Multiplikationsfaktor gesperrt sein, in diesem Fall können Sie keinen höheren Multiplikationsfaktor auswählen.
  • Seite 32 Diese Elemente zeigen die Leistungszyklusstatistik für jedes Element an. ABIT EQ: Verwenden Sie die Taste <→>, um vom OC Guru Setupmenü zum ABIT EQ Setupsmenü zu gehen: ABIT EQ Beep Control: Dieses Element gestattet Ihnen die ABIT EQ Pieptonsteuerungsfunktion zu aktivieren oder deaktivieren.

  • Seite 33: Temperature Monitoring

    BIOS Setup Temperature Monitoring: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: CPU Temperature/System Temperature/PWM Temperature: Diese Punkte zeigen die Temperatur der CPU, des Systems und des Stromversorgungsmoduls an. Shutdown Enable: Verwenden Sie die Leertaste, um die Systemausschaltfunktion zu aktivieren. Wenn die Temperatur der CPU/System/PWM den Temperaturgrenzwert der Ausschaltfunktion überschreitet, wird das System automatisch ausgeschaltet.
  • Seite 34 Elements höher oder niedriger als der Ober- bzw. Untergrenzwert ist, wird ein Warnpiepton abgegeben. High/Low Limit: Diese Elemente bestimmen den Spannungsober- und untergrenzwert. Anmerkung: Der Wert für den oberen Grenzwert muss über dem Wert für den unteren Grenzwert liegen. AA8-DuraMAX...
  • Seite 35 BIOS Setup Fan Speed Monitoring: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: CPU/NB/SYS/AUX1/AUX2 FAN Speed: Diese Punkte zeigen die Geschwindigkeit der Lüfter an, die mit den CPU, NB, SYS, AUX1 und AUX2 FAN-Anschlussköpfen verbunden sind. Shutdown Enable: Verwenden Sie die Leertaste, um die Systemausschaltfunktion zu aktivieren. Wenn die Drehzahl des Lüfters niedriger als der untere Grenzwert ist, wird das System automatisch ausgeschaltet.
  • Seite 36 Diese Einstellungen legen die Ober- und Untergrenze des für den Lüfter gewünschten PWM-Arbeitszyklus fest. DC Fan Voltage High/Low: Hier können Sie den Ober- und Untergrenzwert der Spannung, die der Lüfter erhalten kann, einstellen. Anmerkung: Der Wert für den oberen Grenzwert muss über dem Wert für den unteren Grenzwert liegen. AA8-DuraMAX...

  • Seite 37: Standard Cmos Features

    BIOS Setup 3-2. Standard CMOS Features Date (mm:dd:yy): Mit diesem Element stellen Sie das Datum ein (normalerweise das aktuelle Datum), und zwar im Format [Monat], [Datum] und [Jahr]. Time (hh:mm:ss): Mit diesem Element stellen Sie die Zeit ein (normalerweise die aktuelle Zeit), und zwar im Format [Stunde], [Minute] und [Sekunde].
  • Seite 38 Dieses Element konfiguriert die Anzahl der Sektoren pro Spur. Kehren Sie hier zum Setup-Menü Standard CMOS Features zurück: Kehren Sie hier zum Setup-Menü Standard CMOS Features zurück: Drive A & Drive B: Mit diesem Element stellen Sie den installierten Floppylaufwerkstyp ein (normalerweise nur Laufwerk AA8-DuraMAX...
  • Seite 39 BIOS Setup 3-11 Floppy 3 Mode Support: Mit diesem Element können Sie den “3 Modus Floppy Drive” in japanischen Computersystemen durch Wahl von Laufwerk A, B, oder beider aktivieren. Lassen Sie dieses Element bei seiner Voreinstellung [Disabled], wenn Sie keine japanischen Standard-Floppylaufwerke benutzen. Halt On: Dieses Element bestimmt, ob das System anhält, wenn ein Fehler während des Systemstarts entdeckt wird.

  • Seite 40: Advanced Bios Features

    Boot Device] und [Third Boot Device]. Das BIOS startet das Betriebssystem gemäß der ausgewählten Laufwerksreihenfolge. Stellen Sie [Boot Other Device] auf [Enabled], wenn Sie das System von einem anderen Gerät als diesen drei starten wollen. Boot Up Floppy Seek: Wenn auf [Enabled] gestellt, prüft das BIOS, ob das Floppylaufwerk installiert ist. AA8-DuraMAX...
  • Seite 41 BIOS Setup 3-13 Boot Up NumLock Status: Dieses Element bestimmt den voreingestellten Zustand der Nummerntastatur beim Systemstart. [On]: Die Nummerntastatur dient zur Zahleneingabe. [Off]: Die Nummerntastatur dient zur Richtungseingabe (Pfeiltasten). Security Option: Dieses Element bestimmt, wann das System nach einem Kennwort fragt – bei jedem Systemstart oder nur beim Aufrufen des BIOS-Setup.

  • Seite 42: Advanced Chipset Features

    Dieses Element regelt die Untätigkeitszyklen nach der Ausgabe eines Precharge-Befehls an das DRAM. Memory Hole At 15M-16M: Wenn auf [Enabled] gestellt, wird die Speicheradresse bei 15M-16M Erweiterungskarten reserviert, welche diese Einstellung erfordern. Dies macht den Speicher von 15MB aufwärts für das System unzugänglich. Lassen Sie dieses Element bei seiner Voreinstellung. AA8-DuraMAX...

  • Seite 43: Kehren Sie Hier Zum Setup-Menü Advanced Chipset Features Zurück

    BIOS Setup 3-15 PCI Express Root Port Func: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: PCI Express Slot 1 ~ PCI Express Slot 3: Diese Option aktiviert oder deaktiviert die PCI Express-Anschlussfunktion. PCI-E Compliancy Mode: Dieses Element bestimmt den Modus einer PCI-Express Addon-Karte. Kehren Sie hier zum Setup-Menü...

  • Seite 44: Integrated Peripherals

    Dieses Menüelement bestimmt den Modus für On-Chip Serial ATA. [IDE]: On-Chip Serial ATA dient als IDE-Modus. [RAID]: On-Chip Serial ATA dient als RAID-Modus. [AHCI]: Der Onchip Serial ATA arbeitet im AHCI (Advanced Host Controller Interface)-Modus für eine erhöhte Leistung und Verwendbarkeit. AA8-DuraMAX...
  • Seite 45 BIOS Setup 3-17 Anmerkung: Die Option [RAID] ist nur verfügbar, wenn das Menüelement “OnChip Serial ATA” auf [Enhanced Modus] steht. On-Chip Serial ATA: Dieses Menüelement legt die Funktion für On-Chip Serial ATA fest. [Disabled]: Deaktiviert den Serial ATA Controller. [Auto]: Lässt das BIOS den Serial ATA Controller automatisch einrichten. [Combined Mode]: Parallel ATA und Serial ATA werden kombiniert.
  • Seite 46 Dieses Menüelement erlaubt Ihnen die Wahl von [BIOS] zur Nutzung der USB-Tastatur unter DOS, oder [OS] unter OS . USB Mouse Support Via: Dieses Menüelement erlaubt Ihnen die Wahl von [BIOS] zur Nutzung der USB-Maus unter DOS, oder [OS] unter OS . AA8-DuraMAX...
  • Seite 47 BIOS Setup 3-19 OnChip Audio Controller: [Enabled]: Aktiviert den Onchip Audio-Controller. [Disabled]: Deaktiviert den Onchip Audio-Controller bei Verwendung einer PCI-Soundkarte. SuperIO Device: Klicken Sie die <Eingabe>-Taste, um das Untermenü aufzurufen: Onboard FDD Controller: [Enabled]: Aktiviert den Onboard Floppy Disk Controller. [Disabled]: Deaktiviert den Onboard Floppy Disk Controller.
  • Seite 48 Diese Option aktiviert oder sperrt den IEEE 1394 Controller. Onboard LAN Controller: Diese Option aktiviert oder sperrt den LAN Controller. LAN Boot ROM: Mit diesem Element können Sie den Boot ROM (anstatt eines Laufwerks) zum Systemstart verwenden und direkt auf das LAN zugreifen. AA8-DuraMAX...

  • Seite 49: Power Management

    BIOS Setup 3-21 3-6. Power Management ACPI Suspend Type: Dieses Element erlaubt die Auswahl des Suspend-Modus. [S1(PowerOn-Suspend)]: Aktiviert die „Power On Suspend“-Funktion. [S3(Suspend-To-RAM)]: Aktiviert die „Suspend to RAM“-Funktion. Resume by USB From S3: Wenn auf [Enabled] gestellt, erlaubt dieses Element, das System mit USB-Geräten aus dem S3 (STR - Suspend To RAM)-Zustand zu wecken.
  • Seite 50 Anmerkung: Vergessen Sie Ihre Kennwort nicht, oder Sie müssen das CMOS löschen und alle Parameter neu einstellen, um diese Funktion wieder zu aktivieren. Hot Key Power ON: Dieses Element schaltet das System mit der <Strg>-Taste plus einer der Funktionstasten (<F1> ~ <F12>) AA8-DuraMAX...
  • Seite 51 BIOS Setup 3-23 Restore On AC Power Loss: Dieses Element wählt die Maßnahme aus, die das System nach einem Netzstromausfall vornimmt. [Power Off]: Wenn der Strom nach einem Netzstromausfall wiederkehrt, bleibt der Systemstrom aus. Sie müssen dem Netzschalter drücken, um das System anzuschalten. [Power On]: Wenn der Strom nach einem Netzstromausfall wiederkehrt, wird der Systemstrom automatisch angeschaltet.

  • Seite 52: Pnp/Pci-Konfigurationen

    Dieses Element stellt jeden System-Interrupt auf [PCI Device] oder [Reserved]. PCI /VGA Palette Snoop: Dieses Element bestimmt, ob MPEG ISA/VESA VGA-Karten mit PCI/VGA kooperieren können. [Enabled]: MPEG ISA/VESA VGA Karten kooperieren mit PCI/VGA. [Disabled]: MPEG ISA/VESA VGA Karten kooperieren nicht mit PCI/VGA. AA8-DuraMAX...
  • Seite 53 BIOS Setup 3-25 PIRQ_1 Use IRQ No. ~PIRQ_8 Use IRQ No. : Mit diesem Element können Sie die manuell oder automatisch die Anzahl der IRQs für die in den PCI-Steckplätzen installierten Geräte einstellen. Für das Verhältnis zwischen Hardwarelayout des PIRQ (die Signale vom ICH-Chipsatz), INT# (bedeutet die IRQ-Signale vom PCI Steckplatz) und Geräten, schauen Sie sich bitte die Tabelle unten an: PCI- PCI-...

  • Seite 54: Load Fail-Safe Defaults

    Diese Option schützt die BIOS-Konfiguration oder beschränkt den Zugriff auf den Computer selbst. 3-11. Save & Exit Setup Diese Option speichert Ihre Änderungen und verlässt das BIOS-Setup-Menü. 3-12. Exit Without Saving Diese Option verlässt das BIOS-Setup-Menü, ohne die Änderungen zu speichern. AA8-DuraMAX...

  • Seite 55: Anhang A. Installation Des Treiber Für Diesen Intel-Chipsatz

    Installation des Treiber für diesen Intel-Chipsatz Anhang A. Installation des Treiber für diesen Intel-Chipsatz Anmerkung: Bitte installieren Sie diesen Intel-Chipsatz-Treiber direkt nach der Installation des Windows-Betriebssystems. Der hier gezeigte Installationsvorgang und Bildschirmaufnahmen basieren auf Windows XP. Anwender anderer Betriebsysteme befolgen bitte die Anweisungen auf dem Bildschirm.
  • Seite 56 Anhang A 4. Wählen Sie [Ja, ich möchte meinen Computer jetzt neu starten] und klicken [Beenden], um die Installation zu beenden. AA8-DuraMAX...

  • Seite 57: Anhang B. Installation Des Intel Application Accelerator Raid-Hilfsprogramms

    Installation des Intel Application Accelerator RAID-Hilfsprogramms Anhang B. Installation des Intel Application Accelerator RAID-Hilfsprogramms Der hier gezeigte Installationsvorgang und Bildschirmaufnahmen basieren auf Windows XP. Anwender anderer Betriebsysteme befolgen bitte die Anweisungen auf dem Bildschirm. Legen Sie die “Driver & Utility”-CD ins CD-ROM Laufwerk, das Installationsprogramm sollte automatisch...
  • Seite 58 [Intel(R) Application Accelerator] [Intel Application Accelerator]. 6. Klicken Sie auf [[Continue Anyway] (Installation fortsetzen). 9. Das ist das Konfigurationsmenü des "Intel Storage Utility". Klicken Sie auf das "Help" (Hilfe)-Menü für weitere Informationen. 7. Klicken [Beenden], um die Installation zu beenden. AA8-DuraMAX...

  • Seite 59: Anhang C. Installation Der Audiotreiber

    Installation der Audiotreiber Anhang C. Installation der Audiotreiber Der hier gezeigte Installationsvorgang und Bildschirmaufnahmen basieren auf Windows XP. Anwender anderer Betriebsysteme befolgen bitte die Anweisungen auf dem Bildschirm. Legen Sie die “Driver & Utility”-CD ins CD-ROM Laufwerk, das Installationsprogramm sollte automatisch starten.
  • Seite 60 Anhang C Anhang C AA8-DuraMAX AA8-DuraMAX...

  • Seite 61: Anhang D. Installation Der Lan-Treiber

    Installation der LAN-Treiber Anhang D. Installation der LAN-Treiber Der hier gezeigte Installationsvorgang und Bildschirmaufnahmen basieren auf Windows XP. Anwender anderer Betriebsysteme befolgen bitte die Anweisungen auf dem Bildschirm. Legen Sie die “Driver & Utility”-CD ins CD-ROM Laufwerk, das Installationsprogramm sollte automatisch starten.
  • Seite 62 Anhang D Anhang D AA8-DuraMAX AA8-DuraMAX...

  • Seite 63: Anhang E. Installation Der Usb2.0-Treiber

    Installation der USB2.0-Treiber Anhang E. Installation der USB2.0-Treiber Anmerkung: Die Installation des USB 2.0-Treibers für Windows XP oder Windows 2000 kann durch Aktualisieren des neuesten Service Packs von der Microsoft-Website ausgeführt werden. Handbuch...
  • Seite 64 Anhang E Anhang E AA8-DuraMAX AA8-DuraMAX...

  • Seite 65: Anhang F. Installieren Des Programms Abit Μguru

    Installieren des Programms ABIT µGuru Anhang F. Installieren des Programms ABIT µGuru Der hier gezeigte Installationsvorgang und Bildschirmaufnahmen basieren auf Windows XP. Anwender anderer Betriebsysteme befolgen bitte die Anweisungen auf dem Bildschirm. Legen Sie die “Driver & Utility”-CD ins CD-ROM Laufwerk, das Installationsprogramm...
  • Seite 66 Anhang F Anhang F AA8-DuraMAX AA8-DuraMAX...

  • Seite 67: Anhang G. Post Code Definition

    POST Code Definition Anhang G. POST Code Definition AWARD POST Code Definition: Post Beschreibung (hexadezimal) Test CMOS R/W-Funktionfähigkeit. Frühe Initialisierung des Chipsatzes: -Deaktiviert Shadow-RAM -Deaktiviert L2-Cache (Sockel-7 oder darunter) -Programmiert Basischipsatz-Register Arbeitsspeicher erkennen -Auto-Erkennung der DRAM-Größe, Typ und ECC. -Auto- Erkennung des L2 Cache (Sockel-7 oder darunter) Kopiert den komprimierten BIOS-Code zum DRAM Veranlässt den Chipsatz-Hook den BIOS zurück zu E000 &...
  • Seite 68 Testet 8259 Interrupt Mask Bits für Kanal 1. Testet 8259 Interrupt Mask Bits für Kanal 2. Testet 8259-Funktion. Initialisiert den EISA-Sockel 1. Berechnet den gesamten Arbeitsspreicher durch Testen des letzten doppelten Wortes jeder 64K-Seite. 2. Programmiert die Write-Zuweisung für den AMD K5 CPU. AA8-DuraMAX...
  • Seite 69 POST Code Definition 1. Programmiert MTRR des M1 CPU 2. Initialisiert den L2-Cache für den CPU der P6-Klasse & programmiert den CPU mit angemessenen cacheablen Bereich. 3. Initialisiert APIC für den CPU der P6-Klasse. 4. Regelt den cacheablen Bereich zu einem Kleinerem auf der MP-Plattform, falls die cacheablen Bereiche zwischen jedem CPU nicht identisch sind.
  • Seite 70 Aktualisiert Tastatur-LED & Wiederholfrequenz 1. Baut die MP-Tabelle auf 2. Baut & aktiviert ESCD 3. Stellt das Jahrhundert auf das 20. oder 19. Jahrhundert im CMOS ein 4. Lädt die CMOS-Zeit in den DOS-Zeitzähler 5. Baut die MSIRQ-Routingtabelle. Bootversuch(INT 19h) AA8-DuraMAX...
  • Seite 71 POST Code Definition AC2003 POST Code Definition: POST Beschreibung (hexadezimal) Hochfahren 8.1. Starten der Hochfahr-Sequenz 8.2. ATX Netzteil aktivieren 8.3. ATX Netzteil betriebsbereit 8.4. DDR Spannung bereit 8.5. Setup PWM für CPU Innenspannung 8.6. Bestätigen von PWM für CPU Innenspannung 8.7.
  • Seite 72 Anhang G Anhang G AA8-DuraMAX AA8-DuraMAX...

  • Seite 73: Anhang H. Troubleshooting (Ist Hilfe Nötig?)

    Troubleshooting (Ist Hilfe nötig?) Anhang H. Troubleshooting (Ist Hilfe nötig?) F & A: F: Muss ich das CMOS löschen, bevor ich ein neues Motherboard in mein Computersystem einbaue? A: Ja, wir empfehlen Ihnen sehr, das CMOS vor der Installation eines neuen Motherboards zu löschen. Bitte setzen Sie die CMOS-Brücke von ihrer voreingestellten 1-2-Position einige Sekunden lang auf 2-3 und dann wieder zurück.
  • Seite 74 Problem am Soundkartentreiber liegt. Schreiben Sie die Modelle von Soundkarte und Motherboard und die BIOS-Identifikationszahl in das Formblatt für technische Hilfe (s. Anweisungen) und beschreiben das Problem im vorgegebenen Feld. Wir zeigen Ihnen, wie das“Formblatt für Technische Hilfe” auszufüllen ist. AA8-DuraMAX...
  • Seite 75 Um dieses “Formular für Techniche Unterstützung” auszufüllen, folgen Sie den folgenden Schritt-für-Schritt-Anleitungen: . MODELL: Notieren Sie die Modellnummer, die Sie in der Benutzeranleitung finden können. Beispiel: AA8-DuraMAX . Motherboard-Modellnummer (REV): Notieren Sie die Motherboard-Modellnummer, die auf das Motherboard als “REV:*.**” geklebt ist.

  • Seite 76: Formblatt Für Technische Hilfe

    Anhang H Formblatt für technische Hilfe Firma: Phone Number: Kontakt Person: Fax Number: E-mail Address: Modell BIOS ID # Motherboard Modell Nr. TREIBER REV OS/Anwendungsprogramm Hardware Marke Technische Daten IDE1 Festplatte IDE2 IDE1 CD-ROM-Laufwerk IDE2 Systemspeicher (DRAM) ZUSATZKARTE Problembeschreibung: AA8-DuraMAX...

  • Seite 77: Anhang I. Wo Sie Technische Hilfe Finden

    (in Europa) http://www.abit.nl Vielen Dank für Ihre Wahl von ABIT-Produkten. Die Firma ABIT verkauft alle ihre Produkte über Vertriebshändler, Importeure und Systemintegrierer, aber nicht direkt an Endverbraucher. Bevor Sie uns für technische Hilfe e-mailen, fragen Sie bitte Ihren oder Integrierer, ob Sie bestimmte Dienstleistungen benötigen, denn sie sind diejenigen, die Ihnen Ihr System...
  • Seite 78 6. Kontakt mit ABIT. Wenn Sie sich mit ABIT direkt in Verbindung setzen möchten, können Sie E-Mail an die technische Hilfe bei ABIT. Wenden Sie sich bitte zuerst an das Support-Team unserer Ihnen am nächsten liegenden Zweigstelle. Sie sind mit den lokalen...
  • Seite 79 Wo Sie Technische Hilfe finden Nordamerika und Südamerika: Japan: ABIT Computer (U.S.A.) Corporation ABIT Computer (Japan) Co. Ltd. 45531 Northport Loop West, Fax: 81-3-5396-5110 Fremont, California 94538, U.S.A. http://www.abit4u.jp Tel: 1-510-623-0500 Fax: 1-510-623-1092 Shanghai: sales@abit-usa.com ABIT Computer (Shanghai) Co. Ltd.
  • Seite 80 Sie das Produkt gekauft haben. Dort sollten Sie in den Genuß von Rückgabe- und Ersatzklauseln kommen können. 8. Meldung von Kompatibilitätsproblems an ABIT. Aufgrund der riesigen Menge an E-mail-Nachrichten, die wir täglich empfangen, sind wir gezwungen, bestimmten Nachrichten größere Bedeutung als anderen zuzuweisen. Aus diesem Grunde stehen Kompatibilitätsprobleme, die uns gemeldet werden, inklusive detaillierter Information zu...
