Bezugsquelle: Sonnenschein Kommunikationstechnik
Autor: Karl Jelinek (Wien) & Ralf Sonnenschein (Essen)
© Copyright 2014 Ralf Sonnenschein Kommunikationstechnik nach § 106 ff Urheberrechtsgesetz.
© 2014 Sonnenschein Kommunikationstechnik (45136 Essen)

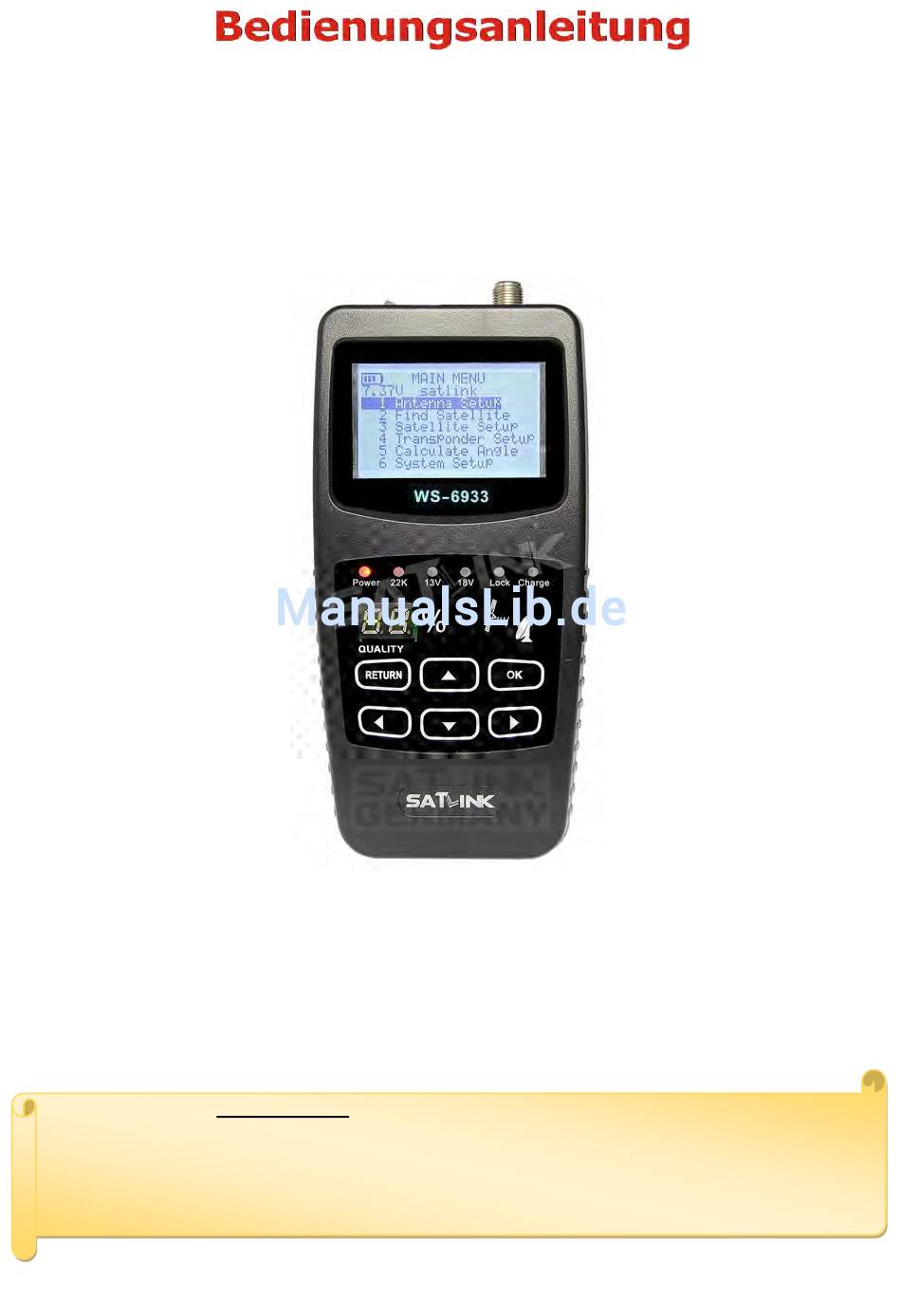

SATLINK
Handbuch Version 1.0
Firmware-Version 1.02
Stand vom: April 2014
ANTENNENMESSGERÄT
SATLINK
DVB-S/S2
Camping Satfinder
Westfalenstrasse 93
45136 Essen
http://satlink.info Tel. +49 (0) 201 85 86 013
WS-6933
WS-6933
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Satlink WS-6933
Inhaltszusammenfassung für Satlink WS-6933
- Seite 1 Bezugsquelle: Sonnenschein Kommunikationstechnik Westfalenstrasse 93 45136 Essen http://satlink.info Tel. +49 (0) 201 85 86 013 Autor: Karl Jelinek (Wien) & Ralf Sonnenschein (Essen) © Copyright 2014 Ralf Sonnenschein Kommunikationstechnik nach § 106 ff Urheberrechtsgesetz. © 2014 Sonnenschein Kommunikationstechnik (45136 Essen)
-
Seite 2: Inhaltsverzeichnis
Bezeichnung Seite Funktionsumfang des WS-6933 Ansicht und Bezeichnung des WS-6933 Einleitung Einschalten Menüaufbau Hauptmenü Menü: Antennen Installation Menü: Setup finden Menü: Satelliten Setup Menü: Transponder Setup Menü: Calculate Angle Koordinaten Eingabe Menü: System Setup Hilfreiche Tipps und Anwendungen 11 - 12 Einige Begriffe aus der Satellitensprache Exklusiv –... -
Seite 3: Funktionen
Funktionsumfang 12 Menüsprachen LC Display 2,1“ 59,6 x 43 mm Grosse LED-Signalanzeige zum besseren Ablesen bei sonnigem Wetter LNB Typ Universal & KU-Band Frequenzbereich: 950 - 2150 MHz Winkelberechnung von Azimuth, Elevation LNB-Tilt (Nach Koordinationsdaten Eingabe) ... -
Seite 4: Einleitung
Alle wichtigen Messdaten, die zur optimalen Einrichtung eines Satelliten erforderlich sind, werden am Display angezeigt. Das WS-6933 verfügt über eine statische NIT-Erkennung zum sicheren Identifizieren eines empfangenen Satellitensignals. Der Satellitenspiegel kann im Gegensatz zu herkömmlichen Messgeräten sehr schnell gedreht werden. -
Seite 5: Menü: Antennen Installation
1 Antennen Installation Erläuterung: In diesem Menü werden die relevanten Einstellungen, die zur Suche eines Satelliten erforderlich sind vorgenommen. Navigieren sie mit den ◄► Pfeiltasten zu Antennen Installation und drücken sie die OK-Taste. Satelliten Auswahl für Scanvorgang Sat Name: Mit den ◄► Pfeiltasten gelangen sie zu der Satelliten Auswahl. Mit den ▲▼... -
Seite 6: Menü: Setup Finden
2 Setup finden Erläuterung: Nachdem sie im vorherigen Menü alle Einstellungen vorgenommen haben, können sie mit der Suche des eingestellten Satelliten beginnen. Öffnen sie dazu das Menü, Setup finden, wo die Satelliten-Suche durchgeführt wird. Beispiel Astra 19,2°E: Richten sie zuerst die Sat Schüssel mit dem LNB nach Süden aus. Drehen sie die Sat Schüssel langsam nach Osten bis das Signal von Astra 19,2 am Messgerät angezeigt wird. -
Seite 7: Menü: Satelliten Setup
3 Satelliten Setup Erläuterung: In diesem Menü können sie Satelliten: 1. Hinzufügen 2. Anzeigen (Satelliten auszeigen) Display Anzeige 3. Löschen ( Satelliten stornieren) Display Anzeige Satelliten Management Satelliten hinzufügen Öffnen sie dieses Menü mit der OK-Taste. Hier können sie folgende Einstellungen festlegen: Satellitennamen LNB-Type Low-/HI-Frequenz... -
Seite 8: Menü: Transponder Setup
4 Transponder Setup Erläuterung: In diesem Menü können sie Transponder: 1. Hinzufügen 2. Anzeigen (Satelliten auszeigen) Display Anzeige 3. Löschen ( Satelliten stornieren) Display Anzeige Für Transponder wird die Abkürzung TP verwendet. Transponder Management TP hinzufügen Öffnen sie dieses Menü mit der OK-Taste. Es wird ihnen die Satellitenliste angezeigt. -
Seite 9: Menü: Calculate Angle
5 Calculate Angle Erläuterung: Diese Funktion dient zur Berechnung von Azimuth, Elevation und LNB-Skew. Nach Eingabe der Koordinaten ihres Standortes werden ihnen die berechneten Werte angezeigt. Koordinaten Eingabe Sat Long: Stellen sie hier den Satelliten ein den sie suchen. Beispiel: 19,2 E für Astra 19,2°E OK aktiviert den Editiermodus. -
Seite 10: Menü: System Setup
6 System Setup Erläuterung: In diesem Menü werden die grundlegenden Betriebsparameter des WS-6933 vorgenommen. System Einstellungen Set Language: Mit den Pfeiltasten ◄► wählen sie die Sprache aus. Englisch, Persisch, Arabisch, Französisch, Türkisch, Polnisch, Italienisch, Spanisch, Deutsch, Holländisch, Portugiesisch, Slowakisch. Key Press Beep: Schaltet die Tastentöne ein/aus... -
Seite 11: Hilfreiche Tipps Und Anwendungen
Hilfreiche Tipps und Anwendungen Um Ihnen das Einmessen Ihrer Satanlage zu erleichtern habe ich folgende Tipps. Dieses Beispiel bezieht sich auf Astra 19,2° der Vorgang ist aber für jeden anderen Satelliten der gleiche. Es ist wichtig, dass sie bei der Montage des Wandhalters Schritt 1 darauf achten, dass sich dieser waagrecht wie senkrecht in der Waage befindet. - Seite 12 Schritt 3 Osten bis das Signal von Astra 19,2 am Messgerät angezeigt wird. Wenn sie jetzt ein TV-Bild haben, drücken sie am Satfinder die Info Taste. Hier sehen sie relevante Daten. Führen sie die Feinjustierung durch. Das heißt, bis die besten Pegelwerte erreicht sind. Führen sie die Drehung nur in kleinsten Schritten durch.
-
Seite 13: Einige Begriffe Aus Der Satellitensprache
Besteht aus Oberband und Unterband (High+Low) Ist der Eingangspegel in dBµV Exklusiv – Distribution – Deutschland Sonnenschein Kommunikationstechnik Westfalenstrasse 93 Ihr Partner mit den besondern Service 45136 Essen http://satlink-forum.de http://satlink.de Wir bieten: First Level Support Garantie auch nach Garantiezeit. Kontakt: Laufend neue Informationen Tel.: +49 (0) 201 858 6013... -
Seite 14: Technische Daten

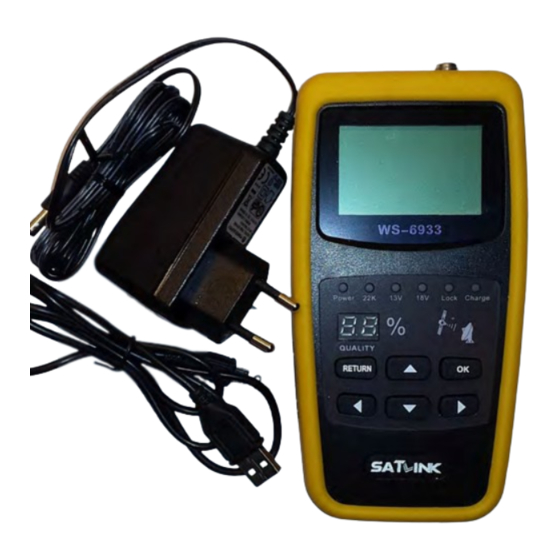

100 - 240 V / AC 50/60 Hz / DC 12 V / 1 A Abmessungen: H x B x T 16 x 8 x 4 cm Gewicht: 0,25 kg Lieferumfang: WS-6933 Gummischutzhülle USB-Datenkabel 220V/12V Ladeadapter Bedienungsanleitung Englisch Deutsche Bedienungsanleitung (Download) © 2014 Sonnenschein Kommunikationstechnik (45136 Essen) -
Seite 15: Hinweise Für Eingebaute Batterie
Bei der Erstellung dieser Bedienungsanleitung wurde auf das derzeit installierte Betriebssystem Vers. 1.02 eingegangen. Da die Software Ihres Satlink WS-6933 ständig weiterentwickelt wird, ist es möglich, das nach einem Softwareupdate einige Abweichungen zu dieser Anleitung bestehen. Da wir permanent versuchen, eventuelle Fehler zu beheben, wenn möglich, auch neue Funktionen zu implementieren oder vorhandene Funktionen zu optimieren, veraltet die gedruckte Anleitung naturgemäß... -
Seite 16: Produktbeschreibung
Sie fahren auf einen Campingplatz und möchten so schnell und einfach es irgendwie geht die eigene Satellitenanlage in Betrieb nehmen. Wir haben die Lösung: Kein lästiges Einstellen mehr zu zweit. Mit dem Satlink WS-6933 HD sind Sie in der Lage den gewünschten Satelliten in kurzer Zeit zu finden und den Satellitenspiegel sehr genau einzustellen. Ultra-Portabel: Das Satlink WS-6933 HD ist ein Kompakter Satellliten-Finder. -
Seite 17: Satelliten & Transponder-Edit-Tool
Satelliten & Transponder-Edit-Tool Mit der PC Software können Sie die Transponder / Satellitenliste bearbeiten. • • Satellitendaten bearbeiten, hinzufügen & entfernen Transponderdaten bearbeiten, hinzufügen & entfernen • © 2014 Sonnenschein Kommunikationstechnik (45136 Essen) -
Seite 18: Hinweise Zum Support, Hilfe-Videos Auf Youtube
Wir bieten: First Level Support garantiert auch über die Garantiezeit hinaus Laufend neue Informationen Erfahrungsaustausch mit anderen Usern Fragen direkt an den Support senden Hinweis: Auf YouTube finden Sie außerdem Hilfe-Videos zu all unseren Messgeräten. http://www.youtube.com/user/Satlinkmeters Database: ...
