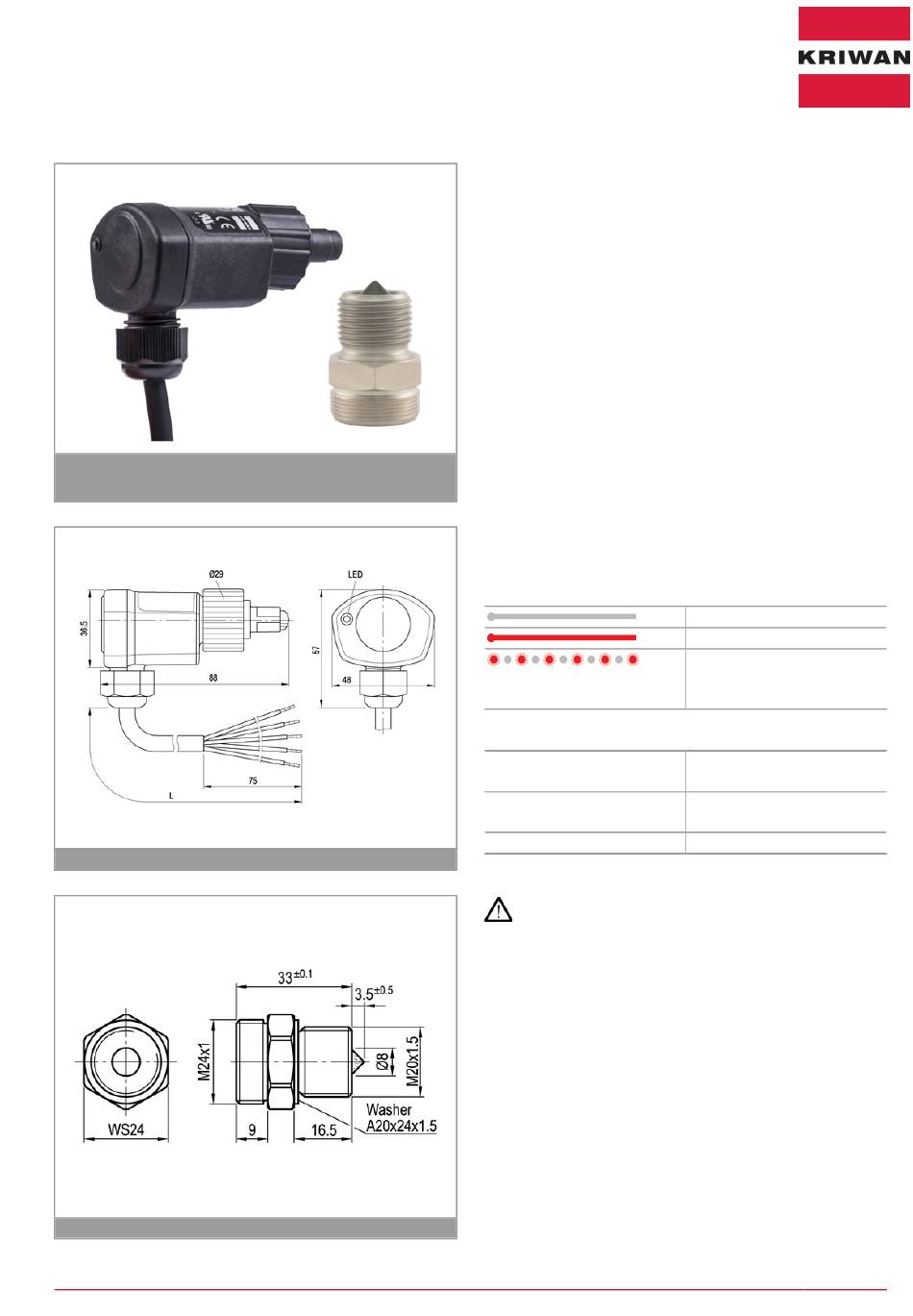

KRIWAN INT 276 CN EX Betriebsanleitung

Betriebsanleitung
INT 276 CN EX Niveauüberwachung
®
Abbildung ähnlich. Lieferumfang kann abweichen.
KRIWAN Industrie-Elektronik GmbH • 800.00124.0 • Technische Änderungen vorbehalten
Anwendung
Die optische Niveauüberwachung INT276 CN EX ermöglicht
eine berührungslose Einpunktmessung von Flüssigkeitsniveaus,
vorzugsweise bei Verdichtern, Pumpen oder Behältern. Dazu wird
das optische Einschraubteil fest an der Messstelle eingebaut. Das
elektronische Auswerteteil wird im Einschraubteil montiert und kann
ausgetauscht werden, ohne den Kreislauf des zu überwachenden
Mediums zu öffnen. Das INT276 CN EX ist für den Einsatz in
explosionsgefährdenden Bereichen geeignet (siehe Technische
Daten).
Funktionsbeschreibung
Infrarote Lichtimpulse des Auswerteteils werden im Glaskegel
des Einschraubteils bei Flüssigkeit absorbiert und bei gasförmiger
Umgebung reflektiert. So erkennt das INT276 CN EX den
Flüssigkeitsstand sicher. Zeitverzögerte Reaktionen verhindern
Fehlschaltungen, die durch kurzzeitige Schwankungen der
Flüssigkeit verursacht werden. Bei zu niedrigem Niveau oder einer
INT276 CN EX
Störung schaltet das Relais ab. Der potenzialfreie Schließerkontakt
kann direkt in einer Sicherheitskette ohne Hilfsrelais verdrahtet
werden. Eine integrierte Eigenüberwachung sorgt für erhöhte
Betriebssicherheit, eine Einbaukontrolle sichert die fachgerechte
Montage. Den aktuellen Status signalisiert eine eingebaute LED
(siehe Blinkcode).
Blinkcode
Bestellangaben
INT276 CN EX Niveauüber-
wachung (115 V)
INT276 CN EX Niveauüber-
wachung (230 V)
Weitere Produktinformationen
Maße in mm
Sicherheitshinweise
Die Montage bzw. Demontage und die Bedienung ist nur von
Fachpersonal vorzunehmen. Die gültigen europäischen sowie
länderspezifischen Richtlinien für den Anschluss elektrischer
und kältetechnischer Betriebsmittel sind einzuhalten.
Alle Teile der Anlage können unter Druck stehen. Vor der
Montage bzw. Demontage des optischen Einschraubteiles
muss die Einbaustelle in drucklosen Zustand gebracht
werden.
Die zu messende Flüssigkeit kann an der Messstelle
auslaufen. Daher dafür sorgen, dass kein Öl an der Montage-
stelle ansteht.
Das Auswerteteil INT276 CN EX darf nur mit dem beigefügten
Einschraubteil (02 K 465 S21) verwendet werden.
Besondere Bedingungen für den sicheren Betrieb
Gehäuse und Gehäuseteile aus Kunststoff wurden nach EN60079-0
für Gruppe II und niedriger mechanischer Gefahr, mit einer
Schlagenergie von 4 Joule geprüft.
Maße in mm
Niveau gut
Niveau fehlt
Interne Störung,
Spannungsversorgung zu niedrig
oder fehlerhafte Montage
41 K 484 S080
52 K 484 S080
Siehe www.kriwan.com
1/2
