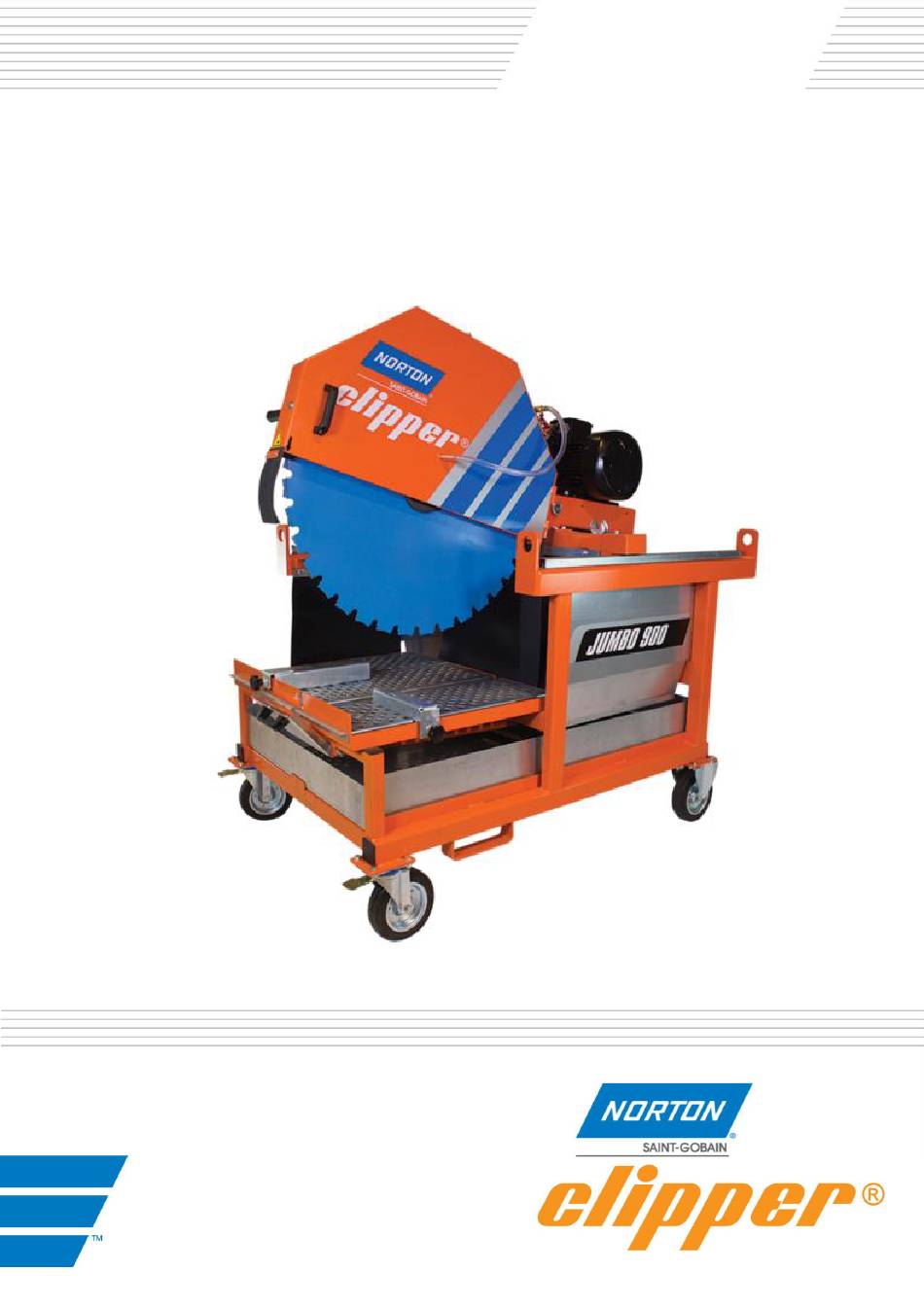

- Seite 1 Jumbo 900/1000 E 400V BETRIEBSANLEITUNG Übersetzung der Originalbetriebsanleitung...
- Seite 2 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE...
- Seite 3 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE Konformitätserklärung Der unterzeichnende Hersteller: SAINT - GOBAIN ABRASIVES S.A. 190, BD J. F. KENNEDY L- 4930 BASCHARAGE erklärt hiermit, dass folgendes Produkt: JUMBO 900 400V 70184613939 Steinsäge: Artikelnummer: JUMBO 1000 400V 70184621669 den Anforderungen folgender Richtlinien: ...
- Seite 4 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE...
- Seite 5 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE JUMBO 900/1000 E 400V BETRIEBSANLEITUNG SEITE 1 GRUNDLEGENDE SICHERHEITSHINWEISE ................6 1.1 Symbole ..........................6 1.2 Typenschild ..........................7 1.3 Sicherheitshinweise ....................... 7 2 MASCHINENBESCHREIBUNG ....................9 2.1 Kurzbeschreibung ........................9 2.2 Verwendungszweck ....................... 9 2.3 Übersicht über die Baugruppen ....................
- Seite 6 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE 1 GRUNDLEGENDE SICHERHEITSHINWEISE Die Jumbo 900/1000 ist ausschließlich zum Sägen von abrasiven Baumaterialien hauptsächlich vor Ort, auf der Baustelle, bestimmt. Eine andere oder darüber hinausgehende Benutzung entgegen den Hinweisen des Herstellers gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht. Das Risiko trägt allein der Anwender.
- Seite 7 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE 1.2 Typenschild Das auf der Maschine angebrachte Typenschild enthält folgende wichtige Daten: Gewicht Maschinenmodell Artikelnummer Produktionsjahr Max. Blattdurchmesser Bohrung Maschinentyp Sicherheitsnorm Seriennummer Leistung Drehzahl Schneidwelle 1.3 Sicherheitshinweise Vor Beginn der Arbeiten Machen Sie sich vor Arbeitsbeginn an der Einsatzstelle mit der Arbeitsumgebung vertraut. Zur Arbeitsumgebung gehören z.
- Seite 8 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE Schalten Sie die Maschine vor jedem Eingriff aus und trennen Sie diese vom Netz. Der EIN/AUS-Schalter kann mit einem Sicherheitsschloss gesichert werden. Vermeiden Sie den Kontakt der elektrischen Anschlüsse mit Wasserspritzern oder Feuchtigkeit. ...
- Seite 9 Einsatz auf der Baustelle gedacht ist . Die Maschine zeichnet sich insbesondere durch Detailgenauigkeit und die Qualität der verwendeten Materialien aus, was auch für alle anderen NORTON CLIPPER-Produkte gilt. Die Maschine und deren Bauteile wurden gemäß höchsten Standards zusammengebaut und gewährleisten so eine lange Lebensdauer und einen minimalen Wartungsaufwand.
- Seite 10 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE Grundgestell (1) Verstärkte Schweißkonstruktion aus Stahl für perfekte Stabilität. Das Gestell umfasst eine Wasserwanne mit hohem Fassungsvermögen und Verschlussstopfen. Das Gestell verfügt über integrierte Hebehalterungen (8) für einen problemlosen Transport und ist auf 4 Rädern befestigt, von denen zwei mit einer Verriegelung ausgestattet sind, um die Maschine während des Schneidens zu sichern.
- Seite 11 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE Spannung anliegt. Der Motor verfügt über einen thermischen Überlastungsschutz. Eine thermische Überlastung kann aus zwei Gründen auftreten: a- Bei leichter Belastung, wenn die Verbindung nicht ordnungsgemäßhergestellt wurde oder eine Phase nicht belastet ist. Die Anschlüsse und die Spannung pro Phase müssen vor dem erneuten Einschalten der Maschine überprüft werden.
- Seite 12 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE 2.5 Angaben zu Vibrationsemissionen Vibrationsemissionen gemäß EN 12096. Messunsicherheit Verwendetes Maschine Gemessene Werkzeug Modell/Code Vibrationsemissionen m/s Modell/Code JUMBO 900 E 400V 70184613939 <2,5 Norton Pro BS - 12 JUMBO 1000 E 400V 70184621669 Der Vibrationswert ist niedriger und liegt nicht über 2,5 m/s ². ...
- Seite 13 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE 2.6 Angaben zu Geräuschemissionen Geräuschemissionen gemäß EN ISO 11201 und NF EN ISO 3744. Maschine Schalldruckpegel Messunsicherheit Schallleistungspegel Messunsicherheit K Modell/Code (Schallleistungspegel EN ISO 11201 (Schalldruckpegel NF EN ISO 3744 NF EN ISO 3744) EN ISO 11201) JUMBO 900 E 400V 70184613939...
- Seite 14 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE 3 MONTAGE UND ERSTMALIGE INBETRIEBNAHME Die Maschine wird vollständig ausgerüstet geliefert. Sie ist nach Anschluss an das Stromnetz voll einsatzbereit. 3.1 Werkzeugmontage Es sind ausschließlich NORTON-Sägeblätter mit einem Durchmesser von 900 mm bei der Jumbo 900 und 1000 mm bei der Jumbo 1000 zu verwenden.
- Seite 15 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE 3.3 Einschalten der Maschine 400-V-Motor Den EIN/AUS-Schalter auf EIN stellen und anschließend den Stern-Dreieck-Schalter auf Y stellen . Warten, bis das Sägeblatt die maximale Drehzahl erreicht hat, und anschließend den Stern-Dreieck- Schalter auf drehen. Drehrichtung Die Drehrichtung ist auf dem Sägeblattgehäuse angegeben.
- Seite 16 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE 4 TRANSPORT UND LAGERUNG Für den sicheren Transport der Jumbo 900/1000 sind folgende Anweisungen zu befolgen. 4.1 Transportsicherung Vor dem Transport oder dem Versetzen der Maschine stets das Sägeblatt entfernen und die Wasserwanne leeren. Den Schneidkopf mit dem Verriegelungshaken und Griff arretieren. 4.2 Transportvorgang Die Maschine kann mithilfe der Räder auf einem ebenen Untergrund bewegt werden.
- Seite 17 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE 5 BETRIEB DER MASCHINE In diesem Abschnitt finden Sie wichtige Hinweise zum Aufstellen und Betrieb der Maschine. 5.1 Aufstellung 5.1.1 Angaben zum Aufstellungsort Sämtliche am Aufstellungsort befindliche Gegenstände entfernen, die den Arbeitsablauf behindern könnten.. ...
- Seite 18 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE Nach Beendigung des Schneidvorgangs die Handkurbel so drehen, dass das Blatt nicht mehr im Material dreht. Dann erst die Maschine ausschalten. Wenn z. B. bei sehr dichten und festen Materialien der Schneiddruck sehr groß ist, sollten 2 oder 3 flache Schnitte vorgenommen warden.
- Seite 19 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE 6 WARTUNG, PFLEGE UND INSPEKTIONEN Für eine langfristig gute Leistung der Jumbo 900/1000 ist folgender Wartungsplan einzuhalten: Sichtkontrolle (allgemeiner Zustand, Dichtigkeit) Gesamte Maschine Reinigen Flansch und gesamte Reinigen Befestigungseinheit des Blattes Motorkühlrippen Reinigen Riemenspannung Spannung prüfen und einstellen Wasserwanne Reinigen Wasserpumpe...
- Seite 20 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE 7 STÖRUNG - URSACHEN UND REPARATUR 7.1 Verhalten bei einer Störung Bei einer Störung während des Betriebs die Maschine ausschalten und vom Stromnetz trennen. Arbeiten an der Elektrik der Maschine dürfen nur von einem Elektrofachmann vorgenommen werden.
- Seite 21 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE 7.3 Schaltplan 400-V-Motor (JUMBO 900 und 1000)
- Seite 22 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE Kundendienst Erforderliche Angaben bei der Bestellung von Ersatzteilen: Seriennummer (sieben Ziffern) Ersatzteilnummer Genaue Bezeichnung Gewünschte Stückzahl Lieferanschrift Bitte geben Sie eindeutig die gewünschte Versandart an, z. B. „Express“ oder „per Luftpost“. Wird keine Versandart vorgegeben, so wird die für uns wirtschaftlichste Art gewählt, die nicht unbedingt die schnellste sein muss.
- Seite 23 Norton Clipper unter folgender Adresse: https://spareparts.nortonabrasives.com Für einen besonders schnellen Zugang können Sie zusätzlich den auf der Maschine vorhandenen QR-Code mit Ihrem Smartphone scannen: Dieser elektronische Katalog bietet Explosionszeichnungen und Ersatzteillisten für verschiedene Norton Clipper-Maschinen. Wählen Sie dort Ihr entsprechendes Produkt aus.
- Seite 24 VERS.2021.11.17 JUMBO 900/1000 E 400V_MAN_DE Für Maschinen, Ersatzteile, Verbrauchsmaterialien sowie Gewährleistungsansprüche und technische Beratung können Sie sich auch an unsere Niederlassungen wenden.
