Inhaltszusammenfassung für Gigasense LKV

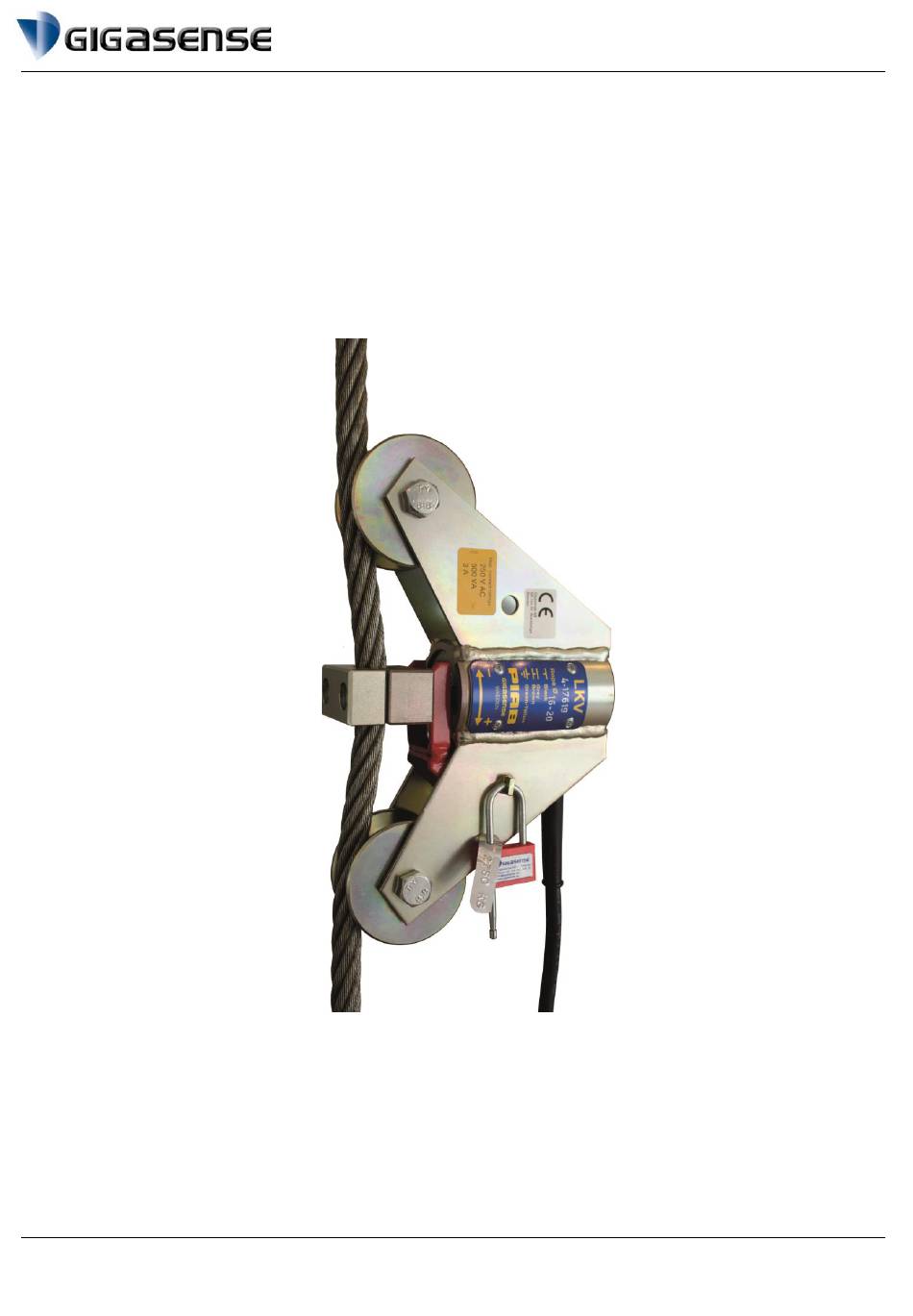

- Seite 1 Handbuch LKV/LKVX – Mechanischer Überlastschutz LKV/LKVX Mechanischer Überlastschutz Mechanische Schlaffseilerkennung Manual LKV_LKVX_002_230315_DE.docx Seite 1 / 12...
- Seite 2 Um den sicheren Betrieb zu garantieren, müssen die Instruktionen in diesem Handbuch, sowie örtlich geltende Gesetze und Vorschriften zur Arbeitssicherheit befolgt werden. Die Gigasense Produktgarantie gilt nicht falls andere Änderungen am Produkt, als die in diesem Handbuch beschriebenen, ausgeführt werden.
- Seite 3 Handbuch LKV/LKVX – Mechanischer Überlastschutz ab Werk eingestelltem Grenzwert“ und „INSTALLATION – mit ab Werk eingestelltem Grenzwert“ . Genauigkeits- und Kabelinformationen im Kapitel „Spezifikationen“ hinzugefügt. ALLGEMEINES – BESTIMMUNGSGEMÄSSE VERWENDUNG ..............4 AUFBAU ..............................4 SICHERHEITSINFORMATIONEN UND WARNUNGEN ................4 SPEZIFIKATIONEN ............................ 5 FUNKTION ..............................
- Seite 4 Überlastschutz verwendet und ein Modell als Schlaffseilerkennung. LKV/LKVX wurde für eine Funktionsart hergestellt und kann nicht für beide Funktionen verwendet werden. LKV/LKVX kann nur am Seilfestpunkt verwendet werden. LKV/LKVX kann innen und außen verwendet werden. Ein explosionsgeschütztes Modell, LKVX, ist für die Verwendung in potentiell explosiver Atmosphäre vorgesehen.
- Seite 5 Etikett „Gigasense“ aufgedruckt ist. Die hitzebeständige Version des LKV verwendet ein Vorhängeschloss mit Schlüssel. SPEZIFIKATIONEN • Typenkennzeichnung: LKV-1, LKV-2, LKV-4, LKV-8, LKV-12, LKV-16, LKV 01 UND LKV 08 EX-Modelle: LKVX-1, LKVX-2, LKVX-4, LKVX-8, LKVX-12, LKVX-16, LKVX 01 und LKVX 08 •...
- Seite 6 Handbuch LKV/LKVX – Mechanischer Überlastschutz 3. Platzieren Sie das LKV/LKVX am vorgesehenen Platz am Seil (A). Wichtig ist, dass das Seil nach unten zeigt. Die mitgelieferte Kette, kann für eine einfachere Montage, zur Entlastung des LKV/LKVX verwendet werden. 4. Montieren Sie die äußere Spannbacke und ziehen Sie die Inbusschrauben mit dem beiliegenden Schlüssel an (B).
- Seite 7 7. Kontrollieren Sie, dass das LKV/LKVX-Kabel frei hängt und nicht gedehnt wird, falls der Haken pendelt. Kontrollieren Sie, falls das LKV/LKVX unter einem Nivellierungsrad installiert wurde, dass dessen Bewegungen das installierte LKV/LKVX nicht beeinflusst. 8. Installieren Sie bei Bedarf den Endschalter.
- Seite 8 Annäherung an den Grenzwert über einen höheren Grenzwert erfolgen. Wenn ein Gewicht, dass der Überlasteinstellung entspricht, an den Haken gehängt wird und das LKV/LKVX nicht auslöst, drehen Sie die Mutter nach links (-) bis das LKV/LKVX auslöst. Falls der eingestellte Wert zu gering ist, drehen Sie die Mutter nach rechts (+) weit über den Grenzwert hinaus und...
- Seite 9 7. Schließen Sie, wenn ein AC-Steuerstromkreis verwendet wird, den Schutzleiter, gelb/grün, an den Schutzleiter der Hebevorrichtung an. 8. Kontrollieren Sie, dass das LKV/LKVX-Kabel frei hängt und nicht gedehnt wird falls der Haken pendelt. Kontrollieren Sie, falls das LKV/LKVX unter einem Nivellierungsrad installiert wurde, dass dessen Bewegungen das installierte LKV/LKVX nicht beeinflusst.
- Seite 10 2. Überlast/Schlaffseil Grenzwert unterbricht Hebe-/Senkstromkreis nicht - Grenzwert wurde aus unbekannten Gründen geändert Lösung: Kontrolle des Grenzwerts, mit einem geeignetem Prüfgewicht; ggf. Neueinstellung des Grenzwertes oder schicken Sie das Gerät zu Gigasense oder dem Vertreter zur Reparatur. - Der LKV/LKVX wurde mechanisch beschädigt Lösung: Austausch der Einheit oder Einsendung zur Reparatur...
- Seite 11 Handbuch LKV/LKVX – Mechanischer Überlastschutz IDENTIFIKATION UND ERSATZTEILE Identifikation: LKV-1, LKV-2, LKV-4, LKV-8, LKV-12, LKV-16, LKV 01 und LKV 08 Ex-Modelle: LKVX-1, LKVX-2, LKVX-4, LKVX-8, LKVX-12, LKVX-16, LKVX 01 und LKVX 08 Ersatzteilnummer LKV: Für wärmebeständige Modelle fragen Sie bitte Gigasense AB oder Ihren Vertreter.
- Seite 12 Das LKV/LKVX Überlastschutz erfordert keine Ersatzteile. In empfindlichen Zusammenhängen, bei denen ein Stillstand nicht vorkommen darf, empfehlen wir, ein Gerät zum schnellen Austausch auf Lager zu haben. CE-ZERTIFIKAT Hiermit versichert Gigasense AB, dass dieses Gerät die notwendigen Anforderungen erfüllt. KONTAKT Verkauf und Service Gigasense AB Stationsvägen 16,...
