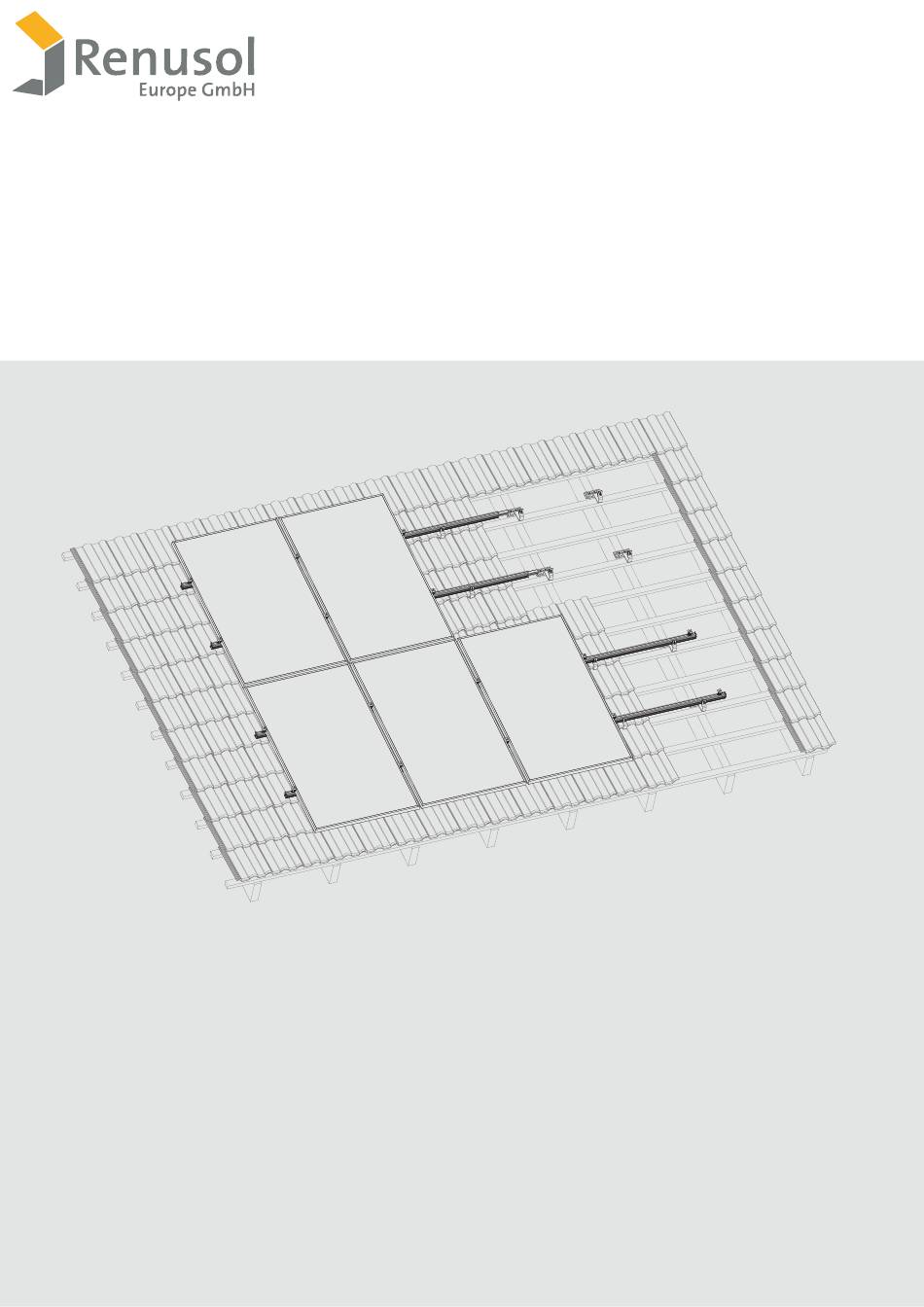

- Seite 1 DE | Installationsanleitung DE | Lesen Sie diese Installationsanleitung vor Montagebeginn! Montage nur durch sachkundige, qualifizierte Personen!
- Seite 2 Modulen und Montagesystem zu kompen- sieren, sollte alle 12m eine Unterbrechung dieser Installationsanweisung unter www. eingeplant werden. renusol.com. Hier finden Sie bei Bedarf An- leitungen in weiteren Sprachen. Beachten Sie bitte die Vorgaben der Modul- hersteller, des Hersteller der Dacheindeck- Prüfungen/Zertifizierungen: ung, sowie die lokalen Bestimmungen für...
- Seite 3 Einlagiges Schienen System - Horizontale Modul Ausrichtung Einlagiges Schienen System - Vertikale Modul Ausrichtung Renusol VS+ | 12/2023-v2 | 3/58...
- Seite 4 Zweilagiges Schienen System / Kreuzschienensystem- Horizontale Modul Ausrichtung Einlagiges Schienen System mit Stockschrauben,- Solarbefestigeranbindung - Horizontale Modul Ausrichtung 4/58 | Renusol VS+ |12/2023-v2...
- Seite 5 Einlagiges Schienen System mit Rauspund Verschraubung - Vertikale Modul Ausrichtung Anbindung an alternative Befestiger Renusol VS+ | 12/2023-v2 | 5/58...
- Seite 6 1. Querverweis Horizontal - Nicht löschen! Einlagiges Schienen System - Horizontale Modul Ausrichtung - Übersicht Conf igurator statics SIT 30 10mm / 13 mm (TX 30) 6/58 | Renusol VS+ |12/2023-v2...
- Seite 7 ≈ 24 mm ≈ 24 mm Ohne eine statische Berechnung durch den Renusol-Configurator sollte die Kragarmlänge nicht länger als 300 mm sein. • Allgemeine Hinweise Conf igurator statics • Statische Berechnungen • Technische Projektübersicht www.pv-configurator.com Renusol VS+ | 12/2023-v2 | 7/58...
- Seite 8 Dachhaken nicht als Tritt. Dachziegel Distanzplatte 5 mm Der Ausleger des Dachhakens soll im montier- Dachlatte ten Zustand ca. 5mm Abstand zum Dachziegel Holzschraube aufweisen. Sparren Die Anzahl der Schrauben entnehmen Sie bitte Seite 51-54. 8/58 | Renusol VS+ |12/2023-v2...
- Seite 9 Sie bitte Seite 46-48. Bearbeiten Sie die Ziegel über den Dachhaken mit einem Winkelschleifer. Bearbeiten Sie den Ziegel gemäß Detailansicht A-A und B-B. Einlagiges Schienen System - Horizontale Modul Ausrichtung 15 Nm 250mm Renusol VS+ | 12/2023-v2 | 9/58...
- Seite 10 Einlagiges Schienen System - Horizontale Modul Ausrichtung L > 35 mm Einlagiges Schienen System - Horizontale Modul Ausrichtung 90° 10 Nm 10/58 | Renusol VS+ |12/2023-v2...
- Seite 11 Einlagiges Schienen System - Horizontale Modul Ausrichtung 10 Nm 10 Nm Renusol VS+ | 12/2023-v2 | 11/58...
- Seite 12 2. Querverweis Vertikal - Nicht löschen! Einlagiges Schienen System - Vertikale Modul Ausrichtung - Übersicht Conf igurator statics SIT 30 10mm / 13 mm (TX 30) 12/58 | Renusol VS+ |12/2023-v2...
- Seite 13 24 mm 24 mm >35 mm Ohne eine statische Berechnung durch den Renusol-Configurator sollte die Kragarmlänge nicht länger als 300 mm sein. • Allgemeine Hinweise Conf igurator statics • Statische Berechnungen • Technische Projektübersicht www.pv-configurator.com Renusol VS+ | 12/2023-v2 | 13/58...
- Seite 14 ≈ 24 mm ≈ 24 mm Ohne eine statische Berechnung durch den Renusol-Configurator sollte die Kragarmlänge nicht länger als 300 mm sein. • Allgemeine Hinweise Conf igurator statics • Statische Berechnungen • Technische Projektübersicht www.pv-configurator.com 14/58 | Renusol VS+ |12/2023-v2...
- Seite 15 Dachsparrens frei. Verwenden Sie den Dachhaken Dachhaken nicht als Tritt. Dachziegel Distanzplatte Der Ausleger des Dachhakens soll im montier- Dachlatte ten Zustand ca. 5mm Abstand zum Dachziegel Holzschraube aufweisen. Sparren Die Anzahl der Schrauben entnehmen Sie bitte Seite 51-54. Renusol VS+ | 12/2023-v2 | 15/58...
- Seite 16 Die folgende Ziegelbearbeitung gilt nur für Falzziegel. Bei Flach- ziegeln beachten Sie bitte Seite 46-48. Bearbeiten Sie die Ziegel über den Dachhaken mit einem Winkelschleifer. Bearbeiten Sie den Ziegel gemäß Detailansicht A-A und B-B. Einlagiges Schienen System - Vertikale Modul Ausrichtung 15 Nm 16/58 | Renusol VS+ |12/2023-v2...
- Seite 17 Einlagiges Schienen System - Vertikale Modul Ausrichtung 15 Nm Einlagiges Schienen System - Vertikale Modul Ausrichtung Renusol VS+ | 12/2023-v2 | 17/58...
- Seite 18 Kante der niedrigsten Mon- tageschiene (Abb. B) anschlägt. Hinweis: Der Anti-Rutsch-Schutz kann nur bei Modulen mit den entsprechenden Befes- tigungslöchern verwendet werden. Einlagiges Schienen System - Vertikale Modul Ausrichtung 10 Nm 10 Nm 90° 10 Nm 18/58 | Renusol VS+ |12/2023-v2...
- Seite 19 3. Querverweis Kreuschienenverbund - Nicht löschen! Doppellagiges Schienen System - Horizontale Modul Ausrichtung - Übersicht Conf igurator statics SIT 30 10mm / 13 mm (TX 30) Renusol VS+ | 12/2023-v2 | 19/58...
- Seite 20 ≈ 24 mm ≈ 24 mm Ohne eine statische Berechnung durch den Renusol-Configurator sollte die Kragarmlänge nicht länger als 300 mm sein. • Allgemeine Hinweise Conf igurator statics • Statische Berechnungen • Technische Projektübersicht www.pv-configurator.com 20/58 | Renusol VS+ |12/2023-v2...
- Seite 21 Dachsparrens frei. Verwenden Sie den Dachhaken Dachhaken nicht als Tritt. Dachziegel Distanzplatte Der Ausleger des Dachhakens soll im montier- Dachlatte ten Zustand ca. 5mm Abstand zum Dachziegel Holzschraube aufweisen. Sparren Die Anzahl der Schrauben entnehmen Sie bitte Seite 51-54. Renusol VS+ | 12/2023-v2 | 21/58...
- Seite 22 Die folgende Ziegelbearbeitung gilt nur für Falzziegel. Bei Flach- ziegeln beachten Sie bitte Seite 46-48. Bearbeiten Sie die Ziegel über den Dachhaken mit einem Winkelschleifer. Bearbeiten Sie den Ziegel gemäß Detailansicht A-A und B-B. Doppellagiges Schienen System - Horizontale Modul Ausrichtung 15 Nm 22/58 | Renusol VS+ |12/2023-v2...
- Seite 23 Doppellagiges Schienen System - Horizontale Modul Ausrichtung <200mm Doppellagiges Schienen System - Horizontale Modul Ausrichtung 10 Nm Renusol VS+ | 12/2023-v2 | 23/58...
- Seite 24 Doppellagiges Schienen System - Horizontale Modul Ausrichtung 35 mm Doppellagiges Schienen System - Horizontale Modul Ausrichtung 90° 24/58 | Renusol VS+ |12/2023-v2...
- Seite 25 Doppellagiges Schienen System - Horizontale Modul Ausrichtung 10 Nm 10 Nm Renusol VS+ | 12/2023-v2 | 25/58...
- Seite 26 4. Querverweis Stockschraube - Nicht löschen! Stockschrauben,- Solarbefestigeranbindung - Horizontale Modul Ausrichtung Conf igurator statics SIT 30 10mm / 13 mm (TX 30) 26/58 | Renusol VS+ |12/2023-v2...
- Seite 27 ≈ 24 mm ≈ 24 mm Ohne eine statische Berechnung durch den Renusol-Configurator sollte die Kragarmlänge nicht länger als 300 mm sein. • Allgemeine Hinweise Conf igurator statics • Statische Berechnungen • Technische Projektübersicht www.pv-configurator.com Renusol VS+ | 12/2023-v2 | 27/58...
- Seite 28 Stockschrauben,- Solarbefestigeranbindung - Horizontale Modul Ausrichtung 90° Stockschrauben,- Solarbefestigeranbindung - Horizontale Modul Ausrichtung 6,0 8,0 >10 (mm) Ø 14 mm Ø (mm) Ø 7,0 7,2 7,4 Ø (mm) Ø Ø 14 mm Ø Ø Ø 28/58 | Renusol VS+ |12/2023-v2...
- Seite 29 Stockschrauben,- Solarbefestigeranbindung - Horizontale Modul Ausrichtung >40 >48 M10: S7 M10: SW17 M10: SW17 <40 M12: S9 M12: SW19 M12: SW19 Renusol VS+ | 12/2023-v2 | 29/58...
- Seite 30 Stockschrauben,- Solarbefestigeranbindung - Horizontale Modul Ausrichtung >40 >48 M10: S7 M10: SW17 M10: SW17 <40 M12: S9 M12: SW19 M12: SW19 >40 >48 M10: S7 M10: SW17 M10: SW17 <40 M12: S9 M12: SW19 M12: SW19 30/58 | Renusol VS+ |12/2023-v2...
- Seite 31 Stockschrauben,- Solarbefestigeranbindung - Horizontale Modul Ausrichtung 1x R300000 = 12x R900274 R300000 R900274 Renusol VS+ | 12/2023-v2 | 31/58...
- Seite 32 Stockschrauben,- Solarbefestigeranbindung - Horizontale Modul Ausrichtung Stockschrauben,- Solarbefestigeranbindung - Horizontale Modul Ausrichtung 15 Nm 32/58 | Renusol VS+ |12/2023-v2...
- Seite 33 Stockschrauben,- Solarbefestigeranbindung - Horizontale Modul Ausrichtung 90° Stockschrauben,- Solarbefestigeranbindung - Horizontale Modul Ausrichtung 10 Nm 10 Nm 10 Nm Renusol VS+ | 12/2023-v2 | 33/58...
- Seite 34 5. Querverweis Rauspund - Nicht löschen! Einlagiges Schienen System mit Verschraubung in der Holzverschalung - Vertikale Modul Ausrichtung Conf igurator statics SIT 30 10mm / 13 mm (TX 30) 34/58 | Renusol VS+ |12/2023-v2...
- Seite 35 24 mm 24 mm >35 mm Ohne eine statische Berechnung durch den Renusol-Configurator sollte die Kragarmlänge nicht länger als 300 mm sein. • Allgemeine Hinweise Conf igurator statics • Statische Berechnungen • Technische Projektübersicht www.pv-configurator.com Renusol VS+ | 12/2023-v2 | 35/58...
- Seite 36 Der Zustand der Dachkonstruktion ist vor der Montage zu überprüfen. Darunter fällt z.B. die Qualität und Stärke von Sparren, Pfetten und der Dachabdichtung. Die Gebäudekonstruktion muss die zusätzlichen Lasten aus der Photovol- taikanlage sicher und dauerhaft aufnehmen können. 36/58 | Renusol VS+ |12/2023-v2...
- Seite 37 2 Schrauben auf mindestens 3 übereinanderliegenden Rauspundbrettern zu verschrauben, um eine gleichmäßige Lastweiterleitung in die Unterkonstruktion zu gewährleis ten. 4. Stellen sie sicher das der Dachhaken nicht auf dem Ziegel aufliegt. 5.Die Verschraubung des Dachhakens sollte durch alle Ausgleichselemente in den Rauspund erfolgen. Renusol VS+ | 12/2023-v2 | 37/58...
- Seite 38 Sie bitte Seite 46-48. Bearbeiten Sie die Ziegel über den Dachhaken mit einem Winkelschleifer. Bearbeiten Sie den Ziegel gemäß Detailansicht A-A und B-B. Einlagiges Schienen System mit Verschraubung in der Holzverschalung - Vertikale Modul Ausrichtung 15 Nm 38/58 | Renusol VS+ |12/2023-v2...
- Seite 39 Einlagiges Schienen System mit Verschraubung in der Holzverschalung - Vertikale Modul Ausrichtung 15 Nm Einlagiges Schienen System mit Verschraubung in der Holzverschalung - Vertikale Modul Ausrichtung Renusol VS+ | 12/2023-v2 | 39/58...
- Seite 40 Montageschiene (Abb. B) anschlägt. Hinweis: Der Anti-Rutsch-Schutz kann nur bei Modulen mit den entsprechen- den Befestigungslöchern verwendet werden. Einlagiges Schienen System mit Verschraubung in der Holzverschalung - Vertikale Modul Ausrichtung 10 Nm 10 Nm 10 Nm 40/58 | Renusol VS+ |12/2023-v2...
- Seite 41 5. Querverweis IFP Befestigung - Nicht löschen! Anbindung an alternative Befestiger Conf igurator statics SIT 30 10mm / 13 mm (TX 30) Renusol VS+ | 12/2023-v2 | 41/58...
- Seite 42 24 mm 24 mm >35 mm Ohne eine statische Berechnung durch den Renusol-Configurator sollte die Kragarmlänge nicht länger als 300 mm sein. • Allgemeine Hinweise Conf igurator statics • Statische Berechnungen • Technische Projektübersicht www.pv-configurator.com 42/58 | Renusol VS+ |12/2023-v2...
- Seite 43 ≈ 24 mm ≈ 24 mm Ohne eine statische Berechnung durch den Renusol-Configurator sollte die Kragarmlänge nicht länger als 300 mm sein. • Allgemeine Hinweise Conf igurator statics • Statische Berechnungen • Technische Projektübersicht www.pv-configurator.com Renusol VS+ | 12/2023-v2 | 43/58...
- Seite 44 Anbindung an alternative Befestiger Achtung! Beachten Sie hierbei bitte die Installationsanleitung des Her- stellers ihrer alternativen Befestigung. Abstand M10 = 15 Nm M12 = 40 Nm Anbindung an alternative Befestiger 15 Nm 44/58 | Renusol VS+ |12/2023-v2...
- Seite 45 Anbindung an alternative Befestiger Anbindung an alternative Befestiger 10 Nm 10 Nm 10 Nm Renusol VS+ | 12/2023-v2 | 45/58...
- Seite 46 Dachziegel zu schneiden, die den Dachhaken bedeckt, so dass der Ziegel flach liegt. Wenn die Dachziegel gerillt sind, muss auch in die Oberseite des unteren Dachziegels eine Aussparung geschnitten werden. Handhabung von drei verschiedenen Positionen: Sparren Sparren Sparren 46/58 | Renusol VS+ |12/2023-v2...
- Seite 47 Querverweis Ziegelbearbeitung Flachziegel_2 - Nicht löschen! Anhang - Flachziegel mit Genius roof solution Renusol VS+ | 12/2023-v2 | 47/58...
- Seite 48 Querverweis Ziegelbearbeitung Flachziegel_3 - Nicht löschen! Anhang - Flachziegel mit Genius roof solution 48/58 | Renusol VS+ |12/2023-v2...
- Seite 49 Anhang - Flachziegel mit Dichtbahn -> J Renusol VS+ | 12/2023-v2 | 49/58...
- Seite 50 35 - 80 mm 900183 125/50 181 mm 60 - 105 mm 900184 150/50 206 mm 85 - 130 mm 900185 160/50 216 mm 95 -140 mm 900186 200/50 256 mm 135 - 180 mm 65 mm 50/58 | Renusol VS+ |12/2023-v2...
- Seite 51 Dachhaken Biber, Dachhaken, Dachhaken, 90° RH Flat R420155 Dachhaken Schiefer R420150 Dachhaken, Edelstahl R900050 5x30 R900305 6 x 80 R900127 6 x 120 R900013 6 x 80 R900145 6 x 160 R900129 8 x 100 Renusol VS+ | 12/2023-v2 | 51/58...
- Seite 52 Querverweis Schrauben - Nicht löschen! Anhang - Dachhaken und Schrauben für Holzunterkonstruktionen R420171 Dachhaken, 15 Nm ≥5 mm ±80 mm ±25 mm 52/58 | Renusol VS+ |12/2023-v2...
- Seite 53 Querverweis Schrauben - Nicht löschen! Anhang - Dachhaken und Schrauben für Holzunterkonstruktionen R420172 Dachhaken, RH1 Flat 15 Nm ≥5 mm 5° 11° Renusol VS+ | 12/2023-v2 | 53/58...
- Seite 54 – – – – – 420180 – – – – – 420181 – – – – – 420182 – – – – – 420183 – – – – – 920003 – – – – – 54/58 | Renusol VS+ |12/2023-v2...
- Seite 55 Blank R400505 Blank 50x37x4200 mm R400505-B Schwarz VS+ Schienenverbinder 60 x 38 - R400533 R400529 50x37x4400 mm Blank R400506 50x37x6200 mm Blank R400509 Blank Zuschnitt R400509-B Schwarz Artikelnummer Länge Farbe R400535 60x38x3300 mm Blank Renusol VS+ | 12/2023-v2 | 55/58...
- Seite 56 Querverweis Klemmen - Nicht löschen! Modulklemmen R420080/ R420080-BE RS1 Mittel/ Endklemme R420081/ R420081-BE R420082/ R420082-BE Endklemme + Mittelklemme + R420083/ R420083-BE Kreuzschienenverbinder+ R900241 UNI-Erdungsklemme 56/58 | Renusol VS+ |12/2023-v2...
- Seite 57 Nationaler Anhang - Frankreich Renusol VS+ | 12/2023-v2 | 57/58...
- Seite 58 Nationaler Anhang Frankreich 58/58 | Renusol VS+ |12/2023-v2...
