Inhaltszusammenfassung für coloprint FOXFURY NOMAD 360

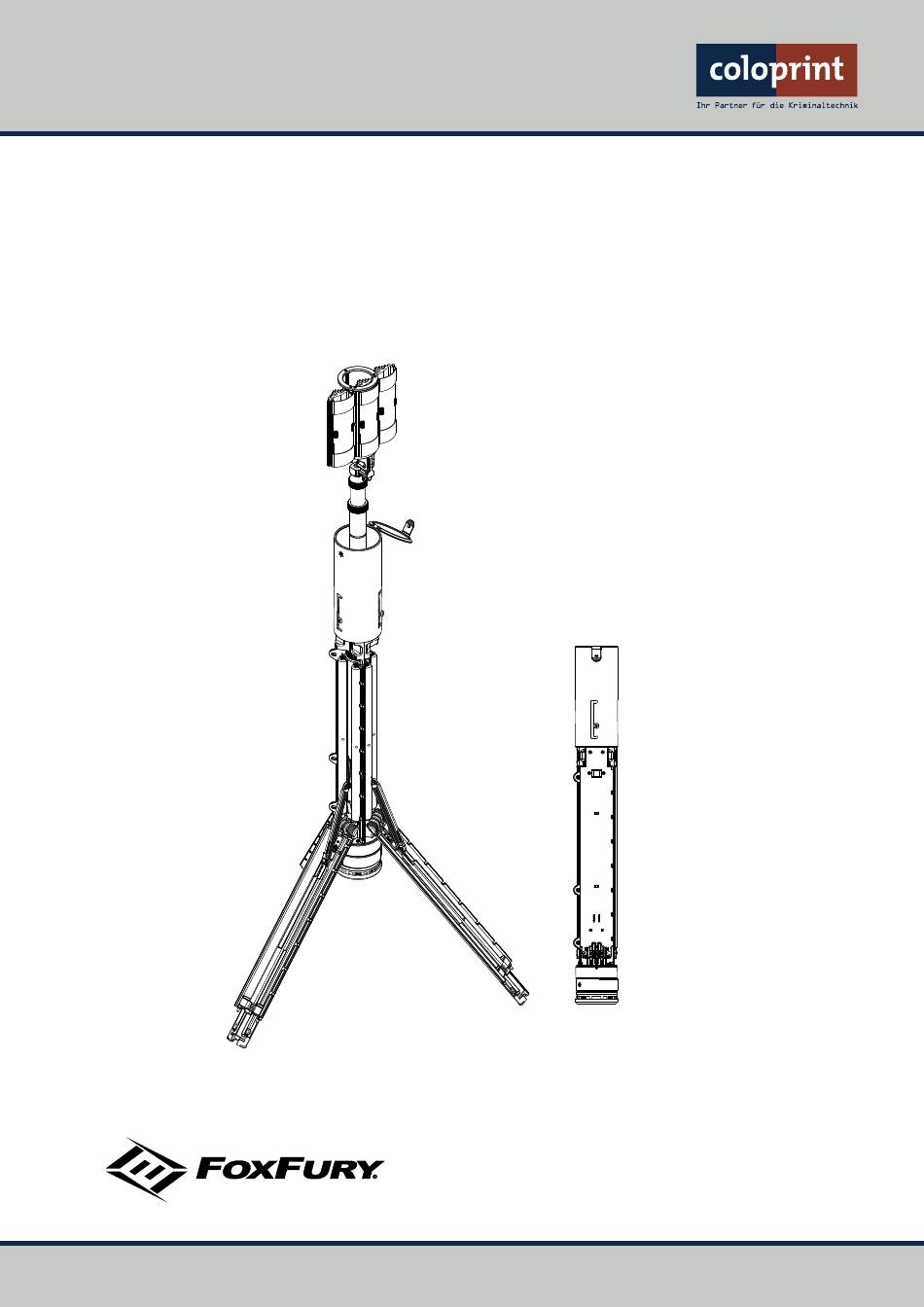

- Seite 1 Bedienungsanleitung LED-BELEUCHTUNGSSYSTEM NOMAD ® coloprint GmbH Giesenheide 40 D-40724 Hilden www.coloprint.de Seite 1...
- Seite 2 GmbH Giesenheide 40 D-40724 Hilden www.coloprint.de Seite 2...
- Seite 3 Akku Betriebsdauer Akkuladeanzeige Hinweise LAMPENKOPF Aufbau des Lampenkopfs Schwenkbarer und neigbarer Lampenkopf Standbeinverlängerungen und Nivellierlibelle Ankerband AUFBAU DER LEUCHTE 10-11 WARTUNG UND PFLEGE 12-17 TRANSPORT UND LAGERUNG LIEFERUMFANG ENTSORGUNG KLASSIFIZIERUNGEN SICHERHEITSHINWEISE coloprint GmbH Giesenheide 40 D-40724 Hilden www.coloprint.de Seite 3...
- Seite 4 LAMPENKOPF NEIGUNGSRAD ARRETIERUNGSCHRAUBE LAMPENKOPF (340º) TELESKOP- FESTSTELLRING TELESKOPAUSZUG NIVELLIERLIBELLE DECKEL FÜR SCHUTZBEHÄLTER (LICHTKOPF) ARRETIERUNG FÜR SCHUTZBEHÄLTER TRAGEGURT- BEFESTIGUNG AKKUSYSTEM AKKU LADEANZEIGE BEINVERRIEGELUNG EIN/AUS-/MODUS-SCHALTER LADEKABEL/ NETZANSCHLUSS DREIBEINSTATIV ANKERBAND FÜR SANDSACK O.Ä. STANDBEINVERLÄNGERUNGEN coloprint GmbH Giesenheide 40 D-40724 Hilden www.coloprint.de Seite 4...
- Seite 5 • Farbtemperatur 5.700 Kelvin, CRI90 • Aufgebaut in 20 Sekunden • 4 Betriebsarten (High, Medium, Low, Blinklicht) • Ladezustandsanzeige • Nylon-Gehäuse – IPX7-Schutz und Wasserdicht bis 3 Meter • Nivellierlibelle • Schultergurt für bequemes Tragen coloprint GmbH Giesenheide 40 D-40724 Hilden www.coloprint.de Seite 5...
- Seite 6 • Längere Ladezeiten können dazu führen, dass der Akku schneller altert und an Lebensdauer verliert. • Die Verwendung eines nicht von FoxFury gelieferten Ladegerätes (Ladekabel und Netzadapter) führt zum Erlöschen der Gewährleistung. coloprint GmbH Giesenheide 40 D-40724 Hilden www.coloprint.de Seite 6...
- Seite 7 Die Leuchte kann im Dauerbetrieb laufen, wenn diese an eine Stromquelle angeschlossen ist. Der Akku wird erst dann geladen, wenn die Leuchte komplett ausgeschaltet ist. Die Leuchte kann nicht mit 24 Volt geladen werden. coloprint GmbH Giesenheide 40 D-40724 Hilden www.coloprint.de...
- Seite 8 Sie die Streuung, indem Sie die Diffusorscheibe nach unten schieben (Fläche). FLÄCHE SPOT HINWEIS: Die Diffusorscheibe kann zu Wartungszwecken entfernt und gereinigt werden. Weitere Informationen finden Sie auf Seite 15. coloprint GmbH Giesenheide 40 D-40724 Hilden www.coloprint.de Seite 8...
- Seite 9 Standbeine herausschieben. Die Nivellierlibelle kann als Referenz verwendet werden. NIVELLIERLIBELLE STANDBEINVERLÄNGERUNG GELÖST ANKERBAND Bei starkem Wind oder extremen Wetterbedingungen befestigen Sie einen Sandsack oder ein gleichwertiges Gewicht an dem Ankerband. coloprint GmbH Giesenheide 40 D-40724 Hilden www.coloprint.de Seite 9...
- Seite 10 AUFBAU DER NOMAD ® STATIVBEINE VERRIEGELT STATIVBEINE ENTRIEGELT oder NEIGUNGSRAD SCHARNIERSCHRAUBE LAMPENKOPF (SEITENANSICHT) STANBEINVERLÄNGERUNG GELÖST coloprint GmbH Giesenheide 40 D-40724 Hilden www.coloprint.de Seite 10...
- Seite 11 • Bei starkem Wind oder extremen Wetterbedingungen befestigen Sie einen Sandsack oder ein gleichwertiges Gewicht an dem verdeckten Verankerungsband (siehe auf S. 4). DIE NOMAD 360 LEUCHTE IST JETZT EINSATZBEREIT! ® coloprint GmbH Giesenheide 40 D-40724 Hilden www.coloprint.de Seite 11...
- Seite 12 Die Leuchte verwendet 12 Akkueinheiten. Das Auswechseln der Akkus können Sie selbst oder durch unser Wartungs- und Reparaturcenter durchführen lassen. Wiederholen Sie die folgenden Schritte sechs (6) Mal, um alle 12 Akkus zu ersetzen. AKKUABDECKUNGEN AKKUABDECKUNGEN ENTFERNT AKKUS ENTFERNT coloprint GmbH Giesenheide 40 D-40724 Hilden www.coloprint.de Seite 12...
- Seite 13 Entfernen Sie die Akkukappen (rot und schwarz) von jedem Akku. Diese können Sie einfach mit den Fingern abziehen. • Ziehen Sie die Akkukappen NICHT an den Kabeln. WIEDERHOLEN SIE DIE SCHRITTE 2 - 4 FÜR DIE WEITEREN AKKUS. coloprint GmbH Giesenheide 40 D-40724 Hilden www.coloprint.de...
- Seite 14 Wenn dies nicht der Fall ist, überprüfen Sie die Akkus auf eventuelle Anschlussfehler an den Minus-/Pluspolen. Setzen Sie dann die Akkuabdeckung wieder auf die Akkus und ziehen Sie die vier (4) Schrauben fest. coloprint GmbH Giesenheide 40 D-40724 Hilden www.coloprint.de...
- Seite 15 Ziehen Sie die Diffusorscheibe aus dem Lampenenkopf heraus. HINWEIS: Wiederholen Sie die drei Schritte bei allen drei Lampenpanels. Um die Lampenpanels wieder einzusetzen, wiederholen Sie die oben genannten Schritte in umgekehrter Reihenfolge. coloprint GmbH Giesenheide 40 D-40724 Hilden www.coloprint.de Seite 15...
- Seite 16 Lebensdauer und Kapazität. AUSWECHSELN DER BATTERIEN • Ersetzen Sie immer ALLE Batterien. Mischen Sie NIEMALS alte und neue Batterien. • Achten Sie bei der Installation auf die richtige Polarität. coloprint GmbH Giesenheide 40 D-40724 Hilden www.coloprint.de Seite 16...
- Seite 17 Temperatur des Lampenkopfes an. • Warten Sie entweder, bis der Lampenkopf abgekühlt ist (normalerweise 10-20 Minuten), oder schützen Sie Ihre Hände (mit Arbeitshandschuhen oder einem Tuch), wenn Sie den Lampenkopf anfassen. coloprint GmbH Giesenheide 40 D-40724 Hilden www.coloprint.de Seite 17...
- Seite 18 Blicken Sie nicht über längere Zeit oder aus kurzer Entfernung (weniger als 0,6 m) in die LEDs. Der Hersteller FoxFury, LLC und coloprint GmbH sind nicht verantwortlich für die unsachgemäße Verwendung der NOMAD 360 Leuchte, sowie für mögliche Verletzungen oder Schäden.
