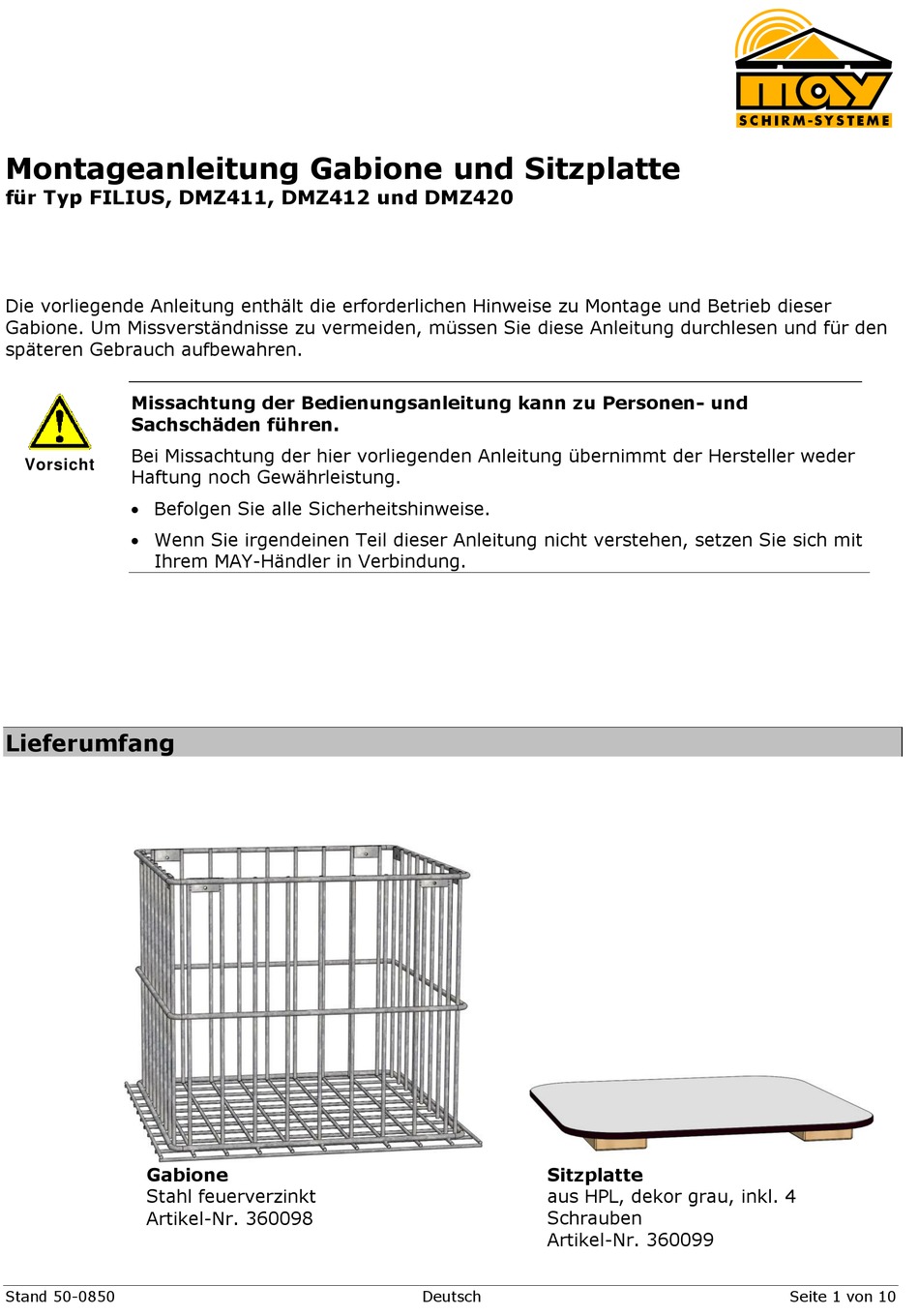

Montageanleitung Gabione und Sitzplatte
für Typ FILIUS, DMZ411, DMZ412 und DMZ420
Die vorliegende Anleitung enthält die erforderlichen Hinweise zu Montage und Betrieb dieser
Gabione. Um Missverständnisse zu vermeiden, müssen Sie diese Anleitung durchlesen und für den
späteren Gebrauch aufbewahren.
Missachtung der Bedienungsanleitung kann zu Personen- und
Sachschäden führen.
Bei Missachtung der hier vorliegenden Anleitung übernimmt der Hersteller weder
Vorsicht
Haftung noch Gewährleistung.
Befolgen Sie alle Sicherheitshinweise.
Wenn Sie irgendeinen Teil dieser Anleitung nicht verstehen, setzen Sie sich mit
Ihrem MAY-Händler in Verbindung.
Lieferumfang
Gabione
Stahl feuerverzinkt
Artikel-Nr. 360098
Stand 50-0850
Sitzplatte
aus HPL, dekor grau, inkl. 4
Schrauben
Artikel-Nr. 360099
Deutsch
Seite 1 von 10
Werbung
Verwandte Anleitungen für MAY FILIUS
Inhaltszusammenfassung für MAY FILIUS
- Seite 1 Montageanleitung Gabione und Sitzplatte für Typ FILIUS, DMZ411, DMZ412 und DMZ420 Die vorliegende Anleitung enthält die erforderlichen Hinweise zu Montage und Betrieb dieser Gabione. Um Missverständnisse zu vermeiden, müssen Sie diese Anleitung durchlesen und für den späteren Gebrauch aufbewahren. Missachtung der Bedienungsanleitung kann zu Personen- und Sachschäden führen.
- Seite 2 Montage 1. Lösen Sie die den Klemmhebel der Keil-Sockelklemme, damit Sie den Punkt 2 durchführen können. Klemmhebel 2. Lösen Sie mit einem 6-er Inbusschlüssel die M8-Zylinderkopfschraube. Drehen Sie die Schrauben gegen den Uhrzeigersinn auf, zwei Umdrehungen sind ausreichend. M8-Zylinderkopfschraube 6-er Inbusschlüssel Stand 50-0850 Deutsch Seite 2 von 10...
- Seite 3 3. Richten Sie die Keil-Sockelklemme so, wie dargestellt aus. 45° 45° Keil-Sockelklemme 4. Fixieren Sie die Zylinderkopfschraube mit dem 6-er Inbusschlüssel. M8-Zylinderkopfschraube 6-er Inbusschlüssel Stand 50-0850 Deutsch Seite 3 von 10...
- Seite 4 5. Stellen Sie den Schirm in das Hülsen-Oberteil und richten Sie sich nach folgender Anleitung: „MAY FILIUS DMZ118 Bedienungsanleitung“. Ein nicht fixierter Schirm kann lebensgefährliche Verletzungen verursachen. Wenn sich die Keil-Sockelklemme löst, bzw. nicht angezogen ist, kann der Schirm durch den Wind hochgehoben werden.
- Seite 5 Bei Stellplätzen mit starkem Windaufkommen muss das Gewicht erhöht werden. 9. Legen Sie die Sitzfläche in die Gabione ein. Entweder verwenden Sie die von der Firma MAY erworbene HPL-Sitzplatte (Artikel-Nr. 360099), oder Sie verwenden eine Eigenanfertigung. Im folgenden Kapitel „Sitzflächen Do-It-Yourself“ finden Sie Zeichnungen mit denen Sie arbeiten können.
- Seite 6 10. Vorbohren: Bohren Sie mit einem Ø 2,5 mm Bohrer 4 Löcher in die Holzleisten. Bohren Sie durch die Bohrungen der Metall-Befestigungslaschen in die lange Seite der Holzleiste. 11. Fixieren Sie die Sitzplatte mit den vier mitgelieferten Schrauben mit einem Torx 20. Für jede Ecke ist eine Schraube vorgesehen.
- Seite 7 Sitzplatte Do-It-Yourself Stand 50-0850 Deutsch Seite 7 von 10...
- Seite 8 Stand 50-0850 Deutsch Seite 8 von 10...
- Seite 9 Stand 50-0850 Deutsch Seite 9 von 10...
- Seite 10 Stand 50-0850 Deutsch Seite 10 von 10...
