01 | 2025
High
5
XL
MONTAGE- UND BEDIENUNGSANLEITUNG

Werbung

loading

Inhaltszusammenfassung für inwerk High 5 XL

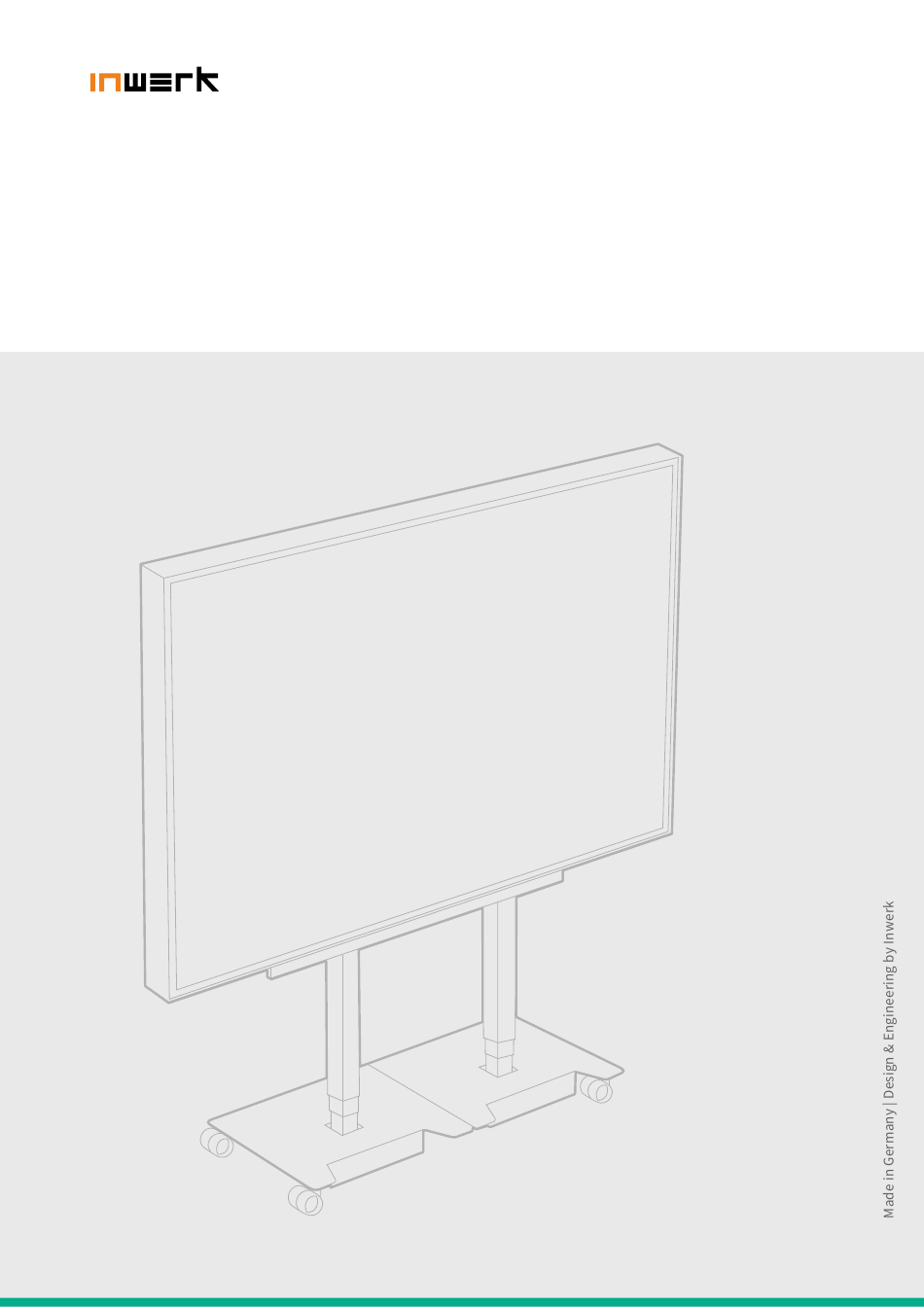

  • Seite 1 01 | 2025 High MONTAGE- UND BEDIENUNGSANLEITUNG...
  • Seite 3 SICHERHEITSHINWEISE Die Montage des Monitorhalters High5 XL muss aus Sicherheitsgründen von 2-3 Personen durchgeführt werden! Unterschätzen Sie nicht die Gefahren bei schweren Bauteilen! - Monitorhalter nur in der untersten Position durch den Raum bewegen. - Monitorhalter ausschließlich nur in der waagerechten Ebene benutzen. - Monitorhalter nie über kleine Stufen oder Teppichkanten ziehen.
  • Seite 4 LIEFERUMFANG 2x Paket 1 1x vormontierte Rollplatte mit Schublade Optionales Zubehör 2-fach Steckdosenleiste mit 2x USB-Chargern 1x Paket 2 Kabellose Fernbedienung 1x Rahmenaufbau 2x Vesa-Halterung-Profile Schrauben 2x Verbindungsblech 8x Zylinderkopfschraube M6x12, schwarz 2x Winkelhalteblech (Zugentlastung) 8x Senkkopfschraube M6x20, schwarz 1x Webcam-Haltewinkel 4x Zylinderkopfschraube M8x20, schwarz 15x Rund-Magnete 4x Unterlegscheibe Ø...
  • Seite 5 MONTAGEANLEITUNG Beide Rollplatten mit der Unterseite nach oben liegend nebeneinander legen. Die beiden Rollenpaare auf der Innenseite abschrauben und gegen die 2 Verbindungsbleche austauschen. Die abmontierten Rollen dienen Ihnen zur Reserve. Beide Schubladen von den Rollplatten demontieren. Schrauben sicher beiseite legen! Demontage: X Kabel vom Bedienelement durch die Öffnung der Rollplatte in den seitlichen...
  • Seite 6 Beide Hubsäulen von der Unterseite der Rollplatten hindurch in Position führen und festschrauben. Dabei Acht geben, dass die zuvor durchgeführten Kabel nicht gequetscht werden. 8x Zylinderkopfschraube M6 x 12 Beide Schubladen wieder anschrau- ben. (Optionale) Steckdosenleiste linksseitig an der Innenseite der Schublade festschrauben und das Kabel seitlich durch die Kammöffnung nach außen führen.
  • Seite 7 Nicht vergessen! Zwischen den Hubsäulen und dem Rahmenaufbau werden beidseitig die Zugentlastungsbleche für das Bedienelement mit verschraubt. Mehrfach über Kreuz festschrauben. 8x Inbus-Senkkopfschraube M6 x 20 Tipp: Montage mit 2 Personen durchführen. Erst einseitig verschrauben. Dann die 2. Hubsäule deckungsgleich zu den Anschraublö- chern des Rahmenaufbaus ausrichten bzw.
  • Seite 8 Tipp: Zwei Personen halten (sichern) den Monitor. Dritte Person schraubt rückseitig fest. Monitor mit den installierten Vesa- Halterungsprofilen mittig auf den Rahmenaufbau aufsetzen. Die Anschraub-Flansche zeigen zur Innenseite des Rahmenaufbaus. kippen Erst oben, dann unten den Monitor am festschrauben Rahmenaufbau festschrauben! 4x Zylinderkopfschraube M8 x 20, schwarz 4x Unterlegscheibe Ø...
  • Seite 9 Nach dem selben Prinzip funktioniert die Mini-PC-Halterung. Mit zwei Klett-Flauschbändern wird der Mini-PC* am Haltewinkel gebun- Klett- den und mit drei Magneten flexibel an Flausch- bänder der Innenseite des Rahmenaufbaus gehalten. Mini-PC Magnete Haltewinkel * nicht im Lieferumfang enthalten. Das Kabel vom Bedienelement kann jetzt in die Zugentlastung eingehängt werden.
  • Seite 12 WIR HELFEN IHNEN GERNE WEITER Senden Sie uns einfach eine E-Mail an service@inwerk.de Telefonisch erreichen Sie uns unter: +49 2159 69640-0. www.inwerk.de...
