VEGA VEGAPULS 62 Betriebsanleitung

Radarsensor zur kontinuierlichen füllstandmessung von flüssigkeiten
Vorschau ausblenden Andere Handbücher für VEGAPULS 62:

Werbung

Quicklinks

Diese Anleitung herunterladen

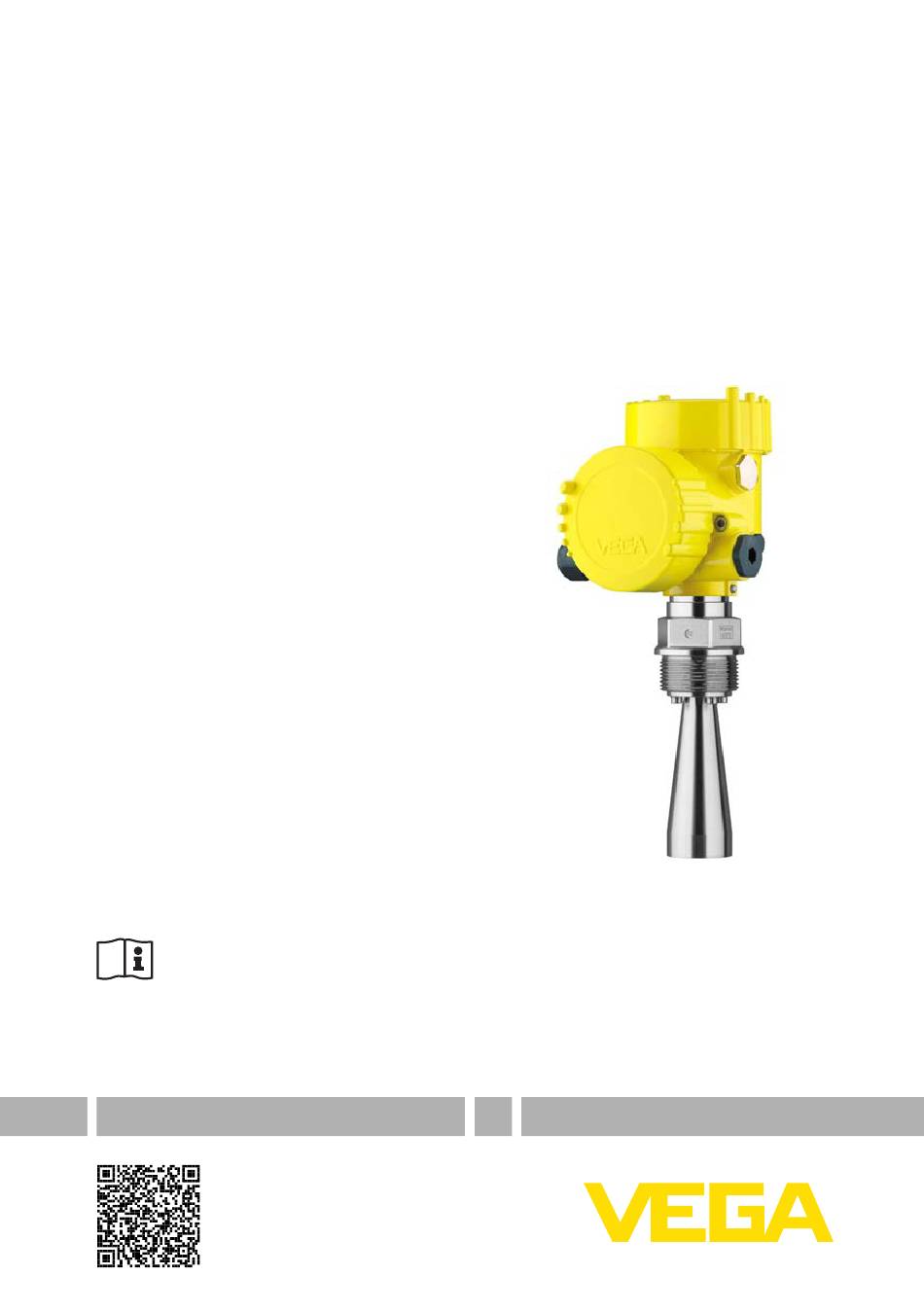

Betriebsanleitung
Radarsensor zur kontinuierlichen
Füllstandmessung von Flüssigkeiten
VEGAPULS 62
Vierleiter 4 ... 20 mA/HART
Zulassung nach LPR-Funkrichtlinie
Document ID: 41719

Werbung

loading

Verwandte Anleitungen für VEGA VEGAPULS 62

Inhaltszusammenfassung für VEGA VEGAPULS 62

  • Seite 1 Betriebsanleitung Radarsensor zur kontinuierlichen Füllstandmessung von Flüssigkeiten VEGAPULS 62 Vierleiter 4 … 20 mA/HART Zulassung nach LPR-Funkrichtlinie Document ID: 41719...
  • Seite 2 Parametrierung ....................... 58 Sicherung der Parametrierdaten ..................59 In Betrieb nehmen mit anderen Systemen ................60 DD-Bedienprogramme ....................60 Field Communicator 375, 475 ..................60 Diagnose, Asset Management und Service ................ 61 Instandhalten........................61 VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 3 11.3 Maße ..........................82 11.4 Gewerbliche Schutzrechte ..................... 87 11.5 Warenzeichen ........................ 87 Sicherheitshinweise für Ex-Bereiche Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits- hinweise. Diese liegen jedem Gerät mit Ex-Zulassung als Dokument bei und sind Bestandteil der Betriebsanleitung. Redaktionsstand: 2018-12-19 VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 4 Verwendete Symbolik Document ID Dieses Symbol auf der Titelseite dieser Anleitung weist auf die Do- cument ID hin. Durch Eingabe der Document ID auf www.vega.com kommen Sie zum Dokumenten-Download. Information, Tipp, Hinweis Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen.
  • Seite 5 Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGAPULS 62 ist ein Sensor zur kontinuierlichen Füllstandmes- sung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Betriebsanleitung sowie in den evtl.
  • Seite 6 Weitere Informationen siehe www.namur.de. Funktechnische Zulassung für Europa Das Gerät wurde nach der aktuellen Ausgabe folgender harmonisier- ter Normen geprüft: • EN 302372 - Tank Level Probing Radar • EN 302729 - Level Probing Radar VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 7 Ziel, den betrieblichen Umweltschutz kontinuierlich zu verbessern. Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: • Kapitel "Verpackung, Transport und Lagerung" • Kapitel "Entsorgen" VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 8 Betriebsanleitung und Kurz-Betriebsanleitung zum Zeitpunkt der Auslieferung (PDF) • Auftragsspezifische Sensordaten für einen Elektroniktausch (XML) • Prüfzertifikat (PDF) - optional Gehen Sie hierzu auf "www.vega.com", "Suche". Geben Sie dort die Seriennummer ein. Alternativ finden Sie die Daten über Ihr Smartphone: • VEGA Tools-App aus dem "Apple App Store" oder dem "Google Play Store" herunterladen •...
  • Seite 9 Der jeweilige Lieferumfang ergibt sich aus der Bestellspezifikation. Arbeitsweise Anwendungsbereich Der VEGAPULS 62 ist ein universell einsetzbarer Radarsensor zur kontinuierlichen Füllstandmessung von Flüssigkeiten. Er eignet sich bei Anwendungen in Lagerbehältern, Reaktoren und Prozessbehäl- tern, auch mit schwierigen Prozessbedingungen.
  • Seite 10 Anzeige- und Bedieneinheit eingesetzt und wieder entfernt werden. Das integrierte Bluetooth-Modul (optional) ermöglicht die drahtlose Bedienung über Standard-Bediengeräte: • Smartphone/Tablet (iOS- oder Android-Betriebssystem) • PC/Notebook mit Bluetooth-USB-Adapter (Windows-Betriebssys- tem) Weitere Informationen finden Sie in der Betriebsanleitung "Anzeige- und Bedienmodul PLICSCOM" (Document-ID 36433). VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 11 Übertragung von Messwerten und zur Fernparametrierung von HART-Sensoren. Die Bedienung erfolgt über einen PC mit PACT- ware und den entsprechenden DTM oder über Smartphone/Tablet mit der VEGA Tools-App. Der Verbindungsaufbau erfolgt über die im PLICSMOBILE integrierte Bluetooth-Schnittstelle. Weitere Informationen finden Sie in der Betriebsanleitung "PLICSMOBILE T81/B81/S81"...
  • Seite 12 Weitere Informationen finden Sie in der Betriebsanleitung "Zusatz- elektronik für 4 … 20 mA/HART - Vierleiter" (Document-ID 42766). Antennenanpasskegel Der Antennenanpasskegel ist ein Austauschteil und dient zur optima- len Übertragung der Mikrowellen und zum Abdichten gegenüber dem Prozess. Weitere Informationen finden Sie in der Betriebsanleitung "Antennen- anpasskegel VEGAPULS 62 und 68" (Document-ID 31381). VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 13 Chemische Eigenschaften der Medien • Abrasion und mechanische Einwirkungen Die Angaben zu den Prozessbedingungen finden Sie in Kapitel "Technische Daten" sowie auf dem Typschild. Eignung für die Umge- Das Gerät ist für normale und erweiterte Umgebungsbedingungen bungsbedingungen nach IEC/EN 61010-1 geeignet. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 14 Markierung am Prozessanschluss Markierung am Antennensockel Schraubensicherung Innensechskantschrauben Antenne Vorsicht: Ein sicherer Halt der Antenne ist nur mit Schraubensicherung gegeben. Die im Werk eingesetzten Schraubensicherungen müssen deshalb wieder verwendet werden. Je nach Temperaturbereich und VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 15 4 Montieren Antennenwerkstoff sind dies Federringe nach DIN 217 oder Keilsiche- rungsscheiben nach DIN 25 201. Parabolantenne Gehen Sie wie folgt vor: 1. VEGAPULS 62 mit dem Flansch festspannen, z. B. in einem Schraubstock 2. Verbindungsstück (1) mit einem Schraubenschlüssel (Schlüssel- weite 22) an den Abflachungen festhalten 3. Kontermutter (3) mit Schraubenschlüssel (Schlüsselweite 36) vollständig Richtung Antenne losdrehen...
  • Seite 16 Vielfachechos entstehen, die jedoch durch einen entsprechenden Abgleich ausgeblendet werden können (siehe Kapitel "Inbetriebnah- me"). Wenn Sie diesen Abstand nicht einhalten können, sollten Sie bei der Inbetriebnahme eine Störsignalausblendung durchführen. Dies gilt VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 17 Sensor in Behältermitte zu montieren, da die Messung dann bis zum Boden möglich ist. Abb. 6: Montage des Radarsensors an Behältern mit konischem Boden Einströmendes Medium Montieren Sie die Geräte nicht über oder in den Befüllstrom. Stellen Sie sicher, dass Sie die Mediumoberfläche erfassen und nicht das einströmende Medium. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 18 Bei der Verwendung einer Schwenkhalterung ist darauf zu achten, dass sich der Abstand zwischen Antenne und Stutzen durch die Neigung des Sensors verringert. Evtl. entstehen dadurch zusätzliche Störreflexionen, die das Messergebnis im Nahbereich beeinträchti- gen können. Abb. 9: Abstand zwischen Antenne und Stutzen bei Hornantenne VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 19 4 Montieren Bei guten Reflexionseigenschaften des Mediums können Sie den VEGAPULS 62 mit Hornantenne auch auf längeren Rohrstutzen montieren. Richtwerte der Stutzenhöhen finden Sie in der nachfol- genden Abbildung. Sie müssen danach eine Störsignalausblendung durchführen. Abb. 10: Abweichende Rohrstutzenmaße Stutzendurchmesser d Stutzenlänge h Empfohlener Anten- nendurchmesser 80 mm 3" ≤ 300 mm ≤ 11.8 in 75 mm 3" 100 mm 4"...
  • Seite 20 Sendesignal sehr stark dämpfen. Wenn Schäume zu Messfehlern führen, sollten Sie größtmögliche Radarantennen, die Elektronik mit erhöhter Empfindlichkeit oder niederfrequente Radarsensoren (C-Band) einsetzen. Als Alternative kommen Sensoren mit geführter Mikrowelle in Be- tracht. Diese sind unbeeinflusst von Schaumbildung und eignen sich für diese Anwendungen besonders gut. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 21 Voraussetzungen ist die Messung von Füllgütern mit niedrigen Dielektrizitätswerten (ε -Wert ≤ 1,6) möglich. Für eine Messung im Schwallrohr sind die folgenden Darstellungen und Hinweise zu beachten. Information: In Füllgütern, die zu starken Anhaftungen neigen, ist die Messung im Schwallrohr nicht sinnvoll. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 22 100% Abb. 15: Aufbau Schwallrohr VEGAPULS 62 Radarsensor Markierung der Polarisation Gewinde bzw. Flansch am Gerät 4 Entlüftungsbohrung Bohrungen 6 Schweißverbindung über U-Profile Kugelhahn mit vollem Durchgang Schwallrohrende 9 Reflektorblech 10 Befestigung des Schwallrohres VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 23 Eine Störsignalausblendung bei eingebautem Sensor ist empfeh- lenswert, jedoch nicht zwingend erforderlich • Die Messung durch einen Kugelhahn mit Volldurchgang ist mög- lich Konstruktive Anforderungen: • Werkstoff metallisch, Rohr innen glatt • Vorzugsweise gezogenes oder längsnahtgeschweißtes Edelstahl- rohr VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 24 Störechos verursachen und Füllgutanhaftungen begünstigen • Eine Verlängerung über Vorschweißflansche oder Rohrmuffen ist messtechnisch nicht ratsam. Messung im Bypass Eine Alternative zur Messung im Schwallrohr ist die Messung in einem Bypass außerhalb des Behälters. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 25 Rohrdurchmesser eingegeben werden, um Fehler durch Laufzeitverschiebung zu kompensieren • Eine Störsignalausblendung bei eingebautem Sensor ist empfeh- lenswert, jedoch nicht zwingend erforderlich • Die Messung durch einen Kugelhahn mit Volldurchgang ist mög- lich VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 26 Überfallblende (Ansicht vom Unterwasser) Grundsätzlich sind folgende Gesichtspunkte zu beachten: • Einbau des Sensors auf der Oberwasserseite • Einbau mittig zum Gerinne und senkrecht zur Oberfläche der Flüssigkeit • Abstand zur Überfallblende • Abstand Blendenöffnung über Grund • Mindestabstand der Blendenöffnung zum Unterwasser • Mindestabstand des Sensors zur max. Stauhöhe VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 27 Rinne; B = größte Einschnürung der Rinne Position Sensor Venturirinne Grundsätzlich sind folgende Gesichtspunkte zu beachten: • Einbau des Sensors auf der Zulaufseite • Einbau mittig zum Gerinne und senkrecht zur Oberfläche der Flüssigkeit • Abstand zur Venturirinne • Mindestabstand des Sensors zur max. Stauhöhe VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 28 Brandsicherheit aufweist. Verwenden Sie Kabel mit rundem Querschnitt bei Geräten mit Ge- häuse und Kabelverschraubung. Verwenden Sie eine zum Kabel- durchmesser passende Kabelverschraubung, um die Dichtwirkung der Kabelverschraubung (IP-Schutzart) sicher zu stellen. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 29 Die Verbindung zum Anzeige- und Bedienmodul bzw. zum Schnittstel- lenadapter erfolgt über Kontaktstifte im Gehäuse. Information: Der Klemmenblock ist steckbar und kann von der Elektronik abge- zogen werden. Hierzu Klemmenblock mit einem kleinen Schrauben- VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 30 8. Anschlusskabel für die Spannungsversorgung in gleicher Weise nach Anschlussplan auflegen, bei Versorgung mit Netzspanung zusätzlich den Schutzleiter an die innere Erdungsklemme an- schließen. 9. Überwurfmutter der Kabelverschraubungen fest anziehen. Der Dichtring muss die Kabel komplett umschließen 10. Gehäusedeckel verschrauben VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 31 Der Anschluss einer externen Anzeige- und Bedieneinheit ist bei der Ex-d-ia-Ausführung nicht möglich. Anschlussraum bei Netz- spannung 4...20mA power supply Abb. 22: Anschlussraum Zweikammergehäuse bei Netzspannung Klemme Funktion Polarität Spannungsversorgung Spannungsversorgung 4 … 20 mA-Ausgang (aktiv) VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 32 4 … 20 mA-Ausgang (aktiv) 4 … 20 mA-Ausgang (passiv) + Masse Ausgang Funktionserde bei Installation nach CSA (Canadian Stan- dards Association) Zweikammergehäuse mit VEGADIS-Adapter Die nachfolgenden Abbildungen gelten für die Nicht-Ex-Ausführung. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 33 • Anzeige von Gerätetyp, Hard- und Softwareversion, Messstellen- name auf Display bzw. PC • Anzeige der Statusmeldung "F 105 Ermittle Messwert" auf Display bzw. PC • Ausgangssignal springt auf den eingestellten Störstrom VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 34 5 An die Spannungsversorgung anschließen Sobald ein plausibler Messwert gefunden ist, wird der zugehörige Strom auf der Signalleitung ausgegeben. Der Wert entspricht dem aktuellen Füllstand sowie den bereits durchgeführten Einstellungen, z. B. dem Werksabgleich. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 35 3. Gehäusedeckel mit Sichtfenster fest verschrauben Der Ausbau erfolgt sinngemäß umgekehrt. Das Anzeige- und Bedienmodul wird vom Sensor versorgt, ein weite- rer Anschluss ist nicht erforderlich. Abb. 26: Einsetzen des Anzeige- und Bedienmoduls beim Einkammergehäuse im Elektronikraum VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 36 Abb. 28: Anzeige- und Bedienelemente LC-Display Bedientasten • Tastenfunktionen [OK]-Taste: – In die Menüübersicht wechseln – Ausgewähltes Menü bestätigen – Parameter editieren – Wert speichern • [->]-Taste: – Darstellung Messwert wechseln – Listeneintrag auswählen VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 37 Rücksprung ins Grundmenü. Dabei wird die Menüspra- che auf "Englisch" umgeschaltet. Ca. 60 Minuten nach der letzten Tastenbetätigung wird ein automa- tischer Rücksprung in die Messwertanzeige ausgelöst. Dabei gehen die noch nicht mit [OK] bestätigten Werte verloren. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 38 Display: Einstellungen z. B. zur Sprache, Messwertanzeige, Beleuch- tung Diagnose: Informationen z. B. zu Gerätestatus, Schleppzeiger, Mess- sicherheit, Simulation, Echokurve Weitere Einstellungen: Geräteeinheit, Störsignalausblendung, Line- arisierungskurve, Reset, Datum/Uhrzeit, Reset, Kopierfunktion Info: Gerätename, Hard- und Softwareversion, Kalibrierdatum, Gerä- temerkmale VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 39 Menüpunkt zuerst die Auswahl "Flüssigkeit" oder "Schüttgut" getroffen werden. Durch diese Auswahl wird der Sensor optimal an das Produkt ange- passt und die Messsicherheit vor allem bei Medien mit schlechten Reflexionseigenschaften deutlich erhöht. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 40 Mediumgeschwindigkeit: langsame Befüllung und Entleerung • Prozess-/Messbedingungen: – Kondensatbildung – Ruhige Mediumoberfläche – Hohe Anforderungen an die Messgenauigkeit • Eigenschaften Sensor: – Geringe Empfindlichkeit gegen sporadische Störechos – Stabile und sichere Messwerte durch Mittelwertbildung – Hohe Messgenauigkeit VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 41 • Prozess-/Messbedingungen: – Kondensatbildung, Produktablagerungen durch Bewegung – Starke Trombenbildung – Stark bewegte Oberfläche, Schaumbildung • Eigenschaften Sensor: – Höhere Messgeschwindigkeit durch weniger Mittelwertbildung – Sporadische Störechos werden unterdrückt Dosierbehälter: • Aufbau: alle Behältergrößen möglich VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 42 – Messgeschwindigkeit optimiert durch wenig Mittelwertbildung – Eingabe des Rohrinnendurchmessers berücksichtigt die Lauf- zeitverschiebung – Echodetektionsempfindlichkeit reduziert – Störsignalausblendung empfohlen Kunststofftank: • Behälter: – Messung fest an- bzw. eingebaut – Messung je nach Anwendung durch die Behälterdecke VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 43 – Stabile und sichere Messwerte durch hohe Mittelwertbildung – Unempfindlich im Nahbereich Regenwasserüberfall: • Pegeländerungsgeschwindigkeit: langsame Pegeländerung • Prozess-/Messbedingungen: – Eis- und Kondensatbildung an der Antenne möglich – Spinnen und Insekten nisten in den Antennen – Turbulente Wasseroberfläche – Sensorüberflutung möglich VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 44 Durch diese Auswahl wird der Arbeitsbereich des Sensors an die terhöhe, Messbereich Behälterhöhe angepasst und die Messsicherheit bei den unterschied- lichen Rahmenbedingungen deutlich erhöht. Unabhängig davon ist nachfolgend noch der Min.-Abgleich durchzu- führen. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 45 Gerät eingebaut sein muss. Inbetriebnahme - Min.- Gehen Sie wie folgt vor: Abgleich 1. Den Menüpunkt "Inbetriebnahme" mit [->] auswählen und mit [OK] bestätigen. Nun mit [->] den Menüpunkt "Min.-Abgleich" auswählen und mit [OK] bestätigen. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 46 4. Passend zum Prozentwert den passenden Distanzwert in Meter für den vollen Behälter eingeben. Beachten Sie dabei, dass der maximale Füllstand unterhalb des Mindestabstandes zum Anten- nenrand liegen muss. 5. Einstellungen mit [OK] speichern VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 47 Menüpunkt temporär (d. h. für ca. 60 Minuten) deaktiviert werden. Bei aktiver PIN sind nur noch folgende Funktionen zulässig: • Menüpunkte anwählen und Daten anzeigen • Daten aus Sensor in das Anzeige- und Bedienmodul einlesen VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 48 Die Funktion ist von der Höhe der Betriebsspan- nung abhängig, siehe Betriebsanleitung des jeweiligen Sensors. Im Auslieferungszustand ist die Beleuchtung eingeschaltet. Diagnose - Gerätestatus In diesem Menüpunkt wird der Gerätestatus angezeigt. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 49 So starten Sie die Simulation: 1. [OK] drücken 2. Mit [->] die gewünschte Simulationsgröße auswählen und mit [OK] bestätigen. 3. Mit [OK] die Simulation starten, zunächst wird der aktuelle Mess- wert in % angezeigt VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 50 Echokurve angezeigt und genutzt werden, um Signalverände- rungen über die Betriebszeit zu erkennen. Zusätzlich kann die Echo- kurve der Inbetriebnahme auch im Echokurvenfenster eingeblendet und mit der aktuellen Echokurve verglichen werden. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 51 2. Dreimal mit [OK] bestätigen und die tatsächliche Distanz vom Sensor bis zur Oberfläche des Mediums eingeben. 3. Alle in diesem Bereich vorhandenen Störsignale werden nun nach Bestätigen mit [OK] vom Sensor erfasst und abgespeichert. Hinweis: Überprüfen Sie die Distanz zur Mediumoberfläche, da bei einer falschen (zu großen) Angabe der aktuelle Füllstand als Störsignal VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 52 Füllhöhe. Dies ist vom Anwender insbe- sondere bei der Einstellung des Schaltpunktes am Grenzsignalgeber zu berücksichtigen. Weitere Einstellungen - Mit der Eingabe einer 4-stelligen PIN schützen Sie die Sensordaten vor unerlaubtem Zugriff und unbeabsichtigten Veränderungen. In die- VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 53 Schleppzeiger Messwert: Zurücksetzen der gemessenen Min.- und Max.-Distanzen auf den aktuellen Messwert. Die folgende Tabelle zeigt die Defaultwerte des Gerätes. Je nach Geräteausführung sind nicht alle Menüpunkte verfügbar bzw. unter- schiedlich belegt: VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 54 HART-Betriebsart diesem Menüpunkt legen Sie die HART-Betriebsart fest und geben die Adresse bei Multidrop an. Die Betriebsart Standard mit der festen Adresse 0 bedeutet Ausgabe des Messwertes als 4 … 20 mA-Signal. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 55 In diesem Menüpunkt wird die Hard- und Softwareversion des Sen- sors angezeigt. Das 4 … 20 mA-Signal des Sensors wird ausgeschaltet, der Sensor nimmt einen konstanten Strom von 4 mA auf. Das Messsignal wird ausschließlich als digitales HART-Signal übertragen. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 56 Nutzung bzw. für Servicezwecke zur Verfügung. Im Anzeige- und Bedien- Ist das Gerät mit einem Anzeige- und Bedienmodul ausgestattet, modul so können die Parametrierdaten darin gespeichert werden. Die Vorgehensweise wird im Menüpunkt "Geräteeinstellungen kopieren" beschrieben. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 57 Anschlusskabel mit 2 mm-Steckerstiften und Klemmen VEGACONNECT Auswertsystem/SPS Erforderliche Komponenten: • VEGAPULS 62 • PC mit PACTware und passendem VEGA-DTM • VEGACONNECT • HART-Widerstand ca. 250 Ω • Auswertsystem/SPS Hinweis: Bei Speisegeräten mit integriertem HART-Widerstand (Innen- widerstand ca. 250 Ω) ist kein zusätzlicher externer Widerstand VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 58 7 In Betrieb nehmen mit PACTware erforderlich. Dies gilt z. B. für die VEGA-Geräte VEGATRENN 149A, VEGAMET 381 und VEGAMET 391. Auch marktübliche Ex-Speise- trenner sind meist mit einem hinreichend großen Strombegrenzungs- widerstand ausgestattet. In diesen Fällen kann das VEGACONNECT parallel zur 4 …...
  • Seite 59 Die Vollversion erhalten Sie auf einer CD über Ihre zuständige Vertretung. Sicherung der Parametrierdaten Es wird empfohlen, die Parametrierdaten über PACTware zu dokumentieren bzw. zu speichern. Sie stehen damit für mehrfache Nutzung bzw. für Servicezwecke zur Verfügung. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 60 Diese Software wird über das Internet aktualisiert und neue EDDs werden nach Freigabe durch den Hersteller automatisch in den Gerätekatalog dieser Software übernommen. Sie können dann auf einen Field Communicator übertragen werden. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 61 • Änderung eines Parameters • Ein- und Ausschaltzeitpunkte • Statusmeldungen (nach NE 107) • Fehlermeldungen (nach NE 107) Über einen PC mit PACTware/DTM bzw. das Leitsystem mit EDD werden die Daten ausgelesen. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 62 Gerät gibt das Gerät eine Störmeldung aus. Diese Statusmeldung ist immer aktiv. Eine Deaktivierung durch den Anwender ist nicht möglich. Funktionskontrolle (Function check): Am Gerät wird gearbeitet, der Messwert ist vorübergehend ungültig (z. B. während der Simula- tion). VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 63 Dauer je nach Ausführung werden und Parametrierung bis ca. 3 Minuten • • F113 EMV-Störungen EMV-Einflüsse beseitigen Bit 12 von • Übertragungsfehler bei der Byte 0 … 5 Kommunikations- internen Kommunikation mit fehler dem Vierleiter-Netzteil VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 64 Gefahr der Überfüllung des Sicherstellen, dass keine wei- Bit 6 von Behälters tere Befüllung mehr stattfindet Byte 14 … 24 Überfüllung • Füllstand im Behälter prüfen Tab. 8: Fehlercodes und Textmeldungen, Hinweise zur Ursache und Beseitigung VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 65 4 … 20 mA-Signal über- Schließen Sie gemäß Anschlussplan ein Multimeter im passenden prüfen Messbereich an. Die folgende Tabelle beschreibt mögliche Fehler im Stromsignal und hilft bei der Beseitigung: VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 66 Überall, wo der Sensor einen konstanten Wert zeigt, könnte die Ursache auch in der Störungseinstellung des Stromausganges auf "Wert halten" sein • Bei zu geringer Füllstandanzeige könnte die Ursache auch ein zu hoher Leitungswiderstand sein VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 67 Max.-Abgleich anpassen • • 5. Messwert bleibt Tankbodenecho größer als Füllstandecho, Parameter Medium, Behälterhöhe und bei der Befüllung im z. B. bei Produkten mit ε < 2,5 ölbasie- Bodenform prüfen, ggf. anpassen Bodenbereich ste- rend, Lösungsmittel time VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 68 Nahbereich nicht mehr detektiert. Sensor Verschmutzungen an der Antenne geht in die Überfüllsicherheit. Es wird beseitigen • der max. Füllstand (0 m Distanz) sowie Sensor mit besser geeigneter Antenne die Statusmeldung "Überfüllsicherheit" verwenden ausgegeben. time VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 69 24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung.
  • Seite 70 Stellen Sie deshalb sicher, dass bei einem Softwareup- date die Zulassung wirksam bleibt. Detallierte Informationen finden Sie im Downloadbereich auf www.vega.com. Vorgehen im Reparaturfall Ein Geräterücksendeblatt sowie detallierte Informationen zur Vor- gehensweise finden Sie im Downloadbereich auf www.vega.com. Sie helfen uns damit, die Reparatur schnell und ohne Rückfragen durchzuführen. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 71 Für jedes Gerät ein Formular ausdrucken und ausfüllen • Das Gerät reinigen und bruchsicher verpacken • Das ausgefüllte Formular und eventuell ein Sicherheitsdatenblatt außen auf der Verpackung anbringen • Adresse für Rücksendung bei der für Sie zuständigen Vertretung erfragen. Sie finden diese auf unserer Homepage www.vega.com. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 72 Führen Sie das Gerät direkt einem spezialisierten Recyclingbetrieb zu und nutzen Sie dafür nicht die kommunalen Sammelstellen. Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 73 DIN ab DN 25, ASME ab 1" Gewichte Ʋ Gerät (je nach Gehäuse, Prozessan- ca. 2 … 17,2 kg (4.409 … 37.92 lbs) schluss und Antenne) Glas bei Aluminium- und Edelstahl Feingussgehäuse VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 74 35 m (114.83 ft) Ausgangsgröße Ausgangssignale 4 … 20 mA/HART - aktiv; 4 … 20 mA/HART - passiv Bereich des Ausgangssignals 3,8 … 20,5 mA/HART (Werkseinstellung) Klemmenspannung passiv 9 … 30 V DC VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 75 Größtes Störsignal 20 dB kleiner als Nutzsignal Messabweichung bei Flüssigkeiten ≤ 2 mm (Messdistanz > 0,5 m/1.64 ft) Nichtwiederholbarkeit ≤ 1 mm Messabweichung bei Schüttgütern Die Werte sind stark anwendungsabhängig. Verbindliche Angaben sind daher nicht möglich. Bereits wie Hysterese in der Messabweichung enthalten VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 76 0,22 % 1,2 % 2,4 % 4,9 % 200 °C/392 °F -0,01 % 0,13 % 0,74 % 1,5 % 400 °C/752 °F -0,02 % 0,08 % 0,52 % 1,1 % 2,1 % VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 77 2 m bei Schüttgutanwendungen, bis das Ausgangssignal zum ersten Mal 90 % seines Beharrungswertes angenommen hat (IEC 61298-2). Außerhalb des angegebenen Abstrahlwinkels hat die Energie des Radarsignals einen um 50 % (-3 dB) abge- senkten Pegel. EIRP: Equivalent Isotropic Radiated Power. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 78 1,2 m 0,6 bar (8.70 psig) 3,5 m 1,4 m 0,7 bar (10.15 psig) 3,7 m 1,7 m 0,8 bar (11.60 psig) 3,9 m 1,8 m Nicht bei Wasserdampf. Nicht bei Wasserdampf. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 79 6 … 12 mm 7 … 12 mm 10 … 14 mm schraubung einsatz – ● ● – ● Messing, ver- ● ● ● – – nickelt Edelstahl – ● ● – ● VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 80 Datumsformat Tag.Monat.Jahr Zeitformat 12 h/24 h Zeitzone werkseitig Max. Gangabweichung 10,5 min/Jahr Zusätzliche Ausgangsgröße - Elektroniktemperatur Bereich -40 … +85 °C (-40 … +185 °F) Auflösung < 0,1 K Messabweichung ±3 K VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 81 Gerätelieferumfang enthalten oder können auf www.vega.com, "Gerätesuche (Seriennummer)" sowie im Downloadbereich heruntergeladen werden. 11.2 Radioastronomiestationen Aus der funktechnischen Zulassung für Europa des VEGAPULS 62 ergeben sich bestimmte Auflagen außerhalb geschlossener Behälter. Sie finden die Auflagen in Kapitel "Funktechnische Zu- lassung für Europa". Einige der Auflagen beziehen sich auf Radiostronomiestationen. Die folgende Tabelle gibt die geographische Lage der Radioastronomiestationen in Europa an: Voraussetzung für die Einhaltung der Schutzart ist das passende Kabel sowie die richtige Montage.
  • Seite 82 52°47'24" N 02°59'45" W Pickmere 53°17'18" N 02°26'38" W 11.3 Maße Die folgenden Maßzeichnungen stellen nur einen Ausschnitt der möglichen Ausführungen dar. Detaillierte Maßzeichnungen können auf www.vega.com/downloads und "Zeichnungen" herunter- geladen werden. VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 83 9 mm/0.35 in, bei Metallgehäusen um 18 mm/0.71 in) Kunststoff-Zweikammer Aluminium-/Edelstahl-Zweikammer VEGAPULS 62, Hornantenne in Gewindeausführung SW 46 mm (1.81") G1½A / 1½ NPT ø75 ø95 inch ø2.95" 8.50" ø3.74" 16.93" Abb. 52: VEGAPULS 62, Hornantenne in Gewindeausführung Standard Mit Temperaturzwischenstück bis 250 °C VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 84 11 Anhang VEGAPULS 62, Hornantenne in Flanschausführung inch ø75 ø2.95" 8.50" ø95 ø3.74" 16.93" Abb. 53: VEGAPULS 62, Hornantenne in Flanschausführung Standard Mit Temperaturzwischenstück bis 250 °C VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 85 11 Anhang VEGAPULS 62, Hornantenne in Flanschausführung 450 °C ø75 ø95 inch ø2.95" 8.50" ø3.74" 16.93" Abb. 54: VEGAPULS 62, Hornantenne in Flanschausführung mit Temperaturzwischenstück bis 450 °C VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
  • Seite 86 11 Anhang VEGAPULS 62, Hornantenne und Schwenkhalterung ø75 ø95 inch ø2.95" 8.50" ø3.74" 16.93" Abb. 55: VEGAPULS 62, Hornantenne und Schwenkhalterung Standard Mit Temperaturzwischenstück bis 250 °C VEGAPULS 62 • Vierleiter 4 … 20 mA/HART...
