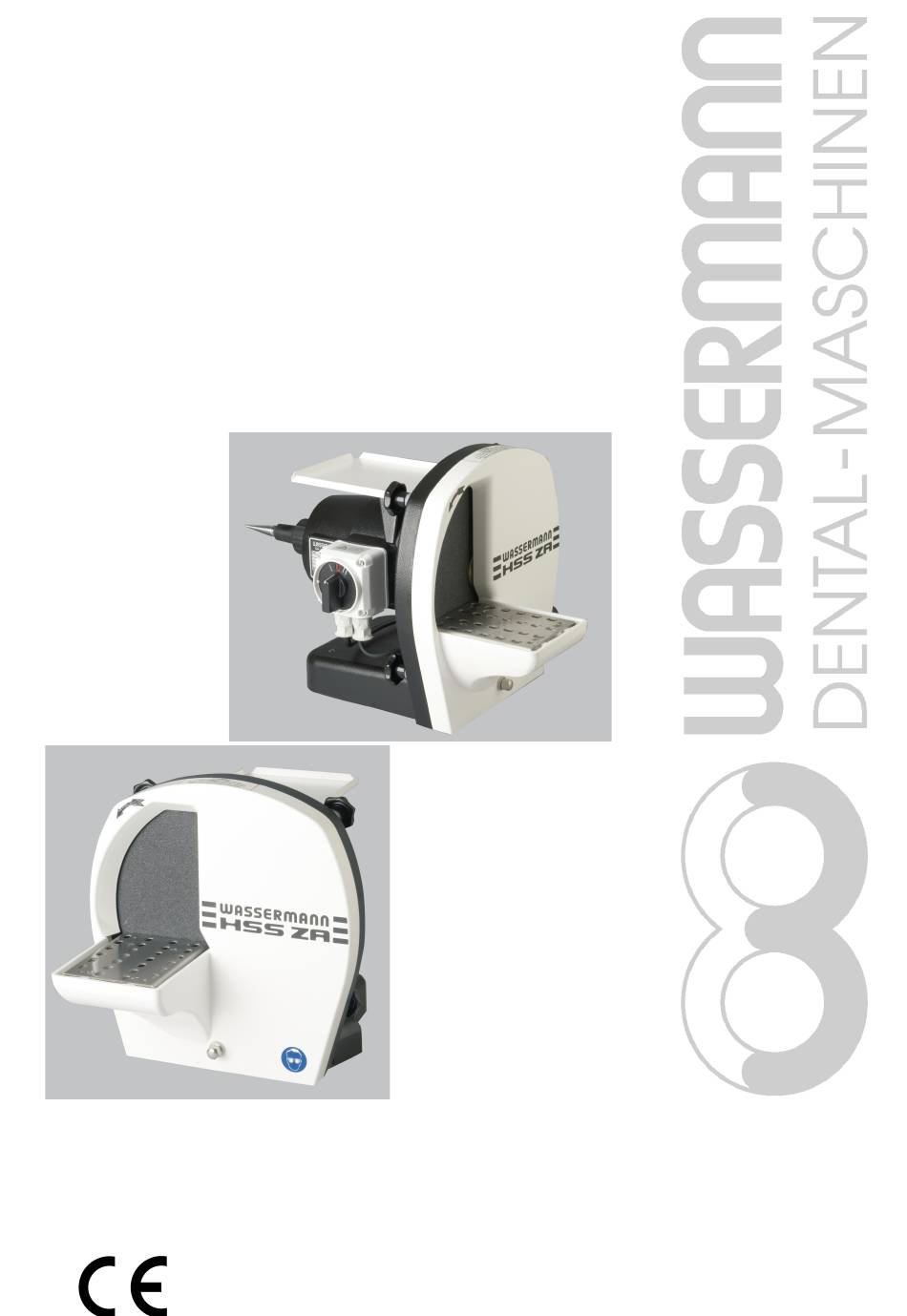

- Seite 1 Betriebsanleitung Gipsmodellschleifer Kombitrimmer HSS-ZA linksseitig ausgerüstet als Poliermotor Abbildung: Kombitrimmer HSS-ZA WASSERMANN DENTAL-MASCHINEN GMBH...
- Seite 2 - 1 - Sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Gerät aus der Wassermann-Produktpalette entschieden haben. Wassermann Dental-Maschinen bieten Ihnen höchste Qualität und neueste Technologie. Um die Leistungsfähigkeit des Gerätes voll ausnutzen zu können und viele Jahre Freude an Ihrem Gerät zu haben, lesen Sie bitte vor dem Anschließen und der...
- Seite 3 - 2 - Inhaltsverzeichnis INHALTSVERZEICHNIS ......................2 1 ZU IHRER SICHERHEIT ......................4 1.1 B ..............4 ESTIMMUNGSGEMÄSSE ERWENDUNG DES RODUKTES 1.2 K ........... 4 ENNZEICHNUNG DER ICHERHEITSHINWEISE IN DIESER NLEITUNG 1.3 S ......................... 5 ICHERHEITSHINWEISE 1.4 G ........................6 EFAHRENQUELLEN 1.5 B ....................
- Seite 4 - 3 - 7.1 M ....................16 ONTAGE DER CHRÄGAUFLAGE 7.2 M ....................17 ONTAGE DER ÜRSTENSPINDEL 8 RÜSTEN ............................ 18 9 INSTANDHALTUNG ......................18 9.1 W ..........................18 ARTUNG 9.2 S ....................18 TÖRUNGEN UND EHLERSUCHE 9.3 F ......................19 OLIENSCHLEIFSCHEIBEN 9.4 E ......................
- Seite 5 - 4 - 1 Zu Ihrer Sicherheit 1.1 Bestimmungsgemäße Verwendung des Produktes Der Gipsmodellschleifer HSS-ZA kommt in zahntechnischen Laboren zum Einsatz und dient ausschließlich zum Beschleifen (Trimmen) von Gipsmodellen sowie zum Polieren. Um eine Beschädigung des Gerätes und/ oder der Schleifscheibe zu vermeiden, dürfen ausschließlich die oben genannten Materialien bearbeitet werden.
- Seite 6 - 5 - 1.3 Sicherheitshinweise Sämtliche Service- und Reparaturarbeiten sind ausschließlich autorisiertem Fachpersonal vorbehalten. Vor Reinigungs- und Wartungsarbeiten ist immer der Netzstecker zu ziehen und der Motor gegen Wiedereinschaltung zu sichern. Das Gerät ist bei diesen Arbeiten vom Wasserzulauf zu trennen. Beim Arbeiten an Schleifscheiben u.
- Seite 7 Keine Handschuhe tragen. Bei langen Haaren ist ein Haarschutz (Haarnetz o.ä.) zu tragen. Beim Arbeiten mit dem HSS-ZA ist das Tragen von Ringen, Ketten, Armbanduhren oder ähnlichen Schmuckstücken verboten. Den Wasserhahn über Nacht und am Wochenende unbedingt zudrehen.
- Seite 8 Schäden, die durch Nichtbeachtung der vorstehenden Hinweise eintreten, haftet die Wassermann Dental-Maschinen GmbH nicht. Gewährleistungs- und Haftungsbedingungen der Verkaufs- und Lieferbedingungen der Wassermann Dental-Maschinen GmbH werden durch vorstehende Hinweise nicht erweitert. Die Produkthaftung erlischt bei Veränderungen durch andere und Einbau von bauartfremden Teilen. Im Ersatz nur Original- WASSERMANN-Teile verwenden.
- Seite 9 Das Gerät ist bei diesen Arbeiten vom Wasserzulauf zu trennen. Das Gerät darf erst bei völligem Stillstand der Schleifscheibe geöffnet werden. Der Gipsmodellschleifer HSS-ZA ist ein wartungsarmes Gerät. Es muss jedoch darauf geachtet werden, dass nach dem Öffnen der Schleifscheibenkammer für Reinigungszwecke oder einen Schleifscheibenwechsel, die Dichtflächen gegebenenfalls zu säubern und mit wasserunlöslichem Fett erneut zu dichten sind.
- Seite 10 Bürstenspindel sowohl die Motorwelle (Konus) als auch der Konus der Bürstenspindel selber sauber und fettfrei sind. 3 Verwendung/ Anwendungsbereich Mit dem Gipsmodellschleifers HSS-ZA können Sie Gipsmodelle Beschleifen (Trimmen) und können Polierarbeiten ausführen. *** Verwenden Sie das Gerät ausschließlich für diesen Anwendungsbereich! ***...
- Seite 11 - 10 - 4 Vor der Inbetriebnahme 4.1 Auspacken und Transport des Gerätes Transportkarton öffnen, Verpackungsmaterial entfernen, Gerät und Zubehör vorsichtig entnehmen. Mitgeliefertes Zubehör überprüfen. Beim Versand bitte auf eine sachgemäße Verpackung achten, um unnötige Transportschäden zu vermeiden. Betriebsanleitung entnehmen und sorgfältig lesen. Es ist wichtig, dass eventuelle Transportschäden schon beim Auspacken erkannt werden.
- Seite 12 - 11 - 4.2 Lieferumfang/ Zubehör HSS-ZA Artikel Nr.: 161997 inkl. Folienschleifscheibe HSS-ZA Artikel Nr.: 161996 inkl. Dia-Quick- Schleif- scheibe, teildiamantiert Lieferumfang Artikel Nr.: Schrägauflage 168037 Zuflussschlauch 1m 320006 Abflussschlauch 1m 320017 Bürstenspindel links 152025 Zubehör Artikel Nr.: Poliertrog mit Absaugstutzen...
- Seite 13 - 12 - 4.3 Aufstellung und Lagerung Bei der Aufstellung des Gerätes ist darauf zu achten, dass sowohl die Polierseite als auch die Schleifscheibe zugänglich bleiben. Für die Montage des Spülwasseranschlusses wird der Druckschlauch mit Gewebeeinlage mit dem Durchmesser von ½ Zoll (13 mm) und für den Wasserabfluss der Plastikschlauch mit dem Durchmesser 1 Zoll (25 mm) benötigt.
- Seite 14 - 13 - 5 Handhabung 5.1 Technische Daten Spannung 220–240 V / 50/60 Hz Stromaufnahme 3,5 A* Leistung 750 W Maße B x H x T 300 x 315 x 480 mm Gewicht 19,6 kg Schallpegel ≤ 70 dB(A) Drehzahl 1500 / 3000 min Betriebsart S6 - 40 %...
- Seite 15 - 14 - 5.2 Wasserregulierung Die Wasserzufuhr wird am Wasserhahn reguliert. Die Wassermenge ist dann ausreichend, wenn die Schleifscheibe beim Beschleifen annähernd ihre natürliche Farbe behält. Das Schleifen selbst geschieht nur unter leichter Druckanwendung und kleinen Links/ Rechtsbewegungen des Modells. Selbstverständlich ist, dass stets nur vollständig abgebundene Gipsmodelle bearbeitet werden dürfen, da noch weicher Gips zu Verstopfungen führt, nicht zuletzt auch in den Abflussleitungen.
- Seite 16 - 15 - 6 Installation 6.1 Aufstellungsort Da das Gerät ausschließlich mit Wasser betrieben werden darf, empfiehlt sich die Installation nahe eines Wasserhahnes, am besten gleich am Spülbecken . 6.2 Spülwasseranschluss Spülwasseranschluss (Druckschlauch mit Gewebeeinlage) zwischen dem Wasserhahn und dem Schlauchanschluss des Gerätes, der sich auf der Rückseite unterhalb des Motors befindet, herstellen.
- Seite 17 In diesem Fall einfach Verschlusskappe gegen den Abflussstutzen austauschen. 7 Montage 7.1 Montage der Schrägauflage Die Schrägauflage wird bei Bedarf nur in das Auflageblech des HSS-ZA geklemmt. Hierzu bitte die folgenden Hinweise beachten. Beim Arbeiten mit der Schrägauflage ist darauf zu achten, dass diese richtig aufgesetzt wird.
- Seite 18 7.2 Montage der Bürstenspindel Für den Einsatz des HSS-ZA als Poliermotor ist die Bürstenspindel aufzusetzen. Dafür muss zunächst die Abziehmutter entfernt werden. Mit Hilfe eines Lappens die Welle (Konus) fettfrei zu machen (Korrosionsschutz entfernen) und die Abziehmutter wieder aufschrauben.
- Seite 19 - 18 - 8 Rüsten Bei dem Gipstrimmer HSS-ZA sind keine, außer die schon unter Punkt 7.1- Montage der Schrägauflage und 7.2- Montage der Bürstenspindel beschriebenen, Rüstvorgänge nötig. 9 Instandhaltung 9.1 Wartung Für die Wartungsarbeiten sind die unter Punkt 2.1 Wartung beschriebenen Hinweise zu beachten.
- Seite 20 - 19 - 9.3 Folienschleifscheiben Es ist möglich, Folienschleifscheiben nach Abnutzung der einen Seite zu wenden und weiter zu benutzen. Dadurch erhöht sich die Standzeit der gesamten Scheibe erheblich. 9.4 Ersatzschleifscheiben Ersatzschleifscheiben werden stets mit einer Tube Fett zum Abdichten der Schleifscheibenkammer geliefert.
- Seite 21 - 20 - 9.5 Lieferumfang Ersatz-Schleifscheiben Ersatz-Dia-Quick-Schleifscheibe 162063 teild., inkl. Fett Ersatz-Folienschleifscheibe, 162013 1 Satz=4 Stück, inkl. Fett Ersatz-Folienschleifscheibe, fein, 162023 1 Satz=4 Stück, inkl. Fett 10 Garantie Die Garantiezeit unserer Geräte beträgt 12 Monate. Tritt innerhalb dieser Garantiezeit ein Mangel an Ihrem Gerät auf, so benachrichtigen Sie bitte Ihr Dentaldepot oder setzen Sie sich direkt mit unseren Service-Mitarbeitern in Verbindung.
- Seite 22 Gipsschleifer/ Dental-Maschinen GmbH Kombitrimmer für den Rudorffweg 15 - 17 Dentalbereich D-21031 Hamburg Maschinen-Typ : HSS-ZA mit Dia-Quick-Schleifscheibe Art.-Nr.161996 HSS-ZA mit Folienschleifscheibe Art.-Nr.161997 Angewandte Normen : DIN EN 61010-1: 2004 DIN EN 61000-6-3: 2007 DIN EN 61000-6-1: 2007 DIN 45635-1:1984 DIN EN 60335-1: 2009 Hiermit wird bestätigt, daß...
- Seite 23 - 22 -...
- Seite 24 - 23 - Notizen:...
