Hinweis!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
Hinweis!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Dies hat
keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt
gründlich mit einem Stofflappen vor dem
Einbau.

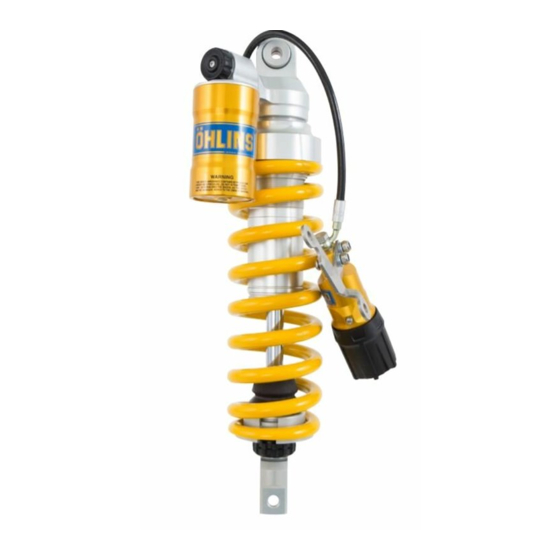

Öhlins Stoßdämpfer für BMW F900 GS
BM 307
Montageanleitung
Lieferumfang
Beschreibung
Stoßdämpfer
Kabelbinder
Schraube M6x25
Mutter M6
Unterlegscheibe 6mm
Unterlegscheibe 10mm
Aufklebersatz
Notizaufkleber
Betriebsanleitung
Halterung
Hinweis!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Ein
Stoßdämpfer ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
BM307
1
00231-01
2
05404-06
2
00430-02
2
00153-04
2
03118-05
1
10207-01
1
01180-01
1
07241-02
1
01082-03
1
Werbung
Verwandte Anleitungen für Ohlins BM 307
Inhaltszusammenfassung für Ohlins BM 307
- Seite 1 Stoßdämpfer ist ein wichtiges technisches keinen Einfluss auf die Funktion Ihres Öhlins Element des Fahrzeuges, welches die Stabilität Produktes. Reinigen Sie das Öhlins Produkt beeinflusst. gründlich mit einem Stofflappen vor dem Einbau. Öhlins Stoßdämpfer für BMW F900 GS BM 307 Montageanleitung...
- Seite 2 MONTAGEANLEITUNG ⚠ Warnung! Es ist sehr zu empfehlen, dass eine Werkstatt Montieren Sie den hydraulischen mit entsprechend geschultem Personal den Federvorspannungs-Hauptzylinder mit der Stoßdämpfer einbaut. mitgelieferten Halterung (01082-03), den Schrauben (05404-06), den Unterlegscheiben ⚠ Warnung! (00153-04) und den Muttern (00430-02) Achten Sie darauf, dass Ihr Motorrad einen hinter der rechten Fußrastenhalterung.
- Seite 3 MONTAGEANLEITUNG Montieren Sie die mitgelieferten Unterlegscheiben (03118-05) zwischen Rahmen und Fußrastenhalterung. Montieren Sie die Verkleidungsteile, die Seitendeckel, die Sitzbank und den Kettenschutz.
- Seite 4 EINSTELLARBEITEN ⚠ Warnung! Stellen Sie vor der ersten Fahrt sicher, dass die vorhandenen Stoßdämpfereinstellungen mit den von Öhlins empfohlenen Einstellwerten übereinstimmen. Lesen Sie zuerst das Handbuch, bevor Sie Anpassungen und Einstellarbeiten am Stoßdämpfer Federvor- Druckstufen- ausführen. Kontaktieren Sie einen Öhlins Händler, spannungs- einsteller wenn Sie Fragen in Bezug auf die Abstimmung des...
