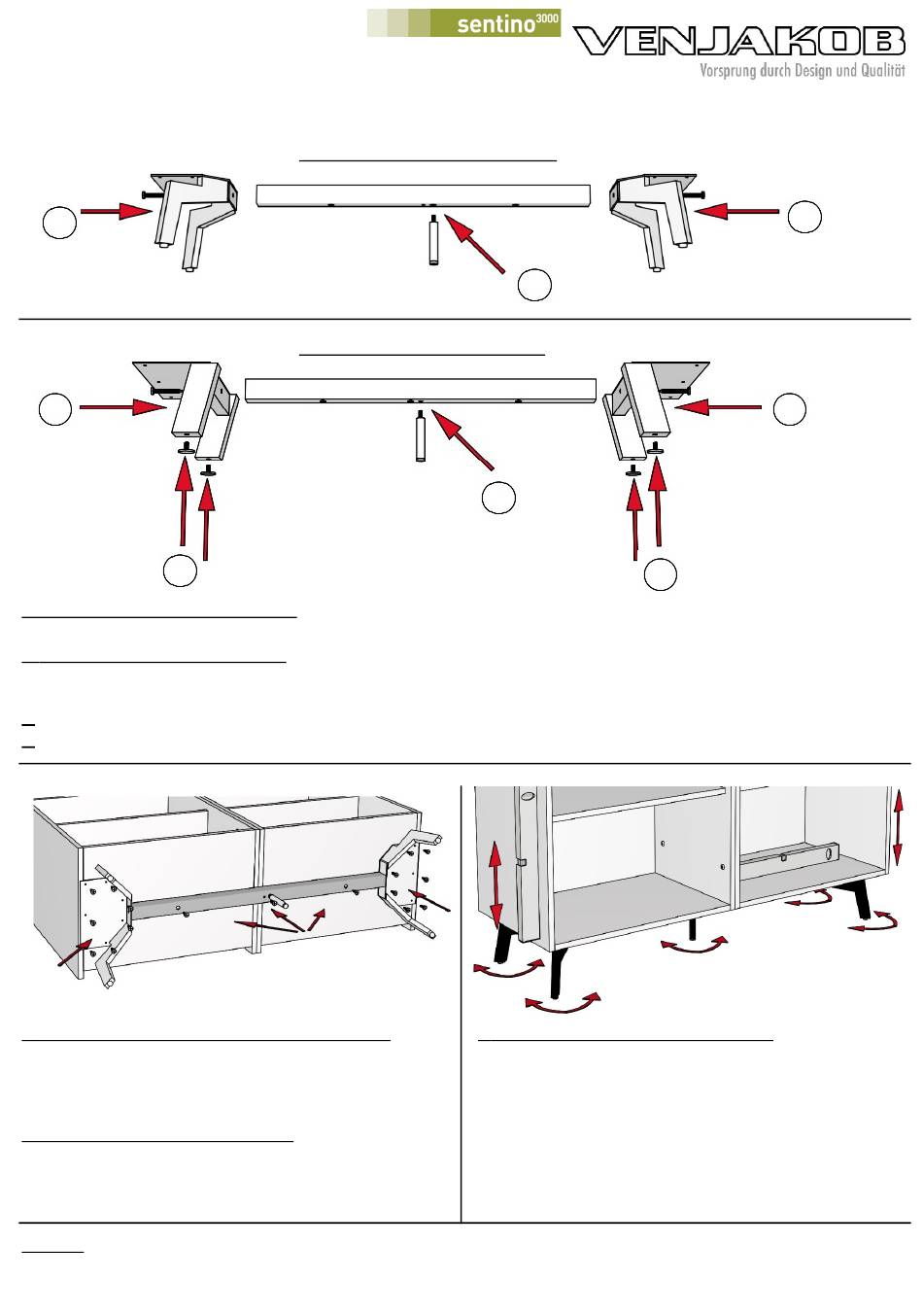

Aufbauanleitung:
Untergestell für Standelelemente (Holz / Metall)
1
1
2
1. Verbindung Metalluntergestell Abb.1: Seitenteile mit Stahlzarge verbinden. Dazu Zylinderschraube M6 x 20 mm (Teile Nr.:
51246) mittels Inbusschlüssel SW4 (Teile Nr.: 50810) einschrauben.
1. Verbindung Holzuntergestell Abb.2: Seitenteile mit Stahlzarge verbinden. Dazu Senkschraube M6 x 35 mm (Teile Nr.:
51244) mittels Inbusschlüssel SW4 (Teile Nr.: 50810) einschrauben. Schrauben mit Abdeckkappen (Teile Nr.: 50430)
verschließen.
2. Höhenstellschrauben M6 x 15 (Teile Nr.: 05591) in Füße drehen (nur beim Holzuntergestell).
3. Zusätzlicher Stellfuß (ab Möbelbreite 120 cm) mittig unter der Stahlzarge in das Gewinde drehen.
Abb. 3
4. Montage Untergestell (Beispiel: Metalluntergestell)
Korpus auf den Rücken legen.
Untergestell unter dem Möbel an Markierungsbohrungen
positionieren. Mit Schrauben 3 x 16 mm (Teile Nr.: 51403)
Abb.3 / Abb.4 anschrauben. Möbel wieder aufrichten.
Zusatzartikel Untergestellbeleuchtung:
LED-Streifen mit rückseitigen Klebestreifen vorne unter dem
Korpus befestigen. Ggf. LED-Streifen mit Montageclips an
Markierungsbohrungen schrauben.
Achtung: Zur endgültigen Ausrichtung und als Kippsicherung ist eine bauseitige Fixierung des Möbels zwingend erforderlich.
13.07.2022
Abb.1: Beispiel Metalluntergestell
Abb.2: Beispiel Holzuntergestell
Abb. 3
Abb. 4
Internet: www.venjakob-moebel.de (Weitere Aufbauanleitungen)
3
3
5. Möbel ausrichten mit der Wasserwaage
Möbelgleiter + mittlerer Stellfuß durch Drehen horizontal und
vertikal ausrichten.
1
Service Hotline: Tel. +49 5209/592-0
1
1
2
55081-11
