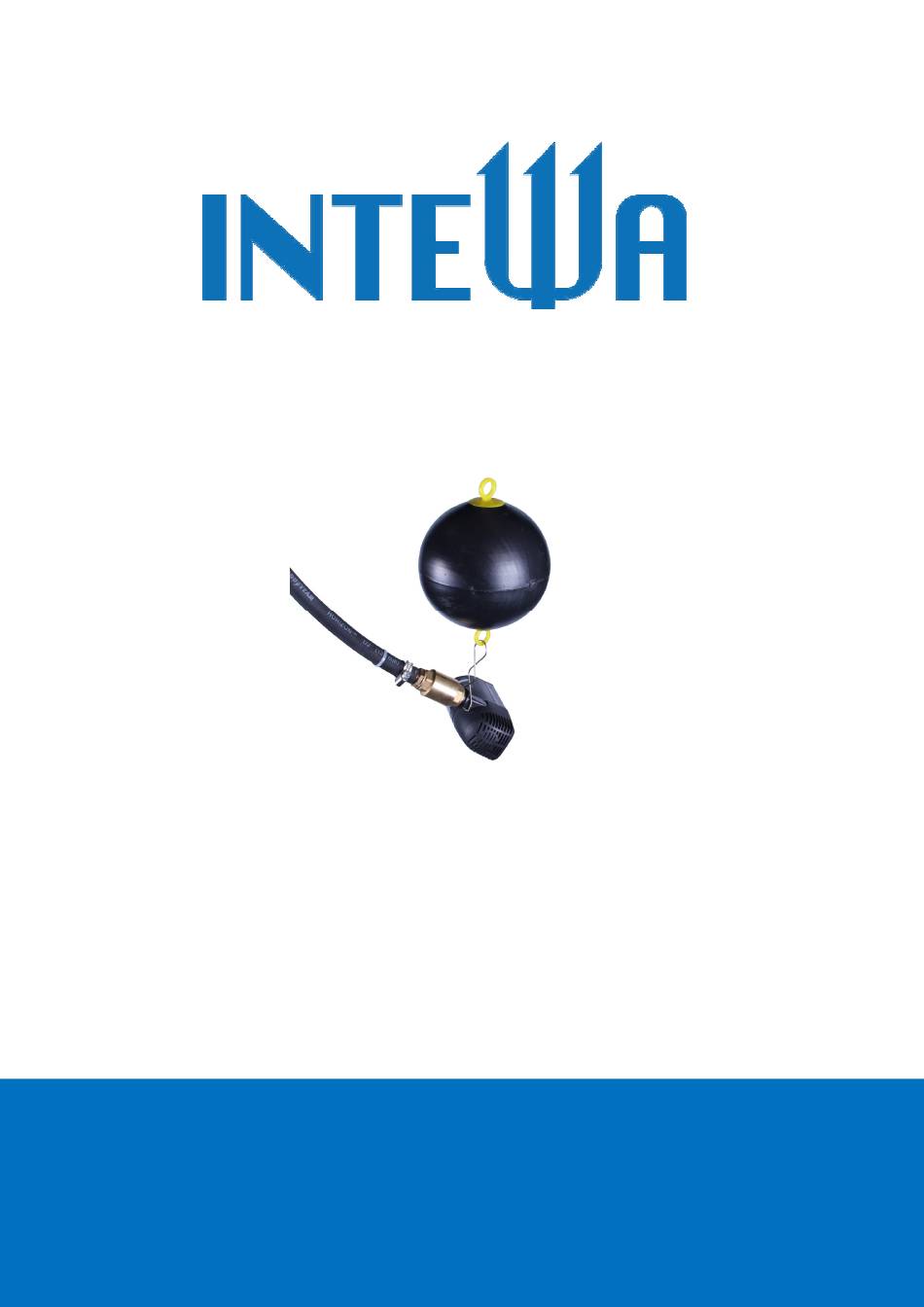

- Seite 1 RAINMASTER Eco-LP Montage- und Bedienungsanleitung WASSER IST UNSER ELEMENT www.intewa.de...
- Seite 2 Inhaltsverzeichnis 1. Einleitung und Anwendungsbereich ........................ 2 1.1 Funktionsweise ................................... 2 2. Sicherheitshinweise ..............................3 3. Lieferumfang ................................3 4. Technische Daten ..............................3 4.1. Dimensionierung der Ansaugung ..........................3 4.2. Konformitätserklärung ..............................5 5. Installation .................................. 6 5.1 Anschluss an die Basissteuerung ..........................7 6.
- Seite 3 1. Einleitung und Anwendungsbereich Ladepumpe Eco-LP speziell Zubehörprodukt Regenwasserwerk RAINMASTER Eco konzipiert. 1.1 Funktionsweise Die Ladepumpeneinheit wird am Fuß der Ansaugleitung montiert, um den Ansaugvorgang bei hoher Ansaugtiefe und/oder Ansauglänge zu unterstützen. Durch die schwimmende Ausführung erfolgt die Ansaugung immer im saubersten Bereich, kurz unter der Wasseroberfläche. Die Ladepumpe wird elektrisch an den Rainmaster Eco angeschlossen (s.
- Seite 4 2. Sicherheitshinweise Vor der Installation des Gerätes ist diese Montage- und Bedienungsanleitung sorgfältig zu lesen. hier angegebenen Hinweise sind genau beachten, sonst jeglicher Gewährleistungsanspruch erlischt. 3. Lieferumfang Das Zubehörset RM-ECO-LP beinhaltet alle für die Montage erforderlichen Teile. 1. Bürstenlose Tauchmotorpumpe 24 V DC incl. 5 m Kabel 2.
- Seite 5 Ansaughöhe realisiert werden kann, d.h. die Ansaugkennlinie verschiebt sich um 3 m parallel nach unten (s. Ansaugkennlinie „RM Eco + RM Eco-LP“). Der Ansaug-Betriebspunkt muss sich oberhalb der Kennlinie (RM Eco + RM Eco-LP) befinden. Ansaugkennlinie mit und ohne Ladepumpe RM Eco-LP RAINMASTER Eco Ladepumpe Anleitung Vers.
- Seite 6 4.2. Konformitätserklärung [1] Membranpumpe [2] Druckschalter [3] Anschlussfitting [4] Schaltnetzteil [5] 3/2-Wege-Kugelhahn/ Sauganschluss ¾“ AG Ansicht von unten [6] Nachspeisebehälter [7] Platzhalter für Füllstandsanzeige RM Eco-FS (optional) [8] Basissteuerung [9] Absperrhahn Trinkwasser (3/4“ [10] Ausdehnungsgefäß [11] Druckabsperrhahn (1/2“ IG) [12] Entlüftungshahn RAINMASTER Eco Ladepumpe Anleitung Vers.
- Seite 7 5. Installation Die Installation der Ansaugung erfolgt, wie in der Anleitung RM Eco beschrieben. Anstelle der schwimmenden Ansaugfilterung erfolgt die Installation der schwimmenden Ladepumpe. 1. Das Rückschlagventil wird auf den Druckanschluss der Pumpe geschraubt. Da diese Verbindung ggf. gelöst werden muss und eine 100%ige Dichtigkeit an dieser Stelle nicht erforderlich ist, reicht ein leichtes Dichten mit Teflonband.
- Seite 8 1. Die Verkabelung erfolgt über die Verbindungsdose, die im Domschacht der Zisterne (mindestens 20 cm über max. Wasserstand) montiert wird. Über die Zwischendose wird das Pumpenkabel in Richtung Haus bauseits verlängert (min. 2 x 0,50 mm , Ø 5- 7mm). Hinweis: Beim Verbinden der Leitungen ist auf die Polung zu achten! Die obere, nicht benötigte Kabeleinführung ist...
- Seite 9 Hierzu ist das Rückschlagventil zu entfernen. 7. Gewährleistung Für dieses Gerät übernimmt die INTEWA GmbH ab Kaufdatum eine Gewährleistung von 24 Monaten. Zum Nachweis dieses Datums bewahren Sie bitte den Kaufbeleg auf. Innerhalb der Gewährleistungszeit leistet die INTEWA GmbH nach eigener Wahl Gewährleistung durch Werksreparatur oder Ersatzlieferung.
