INSTALLATIONS UND BEDIENUNGSANLEITUNG FÜR
Die in diesem Handbuch gezeigte Bilder entsprechen möglicherweise nicht immer einem
Der Hersteller und Lieferant behält sich das Recht vor, Änderungen am Produkt
vorzunehmen, ohne diese Installations- und Bedienungsanleitung zu aktualisieren.
DE
BEDIENUNGS- UND WARTUNGSANLEITUNG
3EXX0689-3EXB0603-3EXB0604-3EXB0605-3EXB0606

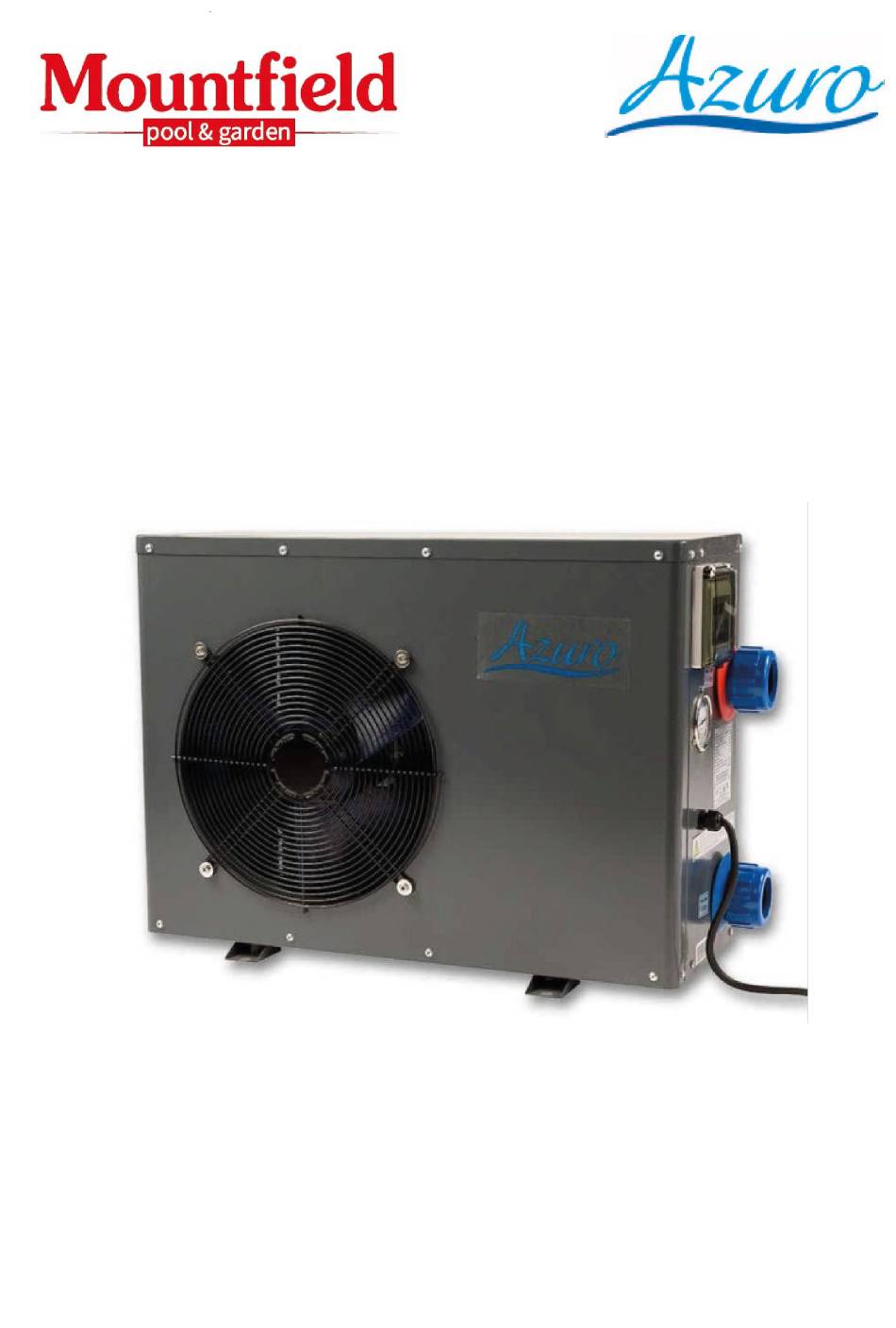

WÄRMEPUMPE
MIT WIFI-MODUL
BP-50HS-A
BP-85HS-A
BP-100HS-A
BP-120HS-A
BP-140HS-A
bestimmten Design.
Der Zweck ist es, den Text besser zu verstehen.
04/2024
Werbung
Verwandte Anleitungen für Mountfield Azuro BP-50HS-A
Inhaltszusammenfassung für Mountfield Azuro BP-50HS-A
- Seite 1 INSTALLATIONS UND BEDIENUNGSANLEITUNG FÜR WÄRMEPUMPE MIT WIFI-MODUL BP-50HS-A BP-85HS-A BP-100HS-A BP-120HS-A BP-140HS-A Die in diesem Handbuch gezeigte Bilder entsprechen möglicherweise nicht immer einem bestimmten Design. Der Zweck ist es, den Text besser zu verstehen. Der Hersteller und Lieferant behält sich das Recht vor, Änderungen am Produkt vorzunehmen, ohne diese Installations- und Bedienungsanleitung zu aktualisieren.
- Seite 2 INHALT EINLEITUNG ............................3 VERWENDUNG DER WÄRMEPUMPE ................... 3 FUNKTIONSPRINZIP DER WÄRMEPUMPE ................. 3 KONTROLLE DER VERPACKUNG ....................3 SICHERHEITSHINWEISE........................4 BESCHREIBUNG DER ANLAGE UND TECHNISCHE SPEZIFIKATION ........5 TECHNISCHE DATEN ........................5 POOLWASSER PARAMETER ......................5 BESCHREIBUNG DER GRUNDTEILE ................... 6 SICHERHEITS- UND STEUERUNGSSYSTEME ................
- Seite 3 EINLEITUNG Herzlichen Dank, dass Sie sich für unsere Wärmepumpe entschieden haben. Die Wärmepumpe wird nach strengen Normen hergestellt, um unseren Kunden die gewünschte Qualität und Zuverlässigkeit zu sichern. Diese Bedienungsanleitung enthält alle notwendigen Informationen zur Installierung, Inbetriebsetzung und Wartung der Anlage. Bevor Sie mit der Anlage manipulieren oder eine Wartung jeglicher Art durchführen, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch.
- Seite 4 Symbol für Abfalltrennung in den Ländern der Europäischen Union Schützen Sie die Umwelt! Entsorgen Sie elektrische Geräte nicht im Hausmüll! In Übereinstimmung mit der EU-Richtlinie 2012/19/EU müssen die Elektroaltgeräte getrennt gesammelt und der umweltgerechten Wiederverwertung zugeführt werden. Informationen zur Entsorgung Ihres Altgeräts erhalten Sie von Ihrer Gemeinde- oder Stadtverwaltung.
- Seite 5 (i) Reparaturen der Wärmepumpe und Eingriff e in den Kühlmittelkreislauf dürfen nur von Personen mit entsprechender Qualifikation durchführt werden. (j) Wartung und Betrieb müssen in Übereinstimmung mit dieser Bedienungsanleitung, zu empfohlenen Terminen und Intervallen durchgeführt werden. (k) Verwenden Sie nur Originalersatzteile. Im Falle einer Nichteinhaltung dieser Empfehlungen können auf diese Anlage keine Garantieansprüche geltend gemacht werden.
- Seite 6 MAßE DER WÄRMEPUMPE BP-50HS-A BP-85HS-A BP-100HS-A BP-120HS-A BP-140HS-A Bemerkung: Maße werden in Millimetern angegeben. HINWEIS: Der Hersteller behält sich das Recht vor, Produktänderungen durchzuführen, die keine Einwirkung auf dessen unerlässliche Eigenschaften haben werden. BESCHREIBUNG DER GRUNDTEILE 1 – Schutzgitter des Ventilators (Luftaustritt) 2 –...
- Seite 7 SICHERHEITS- UND STEUERUNGSSYSTEME Die Wärmepumpe ist mit folgenden Systemen ausgestattet: Betriebsteuerung der Wärmepumpe aufgrund der Temperatur: • Temperatursensor des Verdampfers löst den Abtauvorgang aus. Außentemperatursensor sorgt für das Ausschalten der Wärmepumpe, wenn die Temperatur • unter -7 °C (Produktionseinstellung) sinkt. Der normale Betriebsmodus wird wieder aufgenommen, wenn die Außentemperatur auf -5 °C (Werkseinstellung) steigt.
- Seite 8 INSTALLATION UND ANSCHLUSS DER WÄRMEPUMPE WAHL DES AUFSTELLORTES Die Wärmepumpe ist für Außenaufstellung bestimmt und wird praktisch in beliebiger Außenumgebung gut arbeiten, wenn folgende drei Bedingungen erfüllt werden: (a) Installieren Sie die Pumpe nicht in geschlossenen Räumen mit beschränkter Luftzufuhr und dort, wo die Luft nicht ausreichend zirkulieren kann.
- Seite 9 Hinweis: Aufstellung und Anschluss an Innenschwimmbecken sind mit dem Lieferanten zu konsultieren. INSTALLATION DER WÄRMEPUMPE (a) Die Wärmepumpe wird in Verbindung mit der Filtrationseinheit verwendet, die der Bestandteil der Schwimmbeckeninstallation des Benutzers ist. Der Durchfluss durch die Wärmepumpe sollte dem empfohlenen Wert entsprechen (Siehe Tabelle in Kapitel 3.1 Technische Daten) und kann maximal 2x höher sein.
- Seite 10 ELEKTROANSCHLUSS 4.3.1. ANSCHLUSS IN STECKDOSE WICHTIG: Die Wärmepumpe wird ohne Zuleitungskabel geliefert. Die Installation der Steckdose muss den Anforderungen IEC 60364 entsprechen, einschl. entsprechender Sicherung und Verwendung vom Fehlerstromschutzschalter mit Auslösestrom bis 30 mA. Es wird empfohlen eine Zweifachsteckdose mit gemeinsamer Schaltung (Schalter oder Zeitschaltuhr) zu verwenden.
- Seite 11 STEUEREINHEIT FUNKTIONEN DER STEUEREINHEIT MIT LED-DISPLAY TASTENFUNKTIONEN Tasten Funktionen 3 Sekunden lang drücken, um das Gerät ein- oder auszuschalten. Beim Prüfen oder Einstellen von Parametern, Uhrzeit und Timer erfolgt die Rückkehr zur Grundanzeige durch kurzes Drücken. Durch kurzes Drücken wird die Betriebsart gewechselt. Bei der Einstellung und Überprüfung von Betriebsparametern dient es der Auswahl und Bestätigung von Einstellungsänderungen.
- Seite 12 EINSTELLEN UND KONTROLLE DER BETRIEBSPARAMETER Durch gleichzeitiges Drücken der Tasten wird die Einstellungsoberfläche • eingeschaltet. Blättern Sie mit den Tasten durch die Parameterliste. Drücken Sie die Taste , um • den entsprechenden Parameter auszuwählen (es wird blinken im Display) und stellen Sie den Wert mit den Tasten Drücken Sie , um die Einstellung zu bestätigen und zur nächsten Ebene zurückzukehren.
- Seite 13 Hinweise zur Tabelle der Betriebsparameter: Parameter H0 - H5 – automatische Abtaueinstellung • Wenn der Temperatursensor eine niedrigere Temperatur als die mit Parameter H3 am Verdampfer eingestellte Temperatur erkennt, die er in regelmäßigen Abständen durch Parameter H0 überprüft, wechselt das Gerät in den Abtaumodus und beendet diesen Modus nach Erreichen eines der in Parameter H1 eingestellten Werte und H2.
- Seite 14 ÄNDERUNG DES BETRIEBSMODUS Die Wärmepumpe hat 3 Betriebsarten - Heizen, Kühlen und Automatikbetrieb. Wenn Sie die Betriebsart ändern möchten, drücken Sie kurz die Taste . Die Betriebsart ändert sich, das entsprechende Signal im Display ändert sich und wenn der Kompressor läuft, stoppt er. Der Verdichter startet nach Ablauf der Sicherheitszeitverzögerung wieder (wenn die Bedingungen für den Betrieb im neu gewählten Modus erfüllt sind).
- Seite 15 Anwendung der Boost CORE App Zur Steuerung der Wärmepumpe können Sie Ihr Smartphone und die Boost CORE App. anwenden, die Sie im Apple Store (für iOS) oder im Google Store (für Android) kostenlos herunterladen können Hinweis: Das WiFi-Modul ist möglicherweise nicht im Lieferumfang des Produkts enthalten.
- Seite 16 VERWENDUNG UND BETRIEB DER ANLAGE BETRIEBSANWEISUNGEN WICHTIG: Damit die Wärmepumpe den Pool beheizt, muss die Filtrationspumpe im Betrieb sein und • das Wasser durch den Wärmetauscher strömen. Die Wärmepumpe niemals einschalten, wenn sich diese ohne Wasser befindet und die • Filtrationsanlage nicht im Betrieb ist.
- Seite 17 Damit ist die Einstellung des Bypassventils abgeschlossen, im Prinzip gibt es keinen Grund, es während der Saison anzupassen. Siehe auch Kapitel 6.5 Mögliche Probleme infolge der Außenbedingungen. WASSERKONDENSATION Eine niedrigere Temperatur des Verdampfers während des Betriebes der Wärmepumpe ist die Ursache für Feuchtigkeit an Lamellen des Verdampfers und für die Entstehung vom Kondenswasser.
- Seite 18 HINWEISE ZUM BETRIEB DER WÄRMEPUMPE Der Wirkungsgrad der Wärmepumpe steigt mit steigender Temperatur der Umgebungsluft. • Die Erreichung der gewünschten Temperatur kann einige Tage dauern. Dies ist völlig • normal und hängt von klimatischen Bedingungen, Wasservolumen im Schwimmbecken, Größe der Wasserfläche, Betriebsdauer der Wärmepumpe und Wärmeverlusten des Schwimmbeckens (z.B.
- Seite 19 VEREINFACHTES BEDIENUNGSSCHEMA Vorgang Externe Anlage oder Steuertaste der Display Wirkung der Wärmepumpe Wärmepumpe Stromversorgung Stecken Sie den Es wird die aktuelle der Wärmepumpe Stecker des Wassertemperatur einschalten Zuleitungskabel in die angezeigt. Steckdose; im Falle von festem Anschluss schalten Sie den Schutzschalter ein.
- Seite 20 WARTUNG UND KONTROLLE WARTUNG ACHTUNG: Die Anlage enthält elektrische Teile unter Spannung. Die Anlage darf nur von Personen mit entsprechender elektrotechnischer Qualifikation geöffnet werden. Unfallgefahr durch Stromschlag. WICHTIG: Vor jedem Eingriff in die Anlage ist es erforderlich immer zuerst festzustellen, dass die Anlage vom Netz getrennt ist. (a) Das Schwimmbecken und die Filtration sind regelmäßig zu reinigen, um Schäden durch verschmutzte oder verstopfte Filter zu vermeiden.
- Seite 21 FEHLERMELDUNGEN UND DEREN BESEITIGUNG Angezeigte Fehlermeldung und Komponente Mögliche Ursache Beseitigung Betriebszustand der Weitere mögliche Ursache Wärmepumpe und Lösung Es ist zum Stillstand Temperatur- des Kompressors und sensor der Umgebungstemperatur Ventilators Außenluft ist niedriger als die gekommen. eingestellte Mindesttemperatur. Es ist zum Stillstand Wasser- Leitung zum Sensor Sensor, Leitungen und...
- Seite 22 Note: 1) Rufen Sie einen Techniker für Kühlanlagen, um das Kühlsystem überprüfen zu lassen. WICHTIG: Im Falle vom Eingriff in die Elektroinstallation im Innenraum der Anlage rufen Sie eine autorisierte Servicestelle. GARANTIEBEDINGUNGEN, SERVICE UND ERSATZTEILE Die Gewährleistungsfrist ist im Verkaufsbeleg aufgeführt, beträgt mindestens 24 Monate und sie beginnt mit der Produktübernahme zu laufen;...
