Beschreibung und Betriebsanleitung

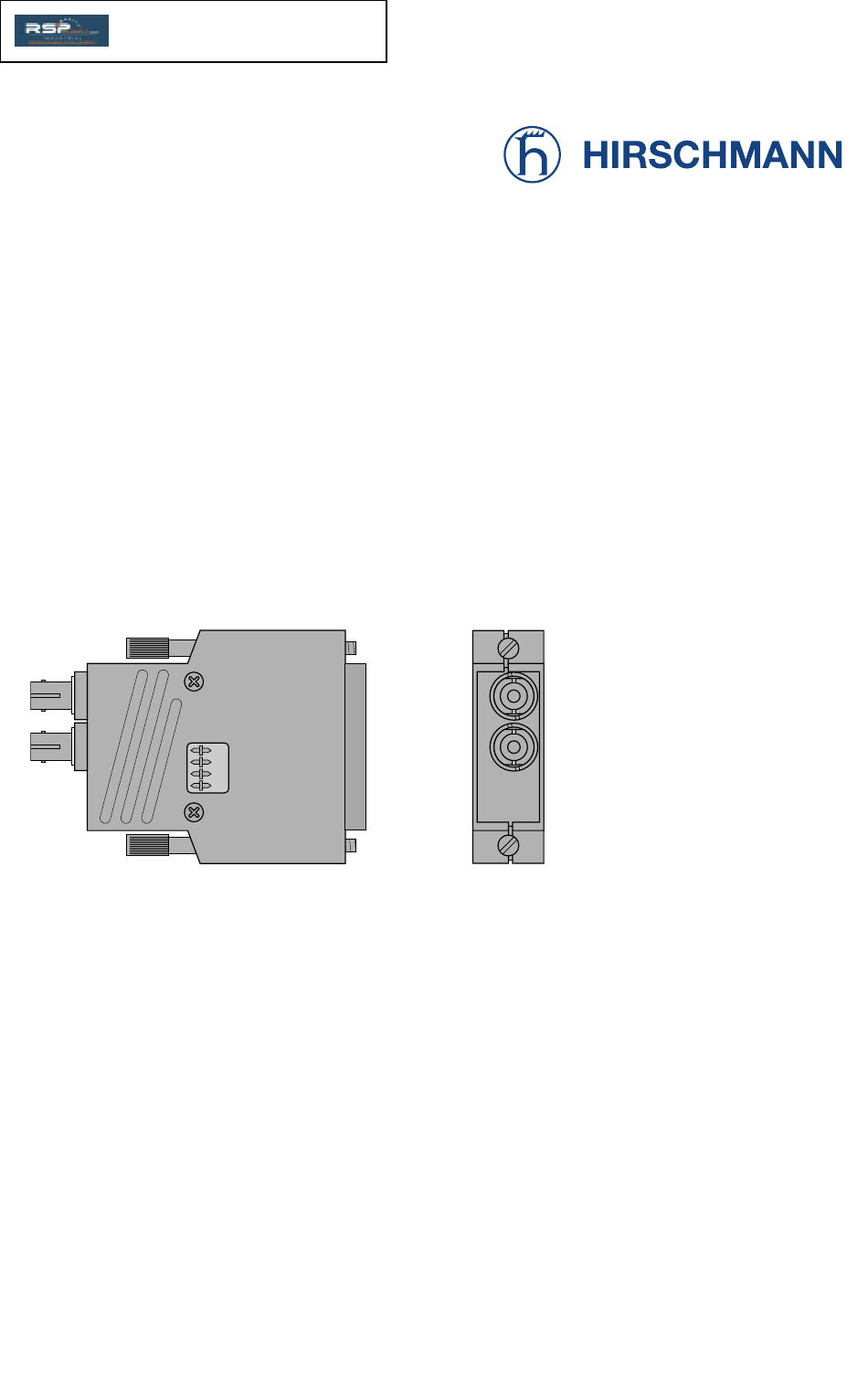

Optischer Schnittstellenwandler
Description and Operating Instructions
Optical Interface Converter
OZDV 2451 P
Bestell-Nr. / Ord. code
943 316-021
OZDV 2451 G
Bestell-Nr. / Ord. code
943 299-021
Schnittstellenwandler V.24/LWL;
asynchron, vollduplex
Keine externe Spannungsversorgung
notwendig; selbstversorgend
Überbrückbare Entfernungen
≤ 60 m mit Kunststoff-LWL
≤ 2000 m mit Quarzglas-LWL
Bitrate DC bis 20 kbit/s
Kompakte Aufsteckmodule im
Metallgehäuse
V.24/Fiber optic interface converter
asynchronous, full duplex
No external power supply needed;
self-powered
Maximum transmission distance
≤ 60 m using plastic fiber
≤ 2000 m using quartz glass fiber
Bit rate: DC to 20 kbit/s
Compact plug-in modules housed in
metal cases
Werbung
Verwandte Anleitungen für Hirschmann OZDV 2451P
Inhaltszusammenfassung für Hirschmann OZDV 2451P
- Seite 1 RSP Supply Inc. | https://www.rspsupply.com Beschreibung und Betriebsanleitung OZDV 2451 P Bestell-Nr. / Ord. code Optischer Schnittstellenwandler 943 316-021 Description and Operating Instructions OZDV 2451 G Optical Interface Converter Bestell-Nr. / Ord. code 943 299-021 Schnittstellenwandler V.24/LWL; asynchron, vollduplex Keine externe Spannungsversorgung notwendig;...
- Seite 2 GM-Eintragung. Wählen Sie den Montageort so, dass die in – Ausbildung oder Unterweisung bzw. Berech- den Technischen Daten angegebenen klima- © Hirschmann Electronics GmbH & Co. KG tigung, Stromkreise und Geräte bzw. Systeme tischen Grenzwerte eingehalten werden. 2003 gemäß den aktuellen Standards der Sicher-...
- Seite 3 Endgeräte für Software-Hand- Durch einen Schiebeschalter kann die Schirm- shake (X on/X off-Übertragung) geeignet sein. masse mit der Signalmasse verbunden werden. OZDV 2451P/G OZDV 2451P/G Anwendungsbeispiel Inbetriebnahme Schieben Sie zum Umschalten den Schiebe- Betriebsarteneinstellungen...
- Seite 4 24G1-E … kombiniert werden können. Angegeben ist jeweils die überbrückbare Entfernung und die Streckendämpfung der einzelnen Kombination. Kunststoff-LWL S 980/1000 µm (0,25 dB/m, 2 dB Systemreserve) OZDV 2451P OZDV 2471P OZDV 2451P 60 m/17 dB 50 m/14 dB OZDV 2471P...
- Seite 5 RSP Supply Inc. | https://www.rspsupply.com Technische Daten OZDV 2451 P OZDV 2451 G Betriebsspannung keine externe Spannungsversorgung notwendig; bei Versorgung über Pin 11: –20 V bis –5 V oder +5 V bis +20 V Stromaufnahme (typ./max.) 3,3 mA/3,8 mA (über Datensignal) V.24-Schnittstelle Eingangsignal –...
- Seite 6 Immunity for industrial environments – EN 55022:1998 – Information technology – trained in providing first aid. © Hirschmann Electronics GmbH & Co. KG equipment – Radio disturbance 2003 characteristics All Rights Reserved –...
- Seite 7 A slide switch is provided for connecting the X off transmission). The information as to protective ground to the signal ground. OZDV 2451P/G OZDV 2451P/G Sample Application Setting up Use a pointed object to push the slide switch...
- Seite 8 The transmission distance and the line atten- uation of the particular combination can be taken from the table. Plastic fiber optic cable S 980/1000 µm (0.25 dB/m, 2 dB system reserve) OZDV 2451P OZDV 2471P OZDV 2451P 60 m/17 dB...
- Seite 9 RSP Supply Inc. | https://www.rspsupply.com Technical Data Type OZDV 2451 P OZDV 2451 G Operating voltage no external power supply needed; when supplied via pin 11: –20 V to –5 V or +5 V to +20 V Current consumption (typical/max.) 3.3 mA/3.8 mA (via data signal) V.24 interface Input signal...
- Seite 10 RSP Supply Inc. | https://www.rspsupply.com Hirschmann Electronics GmbH Automation and Network Solutions Stuttgarter Strasse 45 - 51 72654 Neckartenzlingen Germany/Allemagne Tel.: ++49 / 1805/ 14-1538 Fax: ++49 / 7127/ 14-1551 E-Mail: ans-support@hirschmann.de Internet: http://www.hirschmann.com 045 728-001-07-1103 Printed in Federal Republic of Germany...
