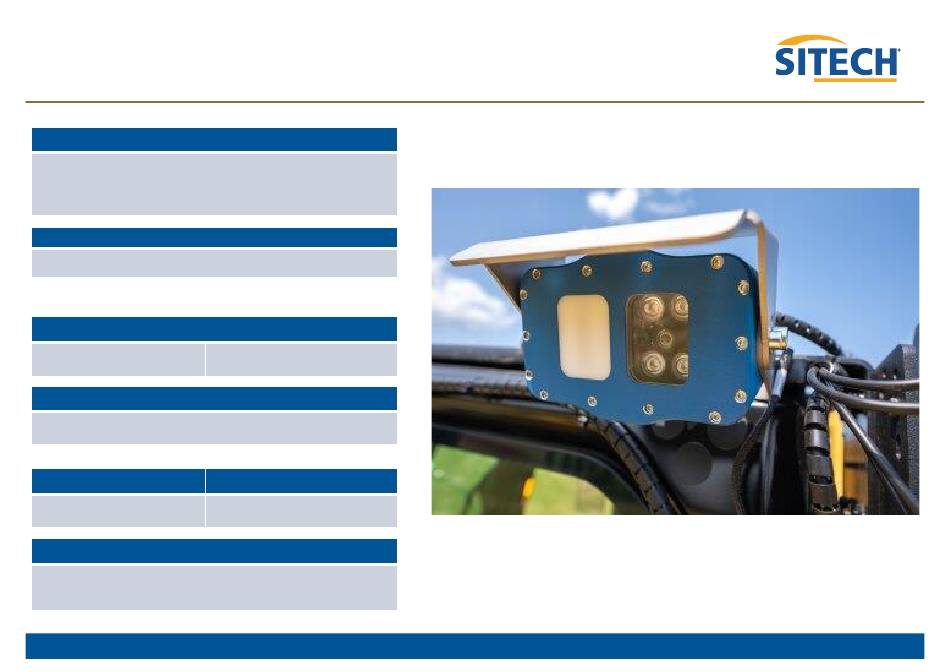

Installationsanleitung für ...
Modell
PDx-CAM-GC-Basissystem
Version
Kettenbagger
Ausrüststufe
Basissystem
Produktgruppe
Assistenzsysteme
Version
2
Autor
Jörg Graf
SITECH Deutschland GmbH Zum Aquarium 6a 46047 Oberhausen
Letzte Änderung
01.09.2023
Confidential GREEN
Maschinentyp: Kettenbagger
Seite 1
Werbung
Inhaltszusammenfassung für Sitech PDx-CAM-GC
- Seite 1 Confidential GREEN Installationsanleitung für … Modell PDx-CAM-GC-Basissystem Version Kettenbagger Ausrüststufe Basissystem Produktgruppe Assistenzsysteme Version Letzte Änderung 01.09.2023 Autor Jörg Graf SITECH Deutschland GmbH Zum Aquarium 6a 46047 Oberhausen Maschinentyp: Kettenbagger Seite 1...
- Seite 2 − Bitte umhüllen Sie die außen liegenden Kabel und Scheuerstellen immer mit einem Wellrohr oder Kunststoff –Schutzschlauch (nicht im Lieferumfang enthalten). Sie erhöhen damit die Lebensdauer des Systems. SITECH Deutschland GmbH Zum Aquarium 6a 46047 Oberhausen Maschinentyp: Kettenbagger Seite 2...
- Seite 3 PDx-LEDCAB PDx LED Signalgeber Kabine PDx-AK Anschlusskabel Strom PDx-SIG PDx Sicherungsabzweig Groß für Stromversorgung PDx-SIM PDx Sicherungsabzweig Mini für Stromversorgung PDx-KON PDx CAM Konfigurationskabel USB PDx-MON PDx Montagekit SITECH Deutschland GmbH Zum Aquarium 6a 46047 Oberhausen Maschinentyp: Kettenbagger Seite 3...
- Seite 4 Warnpieper (Kabine) Warnblitzer (Kabine) PDx Kameramodul Staubschutzkappe Zündungsplus 10A Sicherung PDx-Steuercontroller Micro-USB auf USB-A M12 Kabel, 5m - ggf. mit 3m zusätzlich verlängern CAN BUS Verteiler M12 Kabel, 1,5m SITECH Deutschland GmbH Zum Aquarium 6a 46047 Oberhausen Maschinentyp: Kettenbagger Seite 4...
- Seite 5 Kamera den hinteren Bereich der Maschine überblicken kann. Bei Kettenbaggern mit kurzem Heck sollte die Kamera hinten am Kabinendach montiert werden, sodass die Kamera den hinteren Bereich der Maschine überblicken kann. SITECH Deutschland GmbH Zum Aquarium 6a 46047 Oberhausen Maschinentyp: Kettenbagger Seite 5...
- Seite 6 Demontieren Sie zunächst die Kamera von der Blende und dem Halter, bevor Sie anfangen die Halterung zu montieren. Somit verhindern Sie ein verkratzen oder eine Beschädigung der Kamera. SITECH Deutschland GmbH Zum Aquarium 6a 46047 Oberhausen Maschinentyp: Kettenbagger Seite 6...
- Seite 7 Die Kabine darf unter keinen Umständen Staubschutzkappe angebohrt werden. Ebenso darf an der Kabine nicht geschweißt werden. „A“ = M12 Stecker mit Außengewinde „B“ „B“ = M12 Stecker mit Überwurfmutter „A“ SITECH Deutschland GmbH Zum Aquarium 6a 46047 Oberhausen Maschinentyp: Kettenbagger Seite 7...
- Seite 8 – nicht mit einer Zange ! Staubschutzkappe „A“ = M12 Stecker mit Außengewinde „B“ = M12 Stecker mit Überwurfmutter „B“ PDx-Steuercontroller CAN BUS Verteiler „B“ „A“ „A“ SITECH Deutschland GmbH Zum Aquarium 6a 46047 Oberhausen Maschinentyp: Kettenbagger Seite 8...
- Seite 9 Stromanschlusskabel aus der Kabine hinausgeführt werden muss. „B“ PDx Controller CAN BUS Verteiler „B“ „A“ = M12 Stecker mit Außengewinde „A“ „A“ „B“ = M12 Stecker mit Überwurfmutter SITECH Deutschland GmbH Zum Aquarium 6a 46047 Oberhausen Maschinentyp: Kettenbagger Seite 9...
- Seite 10 Der Massepunkt muss eine feste wo die zuvor entfernte Sicherung gesteckt war Verbindung zum Chassis haben und (siehe Abbildung 3). Darf nicht lackiert sein ! Abbildung 1 Abbildung 2 Abbildung 3 SITECH Deutschland GmbH Zum Aquarium 6a 46047 Oberhausen Maschinentyp: Kettenbagger Seite 10...
- Seite 11 An dieser Stelle wird der Kabinenblitzer montiert. 4) Fixieren Sie das Kabel mit den mitgelieferten Klebepads und den Kabelbindern entlang desHolms. 2) Lösen Sie anschließend die rote Schutzfolie vom Klebestreifen. SITECH Deutschland GmbH Zum Aquarium 6a 46047 Oberhausen Maschinentyp: Kettenbagger Seite 11...
- Seite 12 Warnbereiche, wird das mitgelieferte USB- „B“ Micro – USB-A – Kabel am Controller angeschlossen; z. B. in den Sicherungskasten verlegt. Die gute „A“ „A“ Erreichbarkeit zum Laptop sollte mitbedacht werden. SITECH Deutschland GmbH Zum Aquarium 6a 46047 Oberhausen Maschinentyp: Kettenbagger Seite 12...
- Seite 13 ▪ Überprüfen des Systems − Bewegen sie eine Person in den konfigurierten Sicherheitsabstand, ab dem die Warnung ausgelöst werden soll und überprüfen sie, ob die Warngeber (Blitzer) reagieren. SITECH Deutschland GmbH Zum Aquarium 6a 46047 Oberhausen Maschinentyp: Kettenbagger Seite 13...
- Seite 14 Überprüfen sie die Installation auf Richtigkeit, aktiv Schäden oder Nässeeintritt Warngeber reagieren während des Arbeitens Überprüfen sie die Installation auf Schäden mit der Maschine ohne Personenerkennung im oder Nässeeintritt Sicherheitsabstand SITECH Deutschland GmbH Zum Aquarium 6a 46047 Oberhausen Maschinentyp: Kettenbagger Seite 14...
- Seite 15 Opt. Masse (GND) für externen Pieper „PDX-ACOUSTIC1“ Input 2 Analog Opt. VCC (+) für externer Rückfahrpieper „PDX- USB D- ACOUSTIC1“ Masse Input 1 Analog USB D+ Masse Input 0 Keyswitch Override Analog SITECH Deutschland GmbH Zum Aquarium 6a 46047 Oberhausen Maschinentyp: Kettenbagger Seite 15...
