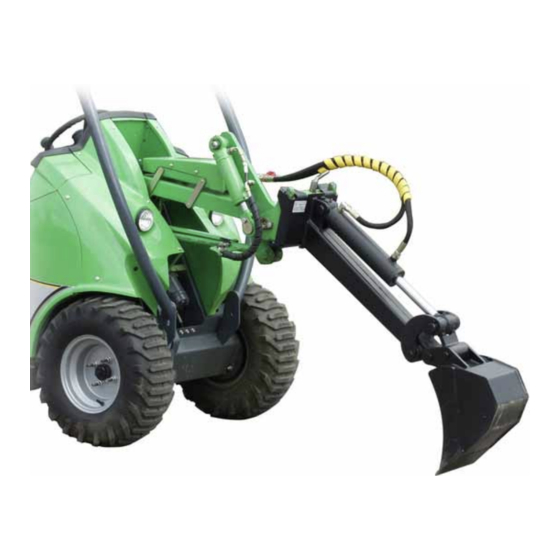

Bedienungsanleitung für Anbaugeräte
Baggerarm
Artikelnummer A33153 Baggerarm inkl. 250 mm Löffel für AVANT 200-Serie
Artikelnummer A32393 Baggerarm inkl. 250 mm Löffel für AVANT 400- und 500-Serie
Artikelnummer A32394 Baggerarm inkl. 400 mm Löffel für AVANT 600- und 700-Serie
Hersteller:
Werbung
Verwandte Anleitungen für AVANT A33153
Inhaltszusammenfassung für AVANT A33153

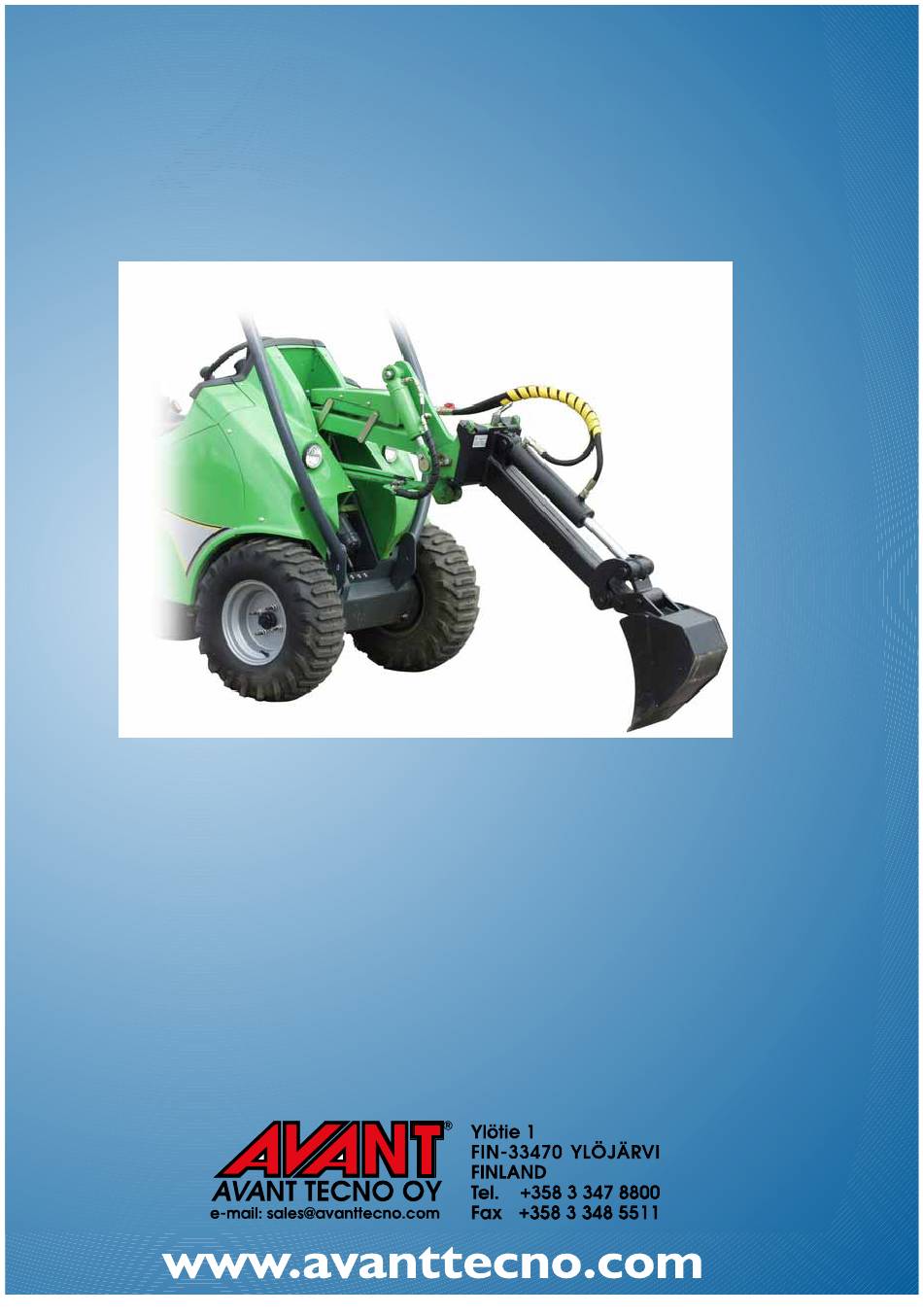

- Seite 1 Bedienungsanleitung für Anbaugeräte Baggerarm Artikelnummer A33153 Baggerarm inkl. 250 mm Löffel für AVANT 200-Serie Artikelnummer A32393 Baggerarm inkl. 250 mm Löffel für AVANT 400- und 500-Serie Artikelnummer A32394 Baggerarm inkl. 400 mm Löffel für AVANT 600- und 700-Serie Hersteller:...
- Seite 2 1. Vorwort AVANT TECNO Oy bedankt sich hiermit für das Vertrauen in sein Produkt. Es ist das Ergebnis langer Erfahrung im Bau von kompakten Radladern und dafür konzipierten Arbeitsgeräten. Wir möchten Sie bitten, die vorliegende Bedienungsanleitung vor der ersten Inbetriebnahme sorgfältig zu lesen. Diese soll Sie auf den Umgang mit dem Arbeitsgerät vorbereiten und vor Schäden an Mensch und Maschine schützen.
- Seite 3 An der Schnellwechselplatte des Laders und an den Hydraulikschnellkupplungen. Die Funktion aller Anbaupunkte wird im Folgenden erläutert. Da der Einsatz an allen AVANT-Serien erfolgen kann, sind die Befestigungen separat bebildert. Zur Vermeidung von Gefahrensituationen beachten sie bitte stets die Anbauhinweise auf...
- Seite 4 Anbau an Schnellwechselplatte Arbeitsgerät an Lader der 200-Serie anbauen: 1. Schritt: • Ziehen Sie den Verriegelungsbolzen heraus und drehen Sie diesen zum Arretieren in die obere Position. • Stellen Sie sicher, dass der Verriegelungsbolzen in der oberen Position eingerastet ist! 2.
- Seite 5 Arbeitsgerät an Lader der 400- bis 700-Serie anbauen: 1. Schritt: • Ziehen Sie die Verriegelungsbolzen auf beiden Seiten des Schnellwechselrahmens heraus und drehen Sie diese zum Arretieren in die obere Position. • Stellen Sie sicher, dass die Verriegelungsbolzen in der oberen Position eingerastet sind! 2.
- Seite 6 Hydraulikschnellkupplungen Hydraulikschläuche an Lader der 200-Serie anschließen Das Anbaugerät verfügt über zwei Hydraulikschläuche, die an den Lader anzuschließen sind. Die Anschlüsse am Ende der Schläuche sind männlich. Der Lader wiederum verfügt über zwei weibliche und einen männlichen Anschluss, die Druckleitung (mit roter Schutzkappe) und die Rücklaufleitung sowie die drucklose Leckölleitung (diese wird für den Baggerarm nicht benötigt).
- Seite 7 Hydraulikstecker trennen Zum Trennen der Stecker stellen Sie den Ladermotor ab und bewegen Sie den Hebel der Zusatzhydraulik im Lader einige Male auf und ab bzw. hin und her. So entweicht der Druck aus dem Hydrauliksystem und die Hydraulikstecker lassen sich beim nächsten Einsatz leicht miteinander verbinden.
- Seite 8 Hydraulikschläuche an Lader der 400- bis 700-Serie anschließen Das Anbaugerät verfügt über zwei Hydraulikschläuche, die an den Lader anzuschließen sind. Die Anschlüsse am Ende der Schläuche sind männlich. Der Lader wiederum verfügt über zwei weibliche und einen männlichen Anschluss, die Druckleitung (mit blauer Schutzkappe) und die Rücklaufleitung sowie die drucklose Leckölleitung (diese wird für den Baggerarm nicht benötigt).
- Seite 9 6. Arbeiten mit dem Baggerarm Wenn der Baggerarm wie oben beschrieben an den Lader angebaut ist, kann die Arbeit beginnen. Der Baggerlöffel wird über den Hebel der Zusatzhydraulik des Laders bedient (Pedal bei 200-Serie). Beim Bewegen in die eine Richtung öffnet sich der Löffel und in die andere Richtung schließt er sich.
- Seite 10 AVANT-Servicebetrieb durchführen lassen. 7.1 Schmierstellen Die Schmierstellen sind in den nachstehenden Abbildungen eingekreist. Die Schmierstellen werden mit einer Fettpresse gefettet, wie sie bei Ihrem AVANT- Händler oder in Baumärkten erhältlich ist. Die Gelenke des Baggerarms sollten ca. alle 10 Arbeitsstunden gefettet werden.
- Seite 11 Schmierstellen an den Baggerarmen der 400- bis 700-Serie Achtung: Fetten Sie jeweils nur mit einigen Hüben aus der Fettpresse. Das überflüssige Fett fließt schnell heraus und verschmutzt Lader und Baggerarm unnötig. Durch Beachtung dieser Schmieranweisungen gewährleisten Sie einen sicheren Betrieb und eine lange Lebensdauer Ihres Arbeitsgerätes.
- Seite 12 Verschleißteile sind von der Gewährleistung ausgeschlossen. 7. Im Falle eines Schadens, der auf Material oder Montagefehler zurückzuführen ist, sind die Altteile kostenfrei zur Begutachtung an AVANT TECNO zu senden. Die Reparatur darf nur durch eine autorisierte Fachwerkstatt in Absprache mit AVANT...
