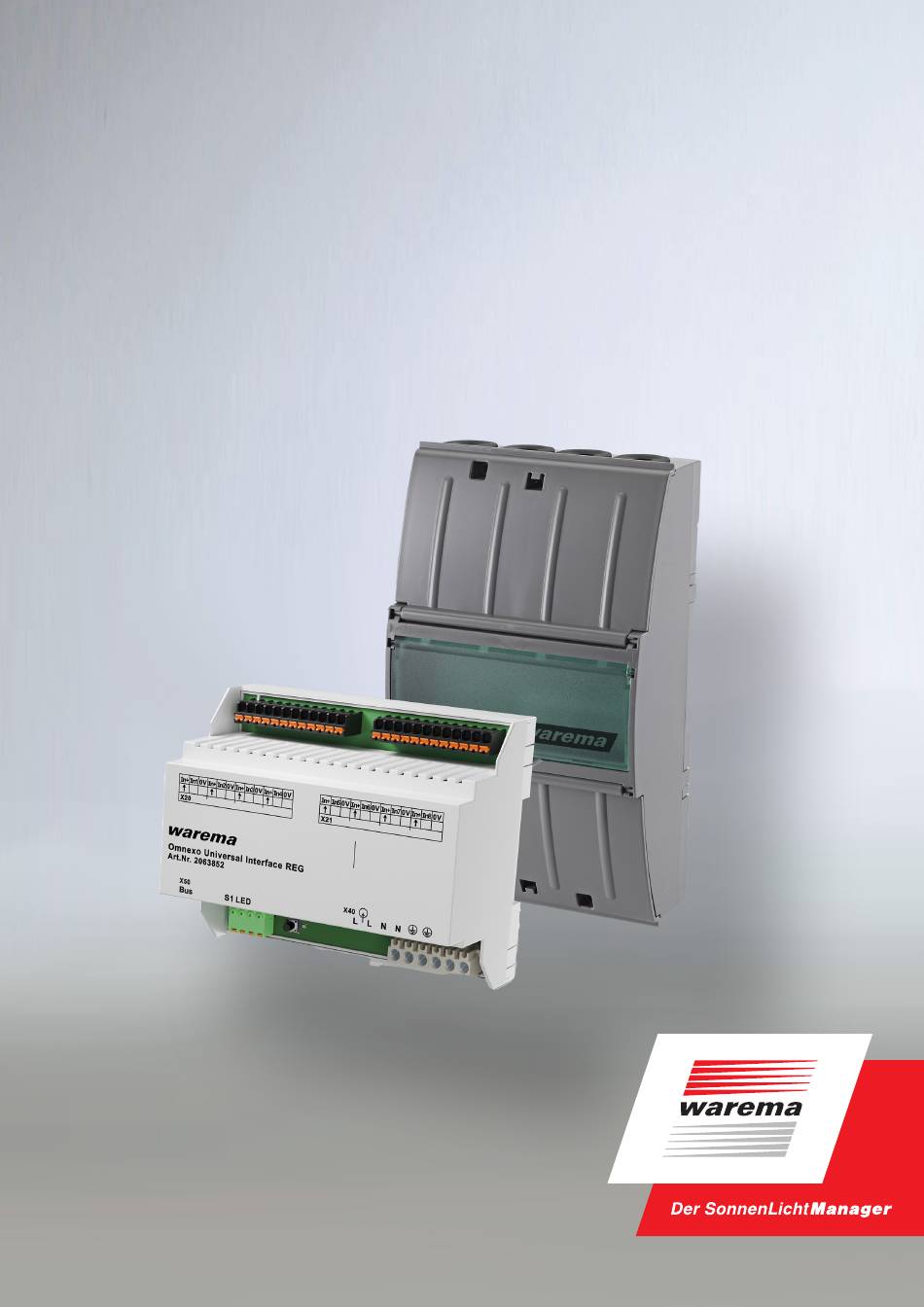

- Seite 1 Omnexo Universal Interface Installationsanleitung Gültig ab 1. Mai 2025 warema_2085626_alhb_de_v2...
- Seite 2 Tel. +49 9391 20-3740 • Fax -3749 steuerungssysteme.international@warema.de Helpline Steuerungssysteme Tel. +49 9391 20-9317 • Fax -6769 service@warema.de Vetrieb Gebäudesystemtechnik Dillberg 33, 97828 Marktheidenfeld Tel. +49 9391 20-3720 • Fax -3719 © 2025, WAREMA Renkhoff SE Technische Änderungen behalten wir uns vor warema_2085626_alhb_de_v2•2025-05-01...
- Seite 3 Inhalt Inhalts Eigenschaften ....................4 Konventionelle Messwertgeber ................5 verzeichnis Zusätzliche Schalter/Taster .................6 Sicherheitshinweise ..................7 Symbol- und Piktogrammerklärung ..............7 Bestimmungsgemäße Verwendung ..............8 Leser-Zielgruppe ....................9 Nachrüstungen und Veränderungen ..............9 Montage, Anschluss und Reparaturen ............10 Wartung ....................... 11 2.6.1 Reinigung ...................... 11 Haftung ........................
- Seite 4 Omnexo Universal Interface 1 Eigenschaften Das Omnexo Universal Interface ermöglicht die Integration zahlreicher kon- ventioneller Sensoren und den Anschluss zusätzlicher Schalter oder Taster an einem Omnexo System. Das Universal Interface verfügt über 8 frei konfigurierbare Eingänge und kann alternativ zur Wetterstation oder als zusätzliche Systemkomponente ver- wendet werden.
- Seite 5 Omnexo Universal Interface 1.1 Konventionelle Messwertgeber An das Omnexo Universal Interface können folgende Sensoren angeschlossen werden Messwertgeber Artikelnummer Messwertgeber Solarstrahlung 2016 234 Messwertgeber Photo (180°) 623 016 Messwertgeber Wind/Photo/Funkuhr (mit 3 m Leitung) 623 021 (mit 10 m Leitung) 623 036 Messwertgeber Photo/Funkuhr 623 043 Messwertgeber Außentemperatur...
- Seite 6 Omnexo Universal Interface 1.2 Zusätzliche Schalter/Taster Das Omnexo Universal Interface ermöglicht den Anschluss von Schaltern und Tastern an 8 frei konfigurierbaren Eingängen. Die Signale an den Ein- gängen werden an die Omnexo Zentrale übertragen. Jeder angeschlossene Schalter/Taster kann frei verschiedenen Funktionen zugeordnet werden. Die Zuordnung erfolgt komfortabel per Omnexo Software.
- Seite 7 Omnexo Universal Interface 2 Sicherheitshinweise Wir haben das Omnexo Universal Interface unter Beachtung der grundlegen- den Sicherheitsanforderungen entwickelt und geprüft. Trotzdem bestehen Restrisiken! Lesen Sie deshalb diese Anleitung, bevor Sie die Steuerung in Betrieb neh- men und bedienen! Beachten Sie unbedingt die hier aufgeführten Sicherheitshinweise und die Warnhinweise in dieser Anleitung! Ansonsten erlischt jeglicher Gewähr-...
- Seite 8 Das schwarze Dreieck ist das Aufzählungszeichen für Listen oder Auswah- len. 2.2 Bestimmungsgemäße Verwendung Das Omnexo Universal Interface ermöglicht den Anschluss konventioneller Sensoren und den Anschluss zusätzlicher Schalter oder Taster an einem Omnexo System. Das Gerät ist zur Montage in Innenräumen vorgesehen. Bei Einsatz außerhalb der hier aufgeführten Verwendungszwecke ist die Geneh-...
- Seite 9 Omnexo Universal Interface 2.3 LeserZielgruppe Diese Anleitung wendet sich an Personen, welche das Universal Interface inklusive aller notwendigen Teile montieren, verdrahten oder anschließen. Wenn Sie zusätzliche Informationen benötigen, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. WARNUNG Montage, Anschluss, Inbetriebnahme oder Bedienung durch nicht ausreichend qualifizierte und informierte Personen kann schwere Schäden an der Anlage oder sogar Personenschäden verursachen!
- Seite 10 Alle Verbindungen sind für den ordnungsgemäßen Betrieb des Gerätes notwendig. Schalten Sie die gesamte Anlage deshalb aus, bevor Sie Verbindungsleitun- gen einstecken oder lösen. Zum Omnexo Universal Interface sind folgende Unterlagen verfügbar: Installationsanleitung Hilfebereich in der Omnexo Software Technische Änderungen behalten wir uns vor...
- Seite 11 Omnexo Universal Interface 2.6 Wartung Innerhalb des Gerätes befinden sich keine zu wartenden Teile. 2.6.1 Reinigung Reinigen Sie das Gehäuse mit einem trockenen weichen Tuch. Verwenden Sie keine Spül- bzw. Reinigungsmittel, Lösungsmittel, scheu- ernde Substanzen oder Dampfreiniger! 2.7 Haftung Bei Nichtbeachtung der in dieser Anleitung gegebenen Produktinformation, bei Einsatz außerhalb des vorgesehenen Verwendungszweckes oder bei...
- Seite 12 Omnexo Universal Interface 3 Montage Sie erfahren in diesem Kapitel, wo und wie die einzelnen Komponenten mon- tiert werden sollen. WARNUNG Gefahrenzustände und Funktionsstörungen möglich! Das Gerät und dessen Zusatzkomponenten dürfen nur im eingebauten Zustand bzw. an den vorgegebenen Montageorten betrieben werden. Wird dies nicht beachtet, sind Funktionsstörungen oder Gefahrenzustände an der...
- Seite 13 Omnexo Universal Interface 3.1 Montage des Gerätes Das Gerät ist zum Einbau in einen Verteiler oder Aufputz vorgesehen. Es ist an einer trockenen und gut zugänglichen Stelle zu montieren. Das Gerät darf keinesfalls im Freien montiert und keiner direkten Sonneneinstrahlung ausge- setzt werden.
- Seite 14 Omnexo Universal Interface 3.1.2 Aufputzmontage Bitte beachten Sie die in den Anschlussplänen empfohlenen Leitungstypen. Abb. 3 Universal Interface im Aufputzgehäuse 119 mm 80 mm 60 mm 106 mm 180 mm 3 ‒ 4 mm Abb. 4 Abmessungen Aufputzgehäuse Klemmenabdeckungen öffnen Zum Öffnen führen Sie einen Schlitzschraubendreher (Empfehlung: Klinge...
- Seite 15 Omnexo Universal Interface 4 Anschluss 4.1 Anschlusshinweise Der elektrische Anschluss erfolgt nach umseitigem An schlussplan (Abb. Abb. 6 auf Seite 17), der Anschluss an das Bussystem sowie der Eingän- ge erfolgt mit Federkraftklemmen (siehe Abb. 5), die Zuleitungen sind als Schraubklemmen ausge führt.
- Seite 16 Omnexo Universal Interface Werden Leitungen im Freien verlegt, so müssen die einschlägigen VDE- Bestimmungen beachtet werden. Des Weiteren müssen die Leitungen für den Einsatz im Freien geeignet sein. Leistungs- und Signalkabel sind räumlich gemäß Norm getrennt voneinander zu verlegen.
- Seite 17 In+ In 1 In 2 In 3 In 4 In+ In 5 In 6 In 7 In 8 2075068 2075068 Omnexo Universal Interface REG Omnexo Universal Interface REG Art.Nr. 2063852 Art.Nr. 2063852 Klemme X50 Service-LED Klemmleiste X40 Anschluss Status-Anzeige, Zuleitung / an den Bus z.
- Seite 18 Omnexo Universal Interface Alle Tasterleitungen JY(St)Y 2×2×0,8 mm Max. Leitungslänge 200 m bei störsicherer Verlegung, paarweise verdrillte Leitung verwenden. In+ In 5 In 6 In 7 In 8 Abb. 7 Anschluss eines Tasters Alle Tasterleitungen JY(St)Y 2×2×0,8 mm Max. Leitungslänge 200 m bei störsicherer Verlegung,...
- Seite 19 Omnexo Universal Interface Meßwertgeber Solarstrahlung Meßwertgeber Photo 180° Versor- ϑ gung 1 2 3 8xAWG 26 CUL schwarz* 4 x AWG 24 grau Abzweigdose bauseitig Abzweigdose bauseitig JY (St) Y 2x2x0,8 mmø max. Leitungslänge 200 m** JY (St) Y 2x2x0,8 mm ø...
- Seite 20 Omnexo Universal Interface Messwertgeber Photo/Funkuhr Messwertgeber Wind/Photo/Funkuhr 8xAWG CUL schwarz* 8xAWG CUL schwarz* Abzweigdose Abzweigdose bauseitig bauseitig JY(St)Y 4x2x0,8 mmø JY(St)Y 4x2x0,8 mmø max. Leitungslänge 200 m** max. Leitungslänge 200 m** In+ In 5 In 6 In 7 In 8...
- Seite 21 Omnexo Universal Interface Messwertgeber Außentemperatur Messwertgeber Innentemperatur ϑ ϑ JY(St)Y 2x2x0,8 mm ø max. Leitungslänge 200 m* z.B. 4xAWG 24 C UL schwarz* max. Leitungslänge 200 m** In+ In 1 In 2 In 3 In 4 In+ In 1 In 2...
- Seite 22 Omnexo Universal Interface Messwertgeber Wind (Typ 3H) *Zur Erleichterung der Anschlussarbeiten kann auch die vorkonfektionierte Anschlussleitung 8xAWG 26 C UL schwarz* Art.-Nr.: 634 082, Länge 5 m, verwendet werden! Netzteil für Heizung Messwertgeber Wind Abzweigdose N L1 bauseitig NYM-J 3x1,5...
- Seite 23 Omnexo Universal Interface Abzweigdose bauseitig Messwertgeber (zur Leitungsverlängerung) Wind/Photo (1 Fassade) Photo 2 Photo 1 Photo 3 Abzweigdose bauseitig JY(St)Y 4x2x0,8 mmø max. Leitungslänge 200m** In+ In 1 In 2 In 3 In 4 * empfohlene Leitungstype bei Verlegung im Freien...
- Seite 24 Omnexo Universal Interface Messwertgeber Niederschlag (infrarot) W R + - 4xAWG 24C UL sw* Netzteil für Messwertgeber Niederschlag Abzweigdose N L1 bauseitig NYM-J 3x1,5 mm H05RR-F4G0,75mm Zuleitung 230V AC JY (St) Y 2x2x0,8 mmø max. Leitungslänge 200 m** * empfohlene Leitungstype bei Verlegung im Freien...
- Seite 25 Omnexo Universal Interface 6 LED Tabelle Keine Spannungsversorgung Alles AUS Bootvorgang Alles AUS Bootloader aktiv ohne MODBUS Kommu- Dauerhaft ORANGE nikation Bootloader aktiv mit MODBUS Kommu- Abwechselnd ORANGE & GRÜN blin- nikation kend (f=0,5Hz) Störung allgemein (z.B. Fehler bei der...
- Seite 26 Omnexo Universal Interface 8 Technische Daten Universal Interface min. typ. max. Einheit Versorgung 230 V AC Betriebsspannung V AC Leistungsaufnahme 1,35 Netzfrequenz Eingänge (alle Eingänge frei parametrierbar) Anzahl 8 Stück Photosignal MWG Analog ( R > 30 k) Digital V DC...
- Seite 27 Omnexo Universal Interface warema_2085626_alhb_de_v2•2025-05-01 Technische Änderungen behalten wir uns vor...
- Seite 28 Omnexo Universal Interface FÜR INBETRIEBNAHME GUT AUFBEWAHREN! Hier ID Aufkleber des Universal Interfaces einkleben Hier Montageort notieren Notizen zur Inbetriebnahme (z.B. Besonderheiten zu Montageort, Verdrahtung, etc.): WAREMA Renkhoff SE Hans-Wilhelm-Renkhoff-Straße 2 http://www.warema.de info@warema.de 97828 Marktheidenfeld/Main Deutschland Technische Änderungen behalten wir uns vor...
