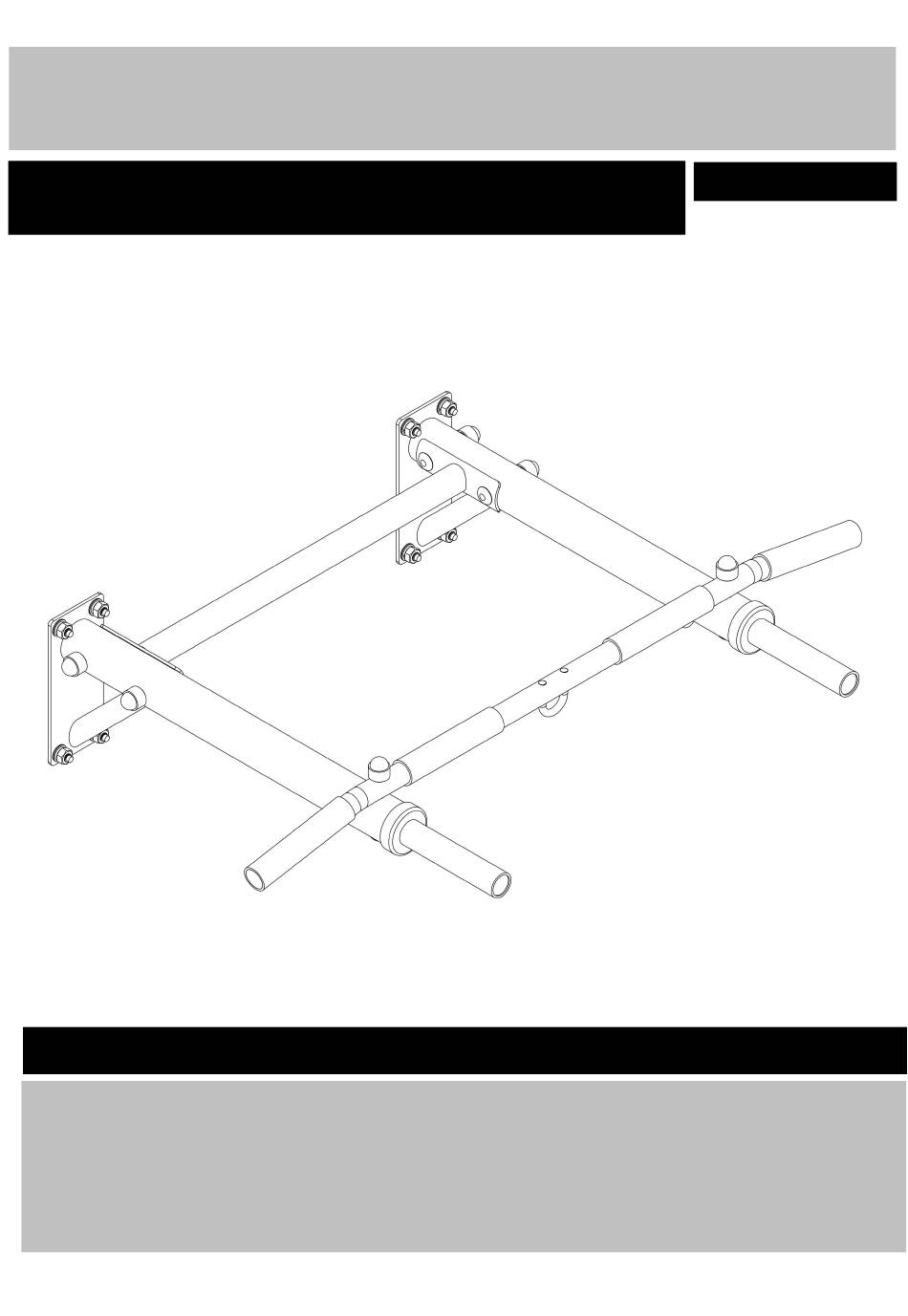

JX-519 KLIMMZUGSTANGE ZUR WANDMONTAGE
Montage- und Bedienungsanleitung – Bitte bewahren Sie sie für
spätere Verwendung auf
Wichtig – Bitte lesen Sie diese Anleitung vor der Montage oder Gebrauch sorgfältig durch.
Diese Anweisungen enthalten wichtige Informationen, damit Sie mit Ihrem Gerät die besten
Ergebnisse erzielen und das Gerät sicher und ordnungsgemäß montieren, verwenden und warten.
Wenn Sie weitergehende Fragen zum Produkt oder Schwierigkeiten mit der Montage des
Gerätes haben oder die Teile bei Erhalten beschädigt sind oder fehlen, wenden Sie sich bitte an
unseren Kundendienst:
jxfitness1973@hotmail.com
1
JX-519
Werbung
Verwandte Anleitungen für JX Fitness JX-519
Inhaltszusammenfassung für JX Fitness JX-519
- Seite 1 JX-519 KLIMMZUGSTANGE ZUR WANDMONTAGE Montage- und Bedienungsanleitung – Bitte bewahren Sie sie für JX-519 spätere Verwendung auf Wichtig – Bitte lesen Sie diese Anleitung vor der Montage oder Gebrauch sorgfältig durch. Diese Anweisungen enthalten wichtige Informationen, damit Sie mit Ihrem Gerät die besten Ergebnisse erzielen und das Gerät sicher und ordnungsgemäß...
- Seite 2 Sicherheitshinweise Wichtig –Bitte lesen Sie diese Informationen vor der Montage oder Gebrauch sorgfältig durch. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie die Klimmzugstange an der Wand montieren oder bedienen, um das Risiko schwerer Verletzungen zu verringern. institutionellen Umgebungen ist verboten. Montage •...
- Seite 3 Komponenten - Teile Bitte überprüfen Sie, ob alle unten aufgeführten Teile vorhanden sind. Hinweis: Einige der kleineren Teile können an größeren Teilen vormontiert werden. Bitte überprüfen Sie sorgfältig, bevor Sie uns bezüglich fehlender Teile kontaktieren. #1 Ausleger × 2 Stück 2# Stange ×...
- Seite 4 Komponenten – Befestigungen Bitte überprüfen Sie, ob alle unten aufgeführten Befestigungen vorhanden sind. NOTE: Einige der Befestigungen sind an den größeren Komponenten vormontiert. Bitte überprüfen sorgfältig, bevor Sie uns bezüglich fehlender Teile kontaktieren.
- Seite 5 Montageanleitung Montage von zwei Personen HINWEIS: Es wird empfohlen, dass zwei oder mehr Personen dieses Gerät montieren. Schritt 1 Befestigen Sie den Querbalken (#3) an den beiden Auslegern (#1). Richten Sie die Löcher aus und sichern Sie sie mit vier M10 × 65-Wagenbolzen (#9), vier 10mm Scheiben (#13) und vier M10-Muttern (#12).
- Seite 6 Montageanleitung Montage von zwei Personen Schritt 2 Befestigen Sie die Stange (#2) an den beiden Auslegern (#1) und sichern Sie sie mit zwei M10 × 90-Inbusschrauben (#10), vier 10mm-Scheiben (#13) und zwei M10-Muttern (#12)
- Seite 7 Montageanleitung Montage von zwei Personen Schritt 3 Setzen Sie die sechs M10-Abschlusskappen (#8) separat auf die Mutter (#12).
- Seite 8 Montageanleitung Montage von zwei Personen WARNUNG: Erweiterungsbolzen müssen Betonwänden oder Ziegelwänden installiert werden. Schritt 4 A. Befestigen Sie die Klimmzugstange an der Wand mit einer gewünschten Höhe. Markieren Sie die Lochposition und bohren Sie vier Löcher entsprechend. B. Führen Sie die Erweiterungsbolzen (#11) in das Loch ein und nageln Sie sie mit einem Hammer fest, um eine Tiefe von mindestens 75mm zu erhalten.
- Seite 9 Pflege und Wartung 1. Überprüfen Sie das Gerät regelmäßig, 5. Reparieren Sie dieses Gerät nicht selbst. um eventuelle Schäden und Abnutzung Wenn Schwierigkeiten zu erkennen. Montage, Bedienung oder Verwendung des Schmieren bewegliche Teile Gerätes haben oder die Teile bei Erhalten regelmäßig mit Leichtöl, um vorzeitige beschädigt sind oder fehlen, wenden Sie Abnutzung zu vermeiden.
- Seite 10 Explosionsansicht Calf/achilles stretch Hinweis: Einige der oben genannten Teile wurden bereits in der Fabrik an den großen Komponenten vormontiert.
- Seite 11 WARNUNG! WARNUNG! (Deutsch) DIESES GERÄT NICHT MISSBRAUCHEN Schwere Verletzungen oder Tod oder beides (falls zutreffend) können auftreten, wenn es nicht mit Sorgfalt verwendet wird. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Befolgen Sie alle Warnhinweise und Anleitungen. Halten Sie bitte vor dem Gebrauch entsprechende Anweisungen ein. Ersetzen Sie dieses Etikett, wenn es beschädigt, unleserlich oder entfernt wurde.
- Seite 12 Pflege und Wartung 1.Das Sicherheitsniveau des Geräts kann nur dann eingehalten werden, wenn sie regelmäßig auf Beschädigungen und Verschleiß untersucht werden, z.B. Seile, Verbindungspunkte; 2. Ersetzen Sie defekte Komponenten sofort und/oder halten Sie das Gerät nach der Reparatur außer Betrieb; 3.
