Inhaltszusammenfassung für Fox ESS T G3 Serie

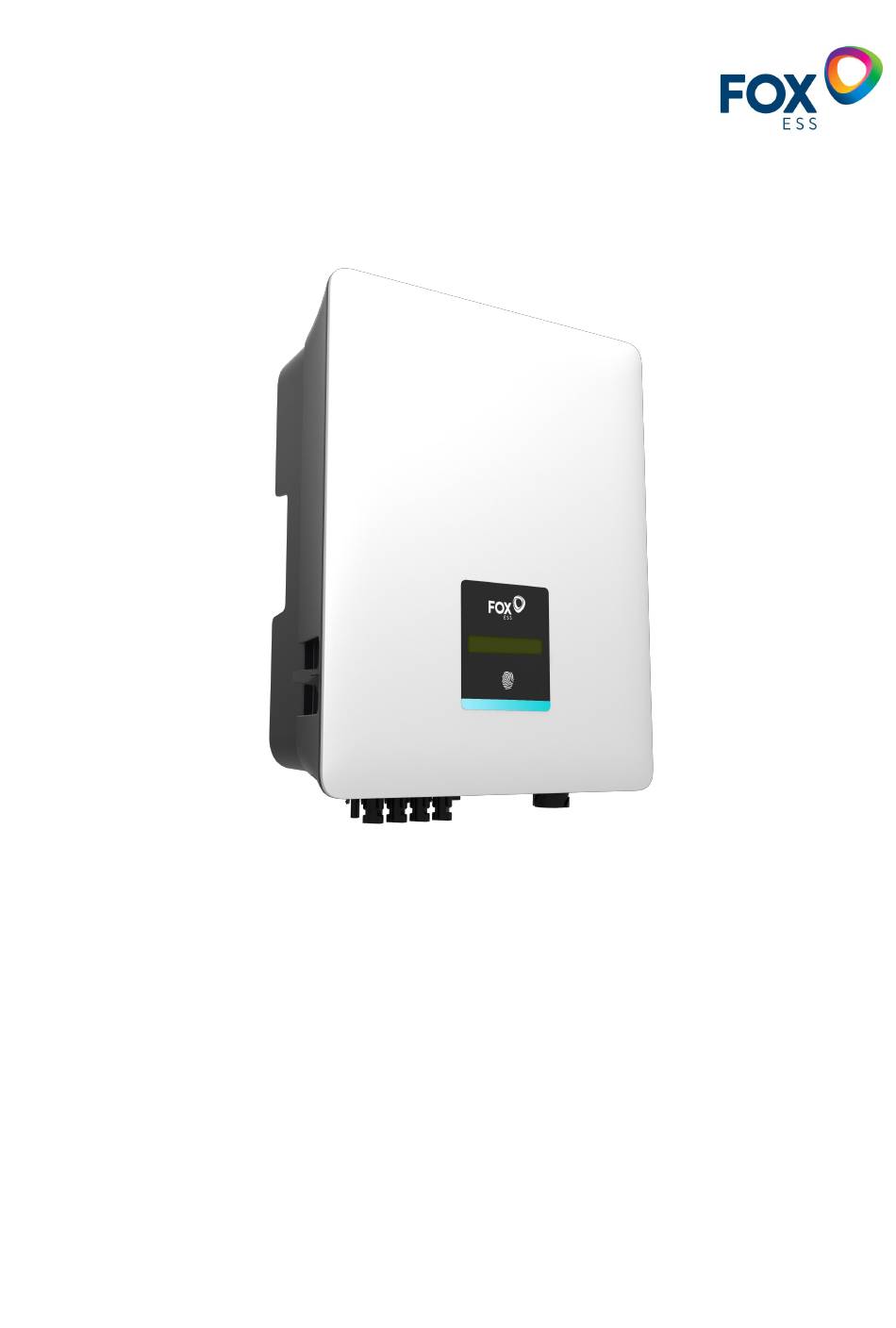

- Seite 1 Handbuch T SERIES (G3) Um eine unsachgemäße Bedienung zu vermeiden, lesen Sie bitte vor dem Gebrauch diese Anleitung sorgfältig durch.
- Seite 3 Inhaltsverzeichnis 1. Hinweise zu Diesem Handbuch ........................1 1.1 Gültigkeitsbereich ..........................1 1.2 Zielgruppe ...............................1 1.3 Verwendete Symbole ..........................1 2. Sicherheit ................................2 2.1 Bestimmungsgemäße Verwendung ....................... 2 2.2 PE-Anschluss und Ableitstrom ....................... 3 3. Einführung ................................ 4 3.1 Grundlegende Eigenschaften .........................4 3.2 Dimensionen ............................
- Seite 4 1. Hinweise zu Diesem Handbuch 1.1 Gültigkeitsbereich Dieses Handbuch beschreibt die Montage, Installation, Inbetriebnahme, Wartung und Störungsbeseiti- gung für die folgenden Modelle der Fox ESS-Produkte: T3-G3, T4-G3, T5-G3, T6-G3, T8-G3, T8(Dual)-G3 T10-G3, T10(Dual)-G3, T12-G3, T12(Dual)-G3 T15-G3, T17-G3, T20-G3, T23-G3, T25-G3 Hinweis: Bewahren Sie diese Anleitung so auf, dass sie jederzeit zugänglich ist.
- Seite 5 Gefahr durch hohe Spannungen. Lebensgefahr durch hohe Spannungen in dem Wechselrichter! Gefahr. Gefahr eines elektrischen Schlages! Lebensgefahr durch hohe Spannungen. In dem Wechselrichter befindet sich eine Restspannung, die 5 min zur Entladung benötigt. Warten Sie 5 min, bevor Sie den oberen Deckel. Lesen Sie das Handbuch.
- Seite 6 RCD-Schutzschalters muss immer in Übereinstimmung mit den örtlichen Vorschriften und Normen erfolgen. Fox ESS empfiehlt die Verwendung eines RCD-Schutzschalters vom Typ A. Fox ESS empfiehlt einen RCD-Schutzschalter mit einem Wert zwischen 100 mA und 300 mA, es sei denn, die örtlichen Vorschriften schreiben einen niedrigeren Wert vor.
- Seite 7 1. Die Auswahl eines geeigneten RCD-Schutzschalters ist wichtig für den korrekten Betrieb der Anlage. Ein RCD-Schutzschalter mit einem Nennwert von 30 mA kann bereits bei einem Leckstrom von 15 mA auslösen (gemäß IEC 61008). Hochwertige RCD-Schutzschalter lösen in der Regel bei einem Wert aus, der näher an ihrem Nennwert liegt.
- Seite 8 3.2 Dimensionen 3.3 Klemmen des Wechselrichters Artikel Beschreibung Artikel Beschreibung DC-Schalter (Optional) Wasserdichtes Verschlussventil AC-Anschlüsse WLAN / 4G / USB Hinweis: 1) Für den COM-Anschluss F sind drei verschiedene Steckertypen möglich. Detaillierte Informationen finden Sie in Kapitel 6.3.
- Seite 9 Technische Daten 4.1 PV-Eingang / AC-Ausgang T8-G3/ T10-G3/ T12-G3/ T15- T17- T20- T23- T25- Modell T8(Dual)-G3 T10(Dual)-G3 T12(Dual)-G3 3000 4000 5000 6000 8000 10000 12000 15000 17000 20000 23000 25000 PV-EINGANG Max. empfohlene 4500 6000 7500 9000 12000 15000 18000 22500 25500 30000 34500 37500 DC-Leistung [W] Max.
- Seite 10 Netz- Nennspannung 3/N/PE, 220/380, 230/400, 240/415 (Wechselspan- nungsbereich) [V] Nenn-Netzfreque 50/60, ±5 nz [Hz] AC-Nennstrom [A] 11,6 14,5 17,4 21,7 24,6 29,0 33,3 36,2 Max. AC-Strom 12,8 15,9 19,1 23,9 27,1 31,9 36,7 39,9 14,5@0,7 (T8-G3 - T12-G3) Einschaltstrom 19,3@ 9,6@0,8 12,1@0,6 12,1@0,6...
- Seite 11 Kurzschlussschutz AC-Ausgang Überstromschutz AC-Ausgang Überspannungsschut Überspannungsschut Typ II (DC) und Typ II (AC) Temperaturschutz Anti-Islanding-Schutz Integrierter Optional DC-Schalter AFCI-Schutz Optional Überwachung des JA (T3-G3 - T12-G3) Optional Stringpegels Optional (T8(Dual)-G3 - T12(Dual)-G3) STANDARD IEC62109-1/2 Sicherheit IEC 61000-6-1 / IEC 61000-6-2 / IEC 61000-6-3 / IEC61000-4-2/3/4/5/6/8 AS4777.2-2020 VDE-AR-N 4105 /VDE0126-1-1 / G98 / G99 / EN50549-1 / CEI 0-21 Zertifizierung IEC62116 / IEC61727 / IEC61683...
- Seite 12 Geräuschemission <30 (T3-G3 - T12-G3) <55 (typisch) (dB) <55 (T8(Dual)-G3 - T12(Dual)-G3) Max. Betriebshöhe (m) 3000 Temperaturbereich -25…... +60 (Leistungsminderung bei +45) (Betrieb) (°C) Temperaturbereich -40…... +70 (Lagerung) (°C) Luftfeuchtigkeit 0-100% (keine Kondensation) Eigenverbrauch (Nacht) <3 Verschmutzungsgrad Überwachungsmodul RS485, WLAN (optional)/ 4G(optional) (optional) Kommunikation Zähler, DRM / Rundsteuerung, Not-Aus...
- Seite 13 Installation 5.1 Auf Physische Beschädigung Prüfen Stellen Sie sicher, dass der Wechselrichter während des Transports nicht beschädigt wird. Bei sichtbaren Schäden, wie z. B. Rissen, wenden Sie sich bitte umgehend an Ihren Händler. 5.2 Einphasig-Speichersystem Öffnen Sie die Verpackung und nehmen Sie das Produkt heraus, überprüfen Sie bitte zuerst das Zubehör. Die Packliste ist unten abgebildet.
- Seite 14 Beschreibung Anzahl Modell Buchse×2, Stecker×2 Modell mit natürlicher Kühlung Buchse×4, Stecker×4 DC-Anschlüsse Modell mit Ventilatorkühlung Positiver Kontakt×2, Negativer Kontakt×2 Modell mit natürlicher Kühlung Positiver Kontakt×4, Negativer Kontakt×4 DC-Stiftkontakt Modell mit Ventilatorkühlung 5.3 Montage • Vorsichtsmaßnahmen bei der Installation Stellen Sie sicher, dass der Installationsort die folgenden Bedingungen erfüllt: Nicht in direkter Sonneneinstrahlung.
- Seite 15 • Montageschritte Erforderliche Werkzeuge für die Installation: Handschraubendreher; Elektrische Bohrmaschine (Bohrer-Satz 8mm); Crimpzange; Abisolierzange; Schraubendreher. Schritt 1: Befestigen Sie die Halterung an der Wand Wählen Sie den Ort, an dem Sie den Wechselrichter installieren möchten. Bringen Sie die Halterung an der Wand an und markieren Sie die Position der 4 Löcher in der Halterung.
- Seite 16 Achten Sie vor dem Bohren von Löchern auf den Abstand zwischen der Maschine und benachbarten Objekten. Bohren Sie die Löcher mit einer elektrischen Bohrmaschine, stellen Sie sicher, dass die Löcher mindestens 50 mm tief und 8 mm breit sind, und ziehen Sie dann die Dehnungsrohre fest. VORSICHT Bitte achten Sie bei der Verwendung der Werkzeuge auf die Sicherheit.
- Seite 17 Bitte wählen Sie für den Aufstellungsort eine massive Ziegel-Beton-Struktur und eine Betonwand. Wenn andere Wandtypen gewählt werden, muss die Wand aus feuerhemmenden Materialien bestehen und den Tragfähigkeitsanforderungen des Geräts entsprechen. Stecken Sie die Dehnungsrohre in die Löcher und ziehen Sie sie fest. Montieren Sie die Halterung mit den Dehnschrauben.
- Seite 18 Bitte achten Sie darauf, dass die Oberseite des Filters bündig mit der Rückseite des Wechselrichters abschließt. Richten Sie den Filter so aus, dass die seitlichen Lamellen von den Löchern auf beiden Seiten des Filters aus gesehen werden können, wie in der Abbildung mit dem Pfeil zur Wand hin dargestellt. Drücken Sie den Filter von oben nach unten.
- Seite 19 Schritt 3: Anpassen des Wechselrichters an die Wandhalterung Montieren Sie den Wechselrichter an der Halterung. Sichern Sie den Wechselrichter mit der M5-Schraube und der Unterlegscheibe. Bitte beachten Sie die richtige Installationsmethode für die Installation: Vertikal Vorne Kippen nach Hinten Kippen Flach...
- Seite 20 Elektrischer Anschluss 6.1 Schaltungsübersicht...
- Seite 21 6.2 Verdrahtungsschritte Schritt 1: PV-String-Anschluss Die Wechselrichter dieser Serie können je nach Wechselrichtertyp mit 2 bis 4 Strings von PV-Modulen verbunden werden. Bitte wählen Sie geeignete PV-Module mit hoher Zuverlässigkeit und Qualität. Die Leerlaufspannung des angeschlossenen Modulfeldes sollte weniger als 1100V betragen, und die Betriebsspannung sollte innerhalb des MPPT-Spannungsbereichs liegen.
- Seite 22 ANMERKUNG Achten Sie bei der Herstellung der PV-Klemmen darauf, dass die Kupferkerne der PV-Plus- und PV-Minusklemmen und die Kupferkerne des Wechselrichters eingesteckt werden können, und messen Sie mit einem Multimeter, ob die Plus- und Minusklemmen korrekt sind, da das Gerät sonst möglicherweise nicht normal funktioniert oder einzelne Strings nicht funktionieren.
- Seite 23 Schritt 3: AC-Verdrahtung • Prüfen Sie die Netzspannung und vergleichen Sie sie mit dem zulässigen Spannungsbereich (siehe technische Daten). • Schalten Sie den Leistungsschalter von allen Phasen ab und sichern Sie ihn gegen Wiedereinschalten. • Kürzen Sie die Drähte: - Kürzen Sie alle Drähte auf 52,5 mm und den PE-Leiter auf 55 mm. - Verwenden Sie die Crimpzange, um 12mm der Isolierung von allen Drahtenden wie unten dargestellt abzuschneiden.
- Seite 24 • Stecken Sie die Steckereinheit in die Buchse (Wechselrichterseite) und verriegeln Sie sie durch die Kupplungsverdrehung. 6.3 Anschluss an den Boden Drehen Sie die Erdungsschraube mit einem Schraubendreher wie unten gezeigt ein: 6.4 Installation eines Kommunikationsgeräts (Optional) Die Wechselrichter der Serie sind mit mehreren Kommunikationsoptionen wie WLAN, 4G, RS485 und Zähler mit einem externen Gerät erhältlich.
- Seite 25 Für WLAN-Gerät: Verbinden Sie das WLAN-Gerät mit dem lokalen Router und schließen Sie die WLAN-Konfiguration ab (weitere Einzelheiten finden Sie im WLAN-Produkthandbuch). Richten Sie das Standortkonto auf der Fox ESS-Überwachungsplattform ein (weitere Einzelheiten entnehmen Sie bitte dem Benutzerhandbuch für die Überwachung).
- Seite 26 Tabelle 1: Definition Beschreibung der Merkmale RS485B1 RS485-Kommunikationsanschluss RS485A1 RS485B2 Zähler-Kommunikationsanschluss RS485A2 RS485B3 Parallele Kommunikationsschnittstelle RS485A3 Verbinden Sie Pin 5 und Pin 8 kurz, um den Notstopp des E-STOP Wechselrichters auszulösen. Kontakt_1/5 Kontakt_2/6 Kontakt_3/7 Multiplex-Anschluss, kompatibel mit DRM oder Rundsteuerung. Kontakt_4/8 RefGen Com/DRM0...
- Seite 27 Zähler (optional) Der Wechselrichter verfügt über eine integrierte Exportbegrenzungsfunktion. Um diese Funktion zu nutzen, muss ein Leistungszähler installiert werden. Installieren Sie das Gerät bitte auf der Netzseite. Einstellung der Exportbegrenzung: Drücken Sie kurz auf die Berührungstaste, um die Anzeige zu wechseln oder den Wert+1 einzustellen. Drücken Sie lang auf die Berührungstaste, um Ihre Einstellung zu bestätigen.
- Seite 28 Es gibt vier Methoden für den Anschluss von Multizählern und Stromwandlern wie folgt: CHINT Multizähler ohne Stromwandler: CHINT Multizähler mit Stromwandler:...
- Seite 29 EASTRON Multizähler ohne Stromwandler: EASTRON Multizähler mit Stromwandler:...
- Seite 30 • Rundsteuerverdrahtung Rundsteuergerät Wirkleistungsgrenze (%Pn) Kein Kontakt 100% Mehrfachkontakt 100% Kontakt #1 Kontakt #2 Kontakt #3 Kontakt #4 Sofortiges AUS Hinweis: Isolationsfehler Dieser Wechselrichter entspricht IEC 62109-2 Abschnitt 13.9 für die Erdschlussalarmüberwachung. Wenn ein Erdschlussalarm auftritt, wird der Fehlercode Isolationsfehler auf dem Bildschirm des Wechselrichters angezeigt und die ROTE LED-Anzeige leuchtet auf.
- Seite 31 7. Operation 7.1 Bedienfeld Objekt Name Funktion LCD-Bildschirm Anzeige der Informationen des Wechselrichters. Rot: Der Wechselrichter befindet sich im Störungsmodus. Blinkendes blaues Licht: Der Wechselrichter befindet sich im Indikator LED Warte-/Überprüfungsmodus. Blau: Der Wechselrichter befindet sich im Normalzustand. Die Berührungstaste wird verwendet, um die LCD-Anzeige auf verschiedene Parameter einzustellen.
- Seite 32 7.2 Funktionsbaum Hinweis: • Kurzes Drücken zur Auswahl, langes Drücken zur Bestätigung. • Das Standard-Passwort ist "3210". Bitte überlassen Sie die Einstellungen einem qualifizierten Installateur oder Händler, Endbenutzern wird nicht empfohlen, die Einstellungen vorzunehmen. • PQRM wird angezeigt, wenn die aktuelle Sicherheit AS4777_AU-2020A/AS4777_AU-2020B/AS4777_AU- 2020C/AS4777_NZ-2020 ist.
- Seite 33 mit einer Abdeckung verschlossen werden; Schalten Sie die externen AC- und DC-Anschlüsse ein; Schalten Sie den DC-Schalter in die Position "ON" (wenn der Wechselrichter mit einem DC-Schalter ausgestattet ist). Wenn die LED nicht blau leuchtet, überprüfen Sie bitte die folgenden Punkte: Alle Anschlüsse sind korrekt.
- Seite 34 8. Aktualisieren der Firmware Der Benutzer kann die Firmware des Wechselrichters über eine U-Disk aktualisieren. • Vorbereitung Bitte stellen Sie sicher, dass der Wechselrichter ständig eingeschaltet ist. Der Wechselrichter muss während des gesamten Aktualisierungsvorgangs eingeschaltet bleiben. Bereiten Sie einen PC vor und vergewissern Sie sich, dass die Größe der U-Disk unter 32 GB liegt und das Format fat 16 oder fat 32 ist. HINWEIS Hinweis! Bitte verwenden Sie NICHT USB3.0 am USB-Anschluss des Wechselrichters, der USB-Anschluss des...
- Seite 35 9. Wartung Dieser Abschnitt enthält Informationen und Vorgehensweisen zur Behebung möglicher Probleme mit den Fox ESS-Wechselrichter und gibt Ihnen Tipps zur Fehlersuche, um die meisten auftretenden Probleme zu erkennen und zu lösen. 9.1 Alarm-Liste Fehlercode Lösung - Schalten Sie die PV-Anlage und das Netz aus und schließen Sie sie wieder an. SPS Fehler - Bitte wenden Sie sich an uns, wenn der Normalzustand nicht wiederhergestellt werden kann.
- Seite 36 - Vergewissern Sie sich, dass Netzspannung und Frequenz den Normen entsprechen. -Oder suchen Sie Hilfe bei uns. - Trennen Sie PV (+) und PV (-) mit dem DC-Schalter. - Nachdem sich das LCD ausgeschaltet hat, schließen Sie es wieder an und Inkonsistenz überprüfen Sie es erneut.
- Seite 37 Sind das Anzeigefeld und das Kommunikationskabel richtig angeschlossen und unbeschädigt? Wenden Sie sich an den Fox ESS-Kundendienst, um weitere Unterstützung zu erhalten. Bitte bereiten Sie sich darauf vor, Details Ihrer Systeminstallation zu beschreiben und die Modell- und Seriennummer des Geräts anzugeben.
- Seite 38 10. Stilllegung 10.1 Demontage des Wechselrichters Trennen Sie den Wechselrichter vom DC-Eingang und AC-Ausgang. Warten Sie 5 Minuten, bis der Wechselrichter vollständig spannungsfrei ist. Trennen Sie die Kommunikations- und optionalen Anschlussleitungen. Nehmen Sie den Wechselrichter von der Halterung ab. Entfernen Sie die Halterung, falls erforderlich. 10.2 Verpackung Bitte verpacken Sie die Wechselrichter möglichst in der Originalverpackung.
- Seite 39 Das Urheberrecht an diesem Handbuch liegt bei FOXESS CO., LTD.. Es darf weder von Unternehmen noch von Einzelpersonen plagiiert, teilweise oder vollständig kopiert werden (einschließlich Software usw.), und eine Vervielfältigung oder Verbreitung in irgendeiner Form oder mit irgendwelchen Mitteln ist nicht gestattet. Alle Rechte vorbehalten. FOXESS CO., LTD.
