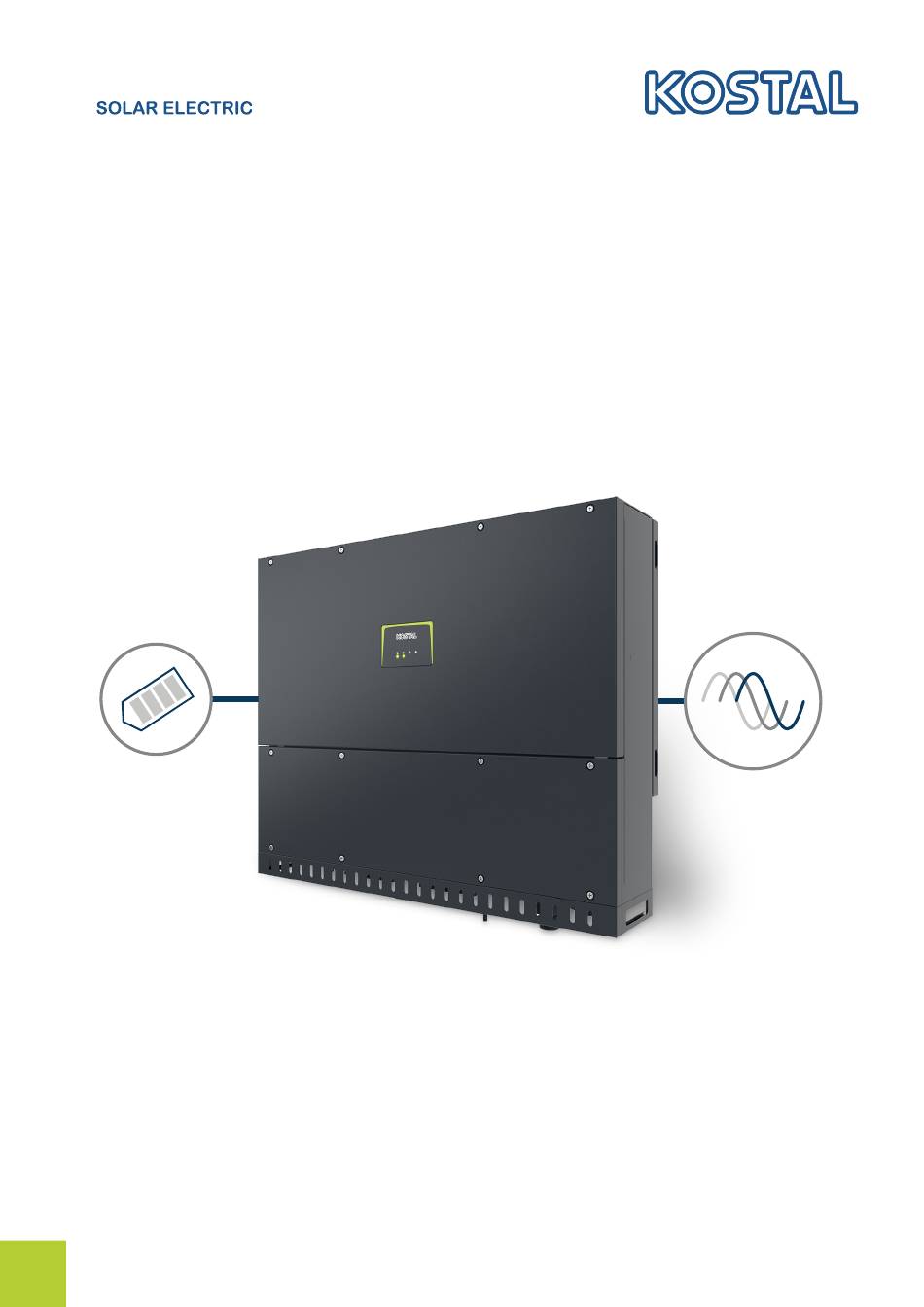

PIKO CI

Solar-Wechselrichter 30/50/60 kW

Betriebsanleitung

Inhaltszusammenfassung für Kostal PIKO CI

Seite 1 PIKO CI Solar-Wechselrichter 30/50/60 kW Betriebsanleitung...
Seite 2 Gewähr. Allgemeine Gleichbehandlung Die KOSTAL Solar Electric GmbH ist sich der Bedeutung der Sprache in Bezug auf die Gleichberechti- gung von Frauen und Männern bewusst und stets bemüht, dem Rechnung zu tragen. Dennoch musste aus Gründen der besseren Lesbarkeit auf die durchgängige Umsetzung differenzierender Formulierun- gen verzichtet werden.
Seite 3 Persönliche Schutzausrüstung..................... Vorgehen in Notfallsituationen....................Berücksichtigte Normen und Richtlinien................Geräte- und Systembeschreibung ................... Typenschild und Kennzeichnung am Gerät................Systemübersicht........................Der Wechselrichter PIKO CI 30.................... Der Wechselrichter PIKO CI 50/60..................Status-LED.......................... DC-Trennschalter am Wechselrichter .................. Das Anschlussfeld ....................... Funktionsübersicht ......................Die internen Wechselrichter Schutzfunktionen ..............
Seite 4 KOSTAL PIKO CI App ....................... 110 KOSTAL PIKO CI App ......................111 Installation der KOSTAL PIKO CI App .................. 112 Wechselrichter mit KOSTAL PIKO CI App verbinden ............113 Als Installateur anmelden ..................... 115 KOSTAL PIKO CI App - Menübeschreibung ................ 116 Anlagenüberwachung .......................
Seite 5 Lüfter........................... 141 11.5 PV-Sicherungen tauschen ....................142 11.6 Ereigniscodes........................143 Software aktualisieren....................... 150 12.1 Software aktualisieren über PIKO CI Tool................151 12.2 Software aktualisieren über PIKO CI App................152 Technische Information ....................154 13.1 Technische Daten........................ 155 13.2 Blockschaltbilder ......................... 158 Zubehör ..........................
Seite 6 1.2 Inhalt, Funktion und Zielgruppe der Dokumentation............1.3 Mitgeltende Dokumente und weiterführende Informationen ..........1.4 Hinweise in dieser Anleitung.................... 10 1.4.1 Darstellung von Warnhinweisen................ 11 1.4.2 Bedeutung der Symbole in Warnhinweisen ............11 1.4.3 Bedeutung der Symbole in Informationshinweisen..........11 © 2025 KOSTAL Solar Electric GmbH...
Seite 7 1. Zu dieser Dokumentation 1.1 Gültigkeit der Dokumentation Die vorliegende Dokumentation gilt für die Wechselrichter: ■ PIKO CI 30 ■ PIKO CI 50 ■ PIKO CI 60 © 2025 KOSTAL Solar Electric GmbH...
Seite 8 Erläuterungen, Vorgaben und Handlungsanweisungen zur Handhabung des Produkts vom Transport bis zur Entsorgung ■ Technische Daten Zielgruppen Diese Dokumentation richtet sich an folgende Personengruppen: ■ Anlagenplaner ■ Anlagenbetreiber ■ Qualifiziertes Personal für Transport, Lagerung, Montage, Installation, Bedienung, In- standhaltung, Entsorgung © 2025 KOSTAL Solar Electric GmbH...
Seite 9 Liste der Ereignisse (Fehlermeldungen), die im Wechselrichter auftreten können Weiterführende Informationen ■ Liste der kompatiblen Partner: Übersicht über Produkte externer Partner, die mit den Produkten von KOSTAL Solar Electric GmbH für optionale Erweiterungen kombinierbar sind. Vorschriften ■ Betriebsvorschriften des Anlagenbetreibers am Einsatzort ■...
Seite 10 1. Zu dieser Dokumentation 1.4 Hinweise in dieser Anleitung In dieser Anleitung wird zwischen Warnhinweisen und Informationshinweisen unterschieden. Alle Hinweise sind an der Textzeile durch ein Icon kenntlich gemacht. © 2025 KOSTAL Solar Electric GmbH...
Seite 11 Geräts zur Vermeidung von Sachschäden und finanziellen Schäden. 1.4.2 Bedeutung der Symbole in Warnhinweisen Gefahr Gefahr durch Stromschlag und elektrische Entladung 1.4.3 Bedeutung der Symbole in Informationshinweisen Das Symbol kennzeichnet Tätigkeiten, die nur von einer Elektrofachkraft durch- geführt werden dürfen. Information © 2025 KOSTAL Solar Electric GmbH...
Seite 12 Verletzungsgefahr .................... 17 2.5.2 Materialschäden....................17 2.6 Sicherheitseinrichtungen ....................18 2.7 Persönliche Schutzausrüstung ..................19 2.8 Vorgehen in Notfallsituationen ..................20 2.8.1 Vorgehen im Brandfall ..................20 2.9 Berücksichtigte Normen und Richtlinien ................21 © 2025 KOSTAL Solar Electric GmbH...
Seite 13 Das Produkt ist ausschließlich für den stationären Einsatz vorgesehen. Vorgaben für Zusatzkomponenten, Ersatzteile und Zubehör Ausschließlich diejenigen Zusatzkomponenten, Ersatzteile und Zubehörteile dürfen verwen- det werden, die von KOSTAL Solar Electric GmbH für diesen Produkttypen freigegeben sind. Alle Informationen zum Produkt finden Sie auf unserer Website im Bereich Download: www.kostal-solar-electric.com/download/...
Seite 14 Jede andere Verwendung als die in der vorliegenden und mitgeltenden Dokumentation be- schriebene Verwendung ist nicht bestimmungsgemäß und damit unzulässig. Alle Änderungen am Produkt, die nicht in dieser Dokumentation beschrieben sind, sind un- zulässig. Unzulässige Änderungen am Produkt führen zu Garantieverlust. © 2025 KOSTAL Solar Electric GmbH...
Seite 15 Der Betreiber muss sicherstellen, dass die Anlage bei erkennbaren Mängeln unverzüg- lich stillgelegt wird und dass die Mängel behoben werden. ■ Der Betreiber muss sicherstellen, dass das Produkt ausschließlich mit den vorgeschrie- benen Sicherheitseinrichtungen betrieben wird. © 2025 KOSTAL Solar Electric GmbH...
Seite 16 ■ Elektrik Folgende besondere Qualifikationen sind zusätzlich erforderlich: ■ Kenntnis aller Sicherheitsanforderungen für die Handhabung von Wechselrichtern ■ Kenntnis der gültigen Vorschriften für die Handhabung des Produkts. Siehe Mitgel- tende Dokumente und weiterführende Informationen, Seite 9. © 2025 KOSTAL Solar Electric GmbH...
Seite 17 Wechselrichter anliegt. Bei beschädigten Zuleitungskabeln zum Wechselrichter oder bei beschädigten Steckern kann ein Brand entstehen. ■ Regelmäßige Sichtkontrolle der Zuleitungskabel und Stecker durchführen. ■ Bei erkannten Mängeln: Qualifiziertes Personal informieren und austauschen lassen. © 2025 KOSTAL Solar Electric GmbH...
Seite 18 2. Sicherheit 2.6 Sicherheitseinrichtungen Erforderliche Sicherheitseinrichtungen bei der Installation Folgende Sicherheitseinrichtungen müssen eingebaut werden: ■ Leitungsschutzschalter ■ Fehlerstrom-Schutzschalter © 2025 KOSTAL Solar Electric GmbH...
Seite 19 2.7 Persönliche Schutzausrüstung Für bestimmte Tätigkeiten ist das Personal verpflichtet, eine Schutzausrüstung zu tragen. Welche Schutzausrüstung jeweils gefordert ist, ist in den entsprechenden Kapiteln angege- ben. Benötigte Schutzausrüstung im Überblick ■ Gummihandschuhe ■ Schutzbrille © 2025 KOSTAL Solar Electric GmbH...
Seite 20 2.8 Vorgehen in Notfallsituationen 2.8.1 Vorgehen im Brandfall Gefahrenbereich umgehend verlassen. Feuerwehr verständigen. Einsatzkräfte darüber informieren, dass eine PV-Anlage betrieben wird und wo sich Module, Wechselrichter und Trennstellen befinden. Weitere Maßnahmen ausschließlich durch qualifiziertes Personal durchführen lassen. © 2025 KOSTAL Solar Electric GmbH...
Seite 21 2. Sicherheit 2.9 Berücksichtigte Normen und Richtlinien In der EU-Konformitätserklärung finden Sie die Normen und Richtlinien, deren Anforderun- gen das Produkt erfüllt. Alle Informationen zum Produkt finden Sie auf unserer Website im Bereich Download: www.kostal-solar-electric.com/download/ © 2025 KOSTAL Solar Electric GmbH...
Seite 22 3. Geräte- und Systembeschreibung 3.1 Typenschild und Kennzeichnung am Gerät ..............23 3.2 Systemübersicht ......................25 3.3 Der Wechselrichter PIKO CI 30 ..................26 3.4 Der Wechselrichter PIKO CI 50/60 .................. 27 3.5 Status-LED ........................28 3.6 DC-Trennschalter am Wechselrichter ................29 3.7 Das Anschlussfeld......................
Seite 23 Gerätespezifische Kenndaten ■ QR-Code mit folgenden Informationen: Seriennummer und Artikelnummer ■ Strichcode mit Seriennummer. Der Strichcode kann für die Wechselrichter-Konfiguration über die KOSTAL PIKO CI App genutzt werden. Symbol Erklärung Gefahrenhinweis Gefahr durch Stromschlag und elektrische Entladung Betriebsanleitung beachten und lesen...
Seite 24 Gefahr durch Stromschlag und elektrische Entladung. Nach dem Ausschalten fünf Minuten warten (Entladezeit der Kondensatoren) 5 min Gerät gehört nicht in den Hausmüll. Beachten Sie die geltenden regionalen Bestimmungen zur Entsorgung. CE-Kennzeichnung Das Produkt genügt den geltenden Anforderungen der EU. Zusätzlicher Erdanschluss © 2025 KOSTAL Solar Electric GmbH...
Seite 25 Einsatz in mittleren und großen PV-Anlagen optimiert. Er eignet sich damit für Solarkraftwerke, Stromfarmen und ähnliche Anwendungen. Der Wechselrichter kann in TT-, TN-C, TN-S und TN-C-S-Netzen betrieben werden. PV-Strings Wechselrichter PIKO CI 30 / 50 oder 60 Leitungsschutzschalter AC Energiezähler Verteiler Öffentliches Netz...
Seite 26 3. Geräte- und Systembeschreibung 3.3 Der Wechselrichter PIKO CI 30 Außenansicht Status-LED Schalter DC WiFi-Antenne Anschlussfeld COM1 (Kommunikationsmodul) Anschlussfeld COM2 (RS485, LAN, Digitaleingänge) Anschluss Netzzuleitung Anschlüsse PV-Module Zusätzlicher PE-Anschluss (außen) Lüfter Abdeckung für Anschlussfeld COM2 Abdeckung Netzanschluss © 2025 KOSTAL Solar Electric GmbH...
Seite 27 3. Geräte- und Systembeschreibung 3.4 Der Wechselrichter PIKO CI 50/60 Außenansicht Status-LED Deckel Anschlussraum WiFi-Antenne Anschlussfeld COM1 (Kommunikationsmodul) Anschlussfeld COM2 (RS485, LAN, Digitaleingänge) Kabelöffnung für Netzzuleitung Schalter DC Anschlüsse PV-Module Lüfter Zusätzlicher PE-Anschluss (außen) Abdeckung für Anschlussfeld COM2 © 2025 KOSTAL Solar Electric GmbH...
Seite 28 3. Geräte- und Systembeschreibung 3.5 Status-LED Die Status-LED geben Auskunft über den Betriebszustand des Wechselrichters. Weitere Informationen dazu: Ereigniscodes, Seite 143. Status PV-Module Status Netz Status Kommunikation Warnmeldung © 2025 KOSTAL Solar Electric GmbH...
Seite 29 3.6 DC-Trennschalter am Wechselrichter Über den DC-Trennschalter kann der Wechselrichter ein- und ausgeschaltet werden. Wechselrichter einschalten PIKO CI 30 (DC9-14) PIKO CI 50/60 (DC2-8) Wechselrichter ausschalten PIKO CI 30 (DC9-14) PIKO CI 50/60 (DC2-8) © 2025 KOSTAL Solar Electric GmbH...
Seite 30 3. Geräte- und Systembeschreibung 3.7 Das Anschlussfeld PIKO CI 30 PIKO CI 50 / 60 DC-Ansclüsse für PV-Generatoren (6 bei PIKO CI 30, 10 bei PIKO CI 50, 12 bei PIKO CI 60) DC-Trennschalter WLAN-Antenne LAN-Anschluss Kommunikationsanschluss AC-Anschlussklemme © 2025 KOSTAL Solar Electric GmbH...
Seite 31 über die der Energiefluss erfasst wird. ■ Wahlweise über LAN oder WiFi wird der Wechselrichter mit dem lokalen Netzwerk ver- bunden, über das er dann Zugriff auf das Internet und das Solar Portal hat. © 2025 KOSTAL Solar Electric GmbH...
Seite 32 Der Wechselrichter kann zentral über einen EZA Parkregler gesteuert werden. Der Parkreg- ler ist dabei der Master und kann alle Wechselrichter steuern. Die Einstellungen dazu wer- den über Die KOSTAL PIKO CI App (ab Version 6.15.1) oder das KOSTAL PIKO CI Conf Tool (ab Version 1.1.7) durchgeführt.
Seite 33 Anwendungen, die im KOSTAL Solar Terminal angeboten werden. Wei- tere Informationen dazu finden Sie auf unsere Homepage dazu https://www.kostal-solar-electric.com. Wenn Sie bereits im KOSTAL Solar Terminal registriert sind, können Sie sich mit Ihren Be- nutzerdaten anmelden. Folgende Anwendungen stehen Ihnen je nach Nutzerrolle zur Verfügung: ■...
Seite 34 3. Geräte- und Systembeschreibung 3.8.11 KOSTAL PIKO CI Conf App Mit der gratis erhältlichen KOSTAL PIKO CI Conf App steht eine grafische Benutzer- schnittstelle zur Verfügung. Über die App wird der Wechselrichter in Betrieb genommen, konfiguriert und der Status angezeigt: ■...
Seite 35 3. Geräte- und Systembeschreibung 3.8.12 KOSTAL PIKO CI Conf Tool KOSTAL PIKO CI Conf Tool ist ein Konfigurationstool, um den Wechselrichter PIKO CI über eine direkte LAN-Verbindung zu konfigurieren. Dadurch ist es nicht mehr notwendig mit dem Smartphone, direkt vor dem Wechselrichter zu stehen, um diesen zu konfigurieren.
Seite 36 3. Geräte- und Systembeschreibung 3.8.13 KOSTAL Solar Portal Das KOSTAL Solar Portal ist eine kostenlose Internetplattform für die Überwachung der PV- Anlage. Das Solar Portal bietet die Möglichkeit, den Betrieb des Wechselrichters über das Internet zu überwachen. Dabei werden die Ertragsdaten und Ereignismeldungen von der PV-Anlage vom Wechselrichter über das Internet an das Solar Portal gesendet.
Seite 37 3. Geräte- und Systembeschreibung ■ Der Wechselrichter darf im KOSTAL Solar Portal keiner anderen PV-Anlage zugewiesen sein. ■ Der Wechselrichter muss im KOSTAL Solar Portal Ihrer PV-Anlage zugewiesen werden. Weitere Informationen finden Sie auf unserer Internetseite www.kostal-solar-electric.com. KOSTAL Solar Electric © 2025 KOSTAL Solar Electric GmbH...
Seite 38 Mit unserem kostenlosen KOSTAL Solar Plan Tool erleichtern wir Ihnen die Wechselrichter- auslegung. Die Anmeldung zum KOSTAL Solar Plan erfolgt kostenfrei über das KOSTAL Solar Terminal unter https://terminal.kostal-solar-electric.com. Geben Sie die Anlagendaten und individuellen Kundendaten ein und erhalten Sie eine Emp- fehlung für einen KOSTAL Solarwechselrichter, der auf die geplante Solaranlage abge-...
Seite 39 ■ Der Wechselrichter meldet ein „Isolationswiderstand“ Ereignis. Solange der Fehler besteht und der Isolationswiderstand zu klein ist, verbindet sich der Wechselrichter nicht mit dem Netz. Diese Schutzfunktion kann nicht konfiguriert oder deaktiviert werden. © 2025 KOSTAL Solar Electric GmbH...
Seite 40 Isolationsüberwachung ebenfalls einen Fehler detektiert oder ein Fehlerstrom zu hoch Er- eignis häufig auftritt, kann das auf einen Isolationsschaden hindeuten. Der Schaden muss dann umgehend durch qualifiziertes Instandhaltungspersonal instandgesetzt werden. Diese Schutzfunktion ist nicht einstellbar oder deaktivier bar. © 2025 KOSTAL Solar Electric GmbH...
Seite 41 Produktdaten und verbundenen Dienstdaten für den Nutzer, müssen Infor- mationen der gespeicherten Daten dem Anwender zur Verfügung gestellt werden. Für den PIKO CI werden die Daten wie folgt erstellt und abgelegt. Folgende Daten werden vom Produkt generiert a) die Art, das Format und der geschätzte Umfang der Produktdaten, die das vernetzte Pro- dukt generieren kann;...
Seite 42 Die Logdaten können über den integrierten Webserver vom Wechselrichter herunterge- laden werden (siehe auch 2(a)). ■ Die Logdaten können über die Funktion Benutzereinstellungen zurücksetzten ge- löscht werden. ■ Die Logdaten können bei aktivierter Portaldatenübertragung auch über das KOSTAL Solar Portal heruntergeladen werden. © 2025 KOSTAL Solar Electric GmbH...
Seite 43 4. Transport und Lieferumfang 4. Transport und Lieferumfang 4.1 Transport und Lagerung ....................44 4.2 Lieferumfang ........................45 © 2025 KOSTAL Solar Electric GmbH...
Seite 44 Kippen Sie den Wechselrichter nicht auf die Seite. Vermeiden Sie Schräglagen. ■ Legen Sie den Wechselrichter nur auf der Rückseite ab. ■ Stellen Sie den Wechselrichter nicht auf einer der Seitenflächen oder auf der Oberseite © 2025 KOSTAL Solar Electric GmbH...
Seite 45 Montageset: 3 × Schrauben M12 mit Mutter und Unterlegscheibe Sicherungsschraube M6 (1×) Dichtstopfen zur Durchführung von Kommunikationsleitungen mit 3 Stopfen Steckverbinder für Kommunikationsschnittstelle 12 × Aderendhülsen für Kommunikationsleitungen WiFi-Antenne Demontagewerkzeug für DC-Steckverbinder DC-Steckverbinder (je DC-Eingang: 1 × Stecker, Buchse) Kurzanleitung (Short Manual) © 2025 KOSTAL Solar Electric GmbH...
Seite 46 5. Montage 5. Montage 5.1 Montageort wählen ......................47 5.2 Montageort WLAN ......................50 5.3 Montagemaße......................... 51 5.4 Wechselrichter montieren....................54 © 2025 KOSTAL Solar Electric GmbH...
Seite 47 Wechselrichter nicht in explosionsgefährdeten Bereichen montieren. Die Umgebungstemperatur muss zwischen -25 °C und +60 °C liegen. Die Luftfeuchtigkeit darf zwischen 0 % und 100 % (kondensierend) liegen. Wechselrichter darf nur bis zu einer Höhe von 4000 m montiert werden. © 2025 KOSTAL Solar Electric GmbH...
Seite 48 Der Wechselrichter verursacht im Betrieb Geräusche. Den Wechselrichter so montieren, dass Menschen durch die Betriebsgeräusche nicht gestört werden. Der Wechselrichter muss gut zugänglich und die Status-LED gut ablesbar sein. Den Wechselrichter außerhalb der Reichweite von Kindern oder anderen unbefugten Personen montieren. © 2025 KOSTAL Solar Electric GmbH...
Seite 49 5. Montage Leitungen UV-geschützt verlegen oder UV-beständige Leitungen verwen- den. © 2025 KOSTAL Solar Electric GmbH...
Seite 50 Überprüfen Sie im Vorfeld z. B. mit Ihrem Mobilgerät, ob ein ausreichender WLAN-Emp- fang am Montageort besteht. ■ Messen Sie die Feldstärke. Diese sollte möglichst hoch sein. ■ Verbessern Sie notfalls durch Repeater den WLAN-Empfang am Montageort. © 2025 KOSTAL Solar Electric GmbH...
Seite 51 Nutzen Sie zum Montieren Befestigungsschrauben, die für den Untergrund, das Ge- wicht des Wechselrichters und für die Umgebungsbedingungen geeignet sind. Für die Montage der Wandhalterung des Wechselrichters, Befestigungsschrauben verwenden, die für den vorhandenen Untergrund geeignet sind. INFO Anforderung Befestigungsschrauben: Ø 12 mm, 8.8, A2-70 © 2025 KOSTAL Solar Electric GmbH...
Seite 52 5. Montage PIKO CI 30 = 500 1000 PIKO CI 50/60 = 600 1000 (mm) Bei mehreren Wechselrichtern nebeneinander, die Abstände einhalten. Die angegebe- nen Werte sind Mindestabstände. Vergrößern Sie die Abstände, wenn die Wärmever- hältnisse in der Einbauumgebung es erfordern, z. B. bei ungünstiger Belüftung oder starker Sonneneinstrahlung.
Seite 54 Montieren Sie die Halterung auf den Untergrund. Heben Sie den Wechselrichter auf die Halterung. Vergewissern Sie sich, dass der Wechselrichter korrekt sitzt und nicht von der Halte- rung rutschen kann. Montieren Sie die Sicherungsschraube. ✔ Der Wechselrichter ist montiert. © 2025 KOSTAL Solar Electric GmbH...
Seite 55 WLAN / WiFi ....................65 6.7 Kommunikation über LAN ....................66 6.8 Kommunikation über RS485 ................... 67 6.9 Kommunikation über WiFi ....................69 6.10 KOSTAL Smart Energy Meter anschließen ..............70 6.10.1 Kommunikationsanschluss KOSTAL Smart Energy Meter über LAN....71 6.10.2 Kommunikationsanschluss KOSTAL Smart Energy Meter über RS485.....
Seite 56 6. Elektrischer Anschluss 6.1 Übersicht Anschlüsse Wechselrichter Anschlüsse PV-Module Kommunikationsanschlüsse AC-Anschluss Leitungsschutzschalter Energiezähler (z. B. KOSTAL Smart Energy Meter) Öffentliches Netz © 2025 KOSTAL Solar Electric GmbH...
Seite 57 Leitungsdurchmesser 10 - 25 mm² 24 - 32 mm 50 / 60 30 - 50 mm² 25 - 40 mm Zusätzlicher PE-Anschluss PIKO CI Aderquerschnitt ≥ 16 mm² 50 / 60 ≥ 35 mm² © 2025 KOSTAL Solar Electric GmbH...
Seite 58 6. Elektrischer Anschluss PV-Anschlüsse DC Leitungstyp Aderquerschnitt Leitungsdurchmesser Solarleitung 4 - 6 mm² 6 - 8 mm z. B. PV1-F © 2025 KOSTAL Solar Electric GmbH...
Seite 59 Bei allen Arbeiten am Wechselrichter nur mit isoliertem Werkzeug arbeiten, um Kurz- schlüsse zu verhindern. INFO Achten Sie darauf, dass die Phasen der AC-Anschlussklemme und im Stromnetz über- einstimmen. Der 4-Leiter-AC-Anschluss (3L/PE ohne N) ist nur in symmetrischen Netzen möglich. © 2025 KOSTAL Solar Electric GmbH...
Seite 60 PIKO CI 50/60 30 - 50 mm² 35 - 40 mm L1+2 mm M5 = PIKO CI 30 M8 = PIKO CI 50/60 Die Netzzuleitung 120 mm abisolieren. Auf die Adern geeigneten Schrumpfschlauch schieben. Die Leiterenden abisolieren und die Kabelringschuhe auf die Leiterenden crimpen.
Seite 61 6. Elektrischer Anschluss 1,5 Nm 8 Nm 12 Nm 3 Nm PIKO CI 30 = 3 Nm PIKO CI 50/60 = 12 Nm 5 Nm PIKO CI 30: Die Anschlussabdeckung am AC-Anschluss anbringen und festschrauben. Anzugsdrehmoment: 1,5 Nm. PIKO CI 50/60: Den Wechselrichter schließen und den Deckel festschrauben.
Seite 62 DI2: Eingang 2 DI1: Eingang 1 RS485/Modbus-Schnittstelle B (Eingang, Daten –) RS485/Modbus-Schnittstelle A (Eingang, Daten +) RS485/Modbus-Schnittstelle B (Ausgang, Daten –) RS485/Modbus-Schnittstelle A (Ausgang, Daten +) Anschlussklemme – LAN-Anschluss 1 RJ45 – LAN-Anschluss 2 © 2025 KOSTAL Solar Electric GmbH...
Seite 63 6. Elektrischer Anschluss 6.5 WiFi-Antenne montieren Entfernen Sie die Schutzkappe auf dem Anschlussgewinde am Wechselrichter. Schrauben Sie die beiliegende WiFi-Antenne auf den Schraubbolzen. Anzugsmoment: 3 Nm ✔ WiFi Antenne montiert. © 2025 KOSTAL Solar Electric GmbH...
Seite 64 RS485 LAN/RS485 Wi-Fi Der Wechselrichter PIKO CI besitzt Schnittstellen für LAN, RS485 Modbus und WiFi. So be- stehen verschiedene Möglichkeiten, einen oder mehrere Wechselrichter miteinander zu ver- netzen und zu steuern. Sie können verschieden Verbindungsarten auch miteinander kombinieren. In einem Solar- kraftwerk kann es z. B.
Seite 65 Zu einem späteren Zeitpunkt ist auch eine Verbindung von Wechselrichter zu Wechsel- richter geplant. Über WiFi können ein oder mehrere Wechselrichter z. B. über einen Router oder Hub in das lokale WLAN-Netzwerk eingebunden werden. Kommunikation über WiFi, Seite 69 © 2025 KOSTAL Solar Electric GmbH...
Seite 66 LAN/Ethernet-Kabel am Computer oder Router anschließen. INFO Nach der Inbetriebnahme können in der KOSTAL PIKO CI Conf App noch die Einstellun- gen zum Ethernet Anschluss vorgenommen werden. Dazu zählt z. B. die Einstellung zum IP-Mode, bei dem der Bezug einer automatischen IP-Adresse eingestellt werden kann.
Seite 67 RS485-Kabel an den mitgelieferten Stecker montieren (RS485 x in) und auf die Schnittstelle im Anschlussfeld COM2 stecken. RS485 out dient dazu, die Netzwerk- verbindung zu weiteren Wechselrichtern weiterzuführen. RS485-Kabel am externen Gerät (z. B. Datenlogger) anschließen. ✔ RS485-Kabel angeschlossen. © 2025 KOSTAL Solar Electric GmbH...
Seite 68 6. Elektrischer Anschluss Nach der Inbetriebnahme INFO Nach der Inbetriebnahme müssen noch in der KOSTAL PIKO CI Conf App die Einstellun- gen zum RS485-Anschluss vorgenommen werden. Dazu zählt z. B. die Einstellung der Übertragungsgeschwindigkeit. Die RS485-Terminierung des letzten Wechselrichters muss in KOSTAL PIKO CI Conf App auf ON gestellt werden.
Seite 69 Sollten Sie das WLAN-Passwort vergessen haben, kann über die Resettaste, unter der Abdeckung für COM2, das Passwort auf den Standardwert 12345678 zurückgesetzt werden. Die WiFi Einstellungen müssen in der KOSTAL PIKO CI Conf App für jedem Wechsel- richter durchzuführen werden. Öffnen Sie dazu den folgenden Menüpunkt und nehmen die Einstellungen vor: Einstellungen >...
Seite 70 Aktuell sind folgende Energiezähler freigegeben: ■ KOSTAL Smart Energy Meter Der Anschluss des KOSTAL Smart Energy Meter zum PIKO CI kann über zwei verschiede- ne Varianten geschehen. Die Anschlussart ist anschließend über die KOSTAL PIKO CI Conf App einzustellen. ■...
Seite 71 LAN Schnittstelle Wechselrichter KOSTAL Smart Energy Meter LAN Schnittstelle KOSTAL Smart Energy Meter Einspeisezähler Öffentliches Netz Bedienungsanleitung des KOSTAL Smart Energy Meter durchlesen. Stromwandler bei Stromstärken über 63 A einsetzen. Bedienungsanleitung des KOSTAL Smart Energy Meter durchlesen. KOSTAL Smart Energy Meter anschließen GEFAHR Lebensgefahr durch Stromschlag und elektrische Entladung! Alle Geräte spannungsfrei schalten, gegen Wiedereinschalten sichern.
Seite 72 6. Elektrischer Anschluss Netzzuleitung spannungsfrei schalten. KOSTAL Smart Energy Meter wie in den Darstellungen am Netzanschlusspunkt im Hausnetz installieren. Das Ethernet-Kabel am Wechselrichter durch die COM2-Abdeckung führen und mit Dichtring und Überwurfmutter abdichten. Überwurfmutter mit dem vorgegebenen Drehmoment anziehen. Anzugsdrehmoment: 8 Nm (M25).
Seite 73 Um den Hausverbrauch im KOSTAL Solar Portal sichtbar zu machen, im KOSTAL Smart Energy Meter unter Wechselrichter > Solar Portal > Aktiviere Solar Portal auf ON stellen. Der KOSTAL Smart Energy Meter arbeitet in dieser Variante als Slave und sendet Daten an den Wechselrichter. Einstellungen über die KOSTAL PIKO CI App Die Verwendung des KOSTAL Smart Energy Meter (KSEM) muss in der KOSTAL PIKO CI Conf App am Master Wechselrichter eingestellt werden.
Seite 74 KOSTAL Smart Energy Meter Einspeisezähler Öffentliches Netz Bedienungsanleitung des KOSTAL Smart Energy Meter durchlesen. RS485-Terminierung in der KOSTAL PIKO CI Conf App auf ON stellen Stromwandler bei Stromstärken über 63 A einsetzen. Bedienungsanleitung des KOSTAL Smart Energy Meter durchlesen. KOSTAL Smart Energy Meter anschließen...
Seite 75 Buslänge max. 1000 m ■ Abisolierlänge ca. 5 mm Netzzuleitung spannungsfrei schalten. KOSTAL Smart Energy Meter wie in den Darstellungen am Netzanschlusspunkt im Hausnetz installieren. Das Kommunikationskabel fachgerecht vom Wechselrichter bis in den Schaltschrank verlegen und nach Hersteller-Anschlussplan am KOSTAL Smart Energy Meter an- schließen.
Seite 76 Im KOSTAL Smart Energy Meter unter MODBUS Einstellungen ist der PIKO CI zur Schnittstelle RS485 A auszuwählen. Schauen Sie dazu in die Betriebsanleitung des KOSTAL Smart Energy Meter. Der KOSTAL Smart Energy Meter arbeitet in dieser Variante als Slave und sendet Daten an den Wechselrichter. Einstellungen über die KOSTAL PIKO CI App Am Master Wechselrichter, an dem die RS485-Kommunikationsleitung angeschlos- sen ist, die RS485-Terminierung in der KOSTAL PIKO CI Conf App auf EIN stellen.
Seite 77 Wirkleistung auf (W) > Begrenzung eingeben. Alle anderen Wechselrichter, die mit dem Master Wechselrichter über LAN verbunden sind, sind als Slave konfiguriert. In den Slave Wechselrichtern sind keine weiteren Ein- stellungen vorzunehmen. ✔ Wechselrichter eingerichtet. © 2025 KOSTAL Solar Electric GmbH...
Seite 78 Schalter geschlossen: Einspeisung Schalter offen: Einspeisung unterbunden Aktivieren des NA-Schutzes über KOSTAL PIKO CI Conf App. In einigen Ländern wird ein zentraler Netz- und Anlagenschutz gefordert, welcher die Span- nung und Frequenz im Netz überwacht und im Fehlerfall über einen Kuppelschalter die Photovoltaik-Anlagen abschaltet.
Seite 79 Den Anschluss mit Dichtring und Überwurfmutter abdichten. Das Kommunikationskabel an den Steckverbinder für die Kommunikationsschnittstelle anschließen. Beachten Sie die Pinbelegung. Anzugsdrehmoment: 0,2 Nm. Den Steckverbinder am Wechselrichter an die Kommunikationsschnittstelle im An- schlussfeld COM2 anschließen. © 2025 KOSTAL Solar Electric GmbH...
Seite 80 6. Elektrischer Anschluss Anschlussfeld COM2 Kommunikationsschnittstelle Steckverbinder Nach der Inbetriebnahme Nach der Inbetriebnahme muss in jedem Wechselrichter über die KOSTAL PIKO CI Conf App die Funktion aktiviert werden. Diese kann unter Einstellungen > Grundeinstellungen > Externe Abschaltung > ON aktiviert werden. ✔ Wechselrichter für NAS-Funktion eingerichtet.
Seite 81 Stecker Kommunikationsschnittstelle Rundsteuerempfänger Rundsteuerempfänger in der KOSTAL PIKO CI Conf App aktivieren Kommunikationsmodus (LAN oder RS485) in der KOSTAL PIKO CI Conf App akti- vieren Schaltwerte für Rundsteuerempfänger in der KOSTAL PIKO CI Conf App aktivieren Einige Energieversorgungsunternehmen (EVU) bieten den Besitzern von PV-Anlagen die Möglichkeit, ihre Anlage über eine variable Wirkleistungssteuerung zu regeln und somit die...
Seite 82 ✔ Der Rundsteuerempfänger ist angeschlossen. Nach der Inbetriebnahme Öffnen Sie die KOSTAL PIKO CI Conf App und verbinden sich mit dem Wechselrich- ter, an dem der Rundsteuerempfänger angeschlossen ist. Rundsteuerempfänger in der KOSTAL PIKO CI Conf App aktivieren unter Einstellun- gen >...
Seite 83 > Verbindung zwischen Master Wechselrichter und Slave > LAN oder RS485 Schaltwerte für den Rundsteuerempfänger einstellen unter Einstellungen > Wechsel- richtereinstellungen > Leistungsanpassung/-steuerung > Rundsteuerempfänger (RSE) > RSE Wirkleistung / RSE Blindleistung / RSE Leistungsfaktor. ✔ Der Rundsteuerempfänger eingerichtet. © 2025 KOSTAL Solar Electric GmbH...
Seite 84 Alle Kabelverschraubungen festziehen und auf gute Abdichtung prüfen. Sitz der angeschlossenen Drähte und Litzen prüfen. Vorhandene Fremdkörper (Werkzeug, Drahtreste etc.) aus dem Wechselrichter entfer- nen. Die Abdeckung montieren und festschrauben. Den Deckel beim PIKO CI 50 / 60 montieren und festschrauben (1,5 Nm). © 2025 KOSTAL Solar Electric GmbH...
Seite 85 – Schließen Sie an einen MPP-Tracker nur PV-Module gleichen Typs an, d. h. – gleicher Hersteller, – gleicher Typ, – gleiche Leistung, – gleiche Größe. An unterschiedliche MPP-Trackern können verschiedene Modultypen, ‑größen und An- schlussleistungen und auch eine unterschiedliche Anzahl von PV-Modulen angeschlossen werden. © 2025 KOSTAL Solar Electric GmbH...
Seite 86 Stellung OFF stehen. WARNUNG Brandgefahr durch unsachgemäße Montage! Nicht fachgerecht montierte Stecker und Buchsen können sich erhitzen und einen Brand auslösen. Bei der Montage unbedingt Vorgaben und Anleitung des Herstellers befolgen. Stecker und Buchsen fachgerecht montieren. © 2025 KOSTAL Solar Electric GmbH...
Seite 87 Vor dem Anschluss der PV-Module beachten Sie bitte folgende Punkte: ■ Für eine optimale Auslegung der Solarmodule und möglichst hohe Erträge, sollte unser Planungstool KOSTAL Solar Plan verwendet werden. ■ Überprüfen Sie die Planung und die Verschaltung der Module auf Plausibilität.
Seite 88 Benutzen Sie eine isolierende Schutzmatte als Unterlage. Benutzen Sie ausschließlich isoliertes Werkzeug. Isolieren Sie die Solarleitung ca. 9 mm ab. Führen Sie das abisolierte Leitungsende in den Crimphals des Kontakts ein. Crimpen Sie den Kontakt mit einer passenden Crimpzange. © 2025 KOSTAL Solar Electric GmbH...
Seite 89 Wenn Sie die DC-Eingänge des Wechselrichters nicht voll belegen, verteilen Sie die Ein- gangsbelegung gemäß den nachfolgenden Tabellen. Beachten Sie dabei, dass der maxi- male Eingangsstrom (I ) pro MPPT und der maximale DC-Strom pro DC-Eingang DCmax ) nicht überschritten wird. Stringmax © 2025 KOSTAL Solar Electric GmbH...
Seite 90 50/60 ≤ 1100 V ≤ DC 2-4: 39 A ≤ 18 A ≤ DC 6-8: 39 A ≤ DC 9-11: 39 A ≤ DC 12-14: 39 A DC-Anschlussbelegung PIKO CI 30 mit Artikelnummer 10534223 PIKO CI Angeschlossene MPP-Tracker PV-Strings Genutzter DC-Eingang 1…6 © 2025 KOSTAL Solar Electric GmbH...
Seite 91 9, 10, 11 12, 13, 14 Bei 3 angeschlossen DC-Strings, I ≤ 13 A pro DC Eingang. Stringmax Wenn am PIKO CI 50 2 DC-Strings angeschlossen sind, dann muss I ≤ 13 A pro Stringmax DC Eingang. © 2025 KOSTAL Solar Electric GmbH...
Seite 92 ≤ DC 13-14: 22 A 50/60 ≤ 1100 V ≤ DC 2-4: 33 A ≤ 14 A ≤ DC 6-8: 33 A ≤ DC 9-11: 33 A ≤ DC 12-14: 33 A DC-Anschlussbelegung PIKO CI 30 mit Artikelnummer 10523267 PIKO CI Angeschlossene MPP-Tracker PV-Strings Genutzter DC-Eingang 1…6 1, 2...
Seite 93 9, 10, 11 12, 13, 14 Bei 3 angeschlossen DC-Strings, I ≤ 11 A pro DC Eingang. Stringmax Wenn am PIKO CI 50 2 DC-Strings angeschlossen sind, dann muss I ≤ 11 A pro Stringmax DC Eingang. 6.14.5 PV-Module an Wechselrichter anschließen Die DC-Leitungen der Solarmodule dürfen nicht unter Last an den Wechselrichter ange-...
Seite 94 Ziehen Sie die Schutzkappen von den Eingangsklemmen ab. Stecken Sie die Steckverbinder der einzelnen PV-Strings paarweise an die DC-Ein- gänge PV+ und PV–, bis sie hör- und fühlbar einrasten. ✔ Die PV-Module sind angeschlossen. © 2025 KOSTAL Solar Electric GmbH...
Seite 95 7. Erstinbetriebnahme 7. Erstinbetriebnahme Die Inbetriebnahme und Einstellung der notwendigen Betriebsparameter erfolgt drahtlos mithilfe der KOSTAL PIKO CI Conf App und eines Tablets oder Ihres Smartphones. Inhalt 7.1 KOSTAL PIKO CI App installieren..................96 7.2 Wechselrichter mit App verbinden................... 97 7.3 Vorgehensweise bei Erstinbetriebnahme ................. 98 7.4 Übergabe an den Betreiber .....................
Seite 96 7. Erstinbetriebnahme 7.1 KOSTAL PIKO CI App installieren Laden Sie die KOSTAL PIKO CI Conf App aus dem Apple App Store oder Google Play Store auf Ihr Tablet oder Smartphone. KOSTAL PIKO CI App © 2025 KOSTAL Solar Electric GmbH...
Seite 97 Starten Sie die App. ➔ Die App zeigt die gefundenen Wechselrichter an. Wählen Sie den Wechselrichter aus, den Sie in Betrieb nehmen wollen. ✔ Wenn die App die Meldung Connect zeigt, ist der Wechselrichter verbunden. © 2025 KOSTAL Solar Electric GmbH...
Seite 98 INFO Der Ablauf der Installation kann je nach Softwarestand des Wechselrichters unterschied- lich sein. Informationen zu den Menüs: KOSTAL PIKO CI App - Menüstruktur INFO Das Standardpasswort für den Installateur/Administrator lautet superadmin. Mit diesem Benutzer können gegenüber dem Anlagenbetreiber eine Vielzahl an Einstel- lungen vorgenommen werden wie z. B.
Seite 99 7. Erstinbetriebnahme ■ Wechselrichter-Einstellungen durch den Installateur ■ Vorgeschriebene Einstellungen bzgl. der Netzeinspeisung durch den Energieversorger (EVU) ■ Passwort ändern oder die Software des Wechselrichters aktualisieren. © 2025 KOSTAL Solar Electric GmbH...
Seite 100 Lassen Sie sich als Installateur und Inbetriebnehmer die ordnungsgemäße Übergabe vom Betreiber mit Unterschrift bestätigen. Lassen Sie sich als Betreiber die normgemäße und sichere Installation des Wechselrichters und der PV-Anlage vom Installateur und Inbetriebnehmer mit Unterschrift bestätigen. © 2025 KOSTAL Solar Electric GmbH...
Seite 101 8.1 Wechselrichter einschalten....................102 8.2 Wechselrichter ausschalten..................... 103 8.3 Wechselrichter spannungsfrei schalten ................104 8.3.1 Wechselrichter AC-seitig freischalten..............104 8.3.2 DC-Leitungen trennen..................105 8.4 Betriebszustände des Wechselrichters................106 8.5 Status-LEDs ........................107 8.6 Statusanzeige via App..................... 109 © 2025 KOSTAL Solar Electric GmbH...
Seite 102 8.1 Wechselrichter einschalten Netzspannung über den Leitungsschutzschalter zuschalten. DC-Schalter am Wechselrichter auf ON schalten. INFO Sobald beim PIKO CI 50/60 einer der beiden DC-Schalter auf ON gestellt wird, läuft der Wechselrichter hoch. Der DC-Schalter SW1 schaltet die DC-Eingänge DC2-8. Blockschaltbilder, Seite 158 Der DC-Schalter SW2 schaltet die DC-Eingänge DC10-16.
Seite 103 Um den Wechselrichter auszuschalten, führen Sie die nachfolgenden Punkte durch: Leitungsschutzschalter ausschalten. DC-Schalter am Wechselrichter auf OFF stellen. ✔ Der Wechselrichter ist ausgeschaltet. Der Wechselrichter steht weiterhin unter Spannung, und das Monitoring wird weiter ausge- führt. © 2025 KOSTAL Solar Electric GmbH...
Seite 104 AC- und DC-Seite spannungsfrei sein. 8.3.1 Wechselrichter AC-seitig freischalten AC-Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern. DC-Schalter am Wechselrichter auf OFF schalten und gegen Wiedereinschalten si- chern. ✔ Der Wechselrichter ist AC-seitig spannungsfrei. © 2025 KOSTAL Solar Electric GmbH...
Seite 105 (Regen) als auch vor fremdem Zugriff durch Unbefugte geschützt sind. Prüfen Sie, ob alle Anschlüsse am Wechselrichter spannungsfrei sind. Warten Sie vor weiteren Arbeiten am Wechselrichter mindestens 10 Minuten, damit die enthaltenen Kondensatoren sich entladen. ✔ Der Wechselrichter ist DC-seitig getrennt und spannungsfrei. © 2025 KOSTAL Solar Electric GmbH...
Seite 106 Aus (Shutdown) Der Wechselrichter ist aufgrund eines Aus- schalt-Kommandos oder eines aufgetrete- nen Fehlers ausgeschaltet. Sobald der Wechselrichter ein Einschalt- Kommando empfängt oder der Fehler besei- tigt wurde, wechselt der Wechselrichter in den Zustand Standby. © 2025 KOSTAL Solar Electric GmbH...
Seite 107 8. Betrieb und Bedienung 8.5 Status-LEDs Die LEDs auf der Vorderseite zeigen den aktuellen Betriebszustand an. Weitere Statusinformationen können mithilfe der KOSTAL PIKO CI Conf App oder über das KOSTAL Solar Portal abgelesen werden. Maßnahmen zur Behebung bei Ereignissen finden Sie im Kapitel Ereigniscodes, Sei-...
Seite 108 Beschreibung Kommunikation Keine Verbindung aktiv oder keine Kommu- nikation Blinkt Der Wechselrichter kommuniziert mit einem anderen Gerät. Störung Keine Störung Leuchtet oder Eine Störung liegt vor Blinkt Sehen Sie dazu auch 2 Ereigniscodes [} 143] © 2025 KOSTAL Solar Electric GmbH...
Seite 109 Die Smartphone-App KOSTAL PIKO CI Conf App zeigt den aktuellen Betriebszustand, die abgegebene Leistung und die aktuellen Messwerte aus dem Wechselrichterbetrieb. INFO Die Benutzeroberfläche in der KOSTAL PIKO CI Conf App ist abhängig von der installier- ten Firmware (FW) und verwendeten Version der App und kann von der Beschreibung hier abweichen.
Seite 110 9. KOSTAL PIKO CI App 9.1 KOSTAL PIKO CI App..................... 111 9.2 Installation der KOSTAL PIKO CI App ................112 9.3 Wechselrichter mit KOSTAL PIKO CI App verbinden ............113 9.4 Als Installateur anmelden....................115 9.5 KOSTAL PIKO CI App - Menübeschreibung..............116 9.5.1...
Seite 111 9. KOSTAL PIKO CI App 9.1 KOSTAL PIKO CI App Mit der gratis erhältlichen KOSTAL PIKO CI Conf App steht eine grafische Benutzerschnitt- stelle zur Verfügung. Über die App wird der Wechselrichter in Betrieb genommen, konfiguriert und der Status an- gezeigt: ■...
Seite 112 9.2 Installation der KOSTAL PIKO CI App KOSTAL PIKO CI App Laden Sie sich die KOSTAL PIKO CI Conf App aus dem Apple App Store oder Google Play Store auf Ihr Tablet oder Smartphone und installieren diese. © 2025 KOSTAL Solar Electric GmbH...
Seite 113 9. KOSTAL PIKO CI App 9.3 Wechselrichter mit KOSTAL PIKO CI App verbinden Die KOSTAL PIKO CI Conf App wird über Smartphone oder Tablet aufgerufen gestartet. Dazu muss sich das Smartphone oder Tablet in Reichweite des WiFi-Funknetzes des Wechselrichters befinden. Smartphone mit Wechselrichter über WLAN verbinden Schalten Sie an Ihrem Tablet oder Smartphone die WiFi-/WLAN-Funktion ein.
Seite 114 9. KOSTAL PIKO CI App KOSTAL PIKO CI App starten Starten Sie die App. Wählen Sie den Punkt WLAN als Verbindungsart aus. ➔ Die App zeigt den mit dem WLAN-Netz des Tablets oder Smartphone verbundenen Wechselrichter an. Wählen Sie den Wechselrichter aus, um die Verbindung aufzubauen.
Seite 115 9. KOSTAL PIKO CI App 9.4 Als Installateur anmelden Nachdem die KOSTAL PIKO CI Conf App mit einem Wechselrichter verbunden ist, können Sie alle Werte sehen. Einige Einstellungen können aber nur als Installateur/Administrator verändert werden. Dazu muss der Benutzer gewechselt werden.
Seite 116 9. KOSTAL PIKO CI App 9.5 KOSTAL PIKO CI App - Menübeschreibung Folgende Menüs stehen dem Anwender in der KOSTAL PIKO CI Conf App zur Verfügung. Parameter Erklärung UPDATE-DATEIEN HERUN- Download der Update Dateien vom Server. TERLADEN Diese werden auf dem Smartphone/Tablet im Ordner KOSTAL PIKO CI abgelegt.
Seite 117 Spannung der Phasen L1-L3 Ausgangsstrom Lx Strom der Phasen L1-L3 Leistungsfaktor Leistungsfaktor (cosφ) der aktuell abgegebenen elektri- schen Leistung Netzfrequenz Ausgangsfrequenz des aktuell erzeugten Wechselstroms Wirkleistung Messwert der aktuell erzeugten Wirkleistung Blindleistung Messwert der aktuell erzeugten Blindleistung © 2025 KOSTAL Solar Electric GmbH...
Seite 118 Erklärung Information Ereignismeldun- Anzeige der Ereignisse im Wechselrichter. Weitere Infor- mationen zu den Ereignissen und mögliche Fehlerbehe- bung: Ereigniscodes, Seite 143. 9.5.4 Erzeugung Parameter Erklärung Tag/Monat/Jahr Energie Darstellung der erzeugten Energie im Diagramm für Tag/ Monat/Jahr. © 2025 KOSTAL Solar Electric GmbH...
Seite 119 Wechselrichter ausschalten Wechselrichter ausschalten. Auf Werkseinstellungen zu- Die Parameter des Wechselrichters auf Werkseinstellun- rücksetzen gen zurücksetzen. Externe Abschaltung aktivie- Aktivieren der Zentralen Netz- und Anlagenschutz Über- wachung im Wechselrichter. Weitere Informationen KOSTAL PIKO CI App, Seite 111. © 2025 KOSTAL Solar Electric GmbH...
Seite 120 Wechselrichters) exportieren Log- Export Erzeugungsdaten daten abfragen, Seite 132. Diese werden im Root-Ver- Export Konfiguration zeichnis auf dem Smartphone abgelegt. Konfigurationsimport Konfigurationsdaten des Wechselrichters importieren. Über Parameter Erklärung App Version Version der KOSTAL PIKO CI Conf App. © 2025 KOSTAL Solar Electric GmbH...
Seite 121 über einen DHCP-Server zugewiesen wird, kann der Wechselrichter manuell konfiguriert werden. Die notwendigen Daten zur Konfiguration wie IP-, Sub- netzmaske, Router- und DNS-Adressen entnehmen Sie Ihrem Router/Gateway. Subnetmaske Eintragen der Subnetzmaske z. B. 255.255.255.0 Router/Gateway Eintragen der IP-Adresse des Routers/Gateways © 2025 KOSTAL Solar Electric GmbH...
Seite 122 RS485 Daten Bit Stoppbit RS485 Stop Bit Paritätsbit RS485 Parity Bit Abschlusswiderstand Abschlusswiderstand für den RS485 Bus aktivieren. Die- ser muss am letzten Wechselrichter, der mit dem RS485-Bus verbunden ist, aktiviert werden. Modbus Adresse Modbus Adresse © 2025 KOSTAL Solar Electric GmbH...
Seite 123 Leistungsgradient nach Einschalten des Wechselrichters Leistungsgradient nach Netz- Leistungsgradient nach Netzfehler des Wechselrichters fehler (%/min) Überfrequenzgrenzwert x (Hz) Überfrequenzgrenzwert-Schwellwert einstellen Unterfrequenzgrenzwert x (Hz) Unterfrequenzschutz-Schwellwert einstellen Überspannungsgrenzwert x (V) Überspannungsschutzgrenzwert einstellen Unterspannungsgrenzwert x Unterspannungsschutzgrenzwert einstellen © 2025 KOSTAL Solar Electric GmbH...
Seite 124 Gleitender Mittelwert 10 Minuten Überspannungsmittelwert einstellen Leistungsanpassung/-steuerung Es gibt verschiedene Möglichkeiten die Leistung beim PIKO CI zu Regeln und zu konfigurie- ren. Wählen Sie die aus, die für Sie richtig ist und durch den Energieversorger vorgegeben wurde. Es besteht auch die Möglichkeit einer Kombination aus verschieden Reglern zu verwenden, z. B.
Seite 125 Cosphi(P) ■ Q(U) ■ Q(P) Nach der Auswahl des Modus, sind noch weitere Ein- stellungen laut EVU zur Blindleistungsregelung vorzu- nehmen. KSEM-Management Konfigurieren Sie hier die Leistungsbegrenzung über den KOSTAL Smart Energy Meter ein. © 2025 KOSTAL Solar Electric GmbH...
Seite 126 Deaktivieren: Ein KOSTAL Smart Energy Meter ist am Wechselrichter angeschlossen. Verbindung zwischen KSEM LAN: Der KOSTAL Smart Energy Meter ist über LAN- und Master Wechselrichter Verbindung mit dem Wechselrichter verbunden. RS485: Der KOSTAL Smart Energy Meter ist über RS485-Verbindung mit dem Wechselrichter verbunden.
Seite 127 übernimmt die Steuerung der Wechselrichter. Die Leis- tungsbegrenzung dazu im EZA-Parkregler konfiguriert werden. Regelungen über Rundsteuerempfänger, ein KOSTAL Smart Energy Meter oder die LFSM-U Funktion werden deaktiviert. Mit niedriger Priorität aktivieren: Bedeutet, dass bei einer Kombination an angeschlossenen Reglern (z.B.
Seite 128 Grenzwert für die Leckstromerkennung. Wenn der ermit- telte Wert höher als der voreingestellte Wert ist, schaltet sich der Wechselrichter ab. Grenzwert für Spannungsun- Schwellwert für DC-Spannungssunsymmetrie einstellen symmetrie (%) Dynamische Netzstützung Dynamische Netzstützung (FRT = Fault Ride Through) (FRT) © 2025 KOSTAL Solar Electric GmbH...
Seite 129 Stellen Sie die Wert für momentane Lichtbogenintensität Lichtbogenintensität ein oder verwenden den Standardwert (Standardwert 800) Einstellwert der durchschnittli- Stellen Sie den Wert für die durchschnittliche Lichtbo- chen Lichtbogenintensität genintensität ein oder verwenden den Standardwert (Standardwert 200) © 2025 KOSTAL Solar Electric GmbH...
Seite 130 10. Anlagenüberwachung 10.1 Die Logdaten ........................131 10.2 Logdaten abfragen......................132 10.2.1 Variante 1: Logdaten über die KOSTAL PIKO CI App herunterladen und dar- stellen ......................10.2.2 Variante 2: Logdaten an das KOSTAL Solar Portal übertragen und darstellen .. 133 10.3 Das KOSTAL Solar Portal....................
Seite 131 Der Wechselrichter ist mit einem Datenlogger ausgestattet, welcher regelmäßig Daten von der Anlage aufzeichnet. Die Logdaten können für folgende Zwecke genutzt werden: ■ Betriebsverhalten der Anlage überprüfen ■ Betriebsstörungen feststellen und analysieren ■ Ertragsdaten herunterladen und grafisch darstellen © 2025 KOSTAL Solar Electric GmbH...
Seite 132 10.2 Logdaten abfragen Es gibt mehrere Varianten, die Logdaten abzufragen und dauerhaft zu speichern: ■ Variante 1: Logdaten über die KOSTAL PIKO CI Conf App herunterladen und darstellen ■ Variante 2: Logdaten an ein Solar Portal übertragen und darstellen 10.2.1 Variante 1: Logdaten über die KOSTAL PIKO CI App herunterladen und darstellen Es können verschiedene Daten des Wechselrichters exportiert werden.
Seite 133 10.2.2 Variante 2: Logdaten an das KOSTAL Solar Portal übertragen und darstellen Mit einem Solar Portal lassen sich die PV-Anlage und die Leistungsdaten über das Internet überwachen. Das KOSTAL Solar Portal hat folgende Funktionen, welche aber je nach Portal unterschied- lich sein können: ■ Grafische Darstellung der Leistungsdaten ■...
Seite 134 Nutzung des KOSTAL Solar Portal muss durchgeführt werden. ■ Wenn der KOSTAL PIKO CI Conf Tool mit einem KOSTAL Smart Energy Meter verbun- den ist, ist der KOSTAL Smart Energy Meter zur Darstellung der Eigenverbrauchswerte zusätzlich im KOSTAL Solar Portal einzurichten.
Seite 135 10. Anlagenüberwachung 10.4 Parkregelung Wenn Wechselrichter zentral über einen EZA-Parkregler gesteuert werden, kann der Parkregler über die KOSTAL PIKO CI App oder das KOSTAL PIKO CI Conf Tool aktiviert und konfiguriert werden. Slave Slave Slave Master ext. Park Controller Control Center...
Seite 136 10. Anlagenüberwachung Weitere Einstellungen die im externen EZA-Parkregler / Parkcontroller notwendig sind, sind in den Anleitungen des jeweiligen EZA-Parkreglers / Parkcontrollers beschrieben. © 2025 KOSTAL Solar Electric GmbH...
Seite 137 11.1 Während des Betriebs ....................138 11.2 Wartung und Reinigung ....................139 11.3 Gehäusereinigung ......................140 11.4 Lüfter ..........................141 11.5 PV-Sicherungen tauschen....................142 11.6 Ereigniscodes ......................... 143 11.6.1 Ereignismeldungen................... 144 11.6.2 Fehlerbehebung ....................146 © 2025 KOSTAL Solar Electric GmbH...
Seite 138 Für den ordnungsgemäßen Betrieb in einer größeren Solaranlage reichen die normalen Maßnahmen der regelgerechten Anlagenüberwachung völlig aus. Insbesondere das Tracking der gewonnenen Energie über Datenlogger, KOSTAL Solar Portal oder Energiezähler werden Unregelmäßigkeiten rasch anzeigen. Hierbei werden auch Ereignisse während des Betriebs protokolliert.
Seite 139 Lüfter ausbauen und reinigen Führen Sie Wartungslisten, in denen die durchgeführten Arbeiten protokolliert sind. Werden keine Wartungsarbeiten durchgeführt, führt das zum Ausschluss der Garantie (sie- he Ausschluss der Garantie in unseren Service- und Garantiebedingungen). © 2025 KOSTAL Solar Electric GmbH...
Seite 140 Reinigen Sie das Gehäuse nur mit einem feuchten Tuch. Verwenden Sie keine scharfen Reiniger. Verwenden Sie keine Geräte, die einen Sprühnebel oder Wasserstrahl erzeugen. Kontrollieren Sie insbesondere den Zustand der Lüftungskanäle und die Funktion der Lüfter. © 2025 KOSTAL Solar Electric GmbH...
Seite 141 Benutzen Sie keine Druckluft, sondern saugen Sie die Lüftungskanäle des Wech- selrichters aus. ■ Entfernen Sie grobe Verschmutzungen durch Laub, Staub, Insekten usw., insbesondere im Bereich der Lüftungskanäle. ■ Benutzen Sie z. B. einen Industriestaubsauger und saugen Sie die Lüftungskanäle und die unmittelbare Umgebung aus. © 2025 KOSTAL Solar Electric GmbH...
Seite 142 11. Wartung 11.5 PV-Sicherungen tauschen Die PV-Sicherungen können im PIKO CI 50/60 getauscht werden. Wenn ein Ereignis dazu angezeigt wird, muss der Wechselrichter DC- und AC-seitig vom Netz getrennt werden. Wechselrichter PIKO CI 50/60: PV-Sicherungen PV-Sicherungen Wechselrichter AC- und DC-seitig spannungsfrei schalten ( Wechselrichter span- nungsfrei schalten, Seite 104).
Seite 143 Betriebszustände und Fehlerursachen werden als Kombination aus LED-Anzeige und Ereig- niscode gemeldet. Der Ereigniscode wird in der KOSTAL PIKO CI Conf App, im KOSTAL PIKO CI Conf Tool oder im KOSTAL Solar Portal gezeigt. Ermitteln Sie die Art des Ereignis- ses anhand der nachfolgenden Tabelle ( Ereignismeldungen, Seite 144).
Seite 144 Bedeutung code Por- code Ge- rät Status normal Inbetriebnahme/Anlauf WLAN / WiFi / RS485-Kommunikation PV normal 30001 Netzüberspannung 30002 Netzunterspannung 30003 Netz fehlt 30004 Netzüberfrequenz 30005 Netzunterfrequenz 30006 PV-Überspannung 30007 PV-Isolationsfehler 30008 Fehler Ableitstrom © 2025 KOSTAL Solar Electric GmbH...
Seite 145 Netz-DC-Stromanteil zu hoch 30018 Wechselrichter-Relaisfehler 30020 Wechselrichterübertemperatur 30021 Fehlerstromüberwachungsfehler 30022 Strings verpolt 30023 Systemfehler 30024 Lüfter blockiert 30025 Zwischenkreisunsymmetrie 30026 Überspannung Zwischenkreis 30027 Interner Kommunikationsfehler 30028 Software inkompatibel 30029 EEPROM-Fehler 30030 Dauernde Warnung 30031 Wechselrichterfehler © 2025 KOSTAL Solar Electric GmbH...
Seite 146 Netz einen Strom- ausfall hat. PV-Überspannung Die Eingangsspannung Überprüfen Sie die Anzahl der PV-Mo- der PV-Module über- dule und passen Sie sie gegebenen- schreitet den zulässigen falls an. Bereich des Wechsel- richters. © 2025 KOSTAL Solar Electric GmbH...
Seite 147 Rest- Erde in einer regnerischen Umgebung strom führt. kleiner als der Standardwert ist, stellen Sie den Isolationswiderstand in der KOSTAL PIKO CI Conf App ein. PV-Einstrahlung PV-Strings sind seit lan- Prüfen Sie, ob der PV-String abge- schwach ger Zeit abgedeckt.
Seite 148 Wenn ein moderner oder anderer Da- und gelbe Alarmleuchte, tion tenlogger verwendet wird, starten Sie die im Fernüberwa- den Datenlogger bitte neu. chungssystem leuchtet Wenn der Fehler weiterhin auftritt, wenden Sie sich an Ihren Support. © 2025 KOSTAL Solar Electric GmbH...
Seite 149 Wechselrichter ist unter- brochen wurde. brochen. Wenn der Fehler weiterhin auftritt, wenden Sie sich an Ihren Support. Überprüfen Sie die Kommunikations- einstellungen in der KOSTAL PIKO CI Conf App. Meterverbindung verlo- Kommunikationsverbin- Prüfen Sie, ob die Kommunikationslei- dung zum Energiezähler...
Seite 150 PIKO CI 60 m_9511-600900- G711-0002200- xx-xxxxxx.bin xx-xxxxxx.bin Das Update für den PIKO CI kann über folgende Wege installiert werden: ■ Software aktualisieren über PIKO CI Tool, Seite 151 ■ Software aktualisieren über PIKO CI App, Seite 152 © 2025 KOSTAL Solar Electric GmbH...
Seite 151 12. Software aktualisieren 12.1 Software aktualisieren über PIKO CI Tool Mit dem KOSTAL PIKO CI Conf Tool kann sehr komfortabel die Software auf einem PIKO CI Wechselrichter oder auf mehreren Wechselrichtern installieren werden. Dazu muss der Wechselrichter mit dem LAN-Netz verbunden sein. Das KOSTAL PIKO CI Conf Tool sowie die Dokumentation zum Tool finden Sie im Downloadbereich zum Pro- dukt.
Seite 152 Passwort vergessen haben, kann dieses über den Service zurückgesetzt werden. Software aktualisieren über KOSTAL PIKO CI Conf App Verwenden Sie ein Smartphone oder Tablet mit der installierten KOSTAL PIKO CI Conf App. Gehen Sie wie folgt vor: Starten Sie die KOSTAL PIKO CI Conf App auf Ihrem Smartphone/Tablet, welches Sie zur Inbetriebnahme nutzen.
Seite 153 Die Frage erscheint nicht immer und ist abhängig vom Betriebssystem des Smartphone/ Tablet. Wechseln Sie wieder zur KOSTAL PIKO CI Conf App und stellen die Verbindung zwi- schen Smartphone/Tablet und Wechselrichter her, indem Sie auf START drücken und den Wechselrichter auswählen.
Seite 154 13. Technische Information 13. Technische Information 13.1 Technische Daten ......................155 13.2 Blockschaltbilder......................158 © 2025 KOSTAL Solar Electric GmbH...
Seite 155 DC1-3: 39 DC4-6: ab Artikelnummer: PIKO CI 30: 10534223, DC4-6: 40,5 39 | DC7-8: 26 | 39 | DC7-9: 39 | PIKO CI 50: 10534084, PIKO CI 60: DC9-10: 26 DC9-12: 39 10534085 Max. DC Strom pro DC-Eingang (IString- max) - ab Artikelnummer: PIKO CI 30:...
Seite 156 Überspannungskategorie nach IEC 60664-1 Ausgangsseite (Netz-Anschluss) Überspannungsschutz DC/AC Typ 2 Verschmutzungsgrad Umweltkategorie (Aufstellung im Freien) Umweltkategorie (Aufstellung in Innenräu- men) UV-Beständigkeit Kabeldurchmesser AC (min-max) 22...32 35...50 Kabelquerschnitt AC (min-max) mm² 10...25 35...50 Kabelquerschnitt PV (min-max) mm² 4...6 © 2025 KOSTAL Solar Electric GmbH...
Seite 157 Verschmutzungsgrad 4: Die Verschmutzung führt zu beständiger Leitfähigkeit, z. B. durch leitfähigen Staub, Regen oder Schnee; in offenen Räumen oder im Freien. Gemessen unter Nennleistung bei einer Umgebungstemperatur von 23 °C. Bei ungünstiger Stringverschaltung oder höherer Umgebungstemperatur kann die Geräuschemission höher liegen. © 2025 KOSTAL Solar Electric GmbH...
Seite 158 DC-Eingänge für PV-Module DC-Sicherungen Integrierter Überspannungsschutz (DC-Seite) Elektronische DC-Freischaltstelle EMV-Filter (DC-Seite) DC-Steller Zwischenkreis Wechselrichterbrückenschaltung Netzüberwachung und -abschaltung EMV-Filter (AC-Seite) AC-Anschluss Anschlussfelder COM1 und COM2 für Kommunikationsschnittstellen Spannungs- und Strommessung Steuerung System und Kommunikation Status-LED DC-Schalter © 2025 KOSTAL Solar Electric GmbH...
Seite 159 DC-Eingänge für PV-Module DC-Sicherungen Integrierter Überspannungsschutz (DC-Seite) Elektronische DC-Freischaltstelle EMV-Filter (DC-Seite) DC-Steller Zwischenkreis Wechselrichterbrückenschaltung Netzüberwachung und -abschaltung EMV-Filter (AC-Seite) AC-Anschluss Anschlussfelder COM1 und COM2 für Kommunikationsschnittstellen Spannungs- und Strommessung Steuerung System und Kommunikation Status-LED DC-Schalter © 2025 KOSTAL Solar Electric GmbH...
Seite 160 DC-Eingänge für PV-Module DC-Sicherungen Integrierter Überspannungsschutz (DC-Seite) Elektronische DC-Freischaltstelle EMV-Filter (DC-Seite) DC-Steller Zwischenkreis Wechselrichterbrückenschaltung Netzüberwachung und -abschaltung EMV-Filter (AC-Seite) AC-Anschluss Anschlussfelder COM1 und COM2 für Kommunikationsschnittstellen Spannungs- und Strommessung Steuerung System und Kommunikation Status-LED DC-Schalter © 2025 KOSTAL Solar Electric GmbH...
Seite 161 14. Zubehör 14. Zubehör 14.1 KOSTAL Solar App ......................162 14.2 PIKO CI App ........................163 14.3 PIKO CI Conf Tool......................164 14.4 KOSTAL Solar Portal....................... 165 © 2025 KOSTAL Solar Electric GmbH...
Seite 162 Woche, Monat und Jahr sowie die historischen Daten Ihrer Photovoltaikanlage abzurufen. Somit sind Sie mit der KOSTAL Solar App immer auf dem neuesten Stand. Laden Sie sich jetzt die kostenlose KOSTAL Solar App herunter und profitieren Sie von den neuen und erweiterten Funktionalitäten.
Seite 163 KOSTAL PIKO CI Conf App. KOSTAL PIKO CI App Laden Sie sich die KOSTAL PIKO CI Conf App aus dem Apple App Store oder Google Play Store auf Ihr Tablet oder Smartphone und installieren diese. © 2025 KOSTAL Solar Electric GmbH...
Seite 164 14. Zubehör 14.3 PIKO CI Conf Tool KOSTAL PIKO CI Conf Tool ist ein Konfigurationstool, um den Wechselrichter PIKO CI über eine direkte LAN-Verbindung zu konfigurieren. Dadurch ist es nicht mehr notwendig mit dem Smartphone, direkt vor dem Wechselrichter zu stehen, um diesen zu konfigurieren.
Seite 165 14. Zubehör 14.4 KOSTAL Solar Portal Das KOSTAL Solar Portal ist eine kostenlose Internetplattform für die Überwachung der PV- Anlage. Das Solar Portal bietet die Möglichkeit, den Betrieb des Wechselrichters über das Internet zu überwachen. Dabei werden die Ertragsdaten und Ereignismeldungen von der PV-Anlage vom Wechselrichter über das Internet an das Solar Portal gesendet.
Seite 166 14. Zubehör ■ Der Wechselrichter darf im KOSTAL Solar Portal keiner anderen PV-Anlage zugewiesen sein. ■ Der Wechselrichter muss im KOSTAL Solar Portal Ihrer PV-Anlage zugewiesen werden. Weitere Informationen finden Sie auf unserer Internetseite www.kostal-solar-electric.com. KOSTAL Solar Electric © 2025 KOSTAL Solar Electric GmbH...
Seite 167 ■ Spanien, Portugal (Sprache: Spanisch, Englisch): +34 961 824 927 Ersatzteile Sind für die Störungsbehebung Ersatz- oder Zubehörteile notwendig, verwenden Sie aus- schließlich Original-Ersatz- und -Zubehörteile, die vom Hersteller hergestellt und/oder freige- geben sind. © 2025 KOSTAL Solar Electric GmbH...
Seite 168 16. Anhang 16. Anhang 16.1 EU-Konformitätserklärung ....................169 16.2 Open-Source-Lizenz ....................... 170 16.3 Außerbetriebnahme und Entsorgung................171 © 2025 KOSTAL Solar Electric GmbH...
Seite 169 16.1 EU-Konformitätserklärung Die Firma KOSTAL Solar Electric GmbH erklärt hiermit, dass sich der in diesem Dokument beschriebene PIKO CI mit den grundlegenden Anforderungen und anderen relevanten Be- stimmungen der unten genannten Richtlinien in Übereinstimmung befinden. ■ Richtlinie 2011/65/EU (RoHS) zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten...
Seite 170 Dieses Produkt enthält Open-Source-Software, die von Dritten entwickelt und u. a. unter der GPL bzw. LGPL lizenziert wird. Weitere Details zu diesem Thema und eine Auflistung der verwendeten Open-Source-Soft- ware sowie der zugehörigen Lizenztexte finden Sie auf der Webseite (Webserver) unter dem Punkt Lizenzen. © 2025 KOSTAL Solar Electric GmbH...
Seite 171 Lebensgefahr durch Stromschlag und elektrische Entladung! Gerät spannungsfrei schalten, gegen Wiedereinschalten sichern. Wechselrichter spannungsfrei schalten, Seite 104 PIKO CI 50/60: Den unteren Deckel des Wechselrichters öffnen. Klemmen und Kabelverschraubungen lösen. Alle DC-Leitungen, AC-Leitungen und Kommunikationsleitungen entfernen. PIKO CI 50/60: Deckel des Wechselrichters schließen.
Seite 172 www.kostal-solar-electric.com...
