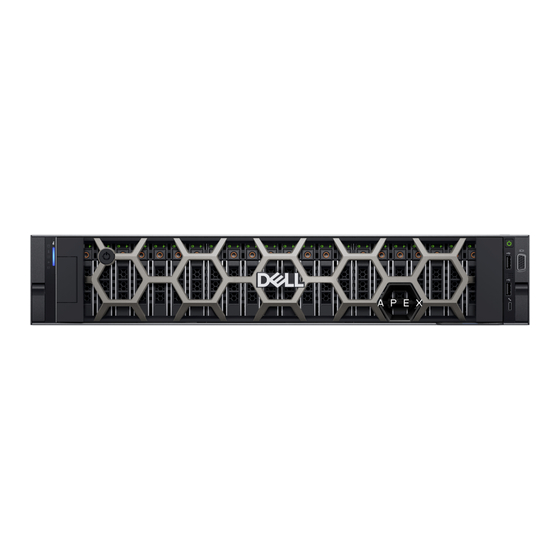

- Seite 1 Dell APEX Cloud Platform MC-760 Hardwareanforderungen und -spezifikationen April 2024 Rev. 4...
- Seite 2 Verletzungen oder zum Tod führen kann. © 2023 – 2024 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
- Seite 3 Inhaltsverzeichnis Revisionsverlauf...................................5 Kapitel 1: Einführung........................6 Kapitel 2: Überblick......................... 7 Vorderansicht des Systems..............................7 Ansicht des linken Bedienfelds............................. 10 Ansicht des rechten Bedienfelds..........................10 Rückansicht des Systems..............................11 Inneres des Systems................................14 Finden des Express-Servicecodes und Service-Tags..................... 18 Systeminformationsetiketten............................. 19 Schienendimensionierungs- und Rackkompatibilitätsmatrix..................20 Kapitel 3: Technische Daten......................
- Seite 4 Systemintegritäts- und System-ID-Anzeigecodes......................61 iDRAC Direct-LED-Anzeigecodes............................. 62 NIC-Anzeigecodes................................62 Stromversorgungseinheit – Codes........................... 63 Laufwerksanzeigecodes..............................64 Verwenden der Systemdiagnose............................65 Integrierte Dell Systemdiagnose..........................65 Diagnose-LED-Anzeigen der Systemplatine.......................67 Enhanced Preboot System Assessment........................67 Kapitel 8: Zusätzlicher Support...................... 68 Dell Support..................................68 Supportressourcen................................ 68 Ermitteln des Systemnamens und Service-Tags im Webclient..................68 Automatisierter Support über das sichere Verbindungsgateway..................69...
- Seite 5 Revisionsverlauf Tabelle 1. Überarbeitungen Datum Dokumen Beschreibung der Änderungen tversion April Inhalte im Zusammenhang mit Laufwerken, NIC-Anschlüssen und anderen Spezifikationen für die APEX Cloud 2024 Platform for Microsoft Azure und APEX Cloud Platform for Red Hat OpenShift korrigiert Januar Informationen in den Spezifikationen zum Thema Laufwerke korrigiert 2024 Oktober ...
- Seite 6 Einführung Das Benutzerhandbuch für die Dell APEX Cloud Platform MC-760-Hardwareanforderungen und -spezifikationen bietet eine Übersicht über das System, die verfügbaren Diagnosetools und die Richtlinien, die die allgemeinen Vorgänge für das MC-760-System beschreiben. Dieses Dokument ist für Kunden, AußendienstmitarbeiterInnen und Partner bestimmt, die das MC-760-System betreiben und warten.
- Seite 7 ● Bis zu 32 DIMMs ● Zwei redundante Wechselstrom- oder Gleichstrom-Stromversorgungseinheiten ● Bis zu 24 2,5"-Laufwerke Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe-Geräte in Ihrem System, die nicht von Dell Technologies validiert und getestet wurden. VORSICHT: Die Verwendung nicht autorisierter oder nicht genehmigter Hardware kann Ihr System beschädigen und den Systemservice ungültig machen.
- Seite 8 Abbildung 1. Vorderansicht des MC-760-Systems (Compute Node) mit einer 24 x 2,5"-Laufwerkskonfiguration für die APEX Cloud Platform for Microsoft Azure Abbildung 2. Vorderansicht des MC-760-Systems (Compute Node) mit einer 12 x 3,5"-Laufwerkskonfiguration für die APEX Cloud Platform for Microsoft Azure Die folgende Tabelle enthält die Funktionen, die auf dem MC-760 mit einer 12 x 3,5"-Laufwerkskonfiguration für die APEX Cloud Platform for Microsoft Azure verfügbar sind.
- Seite 9 Standardkennwort für Systeme mit sicherem Standardzugriff auf den iDRAC. Die folgende Abbildung und Tabelle zeigen die Vorderansicht des MC-760-Systems mit einer 24 x 2,5"-Laufwerkskonfiguration (Storage Node) für die Dell APEX Cloud Platform for Red Hat OpenShift. Abbildung 4. Vorderansicht des MC-760-Systems mit 24 x 2,5"-Laufwerkskonfiguration (Storage Node) Die folgende Tabelle enthält die Funktionen, die auf dem MC-760-System mit einer 24 x 2,5"-Laufwerkskonfiguration (Storage Node) für...
- Seite 10 Tabelle 5. MC-760-System mit 24 x 2,5"-Laufwerkskonfiguration (Storage Node) (fortgesetzt) Element Anschlüsse, Bereiche und Beschreibung der Ports, Bedienfelder und Steckplätze Steckplätze Informations-Tag Ein herausziehbares Etikett mit Service-Tag, MAC-Adresse und anderen Systeminformationen. Das Informations-Tag enthält das sichere iDRAC- Standardkennwort für Systeme mit sicherem Standardzugriff auf iDRAC. Weitere Informationen zu Anschlüssen, Bedienfeldern und Steckplätzen finden Sie im Abschnitt Technische Daten.
- Seite 11 Überschreiten Sie die Kabellänge von 0,91 m (3 ft) nicht, da dies die Leistung beeinträchtigen kann. Weitere Informationen zum iDRAC-Direct-Micro-AB-USB-Anschluss finden Sie auf der Seite Dell Support. Wählen Sie dort die Version und Serie des installierten iDRAC aus. VGA-Port Verwenden Sie diesen Port zum Anschließen eines Displays an das System.
- Seite 12 Dedizierter iDRAC9- Über diesen Port können Sie remote auf iDRAC zugreifen. Um weitere Ethernetport Informationen zu erhalten, rufen Sie die Seite Dell Support auf und wählen Sie die Version und Serie des installierten iDRAC aus. Systemidentifizierungstaste Drücken Sie die Taste an der Vorder- oder Rückseite des Systems, um ein System in einem Rack zu identifizieren, den iDRAC zurückzusetzen oder...
- Seite 13 4-poliger 2.0-konformer Port zum Anschließen von USB-Geräten an das System. USB-3.0-Port 9-poliger und 3.0-konformer Port zum Anschließen von USB-Geräten an das System. Dedizierter iDRAC9- Ermöglicht den Remotezugriff auf iDRAC. Weitere Informationen finden Ethernetport Sie im Benutzerhandbuch zu Integrated Dell Remote Access Controller. Überblick...
- Seite 14 Tabelle 9. Rückansicht des MC-760 mit 4 x 2,5"-Laufwerksmodul auf der Rückseite für die APEX Cloud Platform for Microsoft Azure (fortgesetzt) Eleme Anschlüsse, Bereiche oder Symbol Beschreibung Steckplätze Systemidentifizierungstaste (ID). Drücken Sie die Taste an der Vorder- oder Rückseite des Systems, um ein System in einem Rack zu identifizieren, den iDRAC zurückzusetzen oder um im schrittweisen Modus auf das BIOS zuzugreifen.
- Seite 15 Abbildung 9. Interne Komponenten des MC-760-Systems Die folgende Tabelle enthält die internen Komponenten des MC-760-Systems. Tabelle 10. Interne Komponenten des MC-760-Systems Elemen Beschreibung Rückwandplatine Rückseitig montiertes PERC-Frontmodul Lüfter Lüftergehäuse DIMM-Speichermodulsockel Überblick...
- Seite 16 Tabelle 10. Interne Komponenten des MC-760-Systems (fortgesetzt) Elemen Beschreibung Erweiterungskarten-Riser 4 Erweiterungskarten-Riser 3 Schutzschaltermodul PSU2 PSU 1 Griff auf der Rückseite Erweiterungskarten-Riser 1 Erweiterungskarten-Riser 2 Hauptplatine Lüfterkäfiganordnung Rückwandplatine Express-Service-Tag Überblick...
- Seite 17 Abbildung 10. Interne Komponenten des MC-760-Systems mit Risern (gesamte Länge) und GPU-Gehäuse Die folgende Tabelle enthält die internen Komponenten des MC-760-Systems mit Risern (gesamte Länge) und GPU-Gehäuse. Tabelle 11. Interne Komponenten des MC-760-Systems mit Risern (gesamte Länge) und GPU-Gehäuse Element Beschreibung Rückwandplatine Rückseitig montiertes PERC-Frontmodul...
- Seite 18 Tabelle 11. Interne Komponenten des MC-760-Systems mit Risern (gesamte Länge) und GPU- Gehäuse (fortgesetzt) Element Beschreibung Schutzschaltermodul PSU2 PSU 1 Griff auf der Rückseite Erweiterungskarten-Riser 1 Erweiterungskarten-Riser 2 Hauptplatine Lüfterkäfiganordnung Rückwandplatine Express-Service-Tag Finden des Express-Servicecodes und Service-Tags Der eindeutige Express-Servicecode und das Service-Tag dienen der Identifizierung des Systems. Das Informations-Tag enthält spezifische Systeminformationen wie die Service-Tag-Nummer, den Express-Servicecode, das Herstellungsdatum, die MAC-Adresse und das QRL-Etikett.
- Seite 19 Systeminformationsetiketten Die Systeminformationsetiketten befinden sich auf der Rückseite der MC-760-Systemabdeckung. Die folgende Tabelle beschreibt die Etiketten, die sich auf der Innenabdeckung des MC-760-Systems befinden. Tabelle 13. MC-760-Systeminformationsetiketten Etikettenbeschreibung Bezeichnung Speicherinformationen und Anschlüsse auf der Hauptplatine Übersicht über die Elektrik LED-Verhalten Symbolerklärung Systemaufgaben Überblick...
- Seite 20 Kühlkörper BOSS-N1 Express-Service-Tag Schienendimensionierungs- und Rackkompatibilitätsmatrix Matrix für die Schienendimensionierung und Rackkompatibilität für Dell Technologies Enterprise-Systeme enthält Informationen zu Schienensystemen, die mit Ihrem System kompatibel sind. Die Matrix bietet die folgenden Informationen: ● Spezifische Details zu Schienentypen und deren Funktionen ●...
- Seite 21 Technische Daten Die technischen Daten und Umgebungsbedingungen Ihres Systems sind in diesem Abschnitt beschrieben. Design des physischen Gehäuses Dieser Abschnitt bietet eine Übersicht über die Abmessungen des MC-760-Gehäuses und das physische Design. Abbildung 12. Gehäusemaße In der folgenden Tabelle sind die Gehäuseabmessungen für das MC-760-System aufgeführt. Tabelle 14.
- Seite 22 Tabelle 14. MC-760-Gehäuseabmessungen auf der sich die I/O-Anschlüsse der Hauptplatine befinden. In der folgenden Tabelle wird das Höchstgewicht für das MC-760-System angegeben. Tabelle 15. MC-760-Höchstgewicht Konfiguration Höchstgewicht (mit allen Laufwerken/SSDs) Server mit vollständig bestückten Laufwerken 36,1 kg (79,58 lb) Server ohne installierte Netzteile und Laufwerke 25,1 kg (55,33 lb) Prozessorspezifikationen Der MC-760 unterstützt bis zu zwei skalierbare Intel Xeon Prozessoren der 4. Generation.
- Seite 23 Tabelle 16. Spezifikationen der Stromversorgungseinheit (fortgesetzt) Hohe Geringe Wärmeabga Leistungsau Leistungsau Frequenz Klasse be (max. Spannung fnahme fnahme Stromstärk (Hz) BTU/h) 200–240 V 100–120 V e (Ampere) Wechselstr Wechselstr 2.400 W im Platinum 9000 200–240 V 2.400 W 1.400 W – 16–13.5 gemischten 50/60 Wechselstro Modus – 9000 240 V –...
- Seite 24 Spezifikationen der Lüfter Für den MC-760 sind verschiedene Kühlungskomponenten erforderlich, die auf dem Prozessor-TDP, den Storage-Modulen, den hinteren Laufwerken, der GPU und dem persistentem Speicher basieren, um eine optimale thermische Leistung aufrechtzuerhalten. Der MC-760 verwendet eine Luftkühlungsoption, die bis zu sechs Lüfter der Standardklasse (STD), Hochleistungslüfter der Silberklasse (HPR) oder Hochleistungslüfter der Goldklasse (VHP) unterstützt.
- Seite 25 Tabelle 19. Spezifikationen des Erweiterungskarten-Riser (fortgesetzt) PCIe Mit GPU- slot regulärem Gehäuse Gehäuse doppelter Breite) Steckplatz Flaches Flaches Profil Profil Halbe Länge Halbe Länge Steckplatz Volle Höhe Volle Höhe Halbe Länge Halbe Länge Steckplatz Volle Höhe Volle Höhe Halbe Länge Volle Länge Steckplatz ...
- Seite 26 ● 24 x 2,5"-NVMe ● 12 x 3,5"-SAS-Festplatten und 4 x 2,5"-NVMe-Laufwerke ● 12 x 3,5"-SAS-Festplatten und 4 x 2,5"-SAS-Laufwerke Dell APEX Cloud Platform for Red Hat Bis zu 24 2,5"-Laufwerke OpenShift Weitere Informationen zum Hot-Swap-Verfahren für NVMe-PCIe-SSD-U.2-Geräte finden Sie im Benutzerhandbuch für Dell Express Flash NVMe PCIe SSD.
- Seite 27 Spezifikationen der NIC-Ports In der folgenden Tabelle ist die Anzahl der unterstützten NIC-Ports für den MC-760 aufgeführt. Tabelle 23. Anzahl der NIC-Ports für den MC-760 Plattform OCP-Karte (optional) PCIe-Karte APEX Cloud Platform for Microsoft Azure Bis zu vier NIC-Ports Bis zu vier NIC-Ports APEX Cloud Platform for Red Hat Null oder zwei NIC-Ports Zwei NIC-Ports pro Karte (max.
- Seite 28 Tabelle 25. Unterstützte Optionen für die Auflösung der Videokamera (fortgesetzt) Lösung Bildwiederholfrequenz (Hz) Farbtiefe (Bit) 1.440 x 900 8, 16, 32 1.600 x 900 8, 16, 32 1.600 x 1.200 8, 16, 32 1.680 x 1.050 8, 16, 32 1.920 x 1.080 8, 16, 32 1.920 x 1.200 8, 16, 32 Umgebungsbedingungen Dieser Abschnitt enthält die physischen und Umgebungsspezifikationen für den MC-760. Weitere Informationen zu Umweltzertifizierungen finden Sie im Product Environmental Datasheet.
- Seite 29 Tabelle 28. Allgemeine Umgebungsbedingungen für ASHRAE A2 und A3 (fortgesetzt) Temperatur Technische Daten Maximale Höhe bei Nichtbetrieb 12.000 m Maximale Höhe bei Betrieb 3.050 m *Gemäß den thermischen Richtlinien der ASHRAE handelt es sich bei diesen nicht um momentane Temperaturänderungsraten. In der folgenden Tabelle sind die Spezifikationen für maximale Schwingungen aufgeführt. Tabelle 29.
- Seite 30 Tabelle 31. Spezifikationen zu partikelförmigen Verunreinigungen (fortgesetzt) Partikelförmige Technische Daten Verunreinigungen geschlossenem Kreislauf) In der folgenden Tabelle sind die Spezifikationen für gasförmige Verunreinigungen aufgeführt. Tabelle 32. Spezifikationen zu gasförmigen Verunreinigungen Gasförmige Verunreinigungen Technische Daten Kupferstreifen-Korrosionsrate < 300 Å/Monat pro Klasse G1 gemäß ANSI/ISA71.04-2013 Silberstreifen-Korrosionsrate < 200 Å/Monat gemäß...
- Seite 31 Tabelle 35. Matrix zu temperaturbezogenen Einschränkungen bei einer Konfiguration mit Luftkühlung (2,5"- Lüfter) 24 x 2,5"- Konfiguration 24 x 2,5"-SAS 12 x 3,5" NVMe Hintere 2,5"- 4 2,5" mit Keine Keine hinteren Keine hinteren Laufwerke mit Rückseitiger Storage hinterem hinteren Umgebungste Laufwerke Laufwerke hinterem Lüfter Laufwerke mperatur Lüfter...
- Seite 32 Tabelle 36. Matrix zu temperaturbezogenen Einschränkungen für den Arbeitsspeicher bei einer Konfiguration mit Luftkühlung (keine GPU, 2,5"-Lüfter) (fortgesetzt) Keine Konfiguration Rückwandpl 24 x 2,5"-SAS 24 x 2,5"-NVMe 12 x 3,5" atine Keine Keine 4 2,5" mit Hintere 2,5"- Keine hinteren Keine hinteren Rückseitiger Storage hinteren hinteren hinterem Laufwerke mit Laufwerke...
- Seite 33 Tabelle 38. Matrix zu temperaturbezogenen Einschränkungen für GPU-Konfigurationen Konfiguration Keine Rückwandplatine 24 2,5" SAS 24 x 2,5"-NVMe Keine hinteren Keine hinteren Rückseitiger Storage Keine hinteren Laufwerke Laufwerke Laufwerke T-Gehäuse max. CPU TDP/cTDP HPR GOLD-Lüfter mit 1-HE-HPR-HSK des Typs L Mitte (°C) 125 W 35 °C (95 °F) 35 °C (95 °F) 35 °C (95 °F)
- Seite 34 ASHRAE A3 40 °C (104 °F) Im redundanten Modus sind zwei Netzteile erforderlich. Wenn ein Netzteil ausfällt, kann sich die Systemleistung verringern. PCIe-Karte Nicht von Dell Technologies qualifizierte Peripheriekarten und/oder Peripheriekarten über 25 W werden nicht unterstützt. GPU/FPGA Nicht unterstützt DIMM RDIMMs mit 128 GB oder höherer Kapazität werden nicht unterstützt.
- Seite 35 4. Einschalten des Systems iDRAC-Konfiguration Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um die Produktivität zu steigern und die allgemeine Verfügbarkeit von Servern zu verbessern. iDRAC warnt Sie bei Systemproblemen, hilft bei der Remote-Verwaltung von Zugriff und Leistung und reduziert den Bedarf an physischem Zugriff auf das System.
- Seite 36 Tabelle 42. Schnittstellen zum Einrichten der iDRAC-IP-Adresse (fortgesetzt) Schnittstelle Links zur Dokumentation und im Feld Suchen Sie nach Dell Produkten oder geben Sie Ihr Produkt an nach Ihrem spezifischen Produkt suchen. ANMERKUNG: Informationen zum Ermitteln der aktuellen iDRAC-Version und zur neuesten Dokumentationsversion finden Sie im Wissensdatenbank-Artikel 000178115.
- Seite 37 Sie keine Änderungen an den grundlegenden Einstellungen oder Funktionen vor. ANMERKUNG: Änderungen an den grundlegenden Einstellungen oder Funktionen, die von Dell Technologies festgelegt wurden, können sich auf die Leistung auswirken. Die folgenden Optionen sind verfügbar, um Anwendungen vor dem Starten des Betriebssystems zu verwalten: ●...
- Seite 38 Ausführliche Informationen zu den Systemprofileinstellungen finden Sie unter „Systemprofileinstellungen“. Ausführliche Informationen zu den Systemsicherheitseinstellungen finden Sie unter „Systemsicherheit“. Ausführliche Informationen zu den Systemsicherheitseinstellungen finden Sie auf der Seite Dell Support. Wählen Sie dort die Version und Serie des installierten iDRAC aus.
- Seite 39 Netzwerkkarten. Zugriff auf das System-BIOS ANMERKUNG: Die angegebenen BIOS-Informationen beziehen sich auf die Dell PowerEdge-16G-Systemreihe. Die Informationen gelten für alle Dell APEX Cloud Platform-Angebote. Verwenden Sie die Option System-Setup, um die System-BIOS-, iDRAC- und Geräteeinstellungen zu konfigurieren. Verwenden Sie eines der folgenden Bedienelemente, um auf das System-Setup zuzugreifen: ●...
- Seite 40 Tabelle 46. Details zum Bildschirm „Systeminformationen“ (fortgesetzt) Option Beschreibung System-Service-Tag-Nummer Stellt Informationen zur Service-Tag-Nummer des Systems bereit. Systemhersteller Gibt den Namen des Systemherstellers an. Kontaktinformationen des Stellt die Kontaktinformationen des Systemherstellers bereit. Systemherstellers System-CPLD-Version Zeigt die aktuelle Version der CPLD-Firmware (Complex Programmable Logic Device) des Systems an.
- Seite 41 Tabelle 47. Details zu Speichereinstellungen (fortgesetzt) Option Beschreibung Speichertrainingsparameter zum Training der Speichersubsysteme. Die Systemstartzeit wird ebenfalls reduziert. Wenn die Speicherkonfiguration geändert wird, wird Neues Training beim nächsten Start automatisch aktiviert, ein einzelner vollständiger Speichertrainingsschritt erzwungen und dann wieder Schnell aktiviert. Wenn die Option auf Neues Training beim nächsten Start eingestellt ist, führt das System beim nächsten Einschalten den einmaligen vollständigen Speichertrainingsschritt durch und verlangsamt die Startzeit beim nächsten Start.
- Seite 42 Legt die MADT-Core-Aufzählung fest. Diese Option ist standardmäßig auf Rundlaufverfahren festgelegt. Die lineare Option unterstützt die Branchen-Core-Aufzählung, während das Rundlaufverfahren die von Dell Technologies optimierte Core-Aufzählung unterstützt. UMA-basiertes Clustering Dieses Feld ist schreibgeschützt und wird als Quadrant angezeigt, wenn der Sub-NUMA-Cluster deaktiviert ist, oder wird als Deaktiviert angezeigt, wenn das Sub-NUMA-Cluster entweder 2- oder 4-wegig ist.
- Seite 43 Ermöglicht die Konfiguration der Dell AVX-Skalierungstechnologie. Diese Option ist standardmäßig Skalierungstechnologie auf 0 festgelegt. Geben Sie den Wert von 0 bis 12 Bins ein. Wenn die von Dell gesteuerte Turbo-Funktion aktiviert ist, verringert der eingegebene Wert die Frequenz der Dell AVX- Skalierungstechnologie.
- Seite 44 Aktiviert oder deaktiviert den Startmodus. Diese Option ist standardmäßig auf Nicht-RAID gesetzt. BIOS-NVMe-Treiber Legt den Laufwerkstyp zum Starten des NVMe-Treibers fest. Die verfügbaren Optionen sind Von Dell qualifizierte Laufwerke und Alle Laufwerke. Diese Option ist standardmäßig auf Von Dell qualifizierte Laufwerke festgelegt. Netzwerkeinstellungen Rufen Sie im BIOS Network Settings auf, um Details anzuzeigen.
- Seite 45 NVMe-oF-Host-NQN Dieses Feld gibt den Namen des NVMe-oF-Host-NQN an. Eingaben sind im folgenden Format zulässig: nqn.yyyy-mm.<Reserved Domain Name>:<Unique String>. Lassen Sie dieses Feld leer, wenn Sie den vom System generierten Wert im Format nqn.1988-11.com.dell:<Model name>.<Model number>.<Service Tag> verwenden möchten. NVMe-oF-Host-ID Dieses Feld gibt einen 16-Byte-Wert für die NVMe-oF-Hostkennung an, der diesen Host eindeutig...
- Seite 46 2. Klicken Sie auf System-Setup-Hauptmenü, System-BIOS und dann Integrierte Geräte. Die folgende Tabelle enthält Informationen zum Bildschirm „Integrierte Geräte“. Tabelle 53. Details zu integrierten Geräten Option Beschreibung Für den Nutzer zugängliche USB- Legt die für den Nutzer zugänglichen USB-Ports fest. Wählen Sie Nur hintere Ports aktiviert, Ports um die vorderen USB-Anschlüsse zu deaktivieren.
- Seite 47 Serielle Kommunikation Rufen Sie im BIOS Serielle Kommunikation auf, um Details anzuzeigen. Der serielle Anschluss ist bei der Dell APEX Cloud Platform MC-760 optional. Die Option Serielle Kommunikation gilt nur, wenn der serielle COM-Anschluss im System installiert ist. 1. Um den Bildschirm Serielle Kommunikation anzuzeigen, schalten Sie das System ein und drücken Sie F2.
- Seite 48 Die folgende Tabelle enthält Details zu den auf dem Bildschirm Serielle Kommunikation verfügbaren Optionen. Tabelle 54. Details zur seriellen Kommunikation Option Beschreibung Serielle Kommunikation Aktiviert die Optionen für serielle Kommunikation. Wählt die seriellen Kommunikationsgeräte (Serielles Gerät 1 und Serielles Gerät 2) im BIOS aus. Die BIOS-Konsolenumleitung kann ebenfalls aktiviert werden, und die Portadresse lässt sich festlegen.
- Seite 49 Tabelle 55. Details zu Systemprofileinstellungen Option Beschreibung Systemprofil Legt das Systemprofil fest. Wenn Sie die Option Systemprofil auf einen anderen Modus als Leistung pro Watt (DAPC) setzen, legt das BIOS automatisch die restlichen Optionen fest. Sie können die restlichen Optionen nur ändern, wenn der Modus auf Benutzerdefiniert eingestellt ist. Diese Option ist standardmäßig auf Leistung pro Watt (DAPC) eingestellt.
- Seite 50 Tabelle 55. Details zu Systemprofileinstellungen (fortgesetzt) Option Beschreibung Energieverwaltung für PCI Aktiviert oder deaktiviert die Energieverwaltung für PCI ASPM L1 Link. Diese Option ist ASPM L1 Link standardmäßig auf Aktiviert gesetzt. Systemsicherheit Rufen Sie im BIOS System Security auf, um Details anzuzeigen. 1.
- Seite 51 Tabelle 58. Details zur Systemsicherheit Option Beschreibung Intel(R) TXT Ermöglicht das Festlegen der Option Intel Trusted Execution Technology (TXT). Die Aktivierung der Option Intel TXT erfordert die Aktivierung der Virtualisierungstechnologie und der TPM-Sicherheit mit Vorstartmessungen. Der Standardwert ist Aus. Zur Unterstützung von Secure Launch (Firmware-Schutz) unter Windows 2022 wird sie auf Ein festgelegt.
- Seite 52 Tabelle 58. Details zur Systemsicherheit (fortgesetzt) Option Beschreibung Verwaltungstools wird gesperrt. Das gesamte Management sollte Out-of-Band erfolgen. Der Standardwert ist Aktiviert. Für BIOS-Updates müssen die HECI-Geräte betriebsbereit sein. Für DUP-Updates muss die IPMI-Schnittstelle betriebsbereit sein. Dieser Parameter muss festgelegt werden auf Aktiviert, um Updatefehler zu vermeiden.
- Seite 53 3. Überprüfen Sie auf dem Bildschirm Systemsicherheit, ob Passwortstatus auf Entsperrt gesetzt ist. 4. Geben Sie in das Feld Systempasswort Ihr Systempasswort ein und drücken Sie die Eingabetaste oder die Tabulatortaste. Ein Passwort kann bis zu 32 Zeichen lang sein. 5.
- Seite 54 Auch nach dem Ausschalten und Neustarten des Systems wird die Fehlermeldung angezeigt, bis das richtige Passwort eingegeben wurde. 2. Wenn Systempasswort nicht auf Aktiviert gesetzt ist und nicht über die Option Passwortstatus gesperrt ist, können Sie ein Systempasswort zuweisen. Weitere Informationen finden Sie im Abschnitt Systemsicherheit. Sie können ein vorhandenes Systempasswort nicht deaktivieren oder ändern.
- Seite 55 ANMERKUNG: Für den Zugriff auf einige der Funktionen in den iDRAC-Einstellungen ist ein iDRAC Enterprise-Lizenzupgrade erforderlich. Weitere Informationen zur Verwendung des iDRAC finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller auf iDRAC-Handbücher. Geräteeinstellungen Mit den Geräteeinstellungen können Sie Geräteparameter wie Speicher-Controller oder Netzwerkkarten konfigurieren.
- Seite 56 Einige Plattformkonfigurationen unterstützen möglicherweise nicht alle Funktionen des Dell Lifecycle Controllers. Weitere Informationen zum Einrichten des Dell Lifecycle Controllers, zum Konfigurieren der Hardware und Firmware und zum Bereitstellen des Betriebssystems finden Sie in der Dokumentation zum Dell Lifecycle Controller auf iDRAC-Handbücher.
- Seite 57 Config Error: Backplane Error der engsten Übereinstimmung enthält cable CTRS_SRC_SA1 and BP- etwas Unerwartetes und stimmt DST_SA1 mit keiner von Dell Technologies Die Elemente, die in HWC8010- Config Error: SL Cable qualifizierten Konfiguration überein. Fehlern gemeldet werden, weisen PLANAR_SL7 and CTRL_DST_PA1 darauf hin, dass ein Element falsch angeordnet wurde.
- Seite 58 Tabelle 62. Konfigurationsvalidierungsfehler (fortgesetzt) Fehler Beschreibung Mögliche Ursachen und Beispiel Empfehlungen fehlende Element, z. B. das Kabel oder den Riser. Comm Ein Konfigurationselement reagiert Seitenbandkommunikation des Comm Error: Backplane 2 Error nicht auf den iDRAC, wenn Systemmanagements eine Bestandsprüfung über die Ziehen Sie den Netzstecker, setzen Managementschnittstelle durchgeführt Sie das Element wieder ein, und wird.
- Seite 59 Tabelle 64. Fehlermeldung HWC8011 (fortgesetzt) Fehlercode HWC8011 Schweregrad Kritisch Konfigurationsinformationen...
- Seite 60 Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Frontblende des Systems zeigen den Systemstatus während des Systemstarts an. Der folgende Abschnitt enthält Informationen über die Gehäuse-LEDs und die Anzeigecodes für das MC-760-System. LED-Statusanzeigen ANMERKUNG: Wenn ein Fehler auftritt, leuchten die Anzeigen stetig gelb. Abbildung 14.
- Seite 61 Tabelle 65. LED-Statusanzeigen und Beschreibungen (fortgesetzt) Symbol Beschreibung Bedingung Korrekturmaßnahme ● Externer Luftstrom wird blockiert. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Zusätzlicher Support. Elektrische Wenn im System ein elektrischer Prüfen Sie das Systemereignisprotokoll oder Anzeige Fehler auftritt (z. B. wenn Systemmeldungen auf das spezifische Problem.
- Seite 62 Fehlermeldungen. Informationen zu den Ereignis- und Fehlermeldungen, die von der Systemfirmware erzeugt werden, und zu den Agents, die die Systemkomponenten überwachen, finden Sie auf Dell Quick Resource Locator. Klicken Sie auf Nachschlagen, Fehlercode, geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen.
- Seite 63 Tabelle 68. NIC-Anzeigecodes NIC-Anzeigecodes Bedingung Die Verbindungs- und Aktivitätsanzeigen Die NIC ist nicht mit dem Netzwerk verbunden. leuchten nicht. Die Verbindungsanzeige leuchtet grün und die Die NIC ist mit einem gültigen Netzwerk bei seiner maximalen Portgeschwindigkeit Aktivitätsanzeige blinkt grün. verbunden und Daten werden gesendet oder empfangen. Die Verbindungsanzeige leuchtet gelb und die Die NIC ist mit einem gültigen Netzwerk bei weniger als seiner maximalen Aktivitätsanzeige blinkt grün.
- Seite 64 Tabelle 69. Wechselstrom/Gleichstrom-PSU – Statusanzeigecodes (fortgesetzt) Betriebsanzeige – Codes Bedingung VORSICHT: Wenn zwei PSUs installiert werden, müssen beide dieselbe Kennzeichnung aufweisen; beispielsweise Extended Power Performance (EPP). Die Kombination von PSUs vorheriger Generationen von PowerEdge-Servern wird nicht unterstützt, selbst wenn die PSUs dieselbe Nennleistung haben. Dies führt zu einer PSU- Nichtübereinstimmung oder dazu, dass das System nicht eingeschaltet werden kann.
- Seite 65 Sekunden. Verwenden der Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose aus, bevor Sie Dell Technologies für technischen Support kontaktieren. Der Zweck der Systemdiagnose besteht darin, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.
- Seite 66 6. Wählen Sie OK aus, um das Dienstprogramm Integrierte Systemdiagnose zu schließen. Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller Führen Sie die folgenden Schritte aus, um die integrierte Systemdiagnose über den Dell Lifecycle Controller auszuführen: 1. Drücken Sie während des Startzyklus die Taste F10.
- Seite 67 Informationen zu den verschiedenen LED-Anzeigesequenzen und Beschreibungen finden Sie im interaktiven Blink-LED-Muster-Decoder. Enhanced Preboot System Assessment Führen Sie bei Störungen im System die Systemdiagnose aus, bevor Sie Dell Technologies für technischen Support kontaktieren. Mit dem Systemdiagnosetest können Sie eine Fehlerbehebung bei der Systemhardware vornehmen, ohne dass mehr Geräte erforderlich sind oder Daten verloren gehen.
- Seite 68 Zusätzlicher Support Dieser Abschnitt enthält Informationen zum Recycling von Produkten am Ende der Nutzungsdauer und zur Kontaktaufnahme mit Dell Technologies, um Unterstützung zu erhalten. Dell Support Erstellen Sie ein Supportkonto, um auf Supportressourcen für Ihr System zuzugreifen. Wenn Sie bereits über ein Konto verfügen, registrieren Sie Ihr System, um auf die verfügbaren Ressourcen zuzugreifen.
- Seite 69 Support von Dell. ● Automatisierte Diagnoseerfassung: Das sichere Verbindungsgateway erfasst automatisch Systemstatusinformationen von Ihren Geräten und lädt sie sicher zu Dell hoch. Der technische Support von Dell verwendet diese Informationen, um das Problem zu beheben. ● Proaktiver Kontakt: Ein/e MitarbeiterIn des technischen Supports von Dell kontaktiert Sie bezüglich des Supportfalls und ist Ihnen bei der Behebung des Problems behilflich.
