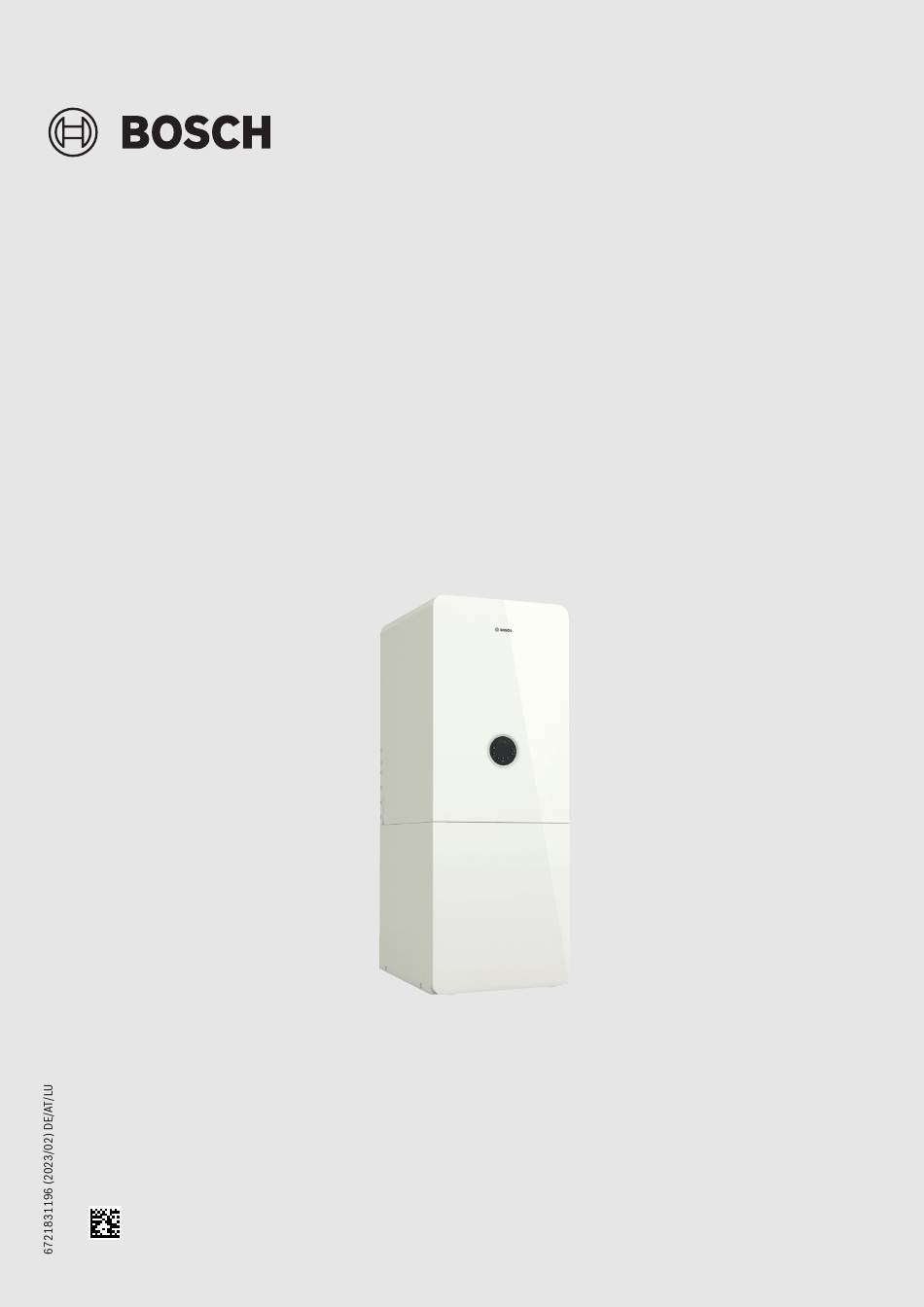

- Seite 1 Installations- und Wartungsanleitung für die Fachkraft Gas-Brennwert-Kompaktheizzentrale Condens 5300i WM GC5300i WM 24/120...
- Seite 2 Inhaltsverzeichnis 3.15 Abgasführung nach B53P ..... . . 26 Inhaltsverzeichnis 3.15.1 Starre Abgasführung nach B53P im Schacht..27 3.15.2 Flexible Abgasführung nach B53P im Schacht .
- Seite 3 Inhaltsverzeichnis 6.11.4 Vorderteil der Speicherverkleidung schließen ..48 11.10 Letzte gespeicherte Störung abrufen ....69 6.11.5 Steuergerät herunterklappen ....49 11.11 Betriebsdruck der Heizungsanlage einstellen .
- Seite 4 Symbolerklärung und Sicherheitshinweise Allgemeine Sicherheitshinweise Symbolerklärung und Sicherheitshinweise HHinweise für die Zielgruppe Symbolerklärung Diese Installationsanleitung richtet sich an Fachkräfte für Gas- und Wasser- installationen, Heizungs- und Elektrotechnik. Die Anweisungen in allen An- Warnhinweise leitungen müssen eingehalten werden. Bei Nichtbeachten können In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der Sachschäden und Personenschäden bis hin zur Lebensgefahr entstehen.
- Seite 5 Symbolerklärung und Sicherheitshinweise HInstallation, Inbetriebnahme und Wartung Installation, Inbetriebnahme und Wartung darf nur ein zugelassener Fachbetrieb ausführen. ▶ Bei raumluftabhängigem Betrieb: Sicherstellen, dass der Aufstell- raum die Lüftungsanforderungen erfüllt. ▶ Sicherheitsrelevante Bauteile nicht reparieren, manipulieren oder deaktivieren. ▶ Nur Originalersatzteile einbauen. ▶...
- Seite 6 Mit der CE-Kennzeichnung wird die Konformität des Produkts mit allen anzuwendenden EU-Rechtsvorschriften erklärt, die das Anbringen dieser Kennzeichnung vorsehen. Der vollständige Text der Konformitätserklärung ist im Internet verfüg- bar: www.bosch-einfach-heizen.de. Zulässige Brennstoffe Dieses Produkt darf nur mit Gasen der öffentlichen Gasversorgung be- trieben werden.
- Seite 7 GC5300i ... 120 sind Gas-Brennwertgeräte für Heizung und Warmwas- unserem Gesamtkatalog. serbereitung mit einem integrierten Rohrwendelspeicher. Anschluss-Sets Land Art.-Nr. Art.-Nr. Produkt Beschreibung GC5300i WM 24/120 23 DE/AT/LU 7738101038 7738112830 CS 35 Basismodul Tab. 1 Typübersicht 7738112841 SF 11 Ergänzend zu CS 35: Abdeckleisten Typschilder für die linke und rechte Seite...
- Seite 8 Ausdehnungsgefäß Heizung 17 l 7738112840 CS 29-1 Anschluss-Set externes Aus- dehnungsgefäß Tab. 6 Ausdehnungsgefäße und externes Anschluss-Set Weitere Ausdehnungsgefäße finden Sie im Bosch Lieferprogramm. Weitere Zubehöre • Abgaszubehöre • Kondensatpumpe • Neutralisationseinrichtung • Sicherheitsgruppe Kaltwasser • Armaturen-Set mit Füll- und Entleerhahn •...
- Seite 9 Angaben zum Produkt Lieferumfang 3 × 2 × 2 × 8 × 2 × 2 × 0010028007-003 Bild 4 Lieferumfang Verpackung A: Verpackung B: Rohrwendelspeicher Adapter für Schlauch vom Sicherheitsventil Schlauch für Kondensatablauf und Schlauch für Sicherheits- Gas-Brennwertgerät ventil Produktdokumentation Befestigungsmaterial (im Beutel auf dem Speicher): Verpackung C: 1 Dichtung 16 ×...
- Seite 10 Angaben zum Produkt Produktübersicht 0010027151-004 Bild 5 Produktübersicht Füll- und Entleerhahn [13] Verbrennungsluftrohr (nur in Verbindung mit Abgasadapter) Warmwasserspeicher [14] Abgasrohr (nur in Verbindung mit Abgasadapter) Schalter Ein/Aus [15] Key-Halter (drahtlose Internetverbindung) Steckplatz für Bedieneinheit im Einschub (Zubehör CS 36) [16] Verbrennungsluft-Messstutzen (nur in Verbindung mit Abgas- Warmwasserspeicher-Temperaturfühler adapter)
- Seite 11 Angaben zum Produkt [24] Heizungspumpe [25] 3-Wege-Ventil [26] Füll- und Entleerhahn [27] Heizungsrücklauf [28] Sicherheitsventil [29] Rücklaufrohr zum Rohrwendelspeicher [30] Gasrohr [31] Vorlaufrohr zum Rohrwendelspeicher [32] Steuergerät UI 300 mit Display [33] Kodierstecker (KIM) [34] Anschlussbuchse für Service Key 2.10 Übersicht der Fühler im Gerät 0010028010-002 Bild 6...
- Seite 12 Angaben zum Produkt 2.11 Übersicht der grünen Komponenten Wichtige Komponenten für Service- und Installationsarbeiten sind grün hervorgehoben. 0010028012-003 Bild 7 Grüne Komponenten im Gerät Sicherung Abdeckung der Klemmleisten für externe und interne Anschlüsse, als Ablage nutzbar Verriegelung am Venturirohr Verriegelung des Kondensatsiphons Verriegelung des Steuergeräts 0010038484-001 Bild 8...
- Seite 13 Angaben zum Produkt 2.12 Abmessungen und Mindestabstände 2.12.1 Gerät mit Basismodul (Zubehör CS 35) ohne Anschluss-Set Min. 50 Min. 50 > 20 0010027942-002 0010027521-002 Bild 10 Ansicht von der Rückseite (Maße in mm) Bild 9 Ansicht von der linken Seite (Maße in mm) Warmwasser G 3/4"...
- Seite 14 Angaben zum Produkt 2.12.2 Gerät mit Basismodul (Zubehör CS 35) und horizontalem Anschluss-Set (Zubehör CS 10) > 20 R 1/2" R 1/2" R 3/4" R 3/4" R 3/4" R 3/4" 0010026974-003 Bild 12 Ansicht von der Rückseite (Maß in mm): Zubehör CS 10 auf der linken Seite montiert R 1/2"...
- Seite 15 Angaben zum Produkt 2.12.3 Gerät mit Basismodul (Zubehör CS 35) und vertikalem Anschluss-Set (Zubehör CS 33) 120,5 119,5 76,5 55,5 32,5 11 ,5 65 65 0010028986-001 Bild 14 Ansicht von der linken Seite (Maße in mm) Warmwasser R 3/4" Heizungsrücklauf R 3/4" Heizungsvorlauf R 3/4"...
- Seite 16 Angaben zum Produkt 2.12.4 Gerät mit Basismodul (Zubehör CS 35) und Set Anschlussadapter (Zubehör CS 17) Das Zubehör CS 17 dient zum bauseitigen Anschluss ohne Anschluss- Set. 50,5 50,5 65 65 0010029784-001 Bild 17 Ansicht von der Rückseite (Maße in mm) Warmwasser R 3/4"...
- Seite 17 Angaben zum Produkt 2.12.5 Gerät mit Anschluss-Set für direkten Anschluss (Zubehör CS 34) und Basismodul (Zubehör SF 12) 0010029781-001 0010029782-001 Bild 18 Ansicht von der linken Seite (Maße in mm) Bild 19 Ansicht von der Rückseite (Maße in mm) Warmwasser R 3/4" 857 mm Zirkulation G 1/2"...
- Seite 18 Angaben zum Produkt 2.12.6 Montage des Kondensatsiphons 2.12.7 Gerät mit Abgaszubehör 5,2 % (52 mm/1 m) > 415 Min. 65 0010029220-001 Bild 20 A: Ansicht von der rechten Seite (Maße in mm) B: Ansicht von vorn (Maße in mm) 0010027525-002 Bild 21 Ansicht von der linken Seite (Maße in mm) Blende Abgaszubehör horizontal...
- Seite 19 Angaben zum Produkt Abgaszubehör A [mm] B [mm] Ø 80 mm Anschlussadapter, Bogen mit Prüföffnung Ø 80/125 mm Anschlussadapter, Bogen mit Prüföffnung Anschluss-Bogen 87° mit Mess- stutzen ohne Prüföffnung Anschlussadapter, konzentri- sches T-Stück mit Prüföffnung für getrennte Luft- Abgasführung Anschlussadapter, Rohr mit Prüf- –...
- Seite 20 180 ×180 300 × 300 systeme sind Bestandteil der CE-Zulassung des Wärmeerzeugers. 110/160 220 ×220 350 × 350 Aus diesem Grund empfehlen wir die Verwendung der Bosch Originalzu- Tab. 9 behöre. 33(x) Bezeichnungen und Artikelnummern finden Sie im Gesamtkatalog. Zubehör Ø...
- Seite 21 Abgasführung mit Standard Abgassystemen Zulässige Schachtmaße für einen runden Querschnitt Untere Prüföffnung Die untere Prüföffnung muss an der Sohle des senkrechten Teils der Ab- Zubehör Ø Durchmesser gasanlage unterhalb des untersten Anschlusses angebracht werden. [mm] [mm] [mm] Folgende Positionen sind möglich: 80/125 •...
- Seite 22 Abgasführung mit Standard Abgassystemen Vertikale Abgasführung über das Dach Abstandsmaße über Dach für Wärmeerzeuger mit einer Leistung von maximal 50 kW Aufstellort und Luft-Abgas-Führung Voraussetzung: Über der Decke des Aufstellraums befindet sich lediglich die Dachkonstruktion. Zur Einhaltung der Mindestabstandsmaße über Dach kann das äußere •...
- Seite 23 Abgasführung mit Standard Abgassystemen Luft-Abgas-Führung nach C Luft-Abgas-Führung nach C 13(x) 33(x) Systemmerkmale Systemmerkmale Verbrennungsluftzufuhr Erfolgt raumluftunabhängig Verbrennungsluftzufuhr Erfolgt raumluftunabhängig Ausführung Horizontale Mündung/Windschutz- Ausführung Vertikale Mündung/Windschutz- einrichtung einrichtung Öffnungen für Luft und Abgas Die Öffnungen für Abgasaustritt und Öffnungen für Luft und Abgas Die Öffnungen für Abgasaustritt und Lufteintritt liegen im gleichen Druck- Lufteintritt liegen im gleichen Druckbe- bereich und müssen innerhalb eines...
- Seite 24 Abgasführung mit Standard Abgassystemen 3.9.2 Vertikale Luft-Abgas-Führung nach C über das Dach 3.11 Luft-Abgas-Führung nach C 33(x) 53(x) Systemmerkmale Verbrennungsluftzufuhr Erfolgt raumluftunabhängig Abgasaustritt/Lufteintritt Die Öffnungen für Abgasaustritt und Lufteintritt liegen in unterschiedlichen Druckbereichen. Sie dürfen sich nicht an unterschiedlichen Wänden des Ge- bäudes befinden.
- Seite 25 Abgasführung mit Standard Abgassystemen Zulässige maximale Längen 3.12.1 Starre Abgasführung nach C im Schacht GC5300i WM 24/120 Zubehör Ø Schacht Maximale Rohrlängen [mm] [mm] L = L Horizontal: 80/125 ‒ Im Schacht: 80 Luftzufuhr: 125 Tab. 29 Luft-Abgas-Führung nach C mit starrer oder flexibler Abgas- führung im Schacht 3.11.2 Luft-Abgas-Führung nach C...
- Seite 26 Abgasführung mit Standard Abgassystemen 3.14 Abgasführung nach B 23(P) Zubehör Ø Schacht Maximale Rohrlängen [mm] [mm] L = L 120 × 120 Horizontal: 80/125 ‒ Diese Luft-Abgas-Führung ist in Luxemburg nicht zulässig. 130 × 130 Im Schacht: 80 ...
- Seite 27 Abgasführung mit Standard Abgassystemen 3.15.2 Flexible Abgasführung nach B im Schacht Maßnahmen bei Nutzung des vorhandenen Schachts Hinterlüftung Der Schacht muss über die gesamte Höhe hinterlüftet sein. Die Hinterlüftung des Schachts erfolgt über das konzentrische Luft-Abgas- Verbindungsstück zwischen Aufstell- raum und Schacht oder über eine Öff- nung im Schacht.
- Seite 28 Abgasführung mit Standard Abgassystemen 3.16.2 Minimale Leistung (Heizung und Warmwasser) des Wärme- 3.16.4 Luft-Abgas-Führung nach C (12)3x erzeugers anheben Bei Mehrfachbelegung und bei Kaskaden (Überdruckbetrieb) muss die minimale Leistung des Wärmeerzeugers im Servicemenü mit Hilfe der Diese Luft-Abgas-Führung ist in Luxemburg nicht zulässig. Servicefunktion 5-A3 angehoben werden: Systemmerkmale Wärmeerzeuger Typ...
- Seite 29 Abgasführung mit Standard Abgassystemen 0010032566-002 0010032422-002 Bild 43 Mehrfachbelegung nach C mit konzentrischer Luft-Abgas- Bild 44 Mehrfachbelegung nach C mit kollektiver starrer Abgasfüh- (13)3x (14)3x Führung an der Außenwand und im Aufstellraum rung und konzentrischer Luft-Abgas-Führung im Aufstellraum 1,4 m ] ...
- Seite 30 Abgasführung mit Standard Abgassystemen Zehn Geräte Geräte Schacht L [m] für Gruppe 1 bis 5 Im Aufstellraum: Luft-Abgas-Führung Ø 80/125 mm [mm] Im Schacht: starre Abgasführung Ø 200 mm 200 × 200 ‒ ‒ ‒ 225 Geräte Schacht L [m] für Gruppe 1 bis 5 ...
- Seite 31 Abgasführung mit Standard Abgassystemen 3.17 Abgaskaskade 3.17.1 Zuordnung zur Gerätegruppe für Kaskade GC5300i WM 24/120 gehört zur Gerätegruppe 4. Die aufgeführten maximalen Abgasrohrlängen sind Beispiele und gelten unter der Voraussetzung, dass alle Wärmeerzeuger zur gleichen Gruppe gehören. Bei Kaskaden mit raumluftunabhängiger Abgasführung müssen alle Wär- meerzeuger zusätzlich vom selben Hersteller sein.
- Seite 32 Abgasführung mit Standard Abgassystemen Starre Abgasführung nach B im Schacht Acht Geräte Abzweigungen zu den Geräten Ø 80 mm Im Aufstellraum: Abgasführung Ø 160 mm Im Schacht: starre Abgasführung Ø 160 mm Geräte Maximale Gesamtlänge L [m] für Gruppe 1 bis 7 ‒...
- Seite 33 Vorschriften Starre Abgasführung nach C im Schacht 0,5 m 0010032567-002 Bild 47 Kaskade mit 2 Geräten: Starre Abgasführung nach C im Schacht und konzentrische Luft-Abgas-Führung im Aufstellraum ] 3,0 m Vier Geräte Abzweigungen zu den Geräten Ø 80/125 mm Im Aufstellraum: Luft-Abgas-Führung Ø...
- Seite 34 Voraussetzungen für die Installation Verbrennungsluft Voraussetzungen für die Installation Zur Vermeidung von Korrosion muss die Verbrennungsluft frei von ag- gressiven Stoffen sein. Allgemeine Hinweise Als korrosionsfördernd gelten Halogen-Kohlenwasserstoffe, die Chlor- ▶ Alle geltenden nationalen und regionalen Vorschriften, technischen oder Fluorverbindungen enthalten. Diese können z. B. in Lösungsmit- Regeln und Richtlinien beachten.
- Seite 35 Voraussetzungen für die Installation Heizung Füll- und Ergänzungswasser Schwerkraftheizungen Wasserbeschaffenheit des Heizwassers ▶ Gerät über hydraulische Weiche mit Schlammabscheider an das vor- Die Wasserbeschaffenheit des Füll- und Ergänzungswassers ist ein we- handene Rohrnetz anschließen. sentlicher Faktor für die Erhöhung der Wirtschaftlichkeit, der Funktions- sicherheit, der Lebensdauer und der Betriebsbereitschaft einer Fußbodenheizungen Heizungsanlage.
- Seite 36 Installation Frostschutzmittel Installation Sicherheitshinweise Das Dokument 6 720 841 872 enthält eine Liste der freigegebenen Frostschutzmittel. Zur Anzeige können Sie die Dokumentsuche auf unse- HLebensgefahr durch Explosion! rer Internetseite verwenden. Die Internetadresse finden Sie auf der Austretendes Gas kann zu einer Explosion führen. Rückseite dieser Anleitung.
- Seite 37 Installation Größe des Ausdehnungsgefäßes prüfen Kennlinien für Ausdehnungsgefäß (12 l) mit zusätzlichem Ausdeh- nungsgefäß (17 l) (Zubehör EV 17) Kennlinien für Ausdehnungsgefäß (12 l) Mit Hilfe des folgenden Diagramms lässt sich abschätzen, ob das einge- baute Ausdehnungsgefäß ausreicht oder ob ein zusätzliches Ausdeh- nungsgefäß...
- Seite 38 Installation Gerätemontage vorbereiten 6.5.1 Speicher aufstellen ▶ Verpackungen entfernen, dabei Hinweise auf den Verpackungen be- achten. HINWEIS Sachschaden durch falsche Gasart! Die Verwendung einer falschen Gasart kann zu Leistungsverlusten, Fehl- funktionen, Störungen, Umwelt- und Anlagenschäden führen. ▶ Sicherstellen, dass die verwendete Gasart mit den Angaben auf dem Typschild übereinstimmt.
- Seite 39 Installation 6.5.2 Gerät installieren 0010026747-002 0010027988-002 Bild 57 Heizungsvorlauf, Gasrohr und Heizungsrücklauf hinten einset- Bild 55 Basismodul (Zubehör CS 35) montieren – Schritt 1 zen (Zubehör CS 35) 4,8 × 13 0010033727-001 Bild 56 Basismodul (Zubehör CS 35) montieren – Schritt 2 0010033730-001 Bild 58 Heizungsvorlauf, Gasrohr und Heizungsrücklauf vorn einsetzen 4,8 ×...
- Seite 40 Installation R 1/2" R 1/2" R 3/4" R 3/4" R 3/4" R 3/4" 0010025876-003 Bild 61 Zubehör CS 10 auf der rechten Seite montiert R 1/2" R 3/4" R 3/4" R 1/2" R 3/4" R 3/4" 0010029577-002 Bild 59 Schutzkappe und Stopfen vom Gasrohr abnehmen Mit den 2 restlichen Schrauben werden nach Abschluss der Montage die Seitenteile der Geräteverkleidung befestigt.
- Seite 41 Installation 0010026753-003 Bild 65 Gerät an den grau hervorgehobenen Stellen anheben und zum Speicher transportieren WARNUNG Verletzungsgefahr durch herabstürzendes Gerät! Ungesichertes Gerät kann während der weiteren Montage herunterfal- len. ▶ Gerät auf dem Speicher mit den mitgelieferten Splinten sichern. 0010026751-003 Bild 63 Schrauben für die Oberseite der Geräteverkleidung locker ein- drehen 4,8 ×...
- Seite 42 Installation 6.5.3 Rohrverbindungen im Gerät herstellen 0010026771-001 Bild 67 Steuergerät herunterklappen 0010028798-001 Bild 68 Kondensatsiphon herausnehmen 0010028015-002 Bild 66 Gerät auf den Speicher aufsetzen und mit 2 Splinten sichern Condens 5300i WM – 6721831196 (2023/02)
- Seite 43 Installation 0010028016-002 Bild 70 Heizungsvorlauf, Gasrohr, Heizungsrücklauf anschließen 17,2 × 23,9 × 1,5 0010028016-002 Bild 69 Vorlaufrohr und Rücklaufrohr zum Rohrwendelspeicher an- schließen 17 × 4 23,9 × 17,2 × 1,5 0010020541-002 Bild 71 Kondensatsiphon wieder einsetzen und auf festen Sitz prüfen Condens 5300i WM –...
- Seite 44 Installation Key-Halter einsetzen Der Key-Halter ist bereits am Steuergerät angeschlossen. 0010028044-002 0010038069-001 Bild 74 Kabelhalter an der Rückseite des Geräts anbringen und Kabel befestigen Bild 72 Key-Halter auf die Rückseite des Geräts führen Hydraulischer Anschluss 6.7.1 Füll- und Entleerhahn installieren ▶...
- Seite 45 Installation 6.7.3 Schlauch am Sicherheitsventil (Heizung) anschließen 6.7.6 Kondensatsiphon füllen GEFAHR Lebensgefahr durch Vergiftung! Bei einem nicht gefüllten Kondensatsiphon können giftige Abgase aus- treten. ▶ Kondensatsiphon über das Abgasrohr mit ca. 250 ml Wasser füllen. 0010027388-001 Bild 76 Schlauch am Sicherheitsventil anschließen 6.7.4 Schlauch am Kondensatsiphon anschließen ▶...
- Seite 46 Installation Zubehöre montieren 6.9.3 Bedieneinheit CW 400 (Zubehör) im Gerät einsetzen ▶ Vorderteil der Speicherverkleidung öffnen. ▶ Beim Anschließen des Zubehörs die entsprechende Installationsan- leitung beachten. ▶ Bedieneinheit CW 400 in den vorhandenen Halter (Zubehör CS 36) einsetzen. In der Anleitung und auf dem Gerät werden unterschiedliche Symbole verwendet (...
- Seite 47 Installation 6.10 Anlage füllen und auf Dichtheit prüfen HINWEIS Inbetriebnahme ohne Wasser beschädigt das Gerät! ▶ Gerät nur mit Wasser gefüllt betreiben. R 1/2" Rp 1/2" R 3/4" R 3/4" R 3/4" R 3/4" 0010026996-003 Bild 83 Armaturen-Set Zubehör CS 28-1 – Beispiel: Anschlüsse horizontal auf der linken Seite Anschluss Zirkulationsleitung Gashahn Sicherheitsgruppe im Kaltwasseranschluss (vom Kunden vorzu-...
- Seite 48 Installation ▶ Vordruck des Ausdehnungsgefäßes auf die statische Höhe der 6.11.2 Vorderteil der Speicherverkleidung öffnen Heizungsanlage einstellen ( Kapitel 6.3, Seite 37). ▶ Heizkörperventile öffnen. ▶ Heizungsvorlaufhahn und Heizungsrücklaufhahn öffnen. ▶ Heizungsanlage auf 1 bis 2 bar über Fülleinrichtung (Zubehör CS 30) füllen.
- Seite 49 Installation 6.11.5 Steuergerät herunterklappen 6.11.6 Zubehör am Steuergerät anschließen WARNUNG WARNUNG Stromschlag. Stromschlag. Die Anschlüsse PCO, PW1 und PW2 sind 230 Volt-Anschlüsse. Wenn Die Anschlüsse PCO, PW1 und PW2 sind 230 Volt-Anschlüsse. Wenn der Netzstecker in der Steckdose steckt, stehen die Anschlussklemmen der Netzstecker in der Steckdose steckt, stehen die Anschlussklemmen unter Spannung (230 V).
- Seite 50 Installation Netzspannungsbereich ON/OFF 230V 230V 230V X0119 X0119 X0100 X0100 LR LR FS FR ON/OFF 230V 230V 230V LR LR FS FR 0010027143-002 Bild 93 Netzspannungsbereich: Klemmleiste Symbol Funktion Beschreibung Schutzleiter ▶ Schutzleiter anschließen. Netzspannung Schalter Ein/Aus 0010027965-002 ON/OFF 230V Bild 91 Steckplatz für das Anschlusskabel der Schichtladepumpe Anschlusskabel der Schichtladepumpe Netzanschluss Externe Spannungsversorgung...
- Seite 51 Fußbodenheizung Wenn das Netzkabel dieses Geräts beschädigt wird, muss es durch ein heizung, im und direktem hydraulischen An- spezielles Netzkabel ersetzt werden. Dieses Netzkabel ist beim Bosch Auslieferungs- schluss an das Gerät: Beim An- Kundendienst erhältlich. zustand ge- sprechen des Temperaturwächters...
- Seite 52 Installation 6.12 Montage abschließen 6.12.1 Oberteile der Geräteverkleidung befestigen 0010028333-003 Bild 96 Oberteile der Geräteverkleidung befestigen. Wenn erforderlich können beide Teile der Verkleidung nacheinander eingesetzt werden. 4,8 × 13 Condens 5300i WM – 6721831196 (2023/02)
- Seite 53 Installation 6.12.2 Seitenteile der Geräteverkleidung einsetzen ▶ Vorderteil mit Schraube an der linken oder rechten Oberseite sichern. ▶ Seitenteile unten einhängen. ▶ Seitenteile senkrecht stellen. 0010033630-002 Bild 100 Vorderteil der Geräteverkleidung mit Schraube aus Lieferum- fang sichern 4,2 × 19 6.12.4 Seitenteile der Geräteverkleidung festschrauben ▶...
- Seite 54 Inbetriebnahme 6.12.6 Unebenheiten mit den Stellfüßen ausgleichen Inbetriebnahme Die Inbetriebnahme erfordert Maßnahmen am Gerät und am Speicher. Dieses Kapitel beschreibt die Inbetriebnahme des Geräts. Das Kapitel 14.1 auf Seite 84 beschreibt die Inbetriebnahme des Spei- chers. HINWEIS Inbetriebnahme ohne Wasser beschädigt das Gerät! ▶...
- Seite 55 Inbetriebnahme Vorderteil der Speicherverkleidung öffnen Gerät ausschalten (Standby-Betrieb) Bei einem ausgeschaltetem Gerät ohne Spannungsversorgung besteht kein Blockierschutz. Der Blockierschutz verhindert ein Festsitzen der Heizungspumpe und des 3-Wege-Ventils nach längerer Betriebspause. HINWEIS Anlagenschaden durch Frost! Die Heizungsanlage kann nach längerer Zeit einfrieren (z. B. bei einem Netzausfall, Ausschalten der Versorgungsspannung, fehlerhafter Brenn- stoffversorgung, Kesselstörung).
- Seite 56 Einstellungen im Servicemenü Siphonfüllprogramm Einstellungen im Servicemenü Das Siphonfüllprogramm startet automatisch: Das Servicemenü ermöglicht das Einstellen und Prüfen vieler Geräte- • nachdem das Gerät am Schalter Ein/Aus eingeschaltet wird, funktionen. • nachdem der Brenner 28 Tage nicht in Betrieb war, •...
- Seite 57 Einstellungen im Servicemenü Übersicht der Servicefunktionen 8.2.1 Menü 1: Info ▶ Taste ( und Taste * gleichzeitig drücken, bis L.1 angezeigt wird. ▶ Um die Auswahl zu bestätigen: Taste ok drücken. ▶ Servicefunktion auswählen und einstellen. Servicefunktion Einheit Weitere Informationen 1-A1 Aktueller Betriebszustand Zustands-Code 1-A2 Aktuelle Störung...
- Seite 58 Einstellungen im Servicemenü 8.2.2 Menü 2: Hydraulische Einstellungen ▶ Taste ( und Taste * gleichzeitig drücken, bis L.1 angezeigt wird. ▶ Taste so oft drücken, bis L.2 angezeigt wird. ▶ Um die Auswahl zu bestätigen: Taste ok drücken. Grundeinstellungen sind in der folgenden Tabelle hervorgehoben dar- gestellt.
- Seite 59 Einstellungen im Servicemenü Servicefunktion Einstellungen/Einstellbereich Bemerkung/Einschränkung 3-d1 Pumpenkennfeld • 0: Pumpenleistung proportional zur Wärmeleis- ▶ Um Energie zu sparen und eventuelle tung Strömungsgeräusche gering zu halten, nied- rige Pumpenkennlinie einstellen • 1: Konstantdruck 150 mbar ( Kapitel 17.6, Seite 89). •...
- Seite 60 Einstellungen im Servicemenü Servicefunktion Einstellungen/Einstellbereich Bemerkung/Einschränkung 4-A5 Wartungsintervall Brennerlaufzeit • 10 ... 60 Brennerlaufzeit in 100 h Nur verfügbar, wenn die Servicefunktion 4-A4 auf 1 gesetzt ist. 4-A6 Wartungsintervall Gerätelaufzeit • 1 ... 72 Monate Nur verfügbar, wenn Servicefunktion 4-A4 auf 3 gesetzt ist.
- Seite 61 Einstellungen im Servicemenü 8.2.5 Menü 5: Grenzwerte ▶ Taste ( und Taste * gleichzeitig drücken, bis L.1 angezeigt wird. ▶ Taste so oft drücken, bis L.5 angezeigt wird. ▶ Um die Auswahl zu bestätigen: Taste ok drücken. Grundeinstellungen sind in der folgenden Tabelle hervorgehoben dar- gestellt.
- Seite 62 Gaswerte prüfen und einstellen 8.2.7 Menü 0: Manueller Betrieb Gaswerte prüfen und einstellen ▶ Taste ( und Taste * gleichzeitig drücken, bis L.1 angezeigt wird. ▶ Taste so oft drücken, bis L.0 angezeigt wird. Eingestellte Gasart prüfen ▶ Um die Auswahl zu bestätigen: Taste ok drücken. Geräte für die Erdgasgruppe 2E (H) sind auf Wobbe-Index 15 kWh/m ▶...
- Seite 63 Gaswerte prüfen und einstellen Gerät öffnen Gas-Anschlussdruck prüfen ▶ Gerät ausschalten. Gasart Nenndruck Zulässiger Druckbereich bei ▶ Vorderteil der Geräteverkleidung abnehmen. [mbar] maximaler Nennwärmeleistung ▶ Brennerhaube abnehmen. [mbar] Erdgas H (2E/2H) 17‒25 Erdgas L (2LL) 17‒25 Flüssiggas (Propan) 42,5‒57,5 1) nur für Deutschland Tab.
- Seite 64 Gaswerte prüfen und einstellen Gas-Luft-Verhältnis prüfen und einstellen Das Gas-Luft-Verhältnis darf nur mit einem elektronischen Messgerät an- hand einer O oder CO -Messung bei maximaler Nennwärmeleistung und minimaler Nennwärmeleistung geprüft werden. Vor dem Messen und Einstellen müssen das Vorderteil der Geräteverklei- dung und die Brennerhaube abgenommen werden.
- Seite 65 Abgasmessung ▶ Stopfen am Verbrennungsluft-Messstutzen ( Bild 115, [2]) ent- fernen. ▶ Abgassonde in den Verbrennungsluft-Messstutzen schieben. ▶ Messstelle abdichten. MIN. % ▶ Im Schornsteinfegerbetrieb die maximale Nennwärmeleistung ein- schalten. 0010038463-002 Bild 114 CO -Gehalt bei minimaler Nennwärmeleistung einstellen ▶ CO-Gehalt prüfen. Bei minimaler Nennwärmeleistung muss der CO-Gehalt unter 100 ppm liegen.
- Seite 66 Inspektion und Wartung HHilfsmittel für die Inspektion und Wartung Inspektion und Wartung Folgende Messgeräte werden benötigt: Inspektion und Wartung erfordern Maßnahmen am Gerät und am Spei- • Elektronisches Abgasmessgerät für CO , CO und Abgas- cher. Dieses Kapitel beschreibt die Inspektion und Wartung des Geräts. temperatur Das Kapitel 14.2 auf Seite 84 beschreibt die Inspektion und Wartung •...
- Seite 67 Inspektion und Wartung 11.3 Gebrauchte Dichtungen ersetzen 11.4 Gerät für Wartung oder Reparaturen ein-/ausschal- ▶ Nach jedem Öffnen von Verbindungen im Bereich des Wärmeblocks gebrauchte Dichtungen ausschließlich durch Dichtungen aus dem ▶ Den Schalter Ein/Aus ausschließlich für Wartungs- oder Reparaturar- Service-Kit C6-13 (8737711853) ersetzen.
- Seite 68 Inspektion und Wartung 11.5 Vorderteil der Geräteverkleidung abnehmen 11.7 Steuergerät herunterklappen ▶ Sicherungsschraube an der linken oder rechten Oberseite lösen. WARNUNG Stromschlag. Die Anschlüsse PCO, PW1 und PW2 sind 230 Volt-Anschlüsse. Wenn der Netzstecker in der Steckdose steckt, stehen die Anschlussklemmen unter Spannung (230 V).
- Seite 69 Inspektion und Wartung 11.9 Betriebszustand der Heizungspumpe prüfen VORSICHT Der Betriebszustand wird per LED an der Pumpe angezeigt. Verletzungsgefahr durch Verbrühung! Mögliche Betriebszustände sind: Während der thermischen Desinfektion kann die Entnahme von unge- • LED blinkt grün = Normalbetrieb mischtem Warmwasser zu schweren Verbrühungen führen. •...
- Seite 70 Inspektion und Wartung 11.16 Gasarmatur prüfen 4. Verriegelung der Venturidüse lösen. 5. Venturirohr mit einer Rechtsdrehung abnehmen. ▶ Stecker (24 V) an der Gasarmatur abziehen. ▶ Widerstand des Magnetventils messen. 0010038425-001 Bild 123 Messstellen an der Gasarmatur Messstellen Magnetventil (1 und 2) ▶...
- Seite 71 Inspektion und Wartung 8. Schraube am Brennerdeckel entfernen. 1. Rückströmsicherung ausbauen. 9. Brennerdeckel mit Gebläse und Mischeinrichtung abnehmen. 2. Rückströmsicherung auf Verschmutzung und Risse prüfen. 0010015934-002 Bild 129 Rückströmsicherung in der Mischeinrichtung 1. Dichtung abnehmen und entsorgen. 2. Elektroden-Set abnehmen. Elektroden auf Verschmutzung prüfen und, falls erforderlich, reini- gen oder ersetzen.
- Seite 72 Inspektion und Wartung ▶ Oberen Verdrängungskörper mit Aushebewerkzeug herausnehmen. 0010028050-002 Bild 134 Bürste mit Akku-Schrauber verbinden 0010027893-001 Bild 131 Oberen Verdrängungskörper herausnehmen ≈ 200 min - ¹ ▶ Unteren Verdrängungskörper mit Aushebewerkzeug herausnehmen. 0010028037-001 ‒1 Bild 135 Wärmeblock reinigen (ca. 200 min , nur Rechtslauf) 0010027892-001 ▶...
- Seite 73 Inspektion und Wartung ▶ Mit einem Mobiltelefon eine Aufnahme vom Wärmeblock machen. -oder- ▶ Mit einer Taschenlampe und einem Spiegel den Wärmeblock auf Rückstände prüfen. 0010002838-002 Bild 137 Wärmeblock auf Rückstände prüfen ▶ Rückstände absaugen. ▶ Neue Dichtung einsetzen. ▶ Prüföffnung verschließen. ▶...
- Seite 74 M 5 × 30 18,5 × 24,3 34 × 3 11.20 Netzkabel ersetzen Wenn das Netzkabel dieses Geräts beschädigt wird, muss es durch ein spezielles Netzkabel ersetzt werden. Dieses Netzkabel ist beim Bosch Kundendienst erhältlich. Condens 5300i WM – 6721831196 (2023/02)
- Seite 75 Inspektion und Wartung 11.21 Gasarmatur ersetzen ▶ Überwurfmutter unten lösen. ▶ Gashahn schließen. ▶ Stecker abziehen. ▶ Überwurfmutter lösen. ▶ Überwurfmutter mit Gasschlauch abnehmen. 0010037586-001 Bild 147 Überwurfmutter lösen ▶ Schrauben entfernen. ▶ Gasarmatur mit Dichtung abnehmen. 0010037584-001 Bild 145 Stecker an der Gasarmatur abziehen und Überwurfmutter mit Gasschlauch abnehmen ▶...
- Seite 76 Inspektion und Wartung ▶ Neue Gasarmatur mit Dichtung einsetzen. ▶ Gasdüse mit neuem O-Ring einsetzen. ▶ Gasarmatur mit Schrauben befestigen. 0010037590-003 Bild 151 Gasdüse einsetzen ▶ Gasschlauch mit Überwurfmutter anschließen. ▶ Überwurfmutter mit 1,2–1,5 Nm anziehen. ▶ Stecker anschließen. 0010037588-001 Bild 149 Gasarmatur einbauen 41 ×...
- Seite 77 Inspektion und Wartung 11.22 Steuergerät ersetzen ▶ Neues Steuergerät einsetzen und nach hinten schieben, bis es in der Arretierung fixiert ist. WARNUNG ▶ Elektrische Verdrahtung auf mechanische Beschädigungen prüfen und defekte Kabel ersetzen. Stromschlag. ▶ Externe und interne Anschlüsse wieder herstellen. Die Anschlüsse PCO, PW1 und PW2 sind 230 Volt-Anschlüsse.
- Seite 78 Inspektion und Wartung ▶ Neue Dichtung korrekt am Kondensatsiphon ausrichten. ▶ Kondensatsiphon einsetzen und auf festen Sitz prüfen. 0010020541-002 Bild 157 Kondensatsiphon einbauen 11.24 Motor des 3-Wege-Ventils ersetzen ▶ Stecker abziehen. ▶ Schrauben entfernen. 0010019151-002 ▶ Motor abnehmen. Bild 155 Neue Dichtung am Kondensatsiphon ausrichten ▶...
- Seite 79 Störungsbehebung Störungsbehebung 12.1 Betriebs- und Störungsanzeigen 12.1.1 Störungscode und Störungsklasse ▶ Prüfen, ob eine schwerwiegende Störung vorliegt. Der Störungs-Code gibt die Störungsursache an. ▶ Gerät ausschalten und wieder einschalten. -oder- Die Störungsklasse gibt die Auswirkung einer Störung auf den Geräte- ▶...
- Seite 80 Störungsbehebung Beschreibung Beseitigung 227 V Kein Flammensignal nach Zündung 1. Hauptabsperreinrichtung öffnen. 2. Geräteabsperrhahn öffnen. 3. Spannungsversorgung des Geräts unterbrechen und Gasleitung überprüfen. 4. Anschlussdruck der Gasleitung prüfen. 5. Brennerfunktion prüfen, ggf. Brenner einstellen. 6. CO -Gehalt der Verbrennungsluft prüfen, ggf. einstellen. 7.
- Seite 81 Störungsbehebung Beschreibung Beseitigung 1074 W Kein Signal vom Vorlauftemperaturfühler 1. Anschlussstecker am Temperaturfühler korrekt aufstecken. vorhanden 2. Temperaturfühler prüfen, ggf. ersetzen. 3. Anschlusskabel des Temperaturfühlers prüfen, ggf. ersetzen. 1075 W Kurzschluss Temperaturfühler am Wärme- 1. Anschlussstecker am Temperaturfühler korrekt aufstecken. block 2.
- Seite 82 Störungsbehebung Beschreibung Beseitigung 2963 B Vorlauftemperaturfühler und Temperatur- 1. Anschlussstecker am Temperaturfühler korrekt aufstecken. fühler am Wärmeblock defekt 2. Anschlussstecker am Steuergerät korrekt aufstecken. 3. Temperaturfühler korrekt anbringen. 4. Temperaturfühler prüfen, ggf. ersetzen. 5. Anschlusskabel des Temperaturfühlers prüfen, ggf. ersetzen. 2964 B Zu geringe Durchflussmenge im Wärme- 1.
- Seite 83 Außerbetriebnahme Störungsanzeige: Betriebsdruck zu niedrig Außerbetriebnahme Wenn der Betriebsdruck in der Heizungsanlage unter den eingestellten minimalen Druck fällt, zeigt das Display die Meldung LoPr => L0.X bar. Die Außerbetriebnahme erfordert Maßnahmen am Gerät und Speicher. Der Betriebsdruck ist zu niedrig. Dieses Kapitel beschreibt die Außerbetriebnahme des Geräts.
- Seite 84 Speicher 14.2.4 Speicher reinigen Speicher Bei kalkarmem Wasser ▶ Warmwasserspeicher regelmäßig prüfen. 14.1 Inbetriebnahme ▶ Warmwasserspeicher von abgesetzten Ablagerungen reinigen. Volumenstrom des Speichers begrenzen Bei kalkhaltigem Wasser bzw. starker Verschmutzung Zur bestmöglichen Nutzung der Speicherkapazität und zur Verhinderung ▶ Warmwasserspeicher entsprechend anfallender Kalkmenge regel- einer frühzeitigen Durchmischung: mäßig durch eine chemische Reinigung entkalken (z.
- Seite 85 B. „Europäische Richtlinie 2012/19/EG über Elektro- und Elekt- unseren Datenschutzbeauftragten wenden: Datenschutzbeauftragter, ronik-Altgeräte“. Diese Vorschriften legen die Rahmenbedingungen fest, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Post- die für die Rückgabe und das Recycling von Elektronik-Altgeräten in den fach 30 02 20, 70442 Stuttgart, DEUTSCHLAND.
- Seite 86 Technische Informationen und Protokoll Technische Informationen und Protokoll 17.1 Elektrische Verdrahtung ON/OFF 230V 230V 230V X0119 X0100 FS FR reset reset eco 3 s 1 2 3 eco 3s Δp 0-10V 19 18 17 16 15 14 13 0010027985-005 Bild 161 Elektrische Verdrahtung Schalter Ein/Aus Anschlusskabel mit Stecker Erdung (PE)
- Seite 87 Technische Informationen und Protokoll 17.2 Technische Daten Gerät GC5300i WM 24/120 Einheit Erdgas Propan Modulationsbereich Wärmebelastung Warmwasser Q 3,1‒30,0 3,1‒30,0 Nennwärmebelastung Warmwasser Q 30,0 30,0 Modulationsbereich Wärmebelastung Heizung Q 3,1‒24,5 3,1‒24,6 Einstellbereich Nennwärmebelastung Heizung Q 12,3‒24,5 12,3‒24,5 Einstellbereich Nennwärmeleistung (80/60 °C) P 11,9‒23,8 11,9‒23,8 Einstellbereich Nennwärmeleistung (50/30 °C) P...
- Seite 88 Technische Informationen und Protokoll 3) Das Gerät darf nur in Höhen bis 2000 m über dem Meeresspiegel betrieben werden. Die Luftdruckabnahme mit zunehmender Höhe bewirkt eine Leistungsreduzierung von etwa 1% pro 100 Höhenmeter. Die Leistungsnennwerte werden unter Normbedingungen (1013 mbar) erreicht. Tab.
- Seite 89 Technische Informationen und Protokoll 17.6 Pumpenkennfelder der Heizungspumpe Pumpenkennfeld Konstantdruck 150 mbar Pumpenkennfeld Konstantdruck 200 mbar Δp [mbar] Pumpenkennfeld Konstantdruck 250 mbar Pumpenkennfeld Konstantdruck 300 mbar Pumpenkennlinie bei maximaler Pumpenleistung Pumpenkennlinie bei minimaler Pumpenleistung p Druckverlust Volumenstrom 1200 1500 1800 V [l/h] 0010028371-001 Bild 162 Pumpenkennfelder und Pumpenkennlinien (24 kW)
- Seite 90 Technische Informationen und Protokoll 17.8 Inbetriebnahmeprotokoll für das Gerät Kunde/Anlagenbetreiber: Name, Vorname Straße, Nr. Telefon/Fax PLZ, Ort Anlagenersteller: Auftragsnummer: Gerätetyp: (Für jedes Gerät ein eigenes Protokoll ausfüllen!) Seriennummer: Datum der Inbetriebnahme: Einzelgerät | Kaskade, Anzahl der Geräte: .....
- Seite 91 Technische Informationen und Protokoll Geänderte Servicefunktionen: Hier die geänderten Servicefunktionen auslesen und Werte eintragen. Aufkleber „Einstellungen im Servicemenü“ ausgefüllt und angebracht. Heizungsregelung: Außentemperaturgeführte Regelung Raumtemperaturgeführte Regelung Fernbedienung × ..Stück, Kodierung Heizkreis(e): Raumtemperaturgeführte Regelung × ..Stück, Kodierung Heizkreis(e): ...
