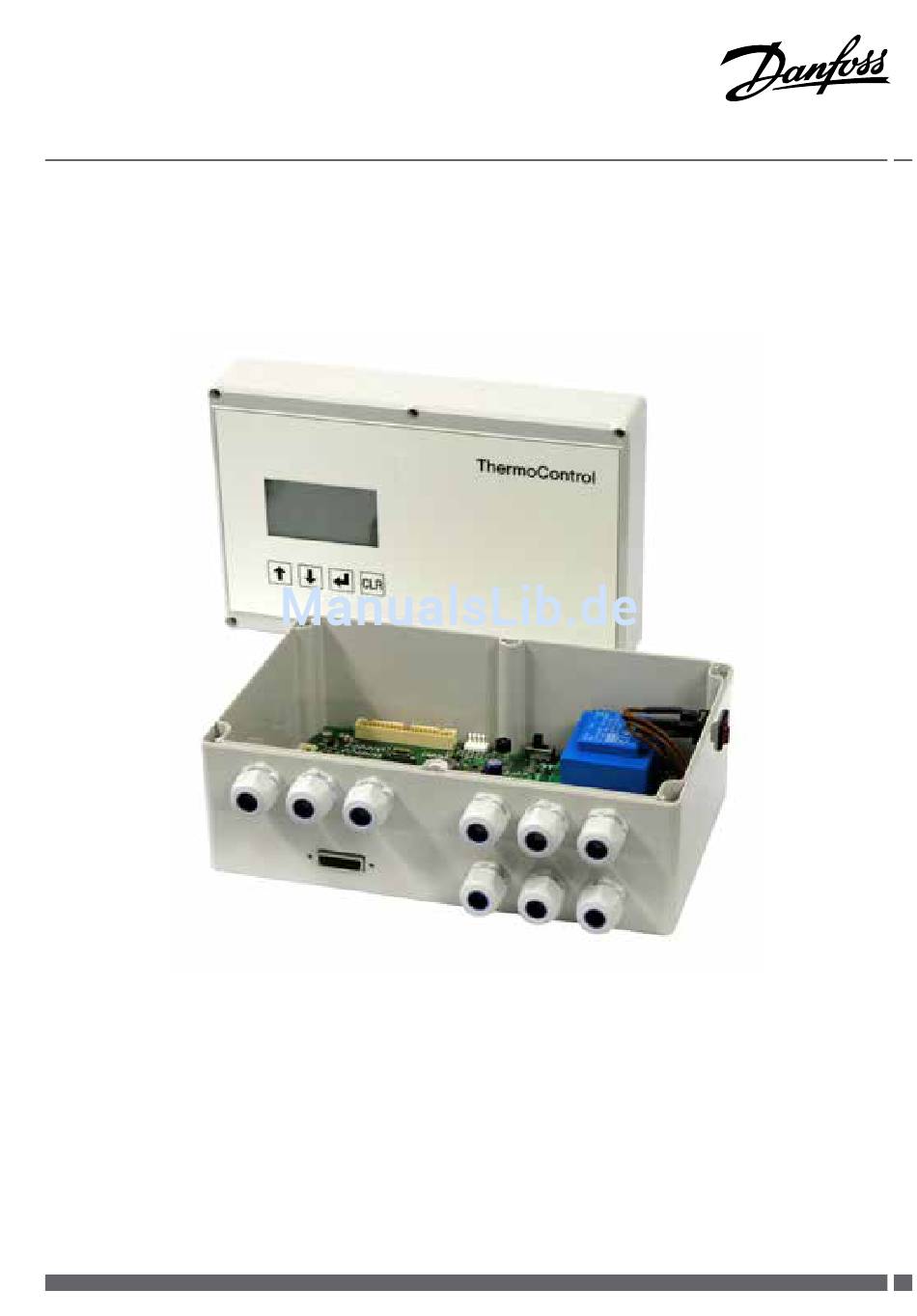

Bedienungsanleitung

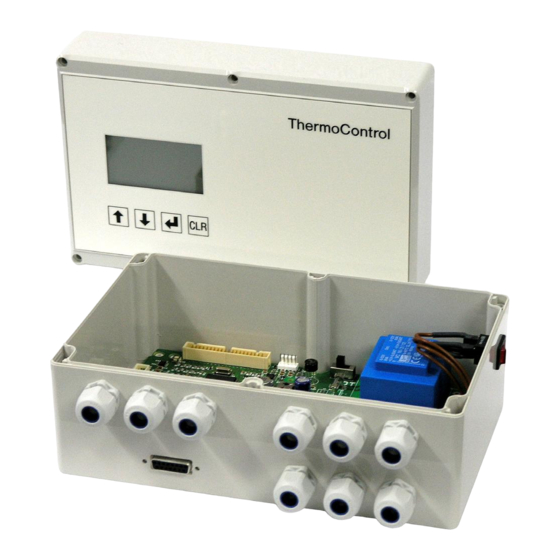

ThermoControl - 3
Applikation MultiHeat
Achtung!
Vor Beginn aller Arbeiten diese Bedienungs- und zugehörige
Montageanleitung lesen. Vor Inbetriebnahme das Gerät auf
mangelfreien Zustand und technisch einwandfreie Funktion kontrollieren.
Die Bedienungsanleitung immer griffbereit am Gerät aufbewahren.
Original Bedienungsanleitung
1
Danfoss District Energy
VI.JM.F1.03
DEN - SMT / PL
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Danfoss ThermoControl-3
Inhaltszusammenfassung für Danfoss ThermoControl-3
- Seite 1 Vor Beginn aller Arbeiten diese Bedienungs- und zugehörige Montageanleitung lesen. Vor Inbetriebnahme das Gerät auf mangelfreien Zustand und technisch einwandfreie Funktion kontrollieren. Die Bedienungsanleitung immer griffbereit am Gerät aufbewahren. Original Bedienungsanleitung Danfoss District Energy VI.JM.F1.03 DEN - SMT / PL...
-
Seite 2: Inhaltsverzeichnis
9.1.1 PWM-Steuersignal ....................................22 9.1.2 Inverses PWM-Steuersignal ................................22 9.1.3 0 –10V Steuersignal ..................................... 23 10. Drehzahlbereiche der Umwälzpumpen ..............................24 11. Standardwerte ..........................................26 12. Fehlerbehandlung ........................................28 13. Funktionsstörungen ........................................30 DEN - SMT / PL VI.JM.F1.03 Danfoss District Energy... -
Seite 3: Sicherheitshinweise
Nach Ende des Gebrauchs ist dieses über die örtlichen Sammelstellen der Rohstoffverwertung zuzuführen. HINWEIS! Dieses Symbol hebt Tipps und Informationen hervor, die für eine effiziente und störungsfreie Bedienung der Anlage zu beachten sind. Danfoss District Energy VI.JM.F1.03 DEN - SMT / PL... -
Seite 4: Allgemeine Informationen
ThermoControl - 3 Allgemeine Informationen Diese Bedienungsanleitung beschreibt die Bedienung Diese Bedienungsanleitung des Trinkwasser-Tem- und Funktion des elektronischen Trinkwasser-Tem- peraturreglers ThermoControl-3 bezieht sich auf die peraturreglers ThermoControl-3. Ergänzend ist die zuge- Speicherladesysteme hörige Montageanleitung hinzuzuziehen. • MultiHeat Die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen ist Voraussetzung für si-... -
Seite 5: Multiheat A", Nacherwärmer Heizungsseitig Regelventil Ohne/Mit Sicherheitsfunktion
Bedienungsanleitung ThermoControl - 3 4.1 „MultiHeat a“, Nacherwärmer heizungsseitig Regelventil ohne/mit Sicherheitsfunktion Zugehörige Elektroanschlusspläne siehe Kap. 5.1 bzw. 5.2 Danfoss District Energy VI.JM.F1.03 DEN - SMT / PL... -
Seite 6: Multiheat B", Nacherwärmer Heizungsseitig Mit Umwälzpumpe
Bedienungsanleitung ThermoControl - 3 4.2 „MultiHeat b“, Nacherwärmer heizungsseitig mit Umwälzpumpe Zugehöriger Elektroanschlussplan siehe Kap. 5.3 DEN - SMT / PL VI.JM.F1.03 Danfoss District Energy... -
Seite 7: Multiheat C", Nacherwärmer Heizungsseitig Mit Umwälzpumpe Und Mischventil
Bedienungsanleitung ThermoControl - 3 4.3 „MultiHeat c“, Nacherwärmer heizungsseitig mit Umwälzpumpe und Mischventil Zugehöriger Elektroanschlussplan siehe Kap. 5.4 Danfoss District Energy VI.JM.F1.03 DEN - SMT / PL... -
Seite 8: Elektroanschlusspläne
Bedienungsanleitung ThermoControl - 3 Elektroanschlusspläne 5.1 „MultiHeat a“, Nacherwärmer heizungsseitig Regelventil ohne Sicherheitsfunktion BN = brown (braun) BK = black (schwarz) BU = blue (blau) DEN - SMT / PL VI.JM.F1.03 Danfoss District Energy... -
Seite 9: Multiheat A", Nacherwärmer Heizungsseitig Regelventil Mit Sicherheitsfunktion
Bedienungsanleitung ThermoControl - 3 5.2 „MultiHeat a“, Nacherwärmer heizungsseitig Regelventil mit Sicherheitsfunktion BN = brown (braun) BK = black (schwarz) BU = blue (blau) Danfoss District Energy VI.JM.F1.03 DEN - SMT / PL... -
Seite 10: Multiheat B", Nacherwärmer Heizungsseitig Mit Umwälzpumpe
Bedienungsanleitung ThermoControl - 3 5.3 „MultiHeat b“, Nacherwärmer heizungsseitig mit Umwälzpumpe BN = brown (braun) BK = black (schwarz) BU = blue (blau) 10 DEN - SMT / PL VI.JM.F1.03 Danfoss District Energy... -
Seite 11: Multiheat C", Nacherwärmer Heizungsseitig Mit Umwälzpumpe Und Mischventil
Bedienungsanleitung ThermoControl - 3 5.4 „MultiHeat c“, Nacherwärmer heizungsseitig mit Umwälzpumpe und Mischventil BN = brown (braun) BK = black (schwarz) BU = blue (blau) Danfoss District Energy VI.JM.F1.03 DEN - SMT / PL... -
Seite 12: Funktionsbeschreibung
6.1 Allgemein wassertemperatur am Fühler „FSLS“ auf den eingestellten Sollwert (z.B. 60°C) aus. Der Sollwert „FSLS“ ist identisch Das Regelgerät „ThermoControl-3“ führt alle relevanten mit dem Sollwert „FSL“. Die Drehzahl der Speicherlade- Regelungs- und Steuerungsfunktionen aus, die für den pumpe „PSL“ wird dabei stetig bis zum Erreichen der bestimmungsgemäßen Betrieb des Speicherladesys-... -
Seite 13: Zirkulation Mit Deaktivierter
(siehe Kap. 6.2). Die Vorerwärmung kann in Die Speicherladesysteme MultiHeat bieten zwei dieser Konfiguration nicht für die Erwärmung des unterschiedliche Möglichkeiten zur hydraulischen Zirkulationswassers genutzt werden. Einbindung der Zirkulationsleitung (TWZ). Ab Werk Danfoss District Energy VI.JM.F1.03 DEN - SMT / PL... -
Seite 14: Netzdesinfektion
Desinfektionsbetrieb! Um Verbrühungen zu vermeiden, darf eine Aktivierung des Desinfektions- betriebes nur in Abstimmung mit dem örtlichen Be- treiber vorgenommen werden. Abb.: alternative Einbindung der Zirkulationsleitung zwischen Vor- und Nacherwärmerstufe 14 DEN - SMT / PL VI.JM.F1.03 Danfoss District Energy... -
Seite 15: Grundlegende Bedienung
Kap. 4. / Pos. (3), (4), (5) und (6)) auf dem tung, Kap. 4. / Pos. (1)) wird der Regler eingeschaltet. Frontdeckel des Reglers ThermoControl-3 können In- Es erfolgt ein Selbsttest, gefolgt von der Displayanzeige formationen abgefragt, Eingaben getätigt und Ände- “Hauptmenü”. -
Seite 16: Funktionen Und Einstellungen / Hauptmenü
Durch das Lesen und Schließen der Meldung wird das „!“ aus der Meldezeile entfernt. 8.1.3 Info (Menüebene 1.3) Zeigt den eingestellten Anlagentyp und die aktuelle Software-Version des Reglers an. 16 DEN - SMT / PL VI.JM.F1.03 Danfoss District Energy... -
Seite 17: Einstellungen (Menüebene 2)
Benennung der Startzeit zu aktivieren. • Extern: Die Desinfektion wird über einen ex- ternen potentialfreien Kontakt (überge- ordnete MSR, Schlüsselschalter etc.) aktivi- ert bzw. deaktiviert. (s. Montageanleitung, Abschnitt Klemmenbelegung / „exDi“) Danfoss District Energy VI.JM.F1.03 DEN - SMT / PL... -
Seite 18: Parameter 1 (Menüebene 2.3)
• PSL aus: wird in der Zeit des Pumpennachlaufs der Sollwert am Fühlerwert FSL um den einstell- bare Temperaturwert unterschritten, wird die • PSol Max: Maximal-Drehzahl (prozentual), mit der Pumpe abgeschaltet die Pumpe betrieben werden soll 18 DEN - SMT / PL VI.JM.F1.03 Danfoss District Energy... -
Seite 19: Pumpen (Menüebene 2.5)
- Zeitwert: Zeitvorgabe in Minuten, nach der das • bis: „Uhrzeit“, bis zu der die Zirkulationspumpe Programm aus der zuletzt benutzen Ebene in abgeschaltet bleibt die Ebene „Hauptmenü“ wechselt Nach Verlassen der Menüebene 2.9 wird die Einstellung aktiv. Danfoss District Energy VI.JM.F1.03 DEN - SMT / PL... -
Seite 20: Pin Eingabe
(„TR“ 0=Aus / 1=An) und angeschlossene Pumpen und deren Aktivierung. Nach dem Verlassen des Systemtests wechselt der Regler in den zuvor ausgewählten Anlagentyp zurück. Die in der Menüebene Systemtest veränderten Werte werden beim Verlassen nicht übernommen. 20 DEN - SMT / PL VI.JM.F1.03 Danfoss District Energy... -
Seite 21: Meldungen Lösch. (Menüebene 3.4)
Sensoren, setzen zusätzlich den Störausgang STM (Kategorie 3). In Kap. 12 sind alle Meldungsnummern, die Ereignisse, die entsprechenden Standardkategorien und die obligatorischen Reaktionen des Reglers aufgeführt. Danfoss District Energy VI.JM.F1.03 DEN - SMT / PL... -
Seite 22: Inbetriebnahme
Die verschiedenen Anlagentypen werden in Kap. 4 dar- gestellt und unterscheiden sich durch die heizungsseitige Regelungsvariante am Nacherwärmer. Nach Auswahl des 9.1 Auswahl Pumpensignal Die Pumpen der von Danfoss gelieferten Speicherlade- systeme MultiHeat sind für Netzspannung 230V und Ansteuerung durch PWM-Steuersignal (Pulsweiten- modulation) ausgeführt. -
Seite 23: -10V Steuersignal
Einstellung zu wählen, welche die Verarbeitung des 0-10V-Signals erlaubt. 0-10V Steuersignal Beispiel: elektrische Verdrahtung Umwälzpumpe mit 0-10V Ansteuerung (z.B. Grundfos MAGNA3) Beispiel: elektrische Verdrahtung Umwälzpumpe mit 0-10V Ansteuerung (z.B. Grundfos MAGNA mit GeniBus-Modul) Danfoss District Energy VI.JM.F1.03 DEN - SMT / PL... -
Seite 24: Drehzahlbereiche Der Umwälzpumpen
Bedienungsanleitung ThermoControl - 3 10. Drehzahlbereiche der Umwälzpumpen Die Regelung ThermoControl-3 steuert die Um- PSol) bei den verschiedenen Anlagentypen wieder. Für wälzpumpen leistungsabhängig über das jeweilige die Zirkulationspumpe (PZW) empfehlen wir, die Stand- Steuersignal an. Um das Regelverhalten weiter zu opti- ardwerte (siehe Kap. - Seite 25 “MultiHeat...” mit PSol strom (Vorerwärmerstufe) [kW] [ l / min ] Min. [%] Max. [%] UPM GEO 25-85 PWM Der ermittelte Volumenstroms basiert auf einer Temperaturspreizung von 38 K. Danfoss District Energy VI.JM.F1.03 DEN - SMT / PL...
-
Seite 26: Standardwerte
PZW Opt regeln Min. / regeln PZW Min 5 .. 100% PZW Max 100% 5 .. 100% ZIRK ERH Ein / Aus HZG VL 5 min 0 .. 240 min 26 DEN - SMT / PL VI.JM.F1.03 Danfoss District Energy... - Seite 27 0-10V PSol Typ PWM inv 0-10V Nachtabschaltung Aktiv Nein Ja / Nein 22:00 05:00 Anzeige Licht 10 .. 120s Menü 1 .. 30 min Systemwartung Zugangs PIN 0000 0000 .. 9999 Danfoss District Energy VI.JM.F1.03 DEN - SMT / PL...
-
Seite 28: Fehlerbehandlung
Beginn der SL über den HZG VL Zeitraum ‘HZG VL’ keine × Überlauf PSL-Einschaltbeding.; deshalb PSL kategorisch auf Min seit 12 Stunden keine Speicher- 12h keine SL × Ladung mehr Desinfektion × 28 DEN - SMT / PL VI.JM.F1.03 Danfoss District Energy... - Seite 29 Pumpen aus bzw. Ventil zufahren auch keine Speicherladung mehr zulassen während der Speicherladung geht die PZW abhängig von der Einstellung „PZW Opt“ auf Min; siehe auch Menüebene 2.3 nur wenn der entsprechende Fühler bzw. die Funktion aktiviert ist Danfoss District Energy VI.JM.F1.03 DEN - SMT / PL...
-
Seite 30: Funktionsstörungen
Sprechen Sie Anlage falsch - Anlage erweitern / unsere Fach- dimensioniert vergrößern berater an - Dimensionierung prüfen Sprechen Sie Anlage wird überzapft - Anlage erweitern / unsere Fach- vergrößern berater an 30 DEN - SMT / PL VI.JM.F1.03 Danfoss District Energy... - Seite 31 - Regelverstärkung siehe Bedienungs- falsche Reglereinstellung(en) konstant - Nachstellzeit anleitung - Ventillaufzeit schwankende Trinkwas- Betriebsbedingungen, wie serversorgung, schwank- Druck, Menge, Wärme- oder Verbrühungsgefahr! ender Primärdifferenzdruck, Differenzdruck herstellen, Medienversorger schwankende Heizwasser- absichern menge Danfoss District Energy VI.JM.F1.03 DEN - SMT / PL...
