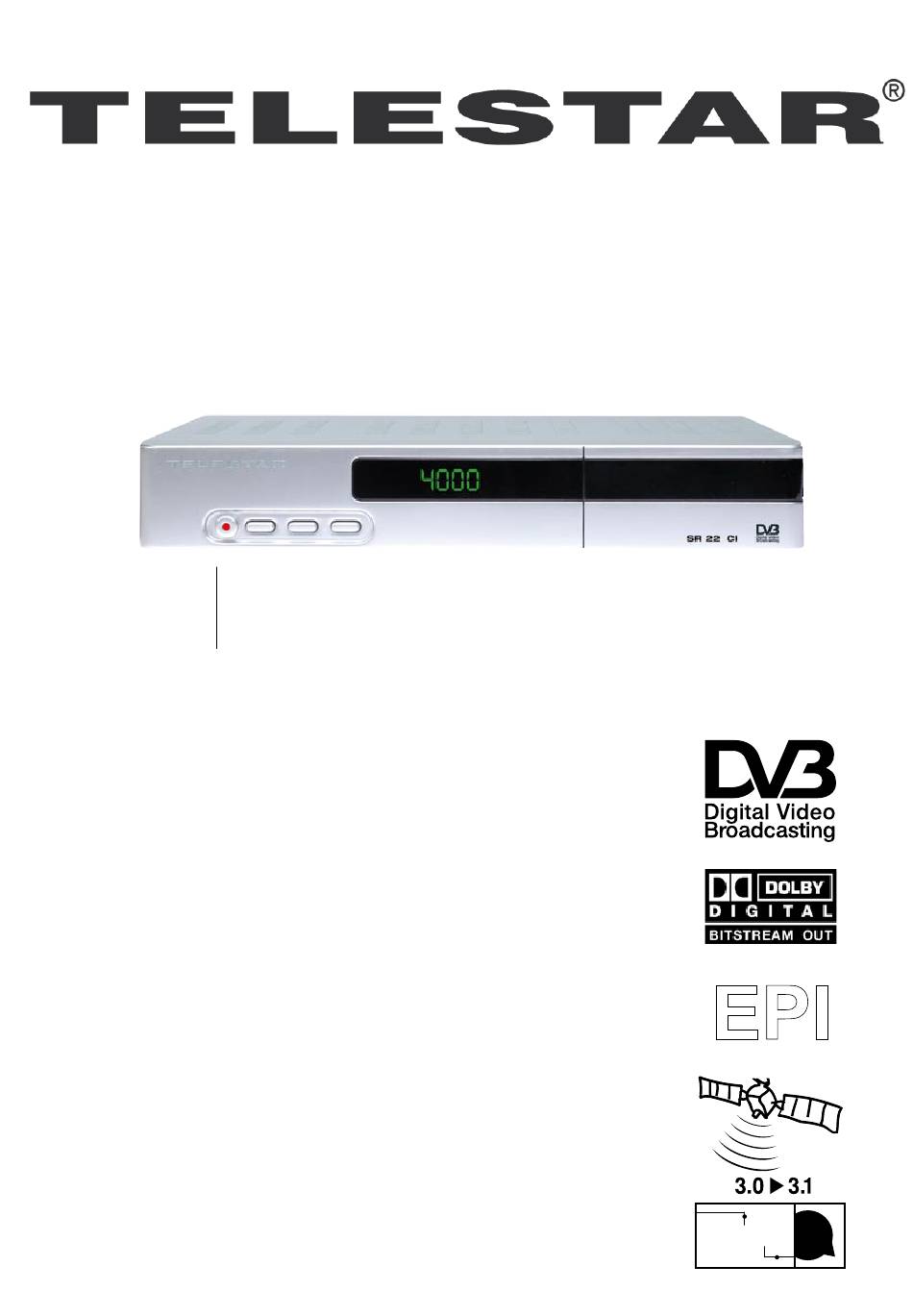

Bedienungsanleitung
TELESTAR SR 22 CI
DiSEqC
1.2

Werbung

loading

Verwandte Anleitungen für Telestar SR 22 CI

Inhaltszusammenfassung für Telestar SR 22 CI

  • Seite 1 Bedienungsanleitung TELESTAR SR 22 CI DiSEqC...
  • Seite 2 1 Inhaltsverzeichnis Inhalt ......2 Abbildungen ....4 Bitte zuerst lesen - .
  • Seite 3 7.4 Auswahl einer anderen Sprache ..23 7.4.1 Dolby Digital (AC3 Betrieb) ... . 23 7.5 TV/Radioumschaltung ....23 7.6 Rückkehr zum zuletzt eingestellten Progr. 23 7.7...
  • Seite 4 (0,14 €/min) oder 00 49-65 95-900 300 4 Gerne können Sie auch eine E-mail an service@telestar.de oder ein Fax an 0049-65 95-900 300 3 senden. Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an unser Servicecenter unter folgender Adresse ein: Für Deutschland:...
  • Seite 5 Ein/Standby Display-Anzeige Programm auf/ab 2 CI Steckplätze RS 232 Video Ausgang Netzkabel Schnittstelle LNB-Eingang SCART-Buchse SCART-Buchse LNB-Ausgang Audioausgang digital Audioausgänge analog...
  • Seite 6 3 Bitte zuerst lesen > Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie zunächst die Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten: 1 Receiver, 1 Fernbedienung, 1 Bedienungsanleitung, 1 Garantiekarte, 2 Batterien (1,5V Mignonzelle). > Legen Sie die beiliegenden Batterien unter Berücksichtigung der eingeprägten Polarität in das Batteriefach der Fernbedienung ein. > Bevor Sie den Receiver anschließen, lesen Sie bitte zunächst die Sicherheitshinweise in Kapitel 3. > Die Kapitel 4, 5 und 6 beschreiben den Anschluß und die Anpassung des Receivers an die Außeneinheit (Spiegel, LNB, ...), an das Fernsehgerät, VCR, usw. Diese Einstellungen sind einmalig und müssen nur ergänzt werden, wenn sich etwas an Ihrer Außeneinheit ändert oder zusätzliche Geräte ange- schlossen werden. > Kapitel 7 beschreibt alle Funktionen, die für den täg- lichen Gebrauch wichtig sind, wie z.B. Programmwahl oder Lautstärkeeinstellung. > In Kapitel 8 finden Sie Informationen darü- ber, wie Sie neue Programme einstellen oder die Programmreihenfolge ändern. > In der Bedienungsanleitung verwendete technische Begriffe sind in Kapitel 9 erläutert. > Die technischen Daten finden Sie in Kapitel 10. > Hilfestellung beim Suchen und Beheben von Fehlern finden Sie in Kapitel 11.
  • Seite 7 Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser Bedienungsanleitung fett gedruckt. Entsorgungshinweis Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese ent- sprechend sortiert wieder dem “Dualen System” zu. Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll). Sicherheitshinweise Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr neues Gerät in Betrieb nehmen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind. > Um eine ausreichende Belüftung zu gewährleis- ten, stellen Sie das Gerät auf einen glatten, ebe- nen Untergrund und legen keine Gegenstände auf den Deckel des Gerätes. Hier befinden sich Lüftungsschlitze, durch die Wärme aus dem Inneren entweicht. > Stellen Sie keine brennenden Gegenstände, z.B. brennende Kerzen, auf das Gerät. > Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, darauf. > Das Gerät darf nur in gemäßigtem Klima betrieben werden. > Öffnen Sie niemals das Gerät! Es besteht die Gefahr eines Elektroschocks. Ein eventuell notwendiger Eingriff sollte nur von geschultem Personal vorgenom- men werden. In folgenden Fällen sollten Sie das Gerät vom Netz tren- nen und einen Fachmann um Hilfe bitten: >...
  • Seite 8 Entsorgung von elektrischen und elektronischen Geräten Dieses Symbol auf einem Artikel oder auf einer Verpackung zeigt an, daß der Artikel nicht im üblichen Haushaltsmüll entsorgt werden kann. Der Artikel muß an einem entsprechenden Sammelpunkt für die Rücknahme und Wiederverwertung alter elektrischer und elektronischer Geräte abgegeben werden. Indem Sie sicherstellen, daß dieses Gerät fachgerecht entsorgt wird, tragen Sie dazu bei, daß negative Auswirkungen auf die Umwelt sowie auf die menschliche Gesundheit vermieden werden, die entstehen könnten, wenn dieses Gerät nicht entsprechend fachgerecht entsorgt wird.Die Wiederverwertung der Rohstoffe trägt dazu bei, natürliche Ressourcen zu bewahren. Für genauere Informationen zur Entsorgung dieses Geräts wen- den Sie sich an Ihre örtliche Behörde, an die Müllverwertung in Ihrer Region, oder an den Fachhändler bei dem Sie dieses Gerät erworben haben. Anschluß des DVB-Receivers an eine Sat-Anlage a. Netzverbindung b. V erbindung des LNBs mit dem LNB-Eingang (LNB IN) des DVB-Receivers. c. V erbindung des LNB-Ausgangs mit dem LNB-Eingang eines analogen Receivers. d. S cartverbindung des DVB-Receivers mit dem Fernsehgerät. e. S cartverbindung eines Videogerätes mit der VCR-Scartbuchse des DVB- Receivers. f. G egebenenfalls : Audioverbindung mit Hifi-Anlage über ein Cinch Kabel (digital) g. G egebenenfalls : Audioverbindung mit Hifi-Anlage über ein Cinch Kabel (analog) Video L-Audio-R...
  • Seite 9 4 Anschluß Die im folgenden erscheinenden Verweise a b c usw. bezie- hen sich auf die Zeichnung auf Seite 8. 4.1 Netzanschluß Der Digital-Receiver sollte erst dann an das Stromnetz angeschlossen werden, wenn das Gerät komplett mit den zugehörigen Komponenten verkabelt ist. Dadurch wer- den Zerstörungen des Digital-Receivers oder anderer Komponenten ausgeschlossen. Nachdem Sie alle Verbindungen hergestellt haben, verbinden Sie den Receiver durch das Netzkabel mit einer Steckdose 230 V/50-60 Hz. 4.2 Außeneinheit 4.2.1 Einzelbetrieb Verbinden Sie den LNB-Eingang des Digital- Receivers durch ein geeignetes Koaxialkabel mit dem LNB Ihrer Außeneinheit. Beachten Sie auch Punkt 6 „Einstellungen“. 4.2.2 Betrieb mit einem zusätzlichen Receiver an einer Einzelempfangsanlage Sollte ein weiteres Gerät an einer Einzelempfangsanlage betrieben werden (z.B. Analogreceiver oder ADR-Empfänger), können Sie den LNB-Eingang des zusätzlichen Receivers mit dem LNB-Ausgang des DVB-Receivers durch ein geeignetes Koaxialkabel verbinden. Damit der zusätz- liche Receiver auch mit Sat-Signal versorgt wird, muß Ihr DVB-Receiver im „Standby-Betrieb“ (Bereitschaft) betrieben werden. Wird der DVB-Receiver eingeschal- tet, übernimmt dieser die LNB-Steuerung mit Priorität.
  • Seite 10 Dadurch gelangt das Videorecorder-Signal automa- tisch an das TV-Gerät. Liefert Ihr Videorecorder keine Schaltspannung, schalten Sie Ihren Digital-Receiver mit Hilfe der Taste EXTERN auf den externen Eingang VCR. Durch erneutes Drücken dieser Taste kehren Sie wieder in den Normalbetrieb zurück. 4.5 HiFi-Verstärker 4.5.1 Analog Um die bestmögliche Tonqualität zu erreichen, können Sie den Digital-Receiver an einen HiFi-Verstärker anschließen. Verbinden Sie dazu die Cinch-Buchsen Audio R und Audio L des Digital-Receivers durch ein geeignetes Kabel mit einem Eingang Ihres HiFi-Verstärkers (z. B. CD oder AUX; Achtung, der Phonoeingang ist nicht geeignet!). 4.5.2 Digital Sollte Ihr Verstärker über einen entsprechenden optischen Eingang verfügen, so verbinden Sie die Buchse AUDIO OUT DIGITAL mit dem optischen Eingang Ihres Verstärkers. Es stehen abhängig vom jeweiligen Sender die Abtastraten von 32, 44,1 und 48 kHz zur Verfügung. Ebenso steht an diesem Ausgang, falls gesendet, das Dolby Digital-Signal (AC3) zur Verfügung. 4.6 Serielle Schnittstelle RS 232 (Service) Die RS 232-Schnittstelle dient zum Update der Betriebssoftware und der Vorprogrammierung mittels PC.
  • Seite 11 5 Erstinstallation Nachdem Sie die Sicherheitshinweise gelesen und das Gerät wie in Kapitel 4 beschrieben angeschlossen haben, schal- ten Sie nun wie in Kapitel 7 beschrieben das Gerät ein. Bei der ersten Inbetriebnahme des Gerätes erscheint das Menü Erstinstallation. (Bild 5-1) Hier können Sie auf einfache Art und Weise die wichtigsten Einstellungen des Digital- Receivers vornehmen. (Bild 5-1) 5.1 Sprache Unter diesem Menüpunkt können Sie die Sprache auswählen in der die Bildschirmeinblendungen dargestellt werden sol- len. > Markieren Sie mit den Pfeiltasten auf/ab die Zeile OSD-Sprache. > Drücken Sie die Taste OK. Es öffnet sich ein Fenster mit den zur Verfügung stehenden Bediensprachen. > Wählen Sie mit den Pfeiltasten auf/ab die gewünschte Bediensprache aus und bestätigen Sie mit OK. 5.2 Anpassung des Receivers an die Empfangsanlage Nun können Sie die Einstellung Ihres Digital-Receivers an die Konfiguration Ihrer Antenne anpassen. Werkseitig ist der Receiver auf die Satelliten ASTRA 19,2° (Port A), Eutelsat/ Hotbird (Port B) und Türksat 1c (Port C) eingestellt. Wenn Sie keine anderen Satelliten empfangen möchten, können Sie die werkseitige Vorprogrammierung durch drücken der grünen Taste so übernehmen.
  • Seite 12 Satellit 3 > Markieren Sie mit den Pfeiltasten auf/ab die Zeile Port C. > Drücken Sie die Taste OK. Es öffnet sich ein Fenster mit den zur Verfügung stehenden Satelliten. > Wählen Sie mit den Pfeiltasten auf/ab oder den Tasten Blättern auf/ab den Satelliten aus, den Sie mit der DiSEqC-Einstellung Position A/Option B emp- fangen und bestätigen Sie mit OK. Sat 4 > Markieren Sie mit den Pfeiltasten auf/ab die Zeile Port D. > Drücken Sie die Taste OK. Es öffnet sich ein Fenster mit den zur Verfügung stehenden Satelliten. > Wählen Sie mit den Pfeiltasten auf/ab oder den Tasten Blättern auf/ab den Satelliten aus, den Sie mit der DiSEqC-Einstellung Position B/Option B emp- fangen und bestätigen Sie mit OK. Sie können nun durch drücken der grünen Taste die Einstellungen speichern und ins Hauptmenü wechseln. Durch drücken der EXIT-Taste gelangen Sie dann in den TV- Modus und die werkseitige Vorprogrammierungs-Liste ist akti- viert. Wenn Sie allersdings einen Suchlauf durchführen möch- ten, gehen Sie vor wie unter “5.3 Sendersuche” beschrieben. 5.3 Sendersuche > Durch Drücken der roten Taste Programmsuche wird ein Suchlauf gestartet. Dabei werden alle zuvor eingestellten Satelliten automatisch nach Programmen abgesucht. Der Suchlauf kann je nach Konfiguration der Empfangsanlage bis zu 20 Minuten dauern. 5.4 Nach dem Suchlauf >...
  • Seite 13 6 Einstellungen Nachdem Sie nun Ihren neuen Receiver angeschlossen und in Betrieb genommen haben, können Sie, falls erforderlich, den Receiver für Ihre Anwendung optimieren. 6.1 Grundeinstellungen Um Ihren DVB-Receiver optimal nutzen zu können, sollten Sie diesen noch auf Ihre individuelle Anwendung einstellen. > Rufen Sie mit der Taste Menü das Hauptmenü auf. (Bild 6-1) > Wählen Sie nun die Menüzeile Benutzer- installation, indem Sie diese mit Hilfe der Pfeiltasten auf/ab markieren. Es erscheint ein Fenster mit den im Installationsmenü zur Verfügung (Bild 6-1) stehenden Menüpunkten. (Bild 6-2) > Markieren Sie mit den Pfeiltasten auf/ab die Zeile Systemeinstellung und bestäti- gen Sie mit OK. Sie befinden sich nun im Menü Systemeinstellung(Bild 6-3). > Mit den Pfeiltasten auf/ab können Sie den Marker innerhalb des Menüs bewegen und wie angegeben die einzelnen Positionen verändern. Beachten Sie bei der Auswahl eines Menüpunktes ggf. auch die Bildschirmeinblendungen. Es können folgende Einstellungen vorgenommen wer- (Bild 6-2) den: 6.1.1 OSD-Sprache Unter diesem Menüpunkt haben Sie die Möglichkeit, die Menüsprache entsprechend Ihren Wünschen einzustellen.
  • Seite 14 > Durch Drücken der Taste OK öffnet sich ein weiteres Fenster (Bild 6-4). Hier können Sie die erste, zweite, dritte und vierte Sprache einstellen. > Wählen Sie mit den Pfeiltasten auf/ab z.B. die Zeile Erste Sprache aus. > Durch Drücken der Taste OK öffnet sich ein Fenster mit den zur Verfügung stehenden Audiosprachen. > Markieren Sie mit Hilfe der Pfeiltasten auf/ab die (Bild 6-4) gewünschte Sprache. > Bestätigen Sie die Auswahl mit OK. > Um die Einstellungen zu speichern, markieren Sie die Zeile OK und bestätigen Sie dies durch Drücken der Taste OK. 6.1.3 LNB Spannung Unter diesem Menüpunkt können Sie die LNB-Spannung mit Hilfe der Pfeiltasten rechts/links ein- bzw. ausschal- ten. 6.1.4 Bildformat Stellen Sie mit Hilfe der Pfeiltasten links/rechts entspre- chend des Bildformates Ihres TV-Gerätes 4:3, 4:3 Letterbox oder 16:9 ein. Durch diese Funktion wird automatisch das Bildformat an Ihr Fernsehgerät angepaßt. Bei den Einstellungen 4:3 Letterbox wird das Bild bei einer Sendung die im 16:9 Format übertragen wird ohne die beiden schwarzen Balken im oberen und unteren Bildrand dargestellt. 6.1.5 Video Ausgang Stellen Sie in dieser Zeile mit Hilfe der Pfeiltasten links/ rechts entsprechend Ihres TV-Gerätes FBAS oder RGB ein.
  • Seite 15 > Damit Ihr Receiver mit dem zuletzt eingestellten Kanal startet, markieren Sie die Zeile Abbruch und bestäti- gen dies mit OK. Im Menü Systemeinstellung wird dann “kein” Startkanal angezeigt. Durch drücken der Taste Exit kommen Sie wieder ins Menü Benutzerinstallation. Um das Menü komplett zu been- den drücken Sie die Taste Menü. 6.2 Kindersicherung Ihr Gerät ist mit einer Kindersicherung ausgestattet. Dadurch können wichtige Funktionen (z.B der Aufruf des Installationsmenüs) vor unbefugter Benutzung gesichert wer- den. Weiterhin können Programme, die Sie nach Punkt 8.1.3 gesperrt haben, nur noch durch die Eingabe eines vierstelli- gen PIN-Codes (Kennwort) eingestellt werden. > Rufen Sie mit der Taste Menü das Hauptmenü auf (Bild 6-6). (Bild 6-6) > Wählen Sie nun die Menüzeile Benutzer- installation, indem Sie diese mit Hilfe der Pfeiltasten auf/ab markieren. Es erscheint ein Fenster mit den im Installationsmenü zur Verfügung stehenden Menüpunkten (Bild 6-7). > Markieren Sie mit den Pfeiltasten auf/ab die Zeile Kindersicherung und bestätigen Sie mit OK. Sie befin- den sich nun im Menü Kindersicherung (Bild 6-8). > Geben Sie mit Hilfe der Zifferntasten das Kennwort ein. (Werkseinstellung: 0000) (Bild 6-7) >...
  • Seite 16 > Rufen Sie mit der Taste Menü das Hauptmenü auf. > Wählen Sie nun die Menüzeile Timer, indem Sie diese mit Hilfe der Pfeiltasten auf/ab markieren und drücken Sie OK. Es erscheint ein Fenster mit den im Installationsmenü zur Verfügung stehenden Menüpunkten (Bild 6-9). > Wählen Sie mit den Pfeiltasten den Menüpunkt Uhrzeit einstellen aus und bestätigen Sie mit OK. Es erscheint nun Bild 6-10. (Bild 6-9) 6.3.1 Einstellung der Ortszeit > Geben Sie in dieser Zeile mit Hilfe der Pfeiltasten rechts/links die Abweichung Ihrer Ortszeit gegen- über GMT ein. 6.3.2 Sommerzeit > Nehmen Sie in dieser Zeile mit den Pfeiltasten rechts/links die Umstellung auf die Sommerzeit vor. (Bild 6-10) 6.3.3 Datum und Uhrzeit > Wenn Datum und Uhrzeit nicht korrekt angezeigt werden, können Sie diese in diesen Zeilen manuell mit Hilfe der Pfeiltasten rechts/links und den Zifferntasten einstellen. Mit den Pfeiltasten auf/ab können Sie Jahr, Monat, Datum und Stunde anwählen. >...
  • Seite 17 Folgende Einstellungen können in diesem Untermenü vorge- nommen werden: 6.4.1 Antenne Sie haben die Möglichkeit insgesamt 16 verschiedene Antennen (Satellitenpositionen) zu speichern. > Wählen Sie unter diesem Menüpunkt mit den Pfeiltasten rechts/links eine der 16 möglichen Antennen aus. 6.4.2 Typ > Stellen Sie hier mit den Pfeiltasten rechts/links ein, ob Sie den Satelliten mit einer feststehenden Antenne (Standard) oder mit einer Drehanlage (DiSEqC 1.2) empfangen. Achtung! Haben Sie die Einstellung DiSEqC 1.2 (Betrieb des Digital- Receivers an einer Drehanlage mit einem DiSEqC 1.2-Motor) gewählt, müssen Sie als nächstes die Ost- und Westgrenzen setzen. Dadurch werden mechanische Zerstörungen des Spiegels durch ein Hindernis vermieden. Sollten sich Hindernisse (Schornstein, Wand etc.) im Drehbereich des Spiegels befinden, muß dieser bei der Einstellung der Ost- West-Grenzen unbedingt beobachtet werden. Befindet sich kein Hindernis im Drehbereich des Spiegels, dann legen Sie die Grenzen so fest, dass sich der Spiegel ein wenig über den jeweils äußersten zu empfangenden Satelliten hinweg- drehen läßt. Ost-West-Grenzen setzen > Betätigen Sie die grüne Taste, um das Menü zum Setzen der Grenzen aufzurufen. Die Zeile Ost Begrenzung ist markiert. (Bild 6-13) > Drehen Sie nun den Spiegel durch Drücken der Pfeiltaste links auf die maximal mögliche bzw. (Bild 6-13) gewünschte Ostposition.
  • Seite 18 > Verlassen Sie das Menü Begrenzung setzen durch Drücken der Taste Exit. 6.4.3 Satellit > Wählen Sie mit den Pfeiltasten auf/ab die Zeile Satellit und bestätigen Sie mit OK. Nun erscheint ein Fenster mit verschiedenen Satelliten. > Stellen Sie mit den Pfeiltasten auf/ab entweder einen der vorprogrammierten Satelliten ein oder wäh- len Sie einen der frei programmierbaren Satelliten Newsat01 bis Newsat14 aus und bestätigen Sie mit OK. 6.4.4 LNB Typ > Geben Sie in dieser Zeile mit den Pfeiltasten rechts/links ein, welchen LNB-Typ Sie verwenden. Zur Auswahl stehen: Universal, LNBF, Uni-Cable, SKYWIRE und Normal zur manuellen Eingabe der LNB Daten. Haben Sie unter LNB-Type Normal eingegeben, können weitere Einstellungen vorgenommen werden. 6.4.5 LNB Freq. 1 > Markieren Sie mit den Pfeiltasten auf/ab die Zeile LNB-Freq. 1 und bestätigen Sie mit OK. Wählen Sie aus der Liste die einzustellende LNB-Frequenz 1 und bestätigien Sie mit OK. 6.4.6 LNB Freq. 2 > Markieren Sie mit den Pfeiltasten auf/ab die Zeile LNB-Freq. 2 und bestätigen Sie mit OK. Wählen Sie aus der Liste die einzustellende LNB-Frequenz 2 und...
  • Seite 19 ASTRA auf der Schalterstellung Port 1 und Eutelsat auf der Beispiel: Stellung Port 2 eines Multischalters empfangen wird. Sollte die Schaltmatrix Ihrer Empfangsanlage anders aufgebaut sein bzw. andere Satelliten empfangen, können Sie den Receiver an Ihre Empfangsanlage anpassen. > Falls Sie keine DiSEqC-Komponenten verwenden, schalten Sie mit den Pfeiltasten rechts/links die DisEqC-Steuerung aus (Keine). Bei der Verwendung von DiSEqC-Komponenten stellen Sie eine der A B A B DiSEqC-Positionen Port A, Port B, Port C oder Position Position Port D ein. Diese sind den DiSEqC-Schaltkriterien Ausgang Ausgang gemäß folgender Tabelle zugeordnet. A B Position Option Option Sat 1 Ausgang Sat 2 Sat 3 Sat 4 6.4.9 C/Ku Band Control > Unter diesem Menüpunkt können Sie mit den Pfeiltasten rechts/links ein C/Ku-Band Schaltsignal einstellen. 6.4.10 Azimuth und Elevation berechnen Um Ihre Satellitenantenne korrekt auf einen Satelliten ausrichten zu können, benötigen Sie gegebenenfalls den Azimuth- und Elevationswinkel für Ihren Standort. Ihr...
  • Seite 20 >> Markieren Sie mit den Pfeiltasten auf/ab die Zeile Längengrad. > Geben Sie mit den Zifferntasten den Längengrad Ihres Standortes ein. > Geben Sie mit den Pfeiltasten rechts/links in der folgenden Zeile ein, ob es sich um einen Wert östli- cher oder westlicher Länge handelt. > Geben Sie ebenso den Breitengrad Ihres Standortes ein. > Markieren Sie mit den Pfeiltasten auf/ab die Zeile Berechnen und bestätigen Sie mit OK. Nun erscheint das Ergebnis mit dem Elevations- und dem Azimuthwinkel auf dem Bildschirm. > Durch mehrmaliges Drücken der Taste Exit kehren Sie zum Normalbetrieb zurück. 7 Bedienung 7.1 Ein- und Ausschalten > Schalten Sie den Receiver durch Drücken der Taste Ein/Standby am Gerät oder auf der Fernbedienung ein. > Durch nochmaliges Drücken dieser Taste am Gerät oder auf der Fernbedienung schalten Sie das Gerät wieder aus. > Das Gerät ist nun im Bereitschaftsbetrieb (Standby), dabei wird in der Anzeige am Gerät die Uhrzeit ein- geblendet. Sollte die Uhrzeit nicht angezeigt werden, muß diese vom Gerät noch eingelesen werden. Schalten Sie dazu das Gerät ein und empfangen Sie für ca. 30 Sekunden z.B. ZDF, um die Uhrzeit automatisch ein-...
  • Seite 21 Bei der Eingabe von mehrstelligen Programmnummern haben Sie jeweils nach dem Drücken einer Taste ca. 2 Sekunden Zeit, um die Eingabe zu vervollständigen. Wollen Sie nur eine einstellige beziehungsweise zweistel- lige Zahl eingeben, so können Sie den Umschaltvorgang durch Drücken der Taste OK nach Eingabe der letzten Ziffer beschleunigen. 7.2.3 Mit Hilfe der Programmlisten Um das Auffinden von Programmen zu erleichtern, ver- fügt Ihr Gerät über verschiedene Programmlisten. Alle im Receiver vorhandenen Programme befinden sich in der Gesamtliste. Weiterhin verfügt Ihr Receiver über 6 ver- schiedene Favoritenlisten, (siehe Punkt 8.1.4) in denen sich nur ausgewählte Programme befinden. Zusätzlich kön- nen Sie sich die Programme nach Satelliten sortiert anzei- gen lassen. 7.2.3.1 Programm mit Hilfe der Gesamtliste aufrufen Um ein Programm aus der Gesamtliste auszuwählen, gehen Sie folgendermaßen vor: > Drücken Sie die Taste OK. Es erscheint nun die Programmliste. Im TV- Betrieb erscheinen nur TV- und im Radiobetrieb nur Radioprogramme. Das momentan eingestellte Programm ist markiert. (Bild 7-1) > Nun können Sie mit den Pfeiltasten auf/ab das gewünschte Programm markieren. (Bild 7-1) >...
  • Seite 22 7.2.3.3 Programm eines bestimmten Satelliten auf- rufen > Drücken Sie die Taste SAT. Es erscheint ein Fenster mit den eingestellten Satelliten (Bild 7-3). > Wählen Sie mit den Pfeiltasten auf/ab den (Bild 7-3) Satelliten aus, dessen Programme Sie sich anzeigen lassen möchten. > Bestätigen Sie mit OK. Es erscheint eine Programmliste, in der sich ausschließlich Programme des ausgewählten Satelliten befinden. > Markieren Sie mit den Pfeiltasten auf/ab oder den Tasten Blättern auf/ab das Programm, das Sie sehen möchten. > Bestätigen Sie mit OK. > Durch Drücken der Taste Exit wird die Programmliste wieder ausgeblendet. 7.2.4 Aufrufen gesperrter Programme Wird ein Programm eingestellt, das durch die Kindersicherung gesperrt ist, erscheint die Meldung Kennwort auf dem Bildschirm. (Bild 7-4) (Bild 7-4) >...
  • Seite 23 Taste Lautstärke - leiser. > Durch Drücken der Taste Ton ein/aus wird der Ton aus- bzw. durch erneutes Drücken dieser Taste wie- der eingeschaltet. 7.4 Auswahl einer anderen Sprache Wird eine Sendung in mehreren Sprachen oder mit mehreren Tonkanälen ausgestrahlt (siehe 7.2.5 Infobox), können Sie wie folgt eine andere Sprache oder einen anderen Tonkanal einstellen: > Drücken Sie im Normalbetrieb evtl. mehrmals die rote Taste, bis die gewünschte Sprache auf dem Bildschirm erscheint. Nun können Sie den Beitrag in der eingestellten Sprache hören. Mit Ihrem Receiver ist auch der Empfang von Monosendungen möglich. > Durch mehrmaliges Drücken der blauen Taste kön- nen Sie zwischen links, rechts und Stereo wählen. 7.4.1 Dolby Digital (AC3 - Betrieb) Wird eine Sendung im Dolby Digital Sound (AC3) ausgestrahlt, wird beim Einschalten der Sendung im Infofenster AC 3 als zusätzliche Sprache angezeigt.
  • Seite 24 7.7 Transponder-Info > Durch Drücken der Taste Info werden die Daten des eingestellten Transponders (Bild 7-6) angezeigt. > Durch Drücken der Taste Exit kehren Sie in den Normalbetrieb zurück. 7.8 Videotext (Bild 7-6) Sofern gesendet, können Sie den integrierten Videotext- Decoder nutzen, um sich die Videotext-Informationen der ein- zelnen Programme anzeigen zu lassen. > Schalten Sie das Programm ein, von dem Sie sich Videotext-Informationen ansehen möchten. > Durch Drücken der gelben Taste Videotext schal- ten Sie den Videotext (Bild 7-7) ein. > Geben Sie mit Hilfe der Zahlentastatur die gewünschte Videotextseite ein. Ihre Eingabe wird in der oberen, linken Bildschirmecke angezeigt. Nachdem Sie die gewünschte Videotextseite eingege- ben haben, sucht Ihr Gerät die gewünschte Seite. (Bild 7-7) Da die Videotextseiten nicht alle gleichzeitig übertra- gen werden können, kann es einige Sekunden dauern, bis Ihr Gerät die Seite gefunden hat und auf Ihrem Fernsehbildschirm anzeigt. Für alle Videotextbetreiber stellt die Seite 100 die Inhaltsangabe dar. > Benutzen Sie die Pfeiltasten rechts/links, um eine Seite vor- bzw. zurückzublättern.
  • Seite 25 7.10 Elektronische Programminfo EPI Mit Hilfe der EPI-Funktion (Electronic Programme Info) ist es möglich, Programmangebote und Inhalte diverser Programme auf dem Fernsehbildschirm darzustellen. Somit können Sie sich sehr schnell einen Überblick über die Sendungen und deren Inhalte verschaffen. > Schalten Sie den Receiver und Ihr Fernsehgerät ein. > Drücken Sie die Taste EPI auf der Fernbedienung des Receivers oder rufen Sie den EPI mit Hilfe des (Bild 7-8) Hauptmenüs auf. Es erscheint nun die elektronische Programmzeit- schrift mit dem eingeblendeten Bild der lau- fenden Sendung als PIG (Picture in Graphic) auf dem Bildschirm (Bild 7-8). Weiterhin werden der Programmname und der Titel der laufenden Sendung angezeigt. Bitte beachten Sie, dass nur Informationen zu dem gerade eingeschalteten bzw. als PIG sicht- baren Programm und von Programmen, die auf dem gleichen Transponder (siehe Technische Begriffe) gesendet werden, verfügbar sind. > Markieren Sie mit den Pfeiltasten auf/ab das Programm, von dem Sie EPI-Informationen sehen möchten. > Durch Drücken der Taste OK erscheint das zu dem ausgewählten Programm gehörige TV-Bild als PIG auf dem Bildschirm und die EPI-Daten werden eingele- sen. > Durch Drücken der Pfeiltasten rechts/links gelangen Sie zu Informationen zu den folgenden bzw. vorherigen Sendungen. Zur optischen Kontrolle wird dabei ein Marker oberhalb der Zeitleiste im EPI- Fenster bewegt.
  • Seite 26 7.11 Timer Ihr Receiver verfügt über einen Timer. Mit diesem können Sie 10 unterschiedliche Ereignisse zum Ein- oder Ausschalten des Receivers programmieren. > Rufen Sie mit der Taste Menü das Hauptmenü auf. > Markieren Sie die Zeile Timer mit Hilfe der Pfeiltasten auf/ab. > Bestätigen Sie durch Drücken der Taste OK. > Wählen Sie mit den Pfeiltasten auf/ab die Zeile Timerreservierung aus. > Drücken Sie die Taste OK, um das Menü Timerreservierung aufzurufen (Bild 7-10). (Bild 7-10) 7.11.1 Timer programmieren Um ein Timerereignis zu programmieren, gehen Sie wie folgt vor: Timer-Nummer > Markieren Sie mit Hilfe der Pfeiltasten die Zeile Timer-Nummer. > Stellen Sie mit den Pfeiltasten rechts/links ein Timerereignis zwischen 1 und 10 ein. Einschaltkanal > Markieren Sie mit Hilfe der Pfeiltasten die Zeile Einschaltkanal. > Rufen Sie durch Drücken der Taste OK die Programmliste auf. >...
  • Seite 27 Haben Sie Einschalten gewählt, wird beim Erreichen der eingestellten Zeit der programmierte Programmplatz eingeschaltet. Bei der Einstellung ausschalten wird der Receiver beim Erreichen der eingestellten Zeit ausgeschaltet. Timer aktivieren > Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Aktivieren. > Um das Timerereignis zu aktivieren, stellen Sie mit den Pfeiltasten rechts/links ja ein. Monat > Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Monat. > Stellen Sie mit den Pfeiltasten rechts/links den Monat ein, an dem das Timerereignis stattfinden soll. Datum > Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Datum. > Stellen Sie mit den Pfeiltasten rechts/links den Tag ein, an dem das Timerereignis stattfinden soll. Zeit > Markieren Sie die Zeile Zeit mit Hilfe der Pfeiltasten auf/ab. > Stellen Sie mit den Zifferntasten die Zeit vierstellig ein, zu der das Timerereignis stattfinden soll. Dauer > Markieren Sie die Zeile Dauer mit Hilfe der Pfeiltasten auf/ab. > Stellen Sie mit den Pfeiltasten rechts/links den Wochentag ein, an dem das Timerereignis stattfindet. Bestätigen Sie mit OK. Geben Sie mit Hilfe der Zehner- tastatur die Dauer der Timer-Ereignisse ein und bestätigen Sie mit OK.
  • Seite 28 Achtung!!! Achten Sie darauf, dass das Gerät die Uhrzeit eingelesen hat. Diese wird im Standbybetrieb im Display angezeigt. Sollte dieses nicht der Fall sein, lassen Sie Ihr Gerät ca. 30 Sekunden auf z. B. ZDF eingeschaltet, damit die Uhrzeit ein- gelesen werden kann. Nun sollte im Standbybetrieb die Uhrzeit angezeigt werden. 7.12 Antenne manuell drehen (Drehanlage) Bei der Verwendung einer Drehanlage können Sie die Position der Antenne manuell einstellen bzw. korrigieren. (Bild 7-11) > Drücken Sie im Normalbetrieb die grüne Taste. Es erscheint ein Menü-Fenster (Bild 7-11). > Drehen Sie die Antenne durch Drücken der Pfeiltaste rechts (West) oder links (Ost), bis die gewünschte Position erreicht ist. > Durch Drücken der Taste Exit gelangen Sie zum Normalbetrieb. 8 Grundprogrammierung ändern Werkseitig ist das Gerät mit einer Grundprogrammierung voreingestellt, die die Programme von ASTRA 19,2° Ost, EUTELSAT 13° Ost und TÜRKSAT enthalten. 8.1 Programmlisten konfigurieren Dieses Kapitel beschreibt, wie Sie die Vorprogrammierung Ihres Receivers und die Favoritenprogrammlisten entspre- chend Ihren Wünschen ändern können. Ebenso wird diese Funktion benötigt, um nach einem Suchlauf neu gefundene Programme in die Listen einzusortieren.
  • Seite 29 Es erscheint die Programmverwaltung zum Bearbeiten der jeweiligen Programmlisten (TV- oder Radiolisten). (Bild 8-2) In der linken Bildhälfte sehen Sie das Bild des aktuellen Programms als PIG und die dazugehörigen Daten. In der rechten Bildhälfte sehen Sie die Gesamtliste, in der das momentan eingestellte Programm markiert ist. In der Kopfzeile der Gesamtliste wird die zur Zeit aktive (Bild 8-2) Favoritenliste angezeigt. 8.1.1 Programme sortieren Manuell Sortieren Sie können die Programme der Gesamtliste Ihren Wünschen entsprechend sortieren. > Durch Drücken der gelben Taste erscheint in der Kopfzeile der Gesamtliste der Eintrag Verschieben. (Bild 8-3) > Markieren Sie das Programm, das Sie an eine andere (Bild 8-3) Stelle der Gesamtliste verschieben möchten mit Hilfe der Pfeiltasten auf/ab oder mit den Tasten Blättern auf/ab. > Drücken Sie die Taste OK, um das Programm zum Verschieben auszuwählen. Anstelle der Programmplatznummer erscheint nun ein Doppelpfeil. > Verschieben Sie das Programm mit Hilfe der Pfeiltasten auf/ab oder mit den Tasten Blättern auf/ab an die Stelle in der Gesamtliste, an der Sie es plazieren möchten. > Durch Drücken der Taste OK wird das Programm an der neuen Stelle gespeichert.
  • Seite 30 Verschlüsselen - u m die verschlüsselten Programme nach vorne zu sortieren Sat-Namen - u m die Programme nach Satelliten zu sortieren - u m die Programme alphabetisch zu sor- K-Name tieren > Markieren Sie mit den Pfeiltasten auf/ab das Kriterium z.B. Programmname nach dem die Gesamtliste sortiert wer- den soll. > Drücken Sie die Taste OK. Die Gesamtliste wird nun nach dem ausgewählten Kriterium sortiert. 8.1.2 Programme löschen Einzelne Programme löschen > Rufen Sie dazu wie in Punkt 8.1 beschrieben das Menü zur Programmverwaltung auf. > Durch Drücken der roten Taste erscheint in der nun dargestellten Kopfzeile der Gesamtliste der Eintrag Kanal löschen. (Bild 8-5) > Markieren Sie mit den Pfeiltasten auf/ab oder (Bild 8-5) Blättern auf/ab ein Programm, das Sie löschen möchten.
  • Seite 31 > Um die Programme tatsächlich zu löschen, bestätigen Sie mit OK. Alle Programme eines Satelliten löschen > Rufen Sie dazu wie in Punkt 8.1 beschrieben das Menü zur Programmverwaltung auf. > Durch mehrmaliges Drücken der roten Taste erscheint in der nun dargestellten Kopfzeile der Gesamtliste der Eintrag Satellit löschen. > Markieren Sie mit den Pfeiltasten auf/ab oder Blättern auf/ab ein Programm des Satelliten, des- sen Programme Sie löschen möchten. > Drücken Sie die Taste OK. Alle Programme des zu löschenden Satelliten sind nun mit einem Kreuz markiert. > Markieren Sie auf diese Weise alle Satelliten, deren Programme Sie löschen möchten. > Drücken Sie nun die Taste Exit. Jetzt erscheint eine Abfrage, ob die markierten Programme wirklich gelöscht werden sollen. > Um die Programme tatsächlich zu löschen, bestätigen Sie mit OK. Alle Programme löschen > Rufen Sie dazu wie in Punkt 8.1 beschrieben das Menü zur Programmverwaltung auf. > Durch mehrmaliges Drücken der roten Taste erscheint in der nun dargestellten Kopfzeile der Gesamtliste der Eintrag Alles löschen. > Markieren Sie mit den Pfeiltasten auf/ab oder Blättern auf/ab ein Programm das Sie löschen möchten.
  • Seite 32 Eintrag Sperren (Bild 8-6). Ist die Kindersicherung nach Punkt 6.2 bereits eingeschaltet, muß erst das Kennwort mit den Zifferntasten eingegeben werden. > Markieren Sie das Programm, dass Sie sperren möch- ten mit den Pfeiltasten auf/ab oder den Tasten Blättern auf/ab. > Um das markierte Programm zu sperren, drücken Sie die Taste OK. Neben dem gesperrten Programm erscheint nun ein (Bild 8-6) Schloßsymbol. > Markieren Sie auf diese Weise alle Programme, die Sie sperren möchten. > Kehren Sie durch mehrmaliges Drücken der Taste Exit in den Normalbetrieb zurück. > Um die Sperre einzelner Programme aufzuheben, verfahren Sie wie oben beschrieben. Markieren Sie das entsprechende Programm und entfernen Sie das Schloßssymbol durch Drücken der Taste OK. 8.1.4 Favoritenlisten konfigurieren Um das Auffinden von Programmen zu erleichtern, verfügt Ihr Receiver über jeweils drei Favoritenlisten für den TV- und den Radiobetrieb. Sie können Ihre Lieblingsprogramme aus der Gesamtliste in die Favoritenlisten aufnehmen und diese Ihren Wünschen entsprechend konfigurieren. > Rufen Sie dazu wie in Punkt 8.1 beschrieben das Menü zur Programmverwaltung auf. > Durch Drücken der grünen Taste erscheint in der nun dargestellten Kopfzeile der Gesamtliste der Name der ersten Favoritenliste z.B. Favorite 1. (Bild 8-7) >...
  • Seite 33 > Wählen Sie durch evtl. mehrmaliges Drücken der grü- nen Taste die Favoritenliste aus, die Sie umbenen- nen möchten. > Drücken Sie die Taste Menü. Es erscheint ein wei- teres Menü-Fenster. (Bild 8-8) > Markieren Sie mit den Pfeiltasten auf/ab die Zeile (Bild 8-8) Favoritengruppe umbenennen und bestätigen Sie mit OK. Es erscheint nun ein Tastatur Dialog zur Eingabe des neuen Namens der Favoritenliste. (Bild 8-9) > Markieren Sie nun mit den Pfeiltasten den 1. Buchstaben (z.B. S) des Namens, den Sie vergeben wollen und bestätigen Sie mit OK. Dieser Buchstabe erscheint nun in der Kopfzeile des Tastatur Dialogs. > Markieren Sie mit den Pfeiltasten nun den 2. Buchstaben des Namens und bestätigen Sie wieder- um mit OK. Auch dieser Buchstabe erscheint nun in der Kopfzeile. (Bild 8-9) > Vervollständigen Sie auf diese Weise den Namen bis dieser komplett in der Kopfzeile lesbar ist. > Um den Namen zu speichern, markieren Sie mit den Pfeiltasten die Zeile OK und drücken anschließend die Taste OK. Der Name erscheint nun in der Kopfzeile der Gesamtliste. > Durch mehrmaliges Drücken der Taste Exit kehren Sie in den Normalbetrieb zurück.
  • Seite 34 4. Manuelle Suche Wählen Sie diesen Suchlauf, um mit programmspezifischen PID-Nummern gezielt nach einem Programm zu suchen. Nach dem Suchlauf werden neue Programme in der Gesamtliste gespeichert und können dann nach Punkt 8.1.4 in die Favoritenliste aufgenommen werden. > Rufen Sie zur Programmsuche zunächst das Hauptmenü auf. (Bild 8-11) > Markieren Sie mit Hilfe der Pfeiltasten auf/ab die Zeile Benutzerinstallation. > Bestätigen Sie mit OK. (Bild 8-11) > Markieren Sie nun mit Hilfe der Pfeiltasten auf/ab die Zeile Programmsuche und bestätigen Sie mit OK. Es erscheint nun das Menü Programmsuche. (Bild 12) 8.2.1 Satellitensuche Um einen Satelliten nach Programmen abzusuchen, gehen Sie wie folgt vor: (Bild 8-12) Antenne > Markieren Sie mit den Pfeiltasten auf/ab die Zeile Antenne. > Stellen Sie mit den Pfeiltasten rechts/links die Antenne ein, mit der der Satellit empfangen wird, den Sie nach neuen Programmen absuchen möchten. Satellit > In der Zeile Satellit erscheint nun der Satellit, der dieser Antenne nach Punkt 6.4 zugeordnet ist.
  • Seite 35 8.2.2 Netzwerksuche Sofern gesendet und vom jeweiligen Anbieter aktualisiert, enthält jeder Transponder eines Satelliten in Form einer NIT (Network Information Table) Informationen über die Transponderbelegung des gesamten Satelliten bzw. des kompletten Satelliten-Systems. Bei der Netzwerksuche wer- den Programme mit Hilfe der Informationen, die aus der NIT hervorgehen, gesucht. > Um eine Netzwerksuche durchzuführen, wählen Sie wie in Punkt 8.3.1 beschrieben, die Antenne und den Satelliten aus.. > Markieren Sie mit den Pfeiltasten auf/ab die unterste Zeile des Eingabemenüs. > Stellen Sie mit den Pfeiltasten rechts/links die Suchlaufart Netzwerk durchsuchen ein. > Drücken Sie die Taste OK, um den Suchlauf zu star- ten. Der Suchlauf kann über 15 Minuten in Anspruch neh- men. Beachten Sie auch die Bildschirmeinblendungen. 8.2.3 Transpondersuche Sie können gezielt einen Transponder (siehe Punkt 9 Technische Begriffe) nach Programmen absuchen. Dazu ist es gegebenenfalls erforderlich, die Transponderdaten einzu- geben. Um einen Transponder nach Programmen abzusuchen, gehen Sie wie folgt vor: Antenne > Markieren Sie mit den Pfeiltasten auf/ab die Zeile Antenne. > Stellen Sie mit den Pfeiltasten rechts/links die Antenne ein, über die der Transponder empfangen wird, den Sie absuchen möchten. Satellit >...
  • Seite 36 Transponder mit der höchsten fortlaufenden Nummer ein. > Betätigen Sie die rote Taste Bearbeitungsmodus. Nun können Sie die Daten des Transponders ändern. Frequenz > Markieren Sie mit den Pfeiltasten auf/ab die Zeile Frequenz. > Geben Sie mit den Zifferntasten die Frequenz des gewünschten Transponders ein. Symbolrate > Markieren Sie mit den Pfeiltasten auf/ab die Zeile Symbolrate. > Geben Sie mit den Zifferntasten die Symbolrate des gewünschten Transponders ein. Polarität > Markieren Sie mit den Pfeiltasten auf/ab die Zeile Polarität. > Stellen Sie mit den Pfeiltasten rechts/links die Polarität des gewünschten Transponders ein. 22KHz > Markieren Sie mit den Pfeiltasten auf/ab die Zeile 22KHz. > Schalten Sie mit den Pfeiltasten rechts/links das 22KHz Steuersignal ein bzw. aus. Diese Einstellung kann nur vorgenommen werden, wenn in Punkt 6.4 ein C-Band LNB eingestellt wurde. > Um den Eingabe Mode zu verlassen drücken Sie die rote Taste Eingabe Mode. Suchlauf starten > Markieren Sie mit den Pfeiltasten auf/ab die unterste Zeile des Eingabemenüs.
  • Seite 37 > Geben Sie in der Zeile Video PID mit der Zehnertastatur die Video-PID ein und bestätigen Sie mit OK. > Markieren Sie mit den Pfeiltasten auf/ab die Zeile Audio PID. > Geben Sie in der Zeile Audio PID mit der Zehnertastatur die Audio-PID ein und bestätigen Sie mit OK. (Bild 8-13) > Markieren Sie mit den Pfeiltasten auf/ab die Zeile PCR PID. > Geben Sie in der Zeile PCR PID mit der Zehnertastatur die PCR-PID ein und bestätigen Sie mit OK. > Markieren Sie mit den Pfeiltasten auf/ab die Zeile OK und bestätigen Sie mit OK.. Es erscheint die Meldung “PID-Eingabe abgeschlos- sen”. > Bestätigen Sie diese noch einmal mit OK. Das Programm wurde nun generiert. > Durch mehrmaliges Drücken der Taste Exit gelangen Sie in den Normalbetrieb zurück. Ein auf diese Weise manuell generiertes Programm wird am Ende der Gesamtliste gespeichert und trägt den Namen Eigene PR. Diesen Namen können Sie wie in Punkt 8.1.5 beschrieben ändern. 8.2.5 Nach dem Suchlauf Schon während des Suchlaufs kann das Absuchen der Transponder auf dem Bildschirm mit verfolgt werden. Nach Beendigung des Suchlaufs wird die Anzahl der abgesuchten Transponder und der gefundenen Programme angezeigt...
  • Seite 38 > Legen Sie anschließend wie ebenfalls unter Punkt 6.4 beschrieben die Ost- und Westgrenze des Drehbereiches fest. > Rufen Sie nun wie oben beschrieben das Menü Programmsuche auf. > Stellen Sie wie unter Satellitensuche beschrieben, die Antenne ein, an der sich die Drehanlage befindet. > In der Zeile Satellit erscheint nun der Satellit der die- ser Antenne nach Punkt 6.4 zugeordnet ist. Haben Sie einen frei programmierbaren Satelliten Newsat01 bis Newsat14 gewählt, dann stellen Sie wie in Punkt 8.2.3 beschrieben die Daten der zugehö- rigen Transponder ein. > Markieren Sie nun mit den Pfeiltasten auf/ab die Zeile Position. > Drehen Sie nun mit Hilfe der Pfeiltasten rechts (West) bzw. links (Ost) den Spiegel zu der gewünschten Position. Dazu halten Sie die jewei- lige Taste so lange gedrückt, bis die gewünschte Position erreicht ist. Wenn Sie die Antenne auf den gewünschten Satelliten ausgerichtet haben und sich der Receiver in den Datenstrom des eingestellten Transponders eingeloggt hat, wird die Pegel- und Qualitäts-Anzeige im Menü Programmsuche gelb dar- gestellt. > Drehen Sie die Antenne nun mit Hilfe der Pfeiltasten rechts/links vorsichtig soweit bis die Pegel- und Qualitätsanzeige einen maximalen Ausschlag anzeigen. > Um die eingestellte Satellitenposition zu speichern, betätigen Sie bei markierter Zeile Position die Taste > Bestätigen Sie die folgende Abfrage mit OK.
  • Seite 39 > Durch Drücken der Taste OK erscheint ein Häkchen am Zeilenende. Bei einem Suchlauf werden nun ausschließlich die frei empfangbaren Programme gesucht. Neue Transponder absuchen > Markieren Sie mit den Pfeiltasten auf/ab die Zeile Ausschließlich nicht abgesuchte Transponder. > Durch Drücken der Taste OK erscheint ein Häkchen am Zeilenende. Bei einem Suchlauf werden nun aus- schließlich noch nicht abgesuchte Transponder abge- sucht. Verschlüsselte Programme sortieren > Markieren Sie mit den Pfeiltasten auf/ab die Zeile Sortierung nach Verschlüsselung. > Durch Drücken der Taste OK erscheint ein Häkchen am Zeilenende. Bei einem Suchlauf werden die gefun- denen Programme nun nach der Verschlüsselung sor- tiert. Transponder löschen Sind die Daten eines Transponders nicht mehr gültig, dann können Sie diesen Transponder löschen. > Markieren Sie mit den Pfeiltasten auf/ab die Zeile Lösche TP und bestätigen Sie mit OK. > Um den im Menü Programmsuche eingestellten Transponder tatsächlich zu löschen, bestätigen Sie die folgende Abfrage mit OK. 8.2.7.2 Drehen zur Referenzposition Bei der Installation der Außenanlage muß sich der Motor in der Referenzposition (0°) befinden. Deshalb können Sie den Motor mit der Funktion “O-Stellung für DiSEqC 1.2”...
  • Seite 40 > Bestätigen Sie die folgende Abfrage mit OK. 8.2.7.4 Eingabe des Satellitennamens Sie können die Bezeichnung eines beliebigen Satelliten Ihren Wünschen entsprechend ändern. > Rufen Sie dazu wie in Punkt 8.3 beschrieben das Menü Programmsuche auf. > Stellen Sie in der Zeile Satellit den Satelliten ein, dessen Namen Sie ändern möchten. > Drücken Sie die OK Taste, um den Tastatur Dialog zur Eingabe des neuen Namens zu öffnen. > Geben Sie nun im Tastatur Dialog wie in Punkt 8.1.5 beschrieben den Namen des Satelliten ein. Durch mehrmaliges drücken der Taste EXIT gelangen Sie wieder in den Normalbetrieb. 8.3 Werkseinstellung Sie können jederzeit wieder auf die werkseitigen Einstellungen zurückgreifen. Durch Aufruf dieser Funktion wird wieder die werkseitige Programmierung eingestellt, eige- ne Einstellungen werden gelöscht. > R ufen Sie mit der Taste Menü das Hauptmenü auf. (Bild 8-16) > Wählen Sie nun die Menüzeile Benutzerinstallation, indem Sie diese mit Hilfe der Pfeiltasten auf/ab markieren. (Bild 8-16) > Bestätigen Sie mit OK.
  • Seite 41 > Stellen Sie in dieser Zeile mit den Pfeiltasten rechts/links die Antenne ein, über die Sie den Satelliten ASTRA 19,2° empfangen. > Markieren Sie mit den Pfeiltasten auf/ab die Zeile Download Typ. Hier können Sie folgende Einstellungen vornehmen. Software Wählen Sie diesen Eintrag, um nur die Betriebsoftware zu aktualisieren. Die Programmliste bleibt erhalten. > Stellen Sie mit den Pfeiltasten rechts/links Software ein. > Bestätigen Sie mit OK. Nun wird überprüft, ob eine neue Software für Ihren Receiver zur Verfügung steht. Ist dies der Fall, wird diese automatisch geladen. Beachten Sie die weiteren Bildschirmeinblendungen. Data Wählen Sie diesen Eintrag, um nur die Programmliste zu aktualisieren. > Stellen Sie mit den Pfeiltasten rechts/links Data ein. > Bestätigen Sie mit OK. Nun wird überprüft, ob eine neue Programmliste für Ihren Receiver zur Verfügung steht. Ist dies der Fall, wird diese automatisch geladen. Beachten Sie die weiteren Bildschirmeinblendungen. Software + Data Wählen Sie diesen Eintrag, um sowohl die Software als auch die Programmliste zu aktualisieren. > Stellen Sie mit den Pfeiltasten rechts/links Software + Data ein. > Bestätigen Sie mit OK. Nun wird überprüft, ob eine neue Software und Programmliste für Ihren Receiver zur Verfügung steht. Ist dies der Fall, werden diese automatisch geladen. Beachten Sie die weiteren Bildschirmeinblendungen.
  • Seite 42 8.5 Common Interface Ihr Gerät ist mit zwei „Common Interface“ ausgestattet. Damit können Sie mit einem entsprechenden CI Modul und einer gültigen Smartcard verschlüsselte Programme empfangen. Stecken Sie dazu zunächst das oder die CI Module mit ent- sprechender Smartcard in den CI Schacht auf der Vorderseite Ihres Receivers. (Bild 8-18) Wird nun auf ein verschlüsseltes Programm geschaltet, überprüft der Receiver automatisch ob ein entsprechendes Modul mit gültiger Smartcard eingesteckt ist und stellt das Programm dann unverschlüsselt dar. 8.5.1 Common Interface auswählen Im Hauptmenü können Sie den Punkt „Common Interface“ anwählen. (Bild 8-18) 8.5.2 CI-Modul (Bild 8-19) Sie können im Common Interface Menü sehen, welche Module Sie eingesteckt haben. (Bild 8-19) Wenn Sie ein Modul mittels der OK Taste anwählen, gelan- gen Sie in ein internes Menü des Moduls, wo Sie noch ver- schiedene Einstellungen vornehmen können. Dieses Menü ist von Ihrem Modul abhängig, nähere Informationen dazu erfragen Sie bitte bei dem Serviceprovider Ihres Modules. (Bild 8-20) (Bild 8-20) 8.6 Receiver Information Unter diesem Menüpunkt können Sie die spezifischen Gerätedaten ersehen.
  • Seite 43 9 Technische Begriffe Antennenkabel: Verbindungskabel zwischen Modulator des Satellitenreceivers und Antenneneingang des Fernsehers, als Alternative, falls keine SCART-Buchse vorhanden ist Außeneinheit: Bezeichnung für das im Freien montierte Gesamtsystem, bestehend aus Parabol/Offsetspiegel und einem oder mehre- ren LNBs, zum Empfang eines oder mehrerer Satelliten AV: siehe SCART Datenkompression/MPEG1/MPEG2: Zur Übertragung des heutigen Fernsehstandards (625 Zeilen und 50 Hz Bildwiederholfrequenz), ergibt sich eine digitale Datenmenge von 216 MBit/s. Dieses würde Bandbreiten erfordern, die weder terrestrisch noch bei Satellit zur Verfügung stehen. Daher wird eine Reduzierung der Datenmenge durch Datenreduktion vorge- nommen. Für Europa ist MPEG-2 als weltweiter Standard für Datenkompression festgelegt worden. MPEG2 ist eine Erweiterung von MPEG1 Deemphasis: Anpassung des Audiofrequenzverlaufes an das Sendesignal, ist durch die Sendeparameter des Satelliten festgelegt DiSEqC: Digital Satellite Equipment Control: Ein digitales Steuersignal zum Steuern DiSEqC-tauglicher Komponenten der Außeneinheit über die Antennenleitung. Ein Beispiel wie eine Anlage bestehend aus DiSEqC-Komponenten aufgebaut sein kann zeigt Seite 19. DVB: Digital Video Broadcasting: Eine digitale, universale Übertragungstechnik, für Bild, Grafik, Ton und Text, also für Daten in jeder denkbaren Form und in jeder möglichen, jeweils angemessenen Qualität. Frequenz: Physikalische Größe, gibt die Anzahl der Schwingungen pro Sekunde an, Einheit ist das Hertz (Hz) Frequenzbereich: a) Satellit beziehungsweise LNB: 11 GHz Bereich von 10,70 GHz - 11,70 GHz, 12 GHz...
  • Seite 44 Koaxialkabel: Verbindungskabel zwischen LNB und Satellitenreceiver, zur Übertragung der empfangenen Signale und zur Stromversorgung des LNBs. LNB/LNC (Low Noise Blockconverter): Empfangseinheit im Brennpunkt des Parabolspiegels, Umsetzer vom Frequenzbereich des Satelliten in die Zwischenfrequenz des Receivers. LOF: Lokaloszillatorfrequenz; Angabe in MHz oder GHz; je nach LNB und empfangenem Frequenzbereich unterschiedlich Empfangsfrequenz des Receivers = Sendefrequenz des Satelliten - LOF Modulation mit 22 KHz: Dient neben der 14/28 Volt Umschaltung zur Umschaltung zwischen 2 LNBs. Bei Universal-LNB zur Umschaltung in den High-Bereich Parabolspiegel: Parabolisch geformter Spiegel aus Metall oder beschichtetem Kunststoff zur Bündelung der vom Satelliten abgestrahlten elektromagnetischen Wellen in einen Brennpunkt Polarisationsebene: Zur besseren Ausnutzung des verfügbaren Frequenzbereiches senden Satelliten benachbarte Programme mit entgegengesetzter Polarisation (horizontal und vertikal oder linksdrehend und rechtsdrehend). Zum Empfang beider Polarisationsebenen werden zwei Einzel- LNBs oder ein V/H-LNB benötigt. Receiver: siehe Satellitenreceiver Satellit: Bezeichnung des Satelliten, meist mit Name und Position auf der Umlaufbahn, ASTRA 19° Ost EUTELSAT 13° Ost Satellitenreceiver: Die vom LNB empfangenen und umgesetzten Signale kön- nen vom Fernseher nicht verarbeitet werden. Sie werden im Satellitenreceiver so aufbereitet, dass an seinen Ausgängen Audio- und Videosignale (AV) zur Verfügung stehen, die an den Fernseher weitergegeben werden.
  • Seite 45 Programmanbietern ständig weiterentwickelt und verbessert. Um diese Dienste nutzen zu können, kann es daher erfor- derlich sein, die Software des Receivers zu aktualisieren. Transponder: Übernimmt die Verarbeitung eines oder mehrerer Programme am Satellit. Das heißt: Empfang der Daten von der Bodenstation, die Verstärkung und die Wiederausstrahlung zur Erde. Universal-LNB: Zum Empfang der Bereiche FFS (10,70 - 11,70 GHz), BBS (11,70 - 12,50 GHz) und FFS High Band (12,50 - 12,75 GHz). Der gesamte Bereich wird in zwei Bänder aufgeteilt: Low Band: 10,70 - 11,80 GHz; LOF 9750 MHz High Band 11,70 - 12,75 GHz ; LOF 10600 MHz Versorgungsspannung: LNBs werden über das Koaxialkabel mit Strom versorgt, dazu liefert der Receiver eine Spannung von 14 oder 18 Volt Zwischenfrequenz: Der vom Satelliten ausgestrahlte Frequenzbereich läßt sich nicht durch ein Kabel übertragen und wird daher vom LNB in den Zwischenfrequenzbereich von 950 bis 2150 MHz umge- setzt. Dadurch ist eine Übertragung und Verarbeitung im Receiver möglich. 1. ZF = Zwischenfrequenz 10 Technische Daten DBS-Tuner: Eingangsfrequenzbereich 950 ..2150 MHz Eingangspegelbereich - 65 dBm ... - 25 dBm DBS-Tuner Eingang F - Buchse Ein-/Ausgangsimpedanz 75 Ohm Ausgang für 1. ZF 950 ... 2150 MHz (loop through) Demodulation QPSK Symbolrate 2 ... 45 Mbaud/s, SCPC/ MCPC Viterbiraten...
  • Seite 46 Audiodekodierung: Audiokompression MPEG-1 & MPEG-2 Layer I und II Audio Mode Dual (main/sub), Stereo Abtastfrequenzen 32 kHz, 44.1 kHz, 48 kHz Audio-Parameter: Ausgang analog: Ausgangspegel L/R +/- 6dB Ausgangsimpedanz 680 Ohm S/N > 70 dB Ausgang digital: SP/DIF-Ausgang optisch, Toslink Video-Parameter: Ausgang: Ausgangsimpedanz 75 Ohm Ausgangspegel FBAS 1 Vs-s +/- 20mV an 75 Ohm TV-SCART: Ausgang: F BAS oder RGB VCR-SCART: Eingang: FBAS Ausgang: FBAS Serielle Schnittstelle RS 232: Typ RS 232 Bitrate 115,2 kBit/s max. Steckverbinder D-SUB-Buchse, 9 polig Funktion U pdate f. Betriebssoftware u.
  • Seite 47 11 Fehlersuchhilfen Fehler Mögliche Ursache Abhilfe Kein Bild, kein Ton, Keine Netzspannung Netzkabel und Stecker prüfen Display/LED leuchtet nicht Kein Empfang bei Programmen, die Antenne verstellt oder defekt Antenne überprüfen vorher in Ordnung waren Programm wird auf einem anderen Suchlauf vornehmen (siehe Punkt Transponder übertragen 8.3) Programm wird nicht mehr über- keine tragen Antenne läßt sich nicht drehen Motor nicht DiSEqC 1.2 tauglich Geeigneten Motor verwenden Im Standby-Betrieb wird die Uhrzeit Uhrzeit nicht eingelesen ca. 30 Sek. auf z.B. ZDF laufen nicht angezeigt lassen Div. Programme werden in der Falsche Programmliste angewählt Andere Programmliste anwählen Programmliste nicht angezeigt (siehe Punkt 7.2.3.1) Ton OK, kein TV- Bild Radiobetrieb eingeschaltet Auf TV Betrieb umstellen Programme wie Pro 7, Sat 1, TM3, Störungen durch “DECT-Telefone” Abstand zwischen Empfangsstation Kabel 1, DSF und HOT sind ztw.
  • Seite 48 Für den täglichen Gebrauch Ein- und Ausschalten > Schalten Sie den Receiver durch Drücken der Taste Ein/Standby auf der Fernbedienung oder am Gerät ein. > Durch nochmaliges Drücken dieser Taste schalten Sie das Gerät wieder aus. > Das Gerät ist nun im Bereitschaftsbetrieb (standby), dabei wird in der Anzeige am Gerät die Uhrzeit ein- geblendet. Programmwahl Mit Hilfe der Programm auf/ab-Tasten > Schalten Sie die Programme mit Hilfe der Programmtasten auf/ab auf der Fernbedienung oder am Gerät jeweils um einen Programmplatz auf oder ab. Mit Hilfe der Zehnertastatur > Geben Sie mit Hilfe der Zehnertastatur die gewünsch- te Programmnummer ein. Zum Beispiel für Programmplatz 1 dann 4 für Programmplatz 14 1, dann 3, dann 4...
