Böcker JUNIOR HD 24 Betriebsanleitung

Schrägaufzug
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

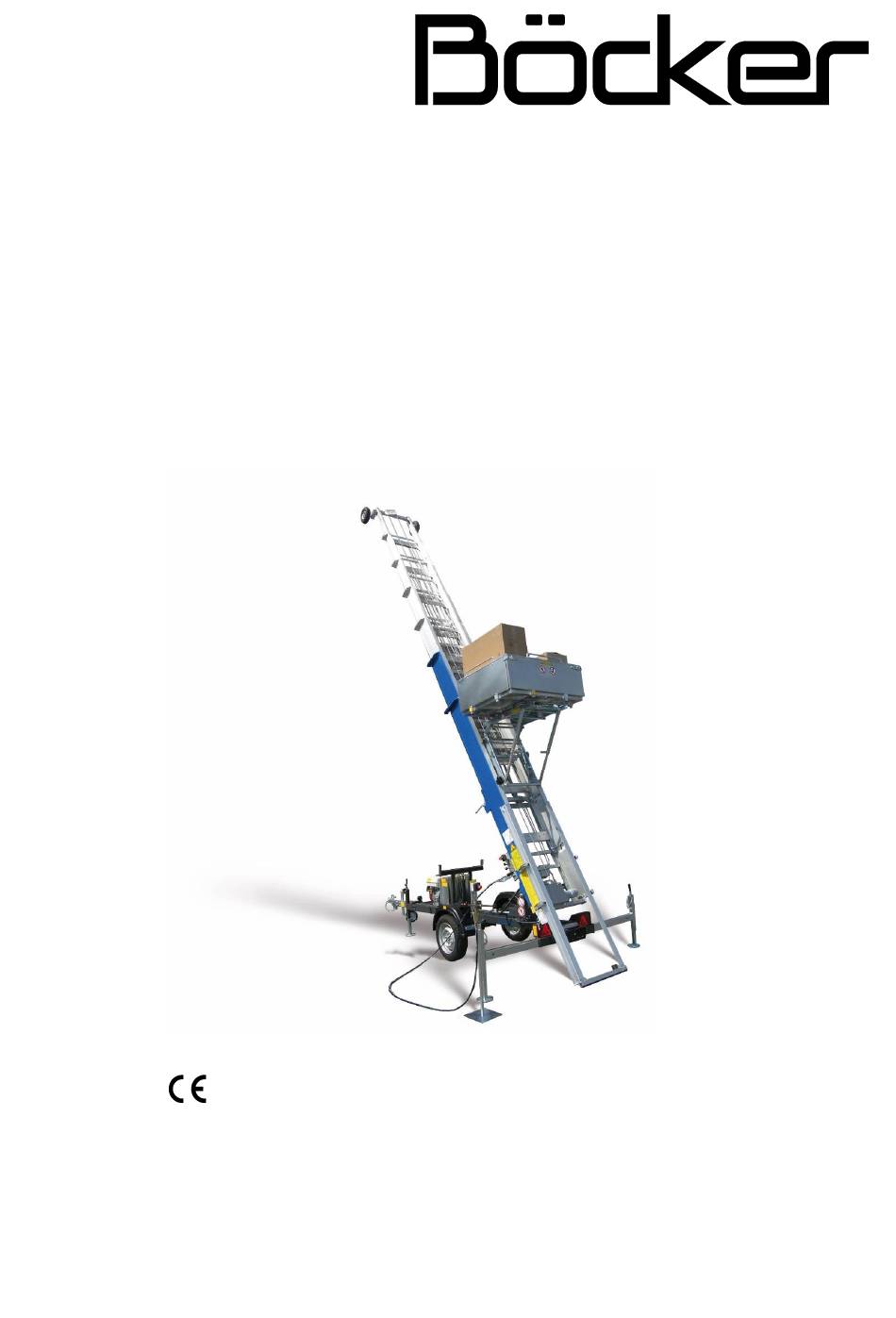

Betriebsanleitung
Schrägaufzug
JUNIOR
Originalbetriebsanleitung
302010268
Dok.-Nr.
Vor Beginn aller Arbeiten Betriebsanleitung lesen!
Böcker Maschinenwerke GmbH | Lippestr. 69-73 | DE-59368 Werne | T +49 2389 7989-0 | F +49 2389 7989-9000 | info@boecker.de | www.boecker.de

Werbung

loading

Verwandte Anleitungen für Böcker JUNIOR HD 24

Inhaltszusammenfassung für Böcker JUNIOR HD 24

  • Seite 1 Betriebsanleitung Schrägaufzug JUNIOR Originalbetriebsanleitung 302010268 Dok.-Nr. Vor Beginn aller Arbeiten Betriebsanleitung lesen! Böcker Maschinenwerke GmbH | Lippestr. 69-73 | DE-59368 Werne | T +49 2389 7989-0 | F +49 2389 7989-9000 | info@boecker.de | www.boecker.de...
  • Seite 2 Schrägaufzug JUNIOR © Böcker Maschinenwerke GmbH Lippestr. 69 - 73 DE-59368 Werne T +49 2389 7989-0 F +49 2389 7989-9000 E-Mail: info@boecker.de Internet: www.boecker.de 302010268...
  • Seite 3 Schrägaufzug JUNIOR Zuordnung dieser Anleitung Die vorliegende Montage- und Betriebsanleitung ... Doku-Nr.: 302010268 Original vom: 07.2012 Version 01.2021 … ist gültig für: Typ: Junior HD 18/0-5 Junior HD 21/0-6 Junior HD 24/0-7 Junior HD 24K/0-7 Junior HL Baujahr: ab 07.2012 302010268...
  • Seite 4 Schrägaufzug JUNIOR Vorwort ..........................7 1.0 Allgemeines ........................8 1.1 Informationen zur Betriebsanleitung ................8 1.2 Mitgeltende Unterlagen ....................8 1.3 Symbolerklärung ......................9 1.4 Kennzeichnungen am Gerät ..................10 1.5 Haftung und Gewährleistung ..................13 1.6 Urheberschutz ......................13 1.7 EG-Typgenehmigung Anhänger..................
  • Seite 5 Schrägaufzug JUNIOR 5.0 Transport ........................36 5.1 Übergabe/Lieferung ...................... 36 5.2 Vor dem Transport ......................36 5.2.1 Transport als Anhänger ..................38 5.2.2 Transport als LKW ....................39 5.2.3 Motorhaube prüfen (nur Verbrennungsmotor) ............40 5.2.4 Mechanische Fernbedienung prüfen (optional): ............40 5.2.5 Kabelfernbedienung prüfen (optional): ..............
  • Seite 6 Schrägaufzug JUNIOR 7.3 Maßnahmen bei Arbeitsunterbrechungen ..............81 7.3.1 Maßnahmen bei Arbeitspausen ................81 7.3.2 Maßnahmen bei Arbeitsende .................. 81 7.3.3 Maßnahmen bei Wiederaufnahme der Arbeit ............81 7.4 Bedienung Schlitten ...................... 82 8.0 Abbau..........................87 8.1 Knickstück abbauen (nur Ausführung HD 24K/0-7) ............87 8.2 Gerät abbauen ......................
  • Seite 7 Schrägaufzug JUNIOR Vorwort Vorwort Wir freuen uns, dass Sie ein technisch hochwertiges Produkt aus dem Hause Böcker gewählt haben. Diese Betriebsanleitung enthält ausführliche Angaben über Bedienung, Wartungs- und Pflegearbeiten und die Behebung von Störungen. Sie ist Bestandteil des Geräts, muss immer –...
  • Seite 8 Schrägaufzug JUNIOR Allgemeines 1.0 Allgemeines 1.1 Informationen zur Betriebsanleitung Diese Betriebsanleitung beschreibt die Installation, Bedienung und Wartung des Gerätes. Die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen ist Voraussetzung für sicheres Arbeiten und sachgerechten Umgang mit dem Gerät. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten.
  • Seite 9 Schrägaufzug JUNIOR Allgemeines 1.3 Symbolerklärung Wichtige sicherheits- und gerätetechnische Hinweise in dieser Betriebsanleitung sind durch Warnhinweise gekennzeichnet. Die Hinweise sind unbedingt zu befolgen, um Unfälle, Personen- und Sachschäden zu vermeiden. WARNUNG! Dieses Symbol kennzeichnet Gefahren, die zu Gesundheitsbeeinträchtigungen, Verletzungen, bleibenden Körperschäden oder zum Tode führen können. Halten Sie die angegebenen Hinweise zur Arbeitssicherheit unbedingt genau ein und verhalten Sie sich in diesen Fällen besonders vorsichtig! ACHTUNG!
  • Seite 10 Schrägaufzug JUNIOR Allgemeines 1.4 Kennzeichnungen am Gerät Vor jeder Inbetriebnahme und bei der Wartung ist die Vollständigkeit und Unversehrtheit der am Gerät angebrachten Hinweise zu prüfen. Abb. 1: Schild - Nicht unter der Last stehen, Personenbeförderung verboten, Herabfallende Lasten, Kippgefahr, Windstärke •...
  • Seite 11 Schrägaufzug JUNIOR Allgemeines • „Aral Vitam HF46“. Wartungsaufkleber mit Eingabefeldern für Datum, Flüssigkeitswechsel und nächstem Wartungstermin. Das Schild ist am Kraftstofftank montiert. Abb. 3: Inspektion • Nonverbale Anleitung für Heben, Ausfahren und Schlitten. Das Schild ist an der Bedienkonsole montiert. Abb.
  • Seite 12 Schrägaufzug JUNIOR Allgemeines nur Anhänger: • Warnschild „Teleskopachse prüfen“. Das Schild ist oberhalb der Achshälften auf dem Chassis montiert. Abb. 9: Sicherheitshinweis Achsposition optional Anhänger JUD bis 750 kg zul. Gesamtmasse) • Warnschild „Stützen im Zugfahrzeug transportieren“. Abb. 10: Sicherheitshinweis Stützen Das Schild ist oberhalb der Deichsel montiert.
  • Seite 13 Schrägaufzug JUNIOR Allgemeines 1.5 Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Betriebsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme zusätzlicher Bestelloptionen oder auf Grund neuester technischer Änderungen von den hier beschriebenen Erläuterungen und zeichnerischen Darstellungen abweichen.
  • Seite 14 Schrägaufzug JUNIOR Allgemeines 1.7 EG-Typgenehmigung Anhänger WARNUNG! Gefahr durch überladenes Fahrzeug! JUD Variante A12 Bei dem Fahrzeugtyp und den Varianten Bxx (Technisch zulässige Gesamtmasse 750kg) (siehe Typenschild) darf die Pritsche nicht auf dem Aufzug transportiert werden, da diese Fahrzeuge als O Anhänger nur bis 750 kg auf der Achse zugelassen sind.
  • Seite 15 Schrägaufzug JUNIOR Allgemeines 1.9 Demontage Zur Aussonderung Gerät reinigen und unter Beachtung geltender Arbeitsschutz- und Umweltschutzvorschriften zerlegen. WARNUNG! Gespeicherte Restenergien, kantige Bauteile, Spitzen und Ecken am und im Gerät oder an den benötigten Werkzeugen können schwere Verletzungen verursachen. Sämtliche Arbeiten bei der Demontage des Gerätes dürfen deshalb nur von Fachpersonal vorgenommen werden.
  • Seite 16 Schrägaufzug JUNIOR Sicherheit 2.0 Sicherheit Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicherheitsaspekte für einen optimalen Schutz des Personals sowie für den sicheren und störungsfreien Betrieb des Gerätes. Zusätzlich beinhalten die einzelnen Kapitel konkrete, mit Symbolen gekennzeichnete Sicherheitshinweise zur Abwendung unmittelbarer Gefahren. •...
  • Seite 17 Schrägaufzug JUNIOR Sicherheit 2.2 Verantwortung des Betreibers Die Angaben zur Arbeitssicherheit beziehen sich auf die zum Zeitpunkt der Herstellung des Gerätes gültigen Verordnungen der Europäischen Union. Der Betreiber ist verpflichtet, während der gesamten Einsatzzeit des Gerätes die Übereinstimmung der benannten Arbeitssicherheitsmaßnahmen mit dem aktuellen Stand der Regelwerke festzustellen und neue Vorschriften zu beachten.
  • Seite 18 Schrägaufzug JUNIOR Sicherheit 2.3.1 Einsatzbedingungen – Der Schrägaufzug ist für einen Einsatz von –10ºC - +40ºC geeignet. – Lagerung muss im Bereich von –20ºC - +60ºC erfolgen. – Einsatz und der Aufbau ist nur bis Windstärke 6 (45 km/h) zulässig. –...
  • Seite 19 Schrägaufzug JUNIOR Sicherheit 2.6 Persönliche Schutzausrüstung Bei Arbeiten am und mit dem Gerät sollte zum eigenen Schutz folgende Ausrüstung getragen werden: – Arbeitsschutzkleidung Eng anliegende Arbeitskleidung (geringe Reißfestigkeit, keine weiten Ärmel, keine Ringe und sonstiger Schmuck usw.) – Sicherheitsschuhe für den Schutz vor herabfallenden Teilen und Ausrutschen auf nicht rutschfestem Untergrund –...
  • Seite 20 Schrägaufzug JUNIOR Sicherheit ACHTUNG! Antriebsmotor entwickelt hohe Oberflächentemperaturen. Berührung kann Verbrennungen der Haut verursachen. Deshalb: – Vor Wartungs- und Instandsetzungsarbeiten Gerät ausschalten, gegen Wiedereinschalten sichern und auf Umgebungstemperatur abkühlen lassen. – Bei allen Arbeiten grundsätzlich Arbeitshandschuhe tragen! – Vor Montage und Demontage der Motorschutzhaube Motor abkühlen lassen! ACHTUNG! Scharfkantige Gehäuseteile und spitze Ecken können Abschürfungen der Haut verursachen.
  • Seite 21 Schrägaufzug JUNIOR Sicherheit 2.7.1 NOT-AUS-Schalter Der Bediener hat sich vor Inbetriebnahme des Gerätes über die Lage und Funktionsweise der NOT-AUS-Schalter zu informieren. HINWEIS! NOT-AUS-Schalter haben einen roten Knopf zum Schlagen, sind gelb unterlegt und mit der Aufschrift „EMERGENCY STOP“ gekennzeichnet. 2.7.2 Mechanische Bedienung Abb.
  • Seite 22 Schrägaufzug JUNIOR Sicherheit 2.8 Bedienpersonal 2.8.1 Allgemeines Das Gerät darf nur von unterwiesenem Personal bedient und instandgehalten werden. Dieses Personal muss eine spezielle Unterweisung über auftretende Gefahren erhalten haben. Als unterwiesene Person gilt, wer über die ihr übertragenen Aufgaben und die möglichen Gefahren bei unsachgemäßem Verhalten unterrichtet und erforderlichenfalls angelernt sowie über die notwendigen Schutzeinrichtungen und Schutzmaßnahmen belehrt wurde.
  • Seite 23 Schrägaufzug JUNIOR Sicherheit 2.8.3 Physischen Qualifikationen – Sehschärfe von mindestens 0,7, mit oder ohne Sehhilfen. – Fähigkeit, Farben zu differenzieren, unabhängig von deren Lage, wenn eine Farbdifferenzierung für die Bedienung erforderlich ist; – ausreichende Hörfähigkeit, mit oder ohne Hörgerät, für die jeweilige Bedienung. –...
  • Seite 24 Schrägaufzug JUNIOR Sicherheit 2.9 Verhalten im Gefahrenfall und bei Unfällen Im Gefahrenfall oder bei Unfällen ist das Gerät durch sofortige Betätigung eines NOT-AUS- Schalters anzuhalten. Sicherheitseinrichtungen mit NOT-AUS-Funktion sind nur in entsprechenden Notsituationen zu betätigen. Sicherheitseinrichtungen dürfen nicht zum normalen Anhalten des Gerätes verwendet werden. Stets auf Unfälle vorbereitet sein! Erste-Hilfe-Einrichtungen und Feuerlöscher in greifbarer Nähe aufbewahren.
  • Seite 25 Schrägaufzug JUNIOR Technische Daten 3.0 Technische Daten WARNUNG! Gefahr durch überladenes Fahrzeug! JUD Variante A12 Bei dem Fahrzeugtyp und bei den Varianten Bxx (technisch zulässige Gesamtgewicht 750 kg) (siehe Typenschild) darf die Pritsche nicht auf dem Aufzug transportiert werden, da diese Fahrzeuge als O -Anhänger nur bis 750 kg auf der Achse zugelassen sind.
  • Seite 26 Schrägaufzug JUNIOR Technische Daten Gesamtfahrzeug JUD (O Anhänger) JUE (O Anhänger) EG-Typengenehmigung e1*2007/46*0925 e1*2007/46*0948 Fahrzeuglänge 4900 mm 4890 mm Fahrzeugbreite 1299 mm Reifen 145R13, LI 78 155R13C 8PR, LI 90 Luftdruck Reifen 4,5 bar 2,7 bar Technisch zulässige Stützlast am 75 kg 100 kg Kupplungspunkt...
  • Seite 27 Schrägaufzug JUNIOR Technische Daten Gesamtfahrzeug JUD (O Anhänger) JUE (O Anhänger) Lastaufnahmemittel (LAM) siehe Anhang „LAM Möbel“ und „LAM Bau“ Lastaufnahmemittel Nenngeschwindigkeit mit Benzinmotor 45 m/min Nenngeschwindigkeit mit E-Motor (2,6 kW) hoch: 24 m/min runter: 48 m/min Lastwindenseil 6x 19FE ZNK Ø 6 mm, Mindestbruchkraft 23,4 kN Hydraulikantrieb mit Verbrennungsmotor Antriebsmotor 8,7kW...
  • Seite 28 Schrägaufzug JUNIOR Technische Daten 3.1 Typenschild 3.1.1 Typenschilder Die Typenschilder befinden sich auf der rechten Fahrzeugseite am Rahmen. Typenschild Aufzug rechts hinten Typenschild Anhänger rechts vorne Abb. 17 Böcker-Typenschilder am Gerät Aufzug Anhänger 1 Abnahmenummer (e1*…) 1 Typ 2 Baujahr 2 Weltfahrgestellnummer (V I N, 17 Stellen) 3 Seriennummer...
  • Seite 29 Schrägaufzug JUNIOR Technische Daten 3.2 Lage der Fahrgestellnummer beim Anhänger Die Fahrgestellnummer ist beim Anhänger vorne rechts an der Deichselaufnahme eingeschlagen. Abb. 18: Fahrgestellnummer 3.3 Kennzeichnung der Variante Die Typbezeichnung setzt sich aus der folgenden Kombination zusammen: HD 24 K / 0 - 7 größte Schiene kleinste Schiene Aufzug mit automatischer Knickschiene...
  • Seite 30 Schrägaufzug JUNIOR Geräteaufbau und Funktion 4.0 Geräteaufbau und Funktion 4.1 Allgemeine Beschreibung Fahrbare Aufzüge sind Anlegeaufzüge für den Materialtransport. Auf teleskopierbaren Schienen, die in der gewünschten Höhe an ein Gebäude angelegt werden, fährt ein Schlitten mit Lastaufnahmemittel.  Bedienungsanleitung der Lastaufnahmemittel beachten. Auf diesem wird die Last bis zum Endladepunkt nach oben oder unten gefahren.
  • Seite 31 Schrägaufzug JUNIOR Geräteaufbau und Funktion 4.2 Baugruppenbeschreibung 4.2.1 Anhänger O1 (JUD) (bis 750kg Achslast im angehängten Zustand) Abb. 19: Gesamtansicht Anhänger O (JUD) mit Elektromotor und elektrischer Bedienung Möbelaufzug Pos. Bezeichnung Bemerkung  Zugkugelkupplung  Kabeltrommel optional Stützrad Deichsel einschiebbar, Version mit Auflaufbremse optional Stützen hinten im Fahrzustand...
  • Seite 32 Schrägaufzug JUNIOR Geräteaufbau und Funktion Pos. Bezeichnung Bemerkung Elektrische Bedienung Steuerhebel Lastwinde im Schienenpaket  untere Verlängerung Abbildung zeigt Sonderausführung  Schlitten Abbildung zeigt Sonderausführung Pritsche  Verstellmechanismus Abbildung zeigt Sonderausführung 302010268...
  • Seite 33 Schrägaufzug JUNIOR Geräteaufbau und Funktion 4.2.2 Anhänger O2 (JUE) (von 750kg bis 3500kg Achslast im angehängten Zustand) Abb. 20: Gesamtansicht (1) Anhänger O (JUE) mit Benzinmotor und mechanischer Bedienung Bauaufzug Pos. Bezeichnung Bemerkung  Zugkugelkupplung  Auflaufeinrichtung Stützrad Deichsel einschiebbar Stützen hinten im Fahrzustand Deichselbolzen...
  • Seite 34 Schrägaufzug JUNIOR Geräteaufbau und Funktion Abb. 21: Gesamtansicht (2) Anhänger O (JUE) mit Benzinmotor und mechanischer Bedienung Pos. Bezeichnung Bemerkung Kopfstückräder Ausfahrwinde mit Sperrklinke Hydrauliköltank Motor-Start bei Elektrischer Bedienung am Schaltkasten Steuerhebel Lastwinde im Schienenpaket untere Verlängerung  Schlitten Abbildung zeigt Sonderausführung ...
  • Seite 35 Schrägaufzug JUNIOR Geräteaufbau und Funktion 4.2.3 LKW-Aufbau Abb. 22: Gesamtansicht LKW-Aufbau Pos. Bezeichnung Bemerkung Kopfstückräder ausziehbare Verlängerung Abbildung zeigt Sonderausführung  Lastaufnahmemittel Abbildung zeigt Sonderausführung  Schlitten Drehkranzsperre mechanisch hintere hydraulische Stützen Arretierungsbolzen am Drehkranz Steuerhebel Umschalthebel Schlittenbetrieb / Stützenbetrieb Steuerhebel Stützen Antriebsaggregat hier E-Motor alternativ Verbrennungsmotor,...
  • Seite 36 Schrägaufzug JUNIOR Transport 5.0 Transport 5.1 Übergabe/Lieferung Gerät bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen. Bei äußerlich erkennbarem Transportschaden Gerät nicht oder nur unter Vorbehalt entgegennehmen. Schadensumfang schriftlich vermerken. Reklamation einleiten. Verdeckte Mängel sofort nach Erkennen reklamieren, da Schadenersatzansprüche nur innerhalb der geltenden Reklamationsfristen angemahnt werden können.
  • Seite 37 Schrägaufzug JUNIOR Transport WARNUNG! Verletzungsgefahr! Unkontrollierte Bewegungen des Schienenpaketes während der Fahrt können zu Personen- und Sachschäden führen! – Vor Transportbeginn das Schienenpaket auf korrekte Befestigung prüfen! WARNUNG! Gefahr durch überladenes Fahrzeug! Bei dem Fahrzeugtyp JUD Variante A12 und den Varianten Bxx (technisch zulässige Gesamtmasse 750 kg) (siehe Typenschild) darf die Pritsche nicht auf dem Aufzug transportiert werden.
  • Seite 38 Schrägaufzug JUNIOR Transport 5.2.1 Transport als Anhänger Abb. 23: Prüfungen vor dem Transport Folgende Prüfungen sind notwendig, ggf. muss der beschriebene Zustand hergestellt werden. Dazu sind die entsprechenden Kapitel dieser Anleitung anzuwenden. Schienenpaket liegt vollständig in der Aufnahme. Schlitten muss mit Sicherungsseil gesichert sein. Beide Seiten des Seils müssen sicher befestigt und das Seil muss gespannt sein.
  • Seite 39 Schrägaufzug JUNIOR Transport 5.2.2 Transport als LKW Abb. 24: LKW in Transportstellung Folgende Prüfungen sind notwendig, ggf. muss der beschriebene Zustand hergestellt werden. Dazu sind die entsprechenden Kapitel dieser Anleitung anzuwenden Schienenpaket liegt vollständig in der Aufnahme. Schlitten muss mit Sicherungsseil gesichert sein. Beide Seiten des Seils müssen sicher befestigt und das Seil muss gespannt sein.
  • Seite 40 Schrägaufzug JUNIOR Transport 5.2.3 Motorhaube prüfen (nur Verbrennungsmotor) Motorhaube auf festen Sitz prüfen Schloss prüfen. 5.2.4 Mechanische Fernbedienung prüfen (optional): Abb. 25: Fernbedienung prüfen 1. Mechanische Fernbedienung auf korrekten Sitz prüfen. 2. Prüfen, ob der Stab korrekt in der Aufnahmelasche steckt 3.
  • Seite 41 Schrägaufzug JUNIOR Transport 5.3 Ankuppeln beim Anhänger WARNUNG! Personen- und Sachschaden! Fehlerhaft gesichertes und montiertes Gerät führt zum Verlust des Gerätes. Ein Verlust des Gerätes kann zu schweren Personen- und Sachschäden führen. – Vor Fahrtbeginn auf korrekte Montage achten! WARNUNG! Beschädigung des Zugfahrzeugs! Durch den optimierten Abstand der Deichsel nach vorne kann es je nach Breite des Zugfahrzeugs und Lage der Kugelkupplung in eng gefahrenen Kurven zum Kontakt des Anhängers mit dem Zugfahrzeug kommen.
  • Seite 42 Schrägaufzug JUNIOR Transport ACHTUNG! Sachschaden! Mitlaufendes oder aufsetzendes Stützrad während des Transportes führt zu Sachschäden! – Vor Fahrtbeginn Position des Stützrades prüfen! ACHTUNG! Sachschaden! Falsch eingestellte höhenverstellbare Deichsel kann während des Transports zu schweren Sachschäden führen! – Vor Fahrtbeginn prüfen, ob bei angehängtem Gerät eine Bodenfreiheit von mindestens 180 mm gewährleistet werden kann.
  • Seite 43 Schrägaufzug JUNIOR Transport Abb. 27: angekuppelter Anhänger Vor dem Ankuppeln an das Zugfahrzeug, siehe „Vor dem Transport“. 1. Hebel hochklappen ggf. Sicherungshebel betätigen und festhalten. Anhänger an Zugfahrzeug ankuppeln. Hebel bis Anschlag herunterdrücken 2. beide Verschleißindikatoren am Hebel müssen „grün“ anzeigen 3.
  • Seite 44 Schrägaufzug JUNIOR Transport 5.4 Während des Transports WARNUNG! Personen- und Sachschaden! Umkippen des Gerätes kann zu schweren Personen- und Sachschäden führen! Deshalb immer beachten: – Geschwindigkeit in Kurven deutlich verringern. – Geschwindigkeit in engen Kurven (z.B. Kreisverkehr, Abbieger) auf unter 25km/h verringern –...
  • Seite 45 Schrägaufzug JUNIOR Transport 5.5 Abkuppeln, Abstellen WARNUNG! Personen- und Sachschaden! Unkontrolliertes Rollen des Gerätes kann zu schweren Personen- und Sachschäden führen. Beim Abstellen des Gerätes immer folgende Tätigkeiten durchführen: – Handbremse betätigen. – Hemmschuhe verwenden. WARNUNG! Personen- und Sachschaden! Umkippen des Gerätes kann zu schweren Personen- und Sachschäden führen. Beim Abstellen des Gerätes immer folgende Tätigkeiten durchführen: –...
  • Seite 46 Schrägaufzug JUNIOR Transport 5.5.1 Abkuppeln und Abstellen Anhänger Abb. 28: Abgestelltes Fahrzeug 1. Bremshebel anziehen (in Richtung Gerät). 2. Hemmschuhe aus der Halterung ziehen und beide Räder entgegen der Hangrichtung mit Hemmschuh unterkeilen 3. Arbeitsschritt auf der gegenüberliegenden Fahrzeugseite wiederholen. 4.
  • Seite 47 Schrägaufzug JUNIOR Transport 5.6 Teleskopachse (optional) nur Anhänger Um eine geringe Durchfahrtsbreite von ca. 90 cm zu erreichen, müssen zusätzlich die vorderen Stützen vollständig herausgezogen und abgenommen werden, siehe „Stützen abbauen“. Falls notwendig, muss das Lastaufnahmemittel abgenommen werden, siehe Zulieferdokumentation „Anhang“. WARNUNG! Personen- und Sachschaden! Umkippen des Gerätes während der Fahrt kann zu schweren Personenschäden bis zum Tode und zu schweren Sachschäden führen.
  • Seite 48 Schrägaufzug JUNIOR Transport 5.6.2 Ausziehen 1. alle 4 Schrauben (Pfeile) der Teleskopachse mit Werkzeugschlüssel (1) aus dem Werkzeugkasten lösen. 2. Schrauben auf der gegenüberliegenden Fahrzeugseite lösen. 3. Schnappstift (2) ziehen und festhalten. 4. beide Räder bis Anschlag einschieben und Schnappstift (2) loslassen. 5.
  • Seite 49 Schrägaufzug JUNIOR Transport 5.7 Teleskopdeichsel (nur Anhänger) ACHTUNG! Sachschaden! Beschädigung des Zugfahrzeugs bei eingezogener Teleskopdeichsel durch Kontakt mit dem Gerät möglich. – Vor Transportbeginn muss die Teleskopdeichsel vollständig herausgezogen werden! – Teleskopdeichsel nur bei abgekuppeltem Gerät ein- und austeleskopieren! Die Teleskopdeichsel ermöglicht bei beengten Platzverhältnissen ein Rangieren und Aufstellen des Gerätes.
  • Seite 50 Schrägaufzug JUNIOR Aufstellung 6.0 Aufstellung 6.1 Sicherheit 6.1.1 Warnung vor schwebenden Teilen WARNUNG! Lebensgefahr! Schwebende Lasten können herabfallen und zu schweren Verletzungen bis zum Tode führen. Bei Benutzung des Gerätes ist zu beachten: – Beim Transport mit Hebezeugen nie unter schwebende Lasten treten! –...
  • Seite 51 Schrägaufzug JUNIOR Aufstellung WARNUNG! Lebensgefahr! Kontakt mit Stromleitungen führen zu lebensgefährlichen Verletzungen. – Vor Einsatz des Gerätes auf ausreichend Abstand zu freihängenden stromführenden Kabeln einhalten, siehe „Schutzabstand zu Stromleitungen“. WARNUNG! Personenschaden! Bauteile können durch Quetschen zu Körperverletzungen führen. – Schutzkleidung tragen. –...
  • Seite 52 Schrägaufzug JUNIOR Aufstellung 6.1.3 Erreichbare Höhen mit dem Aufzug WARNUNG! Lebensgefahr! Umkippen des Gerätes kann zu schweren Personen- und Sachschäden führen. – Maßgebend für die erreichbaren Höhen ist immer das Belastungsschild am Aufzug! Abb. 34: Höhenmaße am Gebäude Die Tabelle enthält nur theoretische Werte bei Schräglage von 40°- 80° und Abstand vom Gebäude, die Erreichbarkeit hängt von der tatsächlichen Ausführung des Aufzuges und der Stützweiten ab.
  • Seite 53 Schrägaufzug JUNIOR Aufstellung 6.1.4 Schutzabstand zu Stromleitungen • Vorsicht bei Arbeiten in der Nähe von Oberleitungen. Durch Windeinwirkungen schwingen die Oberleitungen vertikal und horizontal. Dadurch ist eine Verlagerung der Gefahrenzone möglich. • Eine qualifizierte, Signale gebende Person muss beauftragt werden, den Abstand zu beobachten.
  • Seite 54 Schrägaufzug JUNIOR Aufstellung 6.1.5 Aufstellen HINWEIS! Bei Auswahl des Aufstellortes beachten, dass Passanten das Gerät ohne Hindernisse umgehen können. Falls notwendig, Teleskopdeichsel einschieben, siehe „Teleskopdeichsel“. ACHTUNG! Personen- und Sachschaden! Umkippen des Gerätes kann zu Personen- und Sachschäden führen. – Bei eingeschobener Teleskopdeichsel kann es zum Kontakt zwischen Gerät und Zugfahrzeug kommen.
  • Seite 55 Schrägaufzug JUNIOR Aufstellung 6.2 Aufzug aufbauen, ausrichten 6.2.1 Aufbauen und Ausrichten Anhänger WARNUNG! Lebensgefahr! Umstürzen des Gerätes kann zu lebensgefährlichen Verletzungen und hohen Sachschäden führen – Vor Aufstellen des Gerätes Untergrund auf erforderliche Festigkeit prüfen. Regen und Tauwetter können den Boden aufweichen. Tragfähigkeit des Bodens muss mindestens 0,2 N/mm betragen.
  • Seite 56 Schrägaufzug JUNIOR Aufstellung HINWEIS! Holzbohlen sollten immer untergelegt werden -auch auf Betonboden- um Beschädigungen am Boden zu vermeiden. Holzbohlen (2) mittig unter die Stützteller (1) legen. Mindestmaß der Holzbohlen beachten, siehe „Technische Daten“. Kurbeln (1) drehen, bis die Stützteller fest auf den Holzbohlen aufstehen und die Achse entlastet ist, die Reifen aber Abb.
  • Seite 57 Schrägaufzug JUNIOR Aufstellung 6.2.2 Aufbau und Ausrichten LKW ACHTUNG! Sachschaden! Vollständig angehobenes Fahrzeug führt zu schwerem Sachschaden! Darauf achten, dass die Räder des Fahrzeugs Bodenkontakt haben und die Achse entlastet ist. Wiederholte Missachtung kann zu schwerem Rahmenbruch führen! – Fahrzeug nicht mit der Abstützvorrichtung vollständig anheben. –...
  • Seite 58 Schrägaufzug JUNIOR Aufstellung 6.2.3 Mechanische Fernbedienung (optional) Abb. 43: Mechanische Fernbedienung Schnappstift (3) nach unten ziehen. Stange (1) aus dem Halter (2) herausziehen. Federstecker (5) herausziehen. Standfuß (4) aus Halterung herausziehen Kabel der mechanischen Fernbedienung aus dem Kabelhalter herausnehmen. Stange der mechanischen Fernbedienung (1) auf Standfuß...
  • Seite 59 Schrägaufzug JUNIOR Aufstellung 6.2.4 Verbrennungsmotor starten WARNUNG! Lebensgefahr! Feuergefährliche Betriebsstoffe und austretende Gase können sich entzünden und schwere Personen- und Sachschäden verursachen. – Rauchen, Feuer und offenes Licht ist verboten! WARNUNG! Lebensgefahr! Einatmen austretender Gase und Dämpfe kann zum Erstickungstod oder langfristig zu Gesundheitsschäden führen! –...
  • Seite 60 Schrägaufzug JUNIOR Aufstellung Abb. 45: Verbrennungsmotor Abb. 46: Grüner Start-Knopf Haubenschloss und Haube abnehmen Kraftstofffüllstand prüfen, falls notwendig auffüllen. HINWEIS! Nur Benzin-Kraftstoffe mit mind. 91 Oktan verwenden. E10 ist erlaubt  Motorölstand (1) prüfen, siehe Zulieferdokumentation „Anhang“. Hebel (2) für Kraftstoffhahn nach rechts drücken. Hebel (3) für Kaltstarteinrichtung nach links drücken.
  • Seite 61 Schrägaufzug JUNIOR Aufstellung 6.2.4.1 Betrieb mit Elektromotor WARNUNG! Gefahr durch elektrischen Strom! Die elektrischen Energien können schwerste Verletzungen verursachen. Bei Beschädigungen der Isolation oder einzelner Bauteile besteht Lebensgefahr. Daher: – Vor allen Arbeiten am Gerät den Netzstecker ziehen! – Netzanschlussleitungen vor jedem Gebrauch auf Beschädigungen prüfen. ACHTUNG! Sachschaden! Unterdimensionierte Stromkabel können zu schwerem Sachschaden führen! –...
  • Seite 62 Schrägaufzug JUNIOR Aufstellung 6.2.4.2 Sonderausstattung mit Frequenzumrichter Für den sicheren Betrieb des Aggregats empfehlen wir die Benutzung eines Speisepunktes für Kleinbaustellen Art. Nr.: 0000512046. HINWEIS! Der sanfte Anlauf verhindert auch bei niedrigen Außentemperaturen das Auslösen der Netzsicherung. Es sind folgende Zusatzfunktionen zu beachten: Vor Inbetriebnahme des Aufzugs auf der Baustelle Wahlschalter im Schaltkasten 2 des Junior Lifts auf...
  • Seite 63 Schrägaufzug JUNIOR Aufstellung 6.2.4.3 Elektromotor anschließen und starten ACHTUNG! Sachschaden! Unzureichende Leitungsquerschnitte und ungenügende Absicherung können zu Sachschaden führen! Deshalb: – Aufzug nicht über Steckdosen üblicher Hausinstallationen betreiben. – Aufzug nicht über einsteckbare Fehlerstromschutzschalter betreiben. – Stromversorgung muss mindestens 210 V betragen. Absicherung mit 16 A träge. –...
  • Seite 64 Schrägaufzug JUNIOR Aufstellung 6.3 Aufrichten, Ausfahren WARNUNG! Lebensgefahr! Umstürzen des Gerätes durch starken Wind und Windböen kann zu schwerem Personen- und Sachschaden führen! – Vor dem Aufrichten Wind beurteilen, siehe „Beaufort-Skala“. Falls notwendig das Wetteramt kontaktieren. – Windkräfte über Windstärke 6 (45 km/h) können zum Umstürzen des Gerätes führen.
  • Seite 65 Schrägaufzug JUNIOR Aufstellung ACHTUNG! Personenschaden! Motorenlärm kann zu Schädigungen des Gehörs führen. – Bei Arbeiten am Benzinmotor und beim Bedienen des Gerätes am Bedienpult ist Gehörschutz zu tragen! ACHTUNG! Personen- und Sachschaden! Unkontrolliertes Verdrehen des Geräteaufbaus kann zu Personen- und Sachschäden führen.
  • Seite 66 Schrägaufzug JUNIOR Aufstellung Sicherungsseil (1) abnehmen. HINWEIS! Bei Schienenwinkeln < 45° erst nach der Teleskopierung das Sicherungsseil abnehmen. Abb. 54: Sicherungsseil nur Ausführung LKW: a) Abschlussblech (1) gegen herunterfallen sichern. b) Sicherungssplinte (Pfeile) abnehmen. c) Abschlussblech (1) abnehmen. Abb. 55: Abschlussblech abnehmen Winkel der Führungsschienen auf seitlich montierten Belastungsschild (1) ablesen, siehe „Belastungsschild“.
  • Seite 67 Schrägaufzug JUNIOR Aufstellung Falls notwendig, Führungsschienen drehen. Hierfür Schnappstift (1) ziehen und festhalten. Führungsschienenpaket in die gewünschte Richtung drehen und Schnappstift einrasten lassen. HINWEIS! Abb. 58: Schnappstift Die im Regelfall benutzte 90 Grad Stellung ist markiert (Pfeil) abweichend LKW: a) Steckschlüssel aus Werkzeugkiste nehmen und auf Sechskant stecken.
  • Seite 68 Schrägaufzug JUNIOR Aufstellung Teleskopierung eindeutige Handzeichen abgesprochen werden. Hebel (2) zum Bediener ziehen. Hebel (2) zum Ausfahren der Führungsschienen ziehen und vorsichtig nach oben drücken. Zweite Person muss das Schienenpaket mittels Führungsseil führen und die Ausfahrhöhe des Schienenpaketes in Relation zum Anlegepunkt prüfen und den Bediener am Gerät informieren.
  • Seite 69 Schrägaufzug JUNIOR Aufstellung ACHTUNG! Sachschaden! Beim Anlegen der Führungsschienen an das Gebäude können Sachschäden entstehen. Unter Zuhilfenahme eines zweiten Bedieners die Führungsschiene mit Führungsseil an das Gebäude anlegen Zum Anlegen der Führungsschienen an den Anlegepunkt Hebel (1) ziehen und vorsichtig nach unten drücken Muss die Höhe korrigiert werden, wie folgt vorgehen: a) Informationen der zweiten Person...
  • Seite 70 Schrägaufzug JUNIOR Aufstellung ACHTUNG! Sachschaden! Gefahr der Beschädigung der unteren Verlängerung! Die untere Verlängerung darf nie freistehend ausgezogen sein. Bei einer Ausziehlänge > 1 m muss die Verlängerung mittig abgestützt werden. Schlitten auf 2,5 m hochfahren. Abb. 67: Untere Schienenverlängerung Holzbohle im Bereich der Schienenverlängerung auf den Boden legen.
  • Seite 71 Schrägaufzug JUNIOR Aufstellung bei Ausführung und Bedienen mit elektrischer Fernbedienung: Stopp- und Bremsschalter (Pfeile) verhindern beim Betrieb ein hartes Anhalten des Schlittens. Vor Arbeitsbeginn muss die am Schienenende und an der unteren Schienenverlängerung befindliche Schalterleiste der gewünschten Halteposition angepasst werden. d) Rändelschraube (1) lösen.
  • Seite 72 Schrägaufzug JUNIOR Aufstellung 6.4 Knickstück (nur Ausführung HD 24K/0-7) 6.4.1 Allgemein Abb. 71: Gesamtansicht Knickstück Schiene Abstützbock Das Knickstück hat ein Doppelgelenk. Damit kann im Bereich der Traufe die innerste Schiene abgeknickt werden so dass sie sich der Spitzdachschräge anpasst. Der Abknickwinkel beträgt maximal 44 Grad.
  • Seite 73 Schrägaufzug JUNIOR Aufstellung 6.4.2 Knickstück einrichten Vor dem Ausfahren und Anknicken des Knickstückes muss das Schienenpaket austeleskopiert und an der Traufe des Gebäudes fixiert sein, siehe „Aufstellen, Ausrichten“. Sicherstellen, dass der Auflagebock (1) ca. 40 cm über der Traufe (Pfeil) des Gebäudes anliegt.
  • Seite 74 Schrägaufzug JUNIOR Aufstellung Hebel (1) zum Bediener ziehen. Hebel (1) zum Ausfahren der Teleskopschienen vorsichtig ziehen, nach oben drücken und festhalten, bis die Knickschiene vollständig austeleskopiert ist. Abb. 76: Schienenpaket ausfahren Die Klinkensperre der Ausfahrwinde lösen (Pfeil) und während des Abknickens festhalten.
  • Seite 75 Schrägaufzug JUNIOR Aufstellung Prüfen, ob das Drahtseil (Pfeil) entlastet ist. Falls notwendig Hebel zum Absenken erneut für 2 Sekunden betätigen. Bedienung des Lastaufnahmemittels, siehe „Bedienung Schlitten“. Optional ist die integrierte Ausziehschiene der Knickschiene ausziehbar. Abb. 78: Drahtseil prüfen Falls notwendig nachfolgende Schritte ausführen: Schlitten mit Hebel (1) der mechanischen Fernbedienung...
  • Seite 76 Schrägaufzug JUNIOR Aufstellung Zeitgleich muss der Bediener am Gerät den Hebel (1) zum Erzeugen eines Schlaffseils weiter in Richtung „Senken“ betätigen und festhalten bis die benötigte Ausziehlänge erreicht ist. ACHTUNG! Sachschaden! Eine nicht korrekt verriegelte Schienenverriegelung kann zu Sachschaden führen! –...
  • Seite 77 Schrägaufzug JUNIOR Aufstellung 6.5 Aufzug mit Knickstück im geraden Einsatz ACHTUNG! Sachschaden! Eine ganz ausgefahrene Knickschiene darf nicht im geraden Einsatz betrieben werden. Führungsschienen 7-2 ausfahren (siehe Kap. 6.3). Das Schienenpaket verriegeln (siehe Kap. 6.4.2 Punkt 3). Die Knickschiene 0 und 1 bis zur erforderlichen Ausfahrlänge ausfahren.
  • Seite 78 Schrägaufzug JUNIOR Aufstellung 6.6 Belastungsschild (Beispiel zum Ablesen) Abb. 84: Beispiel Belastungsschild Kippgefahrgrenze bei bis zu 90° gedrehtem Schienenpaket bis max. 13 m freistehend 90° gedreht ausfahrbar bis 15,5 m mit 250 kg beladbar bis max. 15,5 m freistehend über die Achse ausfahrbar bis 18 m mit 200 kg beladbar bis 19,5 m mit 150kg beladbar.
  • Seite 79 Schrägaufzug JUNIOR Aufstellung 6.7 Belastung und Abstützung der Ausziehschiene HD 24K/0-7 max. Last siehe Arbeitsdiagramm Abb. 85: Belastung und Abstützung bei max. Last – Wird die Knickschiene nach 3000 mm und am Kopfstück abgestützt, so darf die Knickschiene mit max. Last, abhängig vom Aufrichtewinkel und der Ausfahrlänge des Schienenpakets (siehe Belastungsschild) befahren werden.
  • Seite 80 Schrägaufzug JUNIOR Bedienung 7.0 Bedienung 7.1 Verhalten des Bedienpersonals Der Bediener darf beim Aufstellen, Abbauen und dem Betrieb des Aufzugs keiner anderen Tätigkeit nachgehen. Jeder Bediener ist für die unter seiner direkten Bedienung ausgelösten Betriebsabläufe verantwortlich Der Bediener muss fahrende Lasten beaufsichtigen. Ist ein Warnschild am Schalter oder an den Starterelementen für den Motor angebracht, darf der Bediener den Schalter nicht betätigen oder den Motor starten, bis das Schild von der beauftragten Person abgenommen worden ist.
  • Seite 81 Schrägaufzug JUNIOR Bedienung 7.3 Maßnahmen bei Arbeitsunterbrechungen Es muss immer sichergestellt sein, dass Unbefugte den Aufzug nicht betreiben können! 7.3.1 Maßnahmen bei Arbeitspausen Vor Arbeitspausen müssen nachfolgende Tätigkeiten ausgeführt werden: – Lastaufnahmemittel bis zum Boden fahren. – Lastaufnahmemittel entladen. – Motor ausschalten und gegen Wiedereinschalten sichern.
  • Seite 82 Schrägaufzug JUNIOR Bedienung 7.4 Bedienung Schlitten WARNUNG! Lebensgefahr! Schwebende Lasten können herabfallen und zu schweren Verletzungen bis zum Tode führen. – Beim Transport mit Hebezeugen nie unter schwebende Lasten treten! WARNUNG! Lebensgefahr! Herausfallen aus dem Lastaufnahmemittel führt zu schweren bis tödlichen Körperverletzungen.
  • Seite 83 Schrägaufzug JUNIOR Bedienung WARNUNG! Personenschaden! Hineingreifen in die Seilwinde und Anfassen der Stahlseile bei laufendem Gerät führt zu mittleren bis schweren Personenschäden! – Hineingreifen in Öffnungen der Seilwinde und Anfassen der Stahlseile verboten. ACHTUNG! Personen- und Sachschaden! Stolpern und Fallen über ausgezogene Stützen können zu Personen- und Sachschäden führen.
  • Seite 84 Schrägaufzug JUNIOR Bedienung Schlittenbedienung mit mechanischer Fernbedienung (optional): Fangvorrichtung prüfen, siehe „Fangvorrichtung prüfen“. Schlitten mit Hebel (1) der mechanischen Fernbedienung vorsichtig bedienen. Hochfahren: linke Seite des Hebels (1) nach unten drücken. Herunterfahren: rechte Seite des Abb. 89: Bedienhebel Schlitten Hebels (1) nach unten drücken. Schlittenbedienung mit elektrischer Fernbedienung (optional): Hebel (1) umklappen.
  • Seite 85 Schrägaufzug JUNIOR Bedienung Funktion Totmann / Automatikbetrieb (optional): WARNUNG! Lebensgefahr! Unkontrolliertes Bewegen des Schlittens kann zu schweren Körperverletzungen bis hin zum Tode führen! - Lastaufnahmemittel nur im kontrollierten Zustand bewegen. - Mindestabstand von 3 Meter einhalten. Bei Geräteausführung mit „Selbsthaltungs-Schaltung“ kann die automatische Schlittenfahrt aktiviert werden.
  • Seite 86 Schrägaufzug JUNIOR Bedienung (Nur bei Ausführung mit E-Motor): Schlüsselschalter (3): HINWEIS! Schlüsselschalter (3) muss beim Aufrichten/Ausfahren des Gerätes auf „Aus“ stehen! • Zum Aktivieren der E-Motor-Automatik Schlüsselschalter (3) auf „An“ stellen. • Sobald nun ein Fahrbefehl aktiviert wird, schaltet der E-Motor ein. Nach dem Erreichen der Endlage des Schlittens, schaltet der E-Motor automatisch ab.
  • Seite 87 Schrägaufzug JUNIOR Abbau 8.0 Abbau 8.1 Knickstück abbauen (nur Ausführung HD 24K/0-7) WARNUNG! Personenschaden! Hineingreifen in die Seilwinde und Anfassen der Stahlseile bei laufendem Gerät führt zu leichten bis mittleren Personenschaden! – Hineingreifen in Öffnungen der Seilwinde und Anfassen der Stahlseile verboten. ACHTUNG! Sachschaden! Vor dem Einteleskopieren des Knickstückes unbedingt auf die Windverhältnisse achten! Hierbei unbedingt die Aufbauhinweise im Anhang III Beaufort-Skala...
  • Seite 88 Schrägaufzug JUNIOR Abbau Zweiter Bediener muss die Verriegelung (1) der integrierten Ausziehschiene heben und festhalten. Zeitgleich die Ausziehschiene zurück in die Grundschiene schieben. Abb. 96: Verriegelung Ausziehschiene Verriegelung (1) loslassen. Prüfen, dass die Verriegelung (1) korrekt und vollständig in eine Sprosse (Pfeil) greift.
  • Seite 89 Schrägaufzug JUNIOR Abbau Hebel (1) zum Bediener ziehen. Hebel (1) zum Hochklappen der Teleskopschiene vorsichtig nach oben drücken und festhalten, bis das Schienenpaket des Knickstückes vollständig hochgeklappt ist. Hebel (1) loslassen. Abb. 99: Schienenpaket einfahren Die Klinkensperre der Ausfahrwinde lösen (Pfeil) und beim Einfahren der Knickschiene festhalten.
  • Seite 90 Schrägaufzug JUNIOR Abbau 8.2 Gerät abbauen WARNUNG! Lebensgefahr! Umstürzen des Gerätes kann zu schweren Personen- und Sachschäden bis hin zum Tode führen! Kippgefahr durch Fehlbedienung! Durch das hohe Eigengewicht des Schienenpaketes muss nachfolgendes dringend beachtet werden: – Niemals die angegebenen Werte der Kippgefahrgrenze überschreiten! –...
  • Seite 91 Schrägaufzug JUNIOR Abbau WARNUNG! Personenschaden! Hineingreifen in die Seilwinde und Anfassen der Stahlseile bei laufendem Gerät führt zu leichten bis mittleren Personenschaden! – Hineingreifen in Öffnungen der Seilwinde und Anfassen der Stahlseile verboten. HINWEIS! Vor dem Abbau des Gerätes das Lastaufnahmemittel von Gegenständen und grobem Schmutz befreien.
  • Seite 92 Schrägaufzug JUNIOR Abbau Hebel (1) zum Bediener ziehen. Hebel (1) zum Entfernen der Führungsschienen vom Gebäude vorsichtig nach rechts drücken, bis der Aufzug frei steht. Hebel (2) zum Bediener ziehen. Hebel (2) für 3 Sekunden bis Anschlag nach rechts drücken, anschließend Hebel (1) nach links drücken und festhalten, bis das Schienenpaket vollständig eingefahren ist.
  • Seite 93 Schrägaufzug JUNIOR Abbau ACHTUNG! Sachschaden! Falsche Positionierung des Schnappstiftes kann zu Sachschäden führen. Schnappstift muss in die mit Pfeil gekennzeichnete Position einrasten. Hebel (1) zum Auflegen des Schienenpakets zum Bediener ziehen und dann vorsichtig nach links drücken und festhalten. Abb. 107 Auflegen Bei Erreichen der Aufnahme (Pfeil) den Hebel noch 2 Sekunden lang festhalten, dann loslassen.
  • Seite 94 Schrägaufzug JUNIOR Abbau ACHTUNG! Sachschaden! Bei Verlust des Sicherungsseils dieses nur durch ein originales Bauteil mit entsprechender Länge ersetzen! Sicherungsseil (1) montieren. Falls notwendig, Schlitten etwas hochfahren. Zum Spannen vom Sicherungsseil (1) Schlitten langsam nach oben fahren. Abb. 109: Sicherungsseil ACHTUNG! Sachschaden! Brennbare Betriebsmittel und Gase können sich entzünden und zu schweren Personen-...
  • Seite 95 Schrägaufzug JUNIOR Abbau Motor abkühlen lassen. Motorhaube (1) montieren. Montagehaken (Pfeil) müssen in das Grundchassis greifen. Schloss in Motorhaube einhängen und schließen Abb. 112: Motorhaube montieren Abb. 113: Mechanische Fernbedienung (optional) Standfuß (4) aus Halterung einstecken und mit Federstecker (5) sichern Schnappstift (2) nach unten ziehen.
  • Seite 96 Schrägaufzug JUNIOR Abbau 8.3 Stützen abbauen 8.3.1 Ausführung Anhänger Stützrad bis Mitte herunterkurbeln, siehe „Vor dem Transport“. Alle Stützen mit Kurbel bis Anschlag hochkurbeln. Holzbohlen aus Gefahrenbereich entfernen. Federriegel (1) an den Aufnahmen der hinteren Stützen herausdrehen. Hintere Stützen aus den Aufnahmen herausziehen.
  • Seite 97 Schrägaufzug JUNIOR Abbau 8.3.2 Ausführung LKW Federriegel (1) herausdrehen. Stütze (2) bis Anschlag einschieben. Federriegel (1) in die Stütze eindrehen. Auf korrekte Verriegelung achten! Sicherungssplint (3) herausziehen. Bolzen (Pfeil) herausziehen. Stütze (2) bis Anschlag hochheben. Bolzen (Pfeil) einsetzen. Sicherungssplint (3) abnehmen. Hydraulikleitungen der hinteren Stützen in den Halter einhängen.
  • Seite 98 Schrägaufzug JUNIOR Lagerung 9.0 Lagerung Wird das Gerät über einen längeren Zeitraum nicht benutzt, nachfolgende Arbeitsschritte ausführen: – Gerät gründlich reinigen. – Reifendruck um 0,5 bar erhöhen. – Alle beweglichen Teile mittels Schmiernippel fetten (Drehverbindung). –  Antriebsmotor, Achse und Auflaufeinrichtung nach Vorschriften des Herstellers lagerfähig machen, siehe „Anhang“.
  • Seite 99 Schrägaufzug JUNIOR Wartung 10.0 Wartung 10.1 Allgemeines Böcker-Aufzüge sind wartungsarm und bedienerfreundlich konstruiert. Zur Erhaltung der Sicherheit im Betrieb, der Funktion und der Garantie, sind regelmäßige Kontrollen durch die Bediener und regelmäßige Wartungen durch Fachpersonal unverzichtbar. Beachten Sie die nationalen Vorschriften über Prüfungen für mobile Schrägaufzüge und für Fahrzeuge.
  • Seite 100 Schrägaufzug JUNIOR Wartung ACHTUNG! Sachschaden! Durch falsche Lagerung oder ungenügende Reinigung können Schäden an den verzinkten bzw. lackierten Oberflächen entstehen. – Nach jeder Fahrt oder jedem Transport (z. B. auf LKW) in den Wintermonaten Gerät mit klarem Wasser gründlich reinigen, ggf. mit Dampfstrahler. ACHTUNG! Dabei hydraulische oder elektrische Komponenten auslassen! Diese müssen per Hand gereinigt werden! –...
  • Seite 101 Schrägaufzug JUNIOR Wartung 10.2 Regelmäßige Kontrollen durch den Bediener 10.2.1 Vor jeder Fahrt im Straßenverkehr HINWEIS! Eine ausführliche Beschreibung der Tätigkeiten finden Sie in „Vor der Fahrt“. Beleuchtung Vollständigkeit, Beschädigungen, Funktion und Sauberkeit Reifen Beschädigungen, Profiltiefe und Luftdruck Abreißseil Beschädigungen Sicherungsseil Beschädigungen, richtige Länge, Pfeile an Schlitten und Schiene am Schlitten...
  • Seite 102 Schrägaufzug JUNIOR Wartung 9. alle Rollen (Pfeile) auf Beschädigungen prüfen. 10. Fangvorrichtung Schlitten prüfen, siehe „Fangvorrichtung prüfen“. Abb. 120: Schlitten 10.2.3 Fangvorrichtung prüfen WARNUNG! Lebensgefahr! Unkontrollierte Bewegung von Schlitten und Schienenpaket kann zu schweren körperlichen Verletzungen bis zum Tode führen. –...
  • Seite 103 Schrägaufzug JUNIOR Wartung 1. Schienenpaket aufrichten, siehe „Aufstellen“. 2. Untere Schienenverlängerung herunterziehen, siehe „Aufstellen“. 3. Schlitten auf die unteren Gummipuffer (Pfeil) fahren, siehe „Bedienung Schlitten“. 4. Steuerhebel „Senken“ erneut kurzzeitig betätigen, bis ca. 10 cm Seil von der Seilwinde abgespult worden ist. Abb.
  • Seite 104 Schrägaufzug JUNIOR Wartung 10.3 Betriebsstundenzähler Im Schaltkasten am Motor befindet sich der Betriebsstundenzähler. Mit Hilfe des Betriebsstundenzählers können die Anweisungen der Wartungstabelle zeitgerecht ausgeführt werden. Abb. 125: Betriebsstundenzähler 10.4 Regelmäßige Wartung durch Fachpersonal Die regelmäßigen Wartungen müssen im Prüfbuch dokumentiert werden, ansonsten erlischt die Haftung und Gewährleistung des Herstellers.
  • Seite 105 Schrägaufzug JUNIOR Wartung Die monatlichen und halbjährlichen Prüfungen können durch geschultes, qualifiziertes Fachpersonal vor Ort durchgeführt werden. Jährliche Prüfungen müssen durch Sachkundige durchführt werden Dokumente und Beschilderung ⚫ ⚫ Prüfbuch (siehe Anhang) Vollständigkeit/Lesbarkeit ⚫ ⚫ Bedienungsanleitung Vollständigkeit/Lesbarkeit Beschilderung Prüfen auf Vollständigkeit und ⚫...
  • Seite 106 Schrägaufzug JUNIOR Wartung Die monatlichen und halbjährlichen Prüfungen können durch geschultes, qualifiziertes Fachpersonal vor Ort durchgeführt werden. Jährliche Prüfungen müssen durch Sachkundige durchführt werden Auflaufbremse Stoßdämpfer prüfen, Schmierdienst, ⚫ ⚫ Befestigung und Spiel prüfen, siehe Zulieferdokumentation Kugeldurchmesser ⚫ Bremszüge Sichtkontrolle auf Beschädigung, ⚫...
  • Seite 107 Schrägaufzug JUNIOR Wartung Die monatlichen und halbjährlichen Prüfungen können durch geschultes, qualifiziertes Fachpersonal vor Ort durchgeführt werden. Jährliche Prüfungen müssen durch Sachkundige durchführt werden Schienenpaket und Seile Schweißnähte Sichtprüfung auf Beschädigungen, ⚫ ⚫ Verformung, Risse und Korrosion, Funktionsprüfung ⚫ ⚫ Lagerstellen abschmieren Schienenprofile und...
  • Seite 108 Schrägaufzug JUNIOR Wartung Die monatlichen und halbjährlichen Prüfungen können durch geschultes, qualifiziertes Fachpersonal vor Ort durchgeführt werden. Jährliche Prüfungen müssen durch Sachkundige durchführt werden Fallbremse Funktion nach 10.2.3 prüfen, Feder auf ⚫ ⚫ Beschädigungen, Sauberkeit und Funktion prüfen Antrieb siehe Zulieferdokumentation „Motor“ Benzinmotor Bowdenzüge Prüfung auf Funktion, bei Bedarf...
  • Seite 109 Schrägaufzug JUNIOR Wartung Die monatlichen und halbjährlichen Prüfungen können durch geschultes, qualifiziertes Fachpersonal vor Ort durchgeführt werden. Jährliche Prüfungen müssen durch Sachkundige durchführt werden Elektrokabel Sichtkontrolle auf Beschädigungen, ⚫ ⚫ Befestigung Elektrische Sichtkontrolle auf Korrosion und festen ⚫ ⚫ Verbindungen Sitz, Schutzleiter prüfen Funktion des Aufzugs ⚫...
  • Seite 110 Schrägaufzug JUNIOR Wartung Die monatlichen und halbjährlichen Prüfungen können durch geschultes, qualifiziertes Fachpersonal vor Ort durchgeführt werden. Jährliche Prüfungen müssen durch Sachkundige durchführt werden Schmierung Schmierstoff A), siehe „Betriebs- und Schmierstoffe“ Hydraulikanlage nach Bedarf, Schmierstoff C), siehe „Betriebs- und Gelenklager Schmierstoffe“...
  • Seite 111 Schrägaufzug JUNIOR Wartung 10.5 Erstprüfung vor Auslieferung Der Aufzug wurde während der Produktion einer eingehenden Prüfung unterzogen. Schienen und Winden wurden mit einer Überlast von 25 % gefahren. Die Lastwinde mit einem Koeffizienten von 1,1 getestet. Unmittelbar vor der Auslieferung wird das Gerät nochmals einer Werksprüfung unterzogen.
  • Seite 112 Schrägaufzug JUNIOR Wartung 10.7 Betriebs- und Schmierstoffe ACHTUNG! Sachschaden! Altöl, leere Ölbehälter und Gebinde, Schmierstoffe, Reinigungs- und Lösungsmittel sind nach den örtlich gesetzlichen Bestimmungen umweltgerecht zu entsorgen. – Die Gefahrstoffe dürfen nicht in den Boden oder in die Kanalisation gelangen. ACHTUNG! Sachschaden! Falsche Wahl von Schmierstoffen hat schweren Sachschaden zur Folge.
  • Seite 113 Schrägaufzug JUNIOR Wartung 10.9 Batterie ersetzen Die Batterie ist nur bei Benzinmotor-Geräten mit Elektrostarter verbaut. Kann der Motor nicht oder nur unzuverlässig gestartet werden, ist die Batterie zu prüfen, ggf. zu ersetzen. WARNUNG! Kurzschluss kann zu Beschädigungen der Elektrik führen! Unbedingt nachfolgende Abfolge einhalten! 1.
  • Seite 114 Schrägaufzug JUNIOR Wartung 10.10 Reserverad, Radwechsel Bei defekten oder abgenutzten Reifen müssen diese ersetzt werden. Bei Transportfahrten muss ein defektes Rad durch das optional erhältliche Ersatzrad gewechselt werden. 1. Radschrauben (Pfeil) des zu wechselnden Rades Werkzeug leicht lösen. 2. Anhänger mit Stützen hochkurbeln. 3.
  • Seite 115 Schrägaufzug JUNIOR Wartung 10.11 Anzugsdrehmomente ACHTUNG! Sachschaden! Selbstständig lösende Schrauben führen zu Sachschaden. Nachfolgende Auflistung befolgen: – Selbstsichernde Muttern sind nach Demontage zu erneuern. – Anziehdrehmomente regelmäßig mit Drehmomentschlüssel kontrollieren. – Anzugsdrehmomente der Schraubverbindungen müssen nach 100 km Fahrstrecke kontrolliert werden. Bei Bedarf müssen die Schrauben auf die geforderten Werte nachgezogen werden.
  • Seite 116 Schrägaufzug JUNIOR Störungen 11.0 Störungen 11.1 Sicherheitshinweise ACHTUNG! Sachschaden! Eine unsachgemäße Störungsbeseitigung kann zu schweren Personen- und/oder Sachschäden führen. – Störungen dürfen nur von ausgebildetem und autorisiertem Fachpersonal beseitigt werden! 11.2 Störungstabelle 11.2.1 Ausführung mit Elektromotor Störung mögliche Ursache Abhilfe Elektromotor läuft Not-Aus-Taster nicht entriegelt Not-Aus-Taster entriegeln...
  • Seite 117 Schrägaufzug JUNIOR Störungen Störung mögliche Ursache Abhilfe Lastwinde hebt die Pritsche überladen bis zulässige Nutzlast entladen max. Nutzlast nicht Not-Aus-Taster betätigen und Betriebsdruck zu gering Betriebsdruck von Fachpersonal neu einstellen lassen Not-Aus-Taster betätigen und Ölmotor defekt Ölmotor von Fachpersonal austauschen lassen. Not-Aus-Taster betätigen und Hydraulikpumpe defekt Hydraulikpumpe von Fachpersonal...
  • Seite 118 Schrägaufzug JUNIOR Störungen 11.2.2 Ausführung mit Verbrennungsmotor Störung mögliche Ursache Abhilfe Verbrennungs- Kein Benzin im Tank Benzin auffüllen motor läuft nicht Benzinhahn geschlossen Benzinhahn öffnen Benzinhahn war während der Fahrt im Straßenverkehr geöffnet Not-Aus-Taster nicht entriegelt Not-Aus-Taster entriegeln Motoröl nachfüllen, siehe Zu wenig Motoröl Zulieferdokumentation „Anhang“...
  • Seite 119 Schrägaufzug JUNIOR Störungen 11.2.2.1 Not-Start-Funktion Verbrennungsmotor (Ausführung ohne E-Motor) HINWEIS! Der Notstart sollte lediglich dazu verwendet werden, das Arbeitsgerät abzubauen! 1. Motor mindestens 1 Mal wie unter Punkt 6.2.4 beschrieben versuchen zu starten. Springt der Motor aufgrund fehlender Batteriespannung nicht an, Punkte 2 &...
  • Seite 120 Schrägaufzug JUNIOR Zubehör 12.0 Zubehör Optional können folgende Artikel bestellt werden: • Mechanische Fernbedienung, bestehend aus Stab (1) mit Bedienhebel und NOT-AUS-Schalter und einem Standfuß (2). Abb. 133: Mechanische Fernbedienung • Kopfstückräder (Pfeile) zum Verhindern von Beschädigungen am Gebäude. • ...
  • Seite 121 Schrägaufzug JUNIOR Zubehör • Stützrad mit Pinstop (Pfeil) Abb. 136: Stützrad • Kniestück (1) in Verbindung mit Aufzug und Schienenverlängerungen nach Wahl. Abb. 137: Kniestück Des Weiteren: – Alu-Rohrstützen zur Schienenabstützung, verstellbar von 2,85 – 5,30 m – verstellbarer Dachlattenbock zur Auflage des Schienenpaares auf dem Dach –...
  • Seite 122 Schrägaufzug JUNIOR Anhang I Checkliste Einweisung Anhang I Checkliste Einweisung Aufzugstyp: Fahrgestellnr.: Einweisungspunkt Bestimmungsgemäße Verwendung gem. der Bedienungsanleitung Sicherheits- und Gefahrenhinweise gem. der Bedienungsanleitung; insbesondere • das Verbot des Personentransports • der Beachtung der Windverhältnisse und deren Einfluss • der Standsicherheit •...
  • Seite 123 Schrägaufzug JUNIOR Anhang II Mitgeltende Unterlagen Anhang II Mitgeltende Unterlagen – Ersatzteilliste – Bedienungsanleitung Lastaufnahmemittel – Bedienungsanleitung Honda-Motor – Bedienungsanleitung AL-KO Auflaufeinrichtung – Bedienungsanleitung AL-KO Radbremse – Bedienungsanleitung Schienenverlängerung und Kniestück (optional) – Hydraulikplan – COC bei Anhängern – Bedienungsanleitung LKW 302010268...
  • Seite 124 Schrägaufzug JUNIOR Anhang III Beaufort-Skala Anhang III Beaufort-Skala Beaufort km/h/kn Auswirkung Montage/ Betrieb im Binnenland Demontage ✓ ✓ <1 /<1 Rauch steigt gerade empor Windstille ✓ ✓ Windrichtung ist nur durch Rauch 1-5 / 1-3 leichter Zug erkennbar ✓ ✓ Wind ist im Gesicht fühlbar, Säuseln 6-11 / 4-7 leichte Brise...
  • Seite 125 Schrägaufzug JUNIOR Anhang IV Konformitätserklärung Anhang IV Konformitätserklärung 302010268...
  • Seite 126 Schrägaufzug JUNIOR Anhang V Prüfbuch Anhang V Prüfbuch Prüfungen des Geräts sind in Abstand von höchstens einem Jahr durch einen Sachkundigen zuführen und nachstehend – oder in einem separaten Prüfbuch, das durch den Eigentümer erstellt wird - schriftlich zu dokumentieren. Die Führung des Prüfbuchs, die Einhaltung der Fristen und die Auswahl des Sachkundigen liegt in der Verantwortung des Eigentümers des Geräts Sachkundig ist, wer durch seine fachliche Ausbildung und nachgewiesene Erfahrung...
  • Seite 127 Schrägaufzug JUNIOR Anhang V Prüfbuch Sachkundigenprüfung „Aufzug“ Gerätnummer: __ __ __ __ __ __ Betriebsstunden: Datum: Der Böcker-Anlegeaufzug wurde nach dem Wartungsplan und den aktuellen Vorschriften eingehend geprüft. Es wurden keine Mängel festgestellt Festgestellte Mängel wurden beseitigt. Es wurden folgende Mängel festgestellt und nicht beseitigt: ______________________________________________________________________________ ______________________________________________________________________________ Eine Nachprüfung ist nicht erforderlich...
  • Seite 128 Schrägaufzug JUNIOR Anhang V Prüfbuch Sachkundigenprüfung „Aufzug“ Gerätnummer: __ __ __ __ __ __ Betriebsstunden: Datum: Der Böcker-Anlegeaufzug wurde nach dem Wartungsplan und den aktuellen Vorschriften eingehend geprüft. Es wurden keine Mängel festgestellt Festgestellte Mängel wurden beseitigt. Es wurden folgende Mängel festgestellt und nicht beseitigt : ______________________________________________________________________________ ______________________________________________________________________________ Eine Nachprüfung ist nicht erforderlich...
  • Seite 129 Schrägaufzug JUNIOR Anhang V Prüfbuch Sachkundigenprüfung „Aufzug“ Gerätnummer: __ __ __ __ __ __ Betriebsstunden: Datum: Der Böcker-Anlegeaufzug wurde nach dem Wartungsplan und den aktuellen Vorschriften eingehend geprüft. Es wurden keine Mängel festgestellt Festgestellte Mängel wurden beseitigt. Es wurden folgende Mängel festgestellt und nicht beseitigt : ______________________________________________________________________________ ______________________________________________________________________________ Eine Nachprüfung ist nicht erforderlich...
  • Seite 130 Schrägaufzug JUNIOR Anhang V Prüfbuch Sachkundigenprüfung „Aufzug“ Gerätnummer: __ __ __ __ __ __ Betriebsstunden: Datum: Der Böcker-Anlegeaufzug wurde nach dem Wartungsplan und den aktuellen Vorschriften eingehend geprüft. Es wurden keine Mängel festgestellt Festgestellte Mängel wurden beseitigt. Es wurden folgende Mängel festgestellt und nicht beseitigt : ______________________________________________________________________________ ______________________________________________________________________________ Eine Nachprüfung ist nicht erforderlich...
  • Seite 131 Schrägaufzug JUNIOR Anhang VI Wartungsheft Anhang VI Wartungsheft Wartung „Aufzug“ Gerätnummer: __ __ __ __ __ __ Betriebsstunden: Datum: Der Böcker-Anlegeaufzug wurde nach dem Wartungsplan gewartet Motorinspektion nach Herstellerangaben durchgeführt Hydrauliköl gewechselt (verwendetes Öl)………………….. Hydraulikölfilter gewechselt Schienen gewaschen und geschmiert Aufzug abgeschmiert Es wurde folgende Reparatur durchgeführt: ______________________________________________________________________________...
  • Seite 132 Schrägaufzug JUNIOR Anhang VI Wartungsheft Wartung „Aufzug“ Gerätnummer: __ __ __ __ __ __ Betriebsstunden: Datum: Der Böcker-Anlegeaufzug wurde nach dem Wartungsplan gewartet Motorinspektion nach Herstellerangaben durchgeführt Hydrauliköl gewechselt (verwendetes Öl)………………….. Hydraulikölfilter gewechselt Schienen gewaschen und geschmiert Aufzug abgeschmiert Es wurde folgende Reparatur durchgeführt: ______________________________________________________________________________ ______________________________________________________________________________ O Auf entsprechende Nachrüstaktionen geprüft...
  • Seite 133 Schrägaufzug JUNIOR Anhang VI Wartungsheft Wartung „Aufzug“ Gerätnummer: __ __ __ __ __ __ Betriebsstunden: Datum: Der Böcker-Anlegeaufzug wurde nach dem Wartungsplan gewartet Motorinspektion nach Herstellerangaben durchgeführt Hydrauliköl gewechselt (verwendetes Öl)………………….. Hydraulikölfilter gewechselt Schienen gewaschen und geschmiert Aufzug abgeschmiert Es wurde folgende Reparatur durchgeführt: ______________________________________________________________________________ ______________________________________________________________________________ O Auf entsprechende Nachrüstaktionen geprüft...
  • Seite 134 Schrägaufzug JUNIOR Anhang VI Wartungsheft Wartung „Aufzug“ Gerätnummer: __ __ __ __ __ __ Betriebsstunden: Datum: Der Böcker-Anlegeaufzug wurde nach dem Wartungsplan gewartet Motorinspektion nach Herstellerangaben durchgeführt Hydrauliköl gewechselt (verwendetes Öl)………………….. Hydraulikölfilter gewechselt Schienen gewaschen und geschmiert Aufzug abgeschmiert Es wurde folgende Reparatur durchgeführt: ______________________________________________________________________________ ______________________________________________________________________________ O Auf entsprechende Nachrüstaktionen geprüft...
  • Seite 135 Schrägaufzug JUNIOR Anhang VI Wartungsheft Wartung „Aufzug“ Gerätnummer: __ __ __ __ __ __ Betriebsstunden: Datum: Der Böcker-Anlegeaufzug wurde nach dem Wartungsplan gewartet Motorinspektion nach Herstellerangaben durchgeführt Hydrauliköl gewechselt (verwendetes Öl)………………….. Hydraulikölfilter gewechselt Schienen gewaschen und geschmiert Aufzug abgeschmiert Es wurde folgende Reparatur durchgeführt: ______________________________________________________________________________ ______________________________________________________________________________ O Auf entsprechende Nachrüstaktionen geprüft...
  • Seite 136 Schrägaufzug JUNIOR Anhang VI Wartungsheft Wartung „Aufzug“ Gerätnummer: __ __ __ __ __ __ Betriebsstunden: Datum: Der Böcker-Anlegeaufzug wurde nach dem Wartungsplan gewartet Motorinspektion nach Herstellerangaben durchgeführt Hydrauliköl gewechselt (verwendetes Öl)………………….. Hydraulikölfilter gewechselt Schienen gewaschen und geschmiert Aufzug abgeschmiert Es wurde folgende Reparatur durchgeführt: ______________________________________________________________________________ ______________________________________________________________________________ O Auf entsprechende Nachrüstaktionen geprüft...
  • Seite 137 Schrägaufzug JUNIOR Anhang VI Wartungsheft Wartung „Aufzug“ Gerätnummer: __ __ __ __ __ __ Betriebsstunden: Datum: Der Böcker-Anlegeaufzug wurde nach dem Wartungsplan gewartet Motorinspektion nach Herstellerangaben durchgeführt Hydrauliköl gewechselt (verwendetes Öl)………………….. Hydraulikölfilter gewechselt Schienen gewaschen und geschmiert Aufzug abgeschmiert Es wurde folgende Reparatur durchgeführt: ______________________________________________________________________________ ______________________________________________________________________________ O Auf entsprechende Nachrüstaktionen geprüft...
  • Seite 138 Schrägaufzug JUNIOR Anhang VI Wartungsheft Drahtseil erneuert Gerätnummer: __ __ __ __ __ __ Betriebsstunden: Datum: Lastwindenseile erneuert; Artikelnummer Drahtseil _ _ _ _ _ _ _ _ _ Ausfahrwindenseile erneuert; Artikelnummer Drahtseil _ _ _ _ _ _ _ _ _ Sonstige Drahtseile erneuert;...
  • Seite 139 Schrägaufzug JUNIOR Anhang VI Wartungsheft Drahtseil erneuert Gerätnummer: __ __ __ __ __ __ Betriebsstunden: Datum: Lastwindenseile erneuert; Artikelnummer Drahtseil _ _ _ _ _ _ _ _ _ Ausfahrwindenseile erneuert; Artikelnummer Drahtseil _ _ _ _ _ _ _ _ _ Sonstige Drahtseile erneuert;...
  • Seite 140 Schrägaufzug JUNIOR Anhang VI Wartungsheft Drahtseil erneuert Gerätnummer: __ __ __ __ __ __ Betriebsstunden: Datum: Lastwindenseile erneuert; Artikelnummer Drahtseil _ _ _ _ _ _ _ _ _ Ausfahrwindenseile erneuert; Artikelnummer Drahtseil _ _ _ _ _ _ _ _ _ Sonstige Drahtseile erneuert;...
  • Seite 141 Schrägaufzug JUNIOR Anhang VI Wartungsheft Sonstige Reparaturen Gerätnummer: __ __ __ __ __ __ Betriebsstunden: Datum: _______________________________________________________________________________ ______________________________________________________________________________ Der Böcker-Anlegeaufzug wurde nach der Reparatur eingehend geprüft. Das Gerät ist sicher und kann in Betrieb genommen werden. Das Gerät darf nicht in Betrieb genommen werden. Datum Unterschrift Nachprüfung...
  • Seite 142 Schrägaufzug JUNIOR Anhang VI Wartungsheft Sonstige Reparaturen Gerätnummer: __ __ __ __ __ __ Betriebsstunden: Datum: _______________________________________________________________________________ ______________________________________________________________________________ Der Böcker-Anlegeaufzug wurde nach der Reparatur eingehend geprüft. Das Gerät ist sicher und kann in Betrieb genommen werden. Das Gerät darf nicht in Betrieb genommen werden. Datum Unterschrift Nachprüfung...
  • Seite 143 Schrägaufzug JUNIOR Anhang VI Wartungsheft Sonstige Reparaturen Gerätnummer: __ __ __ __ __ __ Betriebsstunden: Datum: _______________________________________________________________________________ ______________________________________________________________________________ Der Böcker-Anlegeaufzug wurde nach der Reparatur eingehend geprüft. Das Gerät ist sicher und kann in Betrieb genommen werden. Das Gerät darf nicht in Betrieb genommen werden. Datum Unterschrift Nachprüfung...
