Schlotterer ELERO JA Comfort 868 Einstellanleitung

EINSTELLANLEITUNG RAFFSTORE MOTOR
ELERO JA Comfort 868
Anleitung an Elektriker
übergeben!
1. Haftung
ACHTUNG: Wichtige
Ausführungshinweise und
Funktionen aus der Origi-
nalanleitung ! Alle Hinweise
beachten ! Eine falsche
Ausführung kann zur Zer-
störung des Antriebs und
der Schaltereinrichtung
führen.
2. Grundsätzliches
Weitere Infos von Schlotterer
rund um das Thema finden Sie
unter schlotterer.com
3. Elektrischer
Anschluss
07/2020 © by Schlotterer, Adnet
■
In dem erworbenen Element ist ein elektronischer Motor verbaut.
■
Anleitung vor der Montage lesen und in der angeführten Reihen folge
berücksichtigen.
■
Der Hersteller übernimmt keine Haftung für Fehler, welche durch unsachgemäße
Lagerung, Montage, Handhabung sowie Nichtbeachtung dieser Anleitungen und
Richtlinien entstehen.
■
Die Elementmontage darf nur von dafür qualifizierten Monteuren durchgeführt werden.
■
Es wird empfohlen, dass sich der Fachhändler / Montagebetrieb die Übergabe der
Bedienungsanleitung schriftlich bestätigen lässt.
■
Diese Anleitung gilt insbesondere für Erstanschlüsse mit Verwendung eines
Montagekabels von Schlotterer und zur Durchführung der Probeläufe.
2.1 Weiterführende technische Details zu Netz-
anschluss / Verdrahtung, Schaltern, Tastern,
Steuerungen, Funkbetrieben, etc. sind von den
Eigenheiten der jeweiligen Bedienungsteile ab-
hängig. Informationen dazu liegen den jeweiligen
Unterlagen / Beipacktexten dieser Bedienteile bei.
2.2 Für die Einhaltung der Länderspezifischen Vor-
schriften, die fachgerechte Auswahl und Installa-
tion der Leitung, ist die ausführende Elektrofach-
kraft verantwortlich.
3.1 Spannungsversorgung unterbrechen !
3.2 Den Antrieb gemäß den Angaben in der Tabelle
anschließen.
3.3 Anschluss des Motors niemals unter Spannung !
Gefahr durch Stromschlag !
3.4 Der Anschluss des Elektroantriebes darf nur
durch eine hierfür befugte Person, z.B. dem kon-
zessionierten Elektriker, durchgeführt werden.
■
Achtung: Es dürfen keine Installationsschalter
zur Steuerung eingesetzt werden, die einen
gleichzeitigen AUF und AB-Befehl ermöglichen.
Die Umschaltzeit bei Laufrichtungswechsel muss
mindestens 0,5 Sekunden betragen.

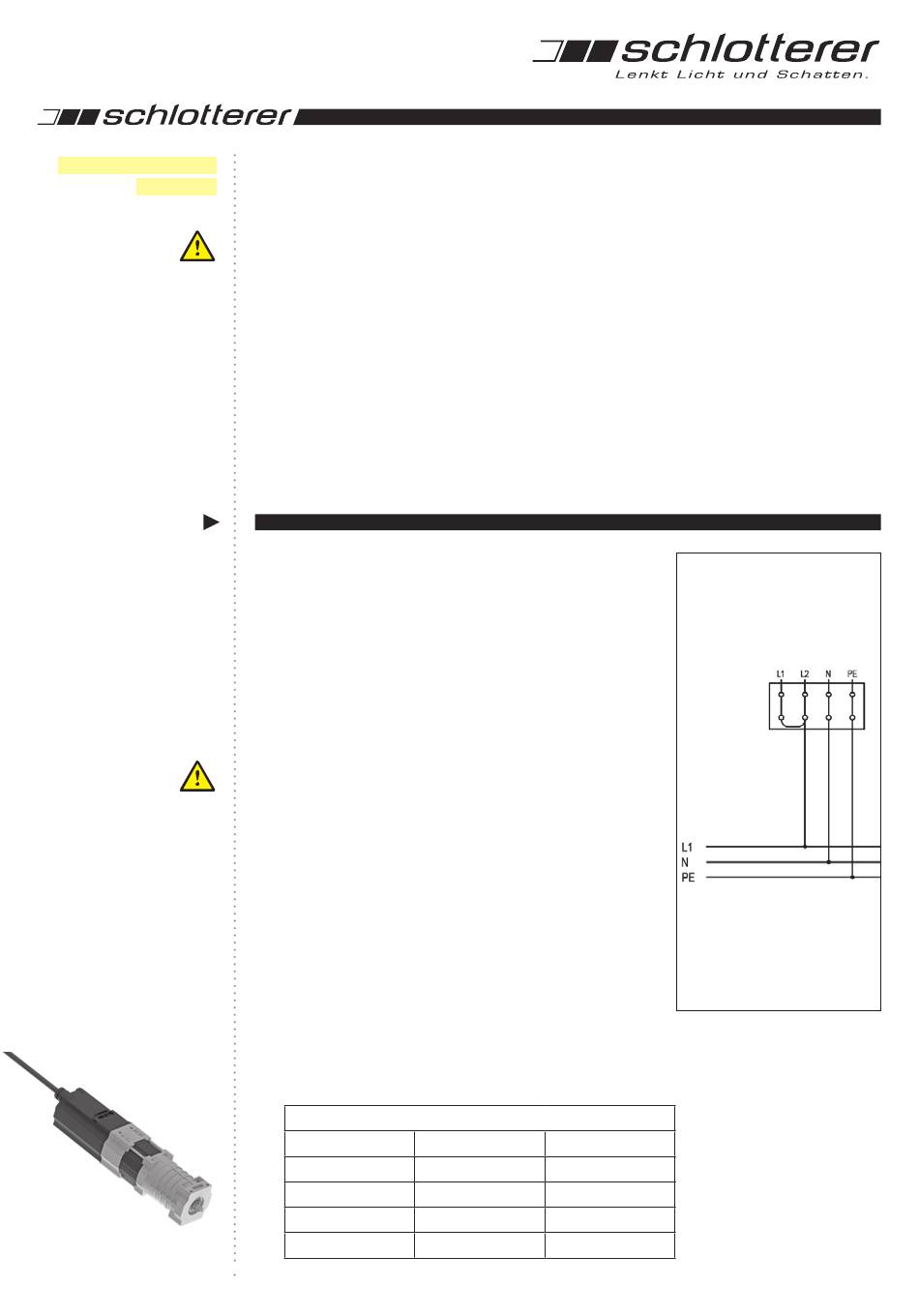

Belegung Hirschmannstecker
PE-Kontakt
N
L1
L2
81000652020a RAFF Motor
230V ~50Hz
grün / gelb Schutzleiter (PE)
blau Neutralleiter (N)
schwarz Phase AUF
braun Phase AB/ZU
1 / 4 Druckfehler und technische Änderungen vorbehalten.
elektronische Endabschaltung
