Helios Ventilatoren
MONTAGE- UND BETRIEBSVORSCHRIFT
INSTALLATION AND OPERATING INSTRUCTIONS
NOTICE DE MONTAGE ET D'UTILISATION
EC-Radialventilatoren
EC Centrifugal Fans
Ventilateurs centrifuges EC
MegaBox-EC
MBW EC ...
MBD EC ...
DE
EN
FR

Werbung

loading

Verwandte Anleitungen für Helios MBW EC Serie

Inhaltszusammenfassung für Helios MBW EC Serie

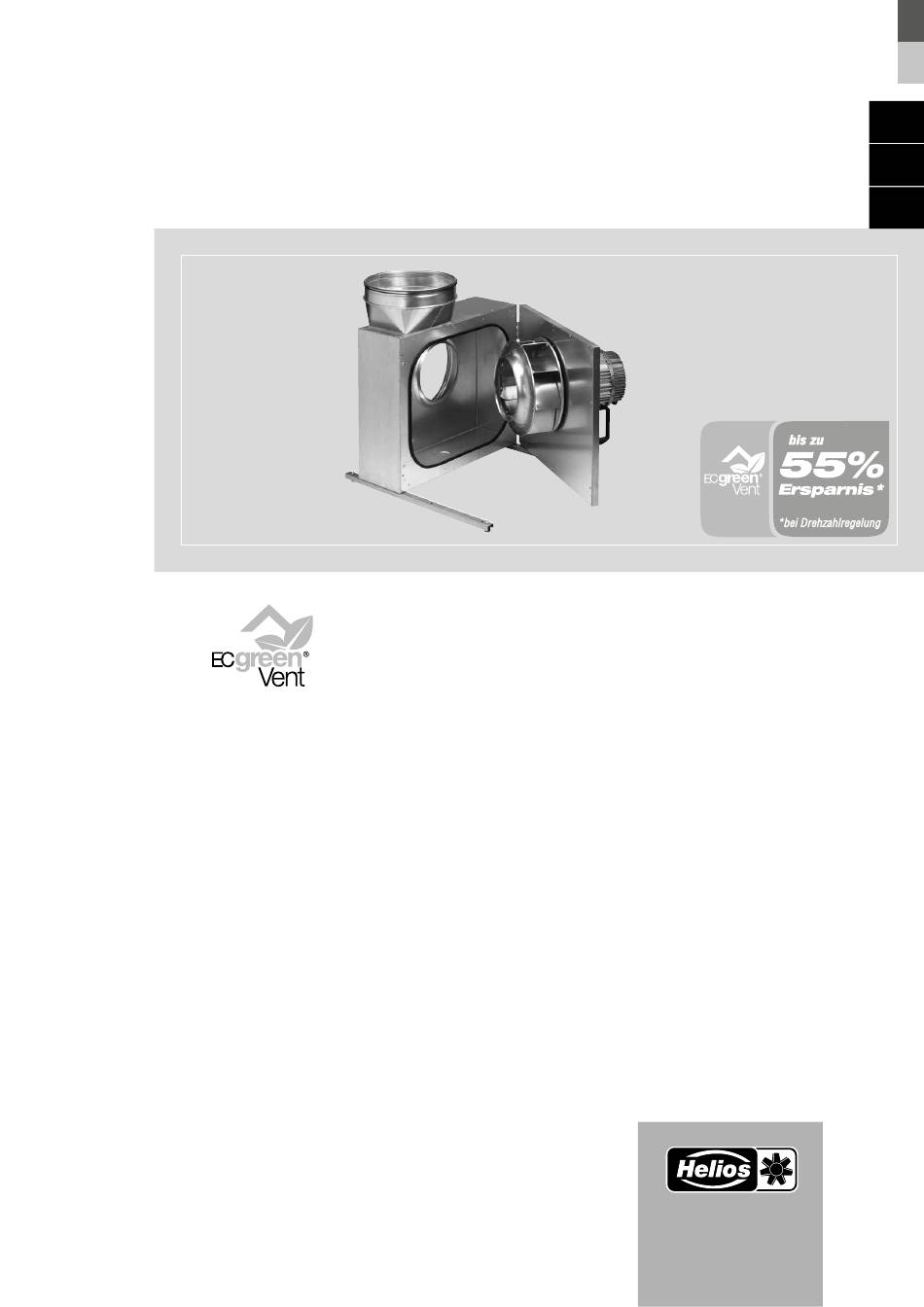

  • Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT INSTALLATION AND OPERATING INSTRUCTIONS NOTICE DE MONTAGE ET D’UTILISATION EC-Radialventilatoren EC Centrifugal Fans Ventilateurs centrifuges EC MegaBox-EC MBW EC ... MBD EC ...
  • Seite 2 DEUTSCH INHALTSVERZEICHNIS KAPITEL 1 ALLGEMEINE MONTAGE- UND BETRIEBSHINWEISE ............SEITE 3 Wichtige Informationen ......................... Seite 3 Warn- und Sicherheitshinweise ......................Seite 3 Sicherheitshinweise ..........................Seite 3 Garantieansprüche – Haftungsausschluss .................... Seite 4 Vorschriften – Richtlinien........................Seite 4 Transport .............................. Seite 4 Sendungsannahme ..........................
  • Seite 3 Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. KAPITEL 1 1.1 Wichtige Informationen Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften genau ALLGEMEINE MONTA- durchzulesen und zu beachten. GE- UND BETRIEBSHIN- Dieses Dokument ist Teil des Produktes und als solches zugänglich aufzubewahren. Nach der Inbetriebnahme, muss WEISE dem Betreiber das Dokument ausgehändigt werden.
  • Seite 4 Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung. Gleiches gilt für Haftungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung.
  • Seite 5 Die Geräuschangaben beziehen sich ebenfalls auf die vor stehend beschriebene Anordnung. Gehäuse vibra tionen, ungünstige Betriebsbedingungen u.a. können zu einer Erhöhung der angegebenen Werte führen. Geräuschprobleme können durch die Verwendung von Schalldämpfern beseitigt werden. (Siehe Helios Zubehör) 1.13 Geräuschpegel Die im Katalog genannten Geräuschwerte können im Einbaufall erheblich abweichen, da der Schalldruckpegel vom Absorbtionsvermögen des Raumes, der Einbausituation u.a.
  • Seite 6 Der Einsatz von Fremdfabrikaten kann, v.a. bei elektronischen Geräten, zu Funktionsproblemen, Zerstörung ACHTUNG des Reglers und/-oder des Ventilators führen. Bei Einsatz seitens Helios nicht freigegebener Regel- und Steuergeräte entfallen Garantie und Haftungsansprüche! Gilt nur für MBD EC 280, MBD EC 315 A (ohne Sollwerteingang 0-10 V) : ACHTUNG Leistungsregelung - mittels interner Tastknöpfe (siehe Abb.4)
  • Seite 7 Reicht der Strom einer EC-Versorgung nicht aus, kann eine bauseits zu stellende ausreichende externe 10 VDC eingesetzt werden (vom Netz galvanisch getrennt). Alternativ kann für vielfältige Steuerungsaufgaben das Modul „EUR EC“ von Helios eingesetzt werden. 1.20 Motorschutzeinrichtung Alle MegaBox EC-Radialventilatoren sind mit einer integrierten elektronischen Temperaturüberwachung für den EC- Motor und die Elektronik ausgerüstet.
  • Seite 8 Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. 2.1 Lieferumfang KAPITEL 2 Abb.6 LIEFERUMFANG UND ZUBEHÖR Serienteile: MegaBox MB.. EC ... ò Kondensatablauf im Gehäuseboden MB-K ù Zubehör: Flexible Manschetten FM.. (Zubehör) ä Wetterschutzdach MB-WSD.. (Zubehör) ë Wandkonsole MB-WK.. (Zubehör) ö...
  • Seite 9 Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. 3.1 Abmessungen KAPITEL 3 Abb.7 ABMESSUNGEN Maße in mm Type Ø J Ø K MBW EC 225 113,5 ~635 MBW EC 250 133,5 ~680 186,5 223,5 MBW EC 280 142,5 ~770 MBW EC 315 ~860 133,5...
  • Seite 10 4.3 Funktionsbeschreibung Die MegaBox Ventilatoren MBW EC../MBD EC.. sind mittels 0-10 V Steuerspannung stufenlos drehzahlsteuerbar. Geeignete Potentiometer (Type PU/A), Dreistufen-Schalter (Type SU/A) werden im Helios Zubehörprogramm angebo- ten.Stufenlose Drehzahlregelung ist mit Universal-Regelsystem (Type EUR EC) möglich. Alternativ kann der elektroni- sche Differenzdruck-/Temperatur-Regler EDR / ETR eingesetzt werden.
  • Seite 11 Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. 4.5 Elektrischer Anschluss Lebensgefahr durch elektrischen Schlag! GEFAHR Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Revisionsraumes ist das Gerät allpolig vom Netz zu trennen! Der elektrische Anschluss darf nur von einer autorisierten Elektrofachkraft (siehe Kap. „1.11 Personalqualifikation“...
  • Seite 12 Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. KAPITEL 5 INBETRIEBNAHME Lebensgefahr durch elektrischen Schlag! GEFAHR Alle Arbeiten am/im Gerät dürfen nur von Fachkräften laut Kapitel „1.11 Personalqualifikation“ auf Seite 5 durchgeführt werden. 5.1 Erstinbetriebnahme Vor der Erstinbetriebnahme sind folgende Punkte zu prüfen: –...
  • Seite 13 Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. KAPITEL 8 8.1 Schaltplan-Übersicht SCHALTPLAN-ÜBER- Standard Anschlussplan SICHT für MB.. EC.. Die Pläne stellen das Potentiometer prinzipell dar. Abb.14 SS-1568 Farbcode / color code / SS-1568 code couleur (IEC 757) EC-Motor MBW EC 225 BK-schwarz-black-noir EC motor...
  • Seite 14 Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. SS-1582 SS-1582 Abb.16 Standard EC-Motor MBD EC 280 Alarm NO - COM NC - COM MBD EC 315A Ventilator ohne geöffnet geschlossen Netzversorgung Ventilator mit Netz- versorgung, ohne geschlossen geöffnet Alarm Störung * max.
  • Seite 15 Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. SS-989 Abb.18 SS-989 PU/A 10 mit LED Din 2 PU/A 10 Art.Nr. 1734/1735 MBD EC 315B Din 3 MBD EC 355A MBD EC 355B Ain 1 U 0-10V DC Ain 2 U *Potentiometer +10V DC +20V DC...
  • Seite 16 Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. 8.3 Anschluss mit SU/A-3 10 SS-1584 SS-1584 Abb.20 mit SU/A 3 10 EC-Motor Alarm NO - COM NC - COM SS-1582 Ventilator ohne geöffnet geschlossen Netzversorgung MBD EC 280 Ventilator mit Netz- versorgung, ohne geschlossen geöffnet...
  • Seite 17 Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. 8.4 Anschluss mit SA-5 10 SS-1604 Abb.22 SS-1604 mit SA-5 10 SA-5 10 MBD EC 315 B Din 2 MBD EC 355 A Din 3 MBD EC 355 B Ain 1 U Ain 2 U MBD EC 400 A 0-10V DC...
  • Seite 18 Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. SS-1278 SS-1278 Abb.24 mit EUR EC Beispiel: EUR EC steuert EC-Motor SS-988 mit Modus 4.01 (Druckgesteuert) example: EUR EC controls EC-Motor SS-988, with Modus 4.01 (pressure controlled) exemple: EUR EC contrôle moteur EC SS-988, avec Modus 4.01(Régulation en fonction de la pression) MBD EC 315B Farbcode nach IEC 757 EUR EC,...
  • Seite 19 Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. 8.6 Anschluss mit ETR/EDR SS-1586 SS-1586 Abb.26 mit ETR/EDR Art.-Nr. 1438 SS-1298 Ri=4kΩ MBD EC 280 MBD EC 315A 485- 485+ LTR/K 40 Temperatur Art.Nr. 1323/24 (LTA 40 Art.Nr. 1336) Alarm Steuerleitungen max.
  • Seite 20 Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. 8.7 Anschlussprinzip SS-1035,2 MBD EC 280, MBD EC 315A Abb.28 Anschluss-Prinzip: PU/A 10 mit mehreren EC-Motoren ohne LED Beschaltung, mit Freigabe über Schalter EC-Ventilator Nr. 1 EC-Ventilator Nr. 2 EC-Ventilator Nr. 3 Zuleitung, Ausgang: Ausgang:...
  • Seite 21 Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC.. SS-1035,3 MBW EC 225, MBW EC 250, MBW EC 280, MBW EC 315, MBW EC 355 Abb.30 Anschluss-Prinzip: PU/A 10 mit mehreren EC-Motoren ohne LED Beschaltung, mit Freigabe über Schalter EC-Ventilator Nr. 1 EC-Ventilator Nr.
  • Seite 22 Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC..
  • Seite 23 Montage- und Betriebsvorschrift MegaBox MBW EC.. / MBD EC..
  • Seite 24 ENGLISH TABLE OF CONTENTS CHAPTER 1 GENERAL INSTALLATION AND OPERATINGINFORMATION ............PAGE 1 Important information ............................Page 1 Warning and safety instructions .......................... Page 1 Safety instructions ............................... Page 1 Warranty claims – Exclusion of liability ......................... Page 2 Regulations – Guidelines ............................. Page 2 Shipping ................................
  • Seite 25 Installation and Operating Instructions MegaBox MBW EC.. / MBD EC.. CHAPTER 1 1.1 Important information GENERAL INSTALLA- To ensure safety and correct operation please read and observe all of following instructions carefully before proceeding. TION AND OPERATING This document is part of the product and should be kept accessible as such. Following commissioning, the document INFORMATION must be handed out to the operator.
  • Seite 26 If the preceding instructions are not observed all warranty claims and accommodation treatment are excluded. This also applies to any liability claims extended to the manufacturer. The use of accessories not offered or recommended by Helios is not permitted. Potential damages are not liable for warranty.
  • Seite 27 The noise data also refers to the above mentioned configuration. Casing vibrations, unfavourable operating conditions etc. can lead to an increase of the given data. Noise problems can be eliminated by the use of flexible attenuators. (see Helios accessories) 1.13 Sound level The sound levels published in the catalogue can differ considerably after installation as sound pressure levels depend on the absorption capacity on the room, the place of installation and other factors.
  • Seite 28 The use of other brands, especially other electronic devices, can lead to malfunctioning and even destruction NOTICE of controller and/or fan. Controllers which have not been cleared by Helios are not liable for warranty and guarantee claims! Applies onlyto MBD EC 280, MBD EC 315 A (without input control signal of 0-10 V): NOTICE Power control - using internal push buttons (see Fig.4)
  • Seite 29 If the EC power supply current is not sufficient, a sufficient (customer-supplied) 10V DC may be used (galvanically isolated from the mains power supply). Alternatively, the “EUR EC” module from Helios can be used for various control tasks. 1.20 Motor protection device All MegaBox EC centrifugal fans are equipped with an electronic temperature monitoring system for the EC motor and electronics.
  • Seite 30 Installation and Operating Instructions MegaBox MBW EC.. / MBD EC.. 2.2 Accessories MB-WK ... MB-WSD ... Wall bracket f. wall mounting, Rain repellent roof made from galv. sheet steel made from galv. sheet steel, Fastening above the motor. MB-WK 225 Ref. no. 5526 MB-WK 250 Ref.
  • Seite 31 The MegaBox fans MBW EC../MBD EC.. are variable speed controllable by means of a 0-10 V control voltage. Suitable potentiometers (Type PU/A 10), three-step switches (Type SU/A) are available in the Helios accessory range. Variable speed control is possible with a universal control system (Type EUR EC). Alternatively, the electronic differential pres-...
  • Seite 32 Installation and Operating Instructions MegaBox MBW EC.. / MBD EC.. 4.4 Installation Fig.11 The EC MegaBoxes are delivered as complete units as standard, i.e. ready to plug in. With elevated installation position (not at ground level) e.g. at the wall it is to be guaranteed at the unit is secured against movements.
  • Seite 33 Installation and Operating Instructions MegaBox MBW EC.. / MBD EC.. 4.6 Productive conductor/Residual current circuit breaker (RCCB) Type MBW EC MBW EC MBW EC MBW EC MBW EC MBD EC MBD EC 315 A Article no. 5842-003 5843-004 5850-002 5852-002 5854-002 5845-003 5851-002...
  • Seite 34 Installation and Operating Instructions MegaBox MBW EC.. / MBD EC.. 6.1 Cleaning and maintenance Risk of life due to electric shock! DANGER Service and maintenance work may only be carried out by trained and qualified specialist personnel (see chap. „1.11 Personnel qualification“ on page 3) and in compliance with the relevant regulations and guidelines! Ensure that the unit is isolated from the mains and is secured against restarting with an isolator switch before any service and maintenance work! –...
  • Seite 35 Installation and Operating Instructions MegaBox MBW EC.. / MBD EC.. SS-988 SS-988 Fig.15 Standard EC-Motor MBD EC 315B moteur EC MBD EC 355A MBD EC 355B MBD EC 400A MBD EC 400B 250V~/2A Potentiometer bzw. 0-10V Signal von z.B. PU/A 10 Art.Nr. 1734/1735 oder EUR EC Art.
  • Seite 36 Installation and Operating Instructions MegaBox MBW EC.. / MBD EC.. 8.2 Connection with PU/A SS-1593 SS-1593 Fig.17 PU/A 10 with Color code (IEC 757) BK-black BN-brown MBW EC 225 RD-red MBW EC 250 YE-yellow GN-green MBW EC 280 BU-blue MBW EC 315 WH-white MBW EC 355 LED display logic...
  • Seite 37 Installation and Operating Instructions MegaBox MBW EC.. / MBD EC.. SS-1583 Fig.19 SS-1583 EC Motor Alarm NO - COM NC - COM PU/A 10 with LED SS-1582 Fan without open closed mains supply Fan with mains closed supply, without open MBD EC 280 interference * Alarm...
  • Seite 38 Installation and Operating Instructions MegaBox MBW EC.. / MBD EC.. SS-1596 SS-1596 Fig.21 with SU/A 3 10 MBW EC 225 EC-Motor MBW EC 250 EC motor MBW EC 280 moteur EC 5 6 7 1 2 3 4 SS-1568 MBW EC 315 MBW EC 355 PE N optional...
  • Seite 39 Installation and Operating Instructions MegaBox MBW EC.. / MBD EC.. 8.5 Connection with EUR EC SS-1594 SS-1594 Fig.23 with EUR EC Beispiel: EUR EC steuert EC-Motor SS-1582 mit Modus 4.01 (Druckgesteuert) example: EUR EC controls EC-Motor SS-1582, with Modus 4.01 (pressure controlled) exemple: EUR EC contrôle moteur EC SS-1582, avec Modus 4.01(Régulation en fonction de la pression) MBW EC 225...
  • Seite 40 Installation and Operating Instructions MegaBox MBW EC.. / MBD EC.. SS-1585 Fig.25 SS-1585 Beispiel: EUR EC steuert EC-Motor SS-1582 mit Modus 4.01 (Druckgesteuert) with EUR EC example: EUR EC controls EC-Motor SS-1582, with Modus 4.01 (pressure controlled) exemple: EUR EC contrôle moteur EC SS-1582, avec Modus 4.01(Régulation en fonction de la pression) EUR EC, Farbcode nach IEC 757 Art.Nr.
  • Seite 41 Installation and Operating Instructions MegaBox MBW EC.. / MBD EC.. SS-1595 SS-1595 Fig.27 with ETR/EDR Art. No. 1438 SS-1298 Ri=4kΩ MBW EC 225 MBW EC 250 EC motor MBW EC 280 MBW EC 315 LTR/K 40 +24V Temperature MBW EC 355 Power Art.Nr.
  • Seite 42 Installation and Operating Instructions MegaBox MBW EC.. / MBD EC.. SS-1035,6 MBD EC 315B, MBD EC 355A, MBD EC 355B, MBD EC 400A, MBD EC 400B Fig.29 Connection principle: PU/A 10 with multiple EC-motors, with LED circuit via normally open relay, with internal release (GND) and release via switch at the potentiometer input EC-fan Nr.
  • Seite 43 Installation and Operating Instructions MegaBox MBW EC.. / MBD EC..
  • Seite 44 FRANÇAIS SOMMAIRE CHAPITRE 1 INFORMATIONS GÉNÉRALES ......................PAGE 1 Informations importantes ............................ Page 1 Mises en garde et consignes de sécurité ......................Page 1 Consignes de sécurité ............................Page 1 Demande de garantie – Réserves du constructeur ..................... Page 2 Règlementations - Normes ..........................
  • Seite 45 Évite que les longs cheveux ne se coincent dans les parties tournantes. Des dispositions particulières sont applicables pour l’utilisation, le raccordement et le fonctionnement ; contacter Helios en cas de doute. Veiller à bien respecter les normes nationales, règlements de sécurité et instructions.
  • Seite 46 Si les consignes indiquées dans cette notice ne sont pas correctement respectées, la garantie s’annule. Idem pour les réserves constructeur. L’utilisation d’accessoires non conseillés ou proposés par Helios n’est pas permise. Les dégâts causés par cette mauvaise utilisation ne sont pas inclus dans la garantie.
  • Seite 47 Les données acoustiques* se référent aussi aux consignes décrites ci-dessus. Le mode de montage, des conditions d’utilisation défavorables, etc. peuvent conduire à des valeurs plus élevées que celles indiquée. Les problèmes acous- tiques peuvent être réglés à l’aide de silencieux (voir accessoires Helios). 1.13 Émissions sonores Les données acoustiques peuvent varier selon le spectre sonore (capacité...
  • Seite 48 Ventilateurs- Par ex. Par ex. En cas d’utilisation d’appareils de régulation et de commande non homologués par Helios, toute demande de AVIS garantie et de responsabilité sera déclinée. S’applique uniquement aux modèles MBD EC 280, MBD EC 315 A (sans une entrée pour un signal de com- AVIS mande 0–10 V):...
  • Seite 49 Si l’intensité utile de la tension de commande n’est pas suffisante, il est possible d’utiliser une alimentation exter- ne 10V DC (avec séparation galvanique du réseau). Pour une régulation par sondes de température, pression, vitesse, etc., utiliser le régulateur universel Helios EUR 1.20 Protection moteur Tous les ventilateurs centrifuges MegaBox EC sont équipés d’un dispositif de surveillance de température du moteur...
  • Seite 50 Notice de montage et d’utilisation MegaBox MBW EC.. / MBD EC.. 2.2 Accessoires MB-WK ... MB-WSD ... Console murale pour mon- Toiture pare-pluie tage mural, en acier galvanisé en acier galvanisé, Fixé sur le mur. MB-WK 225 Réf. n° 5526 MB-WK 250 Réf.
  • Seite 51 0-10 V. Des potentiomètres appropriés (type PU/A 10), des interrupteurs à trois étages (type SU/A) sont proposés dans la gamme d‘accessoires Helios. Une régulation progressive de la vitesse est possible grâce aux régulateurs universels (type EUR EC). Il est également possible d‘utiliser le régulateur électronique pression différent-...
  • Seite 52 Notice de montage et d’utilisation Notice de montage et d’utilisation MegaBox MBW EC.. / MBD EC.. Fig.11 4.4 Montage Les MegaBox EC sont livrés en tant qu’unité complète, complètement montés. Lors d’un montage en hauteur (non de plein- pied), s’assurer que l’unité est solidement fixée. La console murale doit alors être montée MB- WK ...
  • Seite 53 Notice de montage et d’utilisation Notice de montage et d’utilisation MegaBox MBW EC.. / MBD EC.. 4.6 Conducteur de protection/Disjoncteur Différentiel Type MBW EC MBW EC MBW EC MBW EC MBW EC MBD EC MBD EC 315 A Réf. n° 5842-003 5843-004 5850-002...
  • Seite 54 Notice de montage et d’utilisation Notice de montage et d’utilisation MegaBox MBW EC.. / MBD EC.. 6.1 Maintenance et entretien Danger de mort par électrocution Les travaux de maintenance et d’entretien doivent être effectués par un personnel qualifié (voir chap. „1.11 DANGER Qualification du personnel“...
  • Seite 55 Notice de montage et d’utilisation Notice de montage et d’utilisation MegaBox MBW EC.. / MBD EC.. SS-988 SS-988 Fig.15 Standard EC-Motor MBD EC 315B moteur EC MBD EC 355A MBD EC 355B MBD EC 400A MBD EC 400B 250V~/2A Potentiometer bzw. 0-10V Signal von z.B.
  • Seite 56 Notice de montage et d’utilisation Notice de montage et d’utilisation MegaBox MBW EC.. / MBD EC.. 8.2 Raccordement avec PU/A SS-1593 SS-1593 Fig.17 PU/A 10 avec code couleur (IEC 757) BK-noir MBW EC 225 BN-brun RD-rouge MBW EC 250 YE-jaune MBW EC 280 GN-vert BU-bleu...
  • Seite 57 Notice de montage et d’utilisation Notice de montage et d’utilisation MegaBox MBW EC.. / MBD EC.. SS-1583 Fig.19 SS-1583 PU/A 10 avec LED Moteur EC Alarme NO - COM NC - COM SS-1582 Ventilateur sans ouvert fermé alimentation secteur MBD EC 280 Ventilateur avec alimentation secteur, fermé...
  • Seite 58 Notice de montage et d’utilisation MegaBox MBW EC.. / MBD EC.. SS-1596 Fig.21 SS-1596 avec SU/A 3 10 MBW EC 225 EC-Motor EC motor MBW EC 250 moteur EC 1 2 3 4 5 6 7 MBW EC 280 SS-1568 MBW EC 315 MBW EC 355 PE N...
  • Seite 59 Notice de montage et d’utilisation MegaBox MBW EC.. / MBD EC.. 8.5 Raccordement avec EUR EC SS-1594 SS-1594 Fig.23 avec EUR EC Beispiel: EUR EC steuert EC-Motor SS-1582 mit Modus 4.01 (Druckgesteuert) example: EUR EC controls EC-Motor SS-1582, with Modus 4.01 (pressure controlled) exemple: EUR EC contrôle moteur EC SS-1582, avec Modus 4.01(Régulation en fonction de la pression) MBW EC 225...
  • Seite 60 Notice de montage et d’utilisation MegaBox MBW EC.. / MBD EC.. SS-1585 SS-1585 Fig.25 Beispiel: EUR EC steuert EC-Motor SS-1582 mit Modus 4.01 (Druckgesteuert) avec EUR EC example: EUR EC controls EC-Motor SS-1582, with Modus 4.01 (pressure controlled) exemple: EUR EC contrôle moteur EC SS-1582, avec Modus 4.01(Régulation en fonction de la pression) Farbcode nach IEC 757 EUR EC, Art.Nr.
  • Seite 61 Notice de montage et d’utilisation MegaBox MBW EC.. / MBD EC.. SS-1595 SS-1595 Fig.27 avec ETR/EDR Art. No. 1438 SS-1298 Ri=4kΩ MBW EC 225 MBW EC 250 moteur EC MBW EC 280 MBW EC 315 LTR/K 40 +24V MBW EC 355 Températur Alimentation Art.Nr.
  • Seite 62 Notice de montage et d’utilisation MegaBox MBW EC.. / MBD EC.. SS-1035,6 MBD EC 315B, MBD EC 355A, MBD EC 355B, MBD EC 400A, MBD EC 400B Fig.29 Principe de connexion: PU/A 10 avec plusieurs moteurs EC, avec ircuit LED via relais normalement ouvert, avec déclencheur interne (GND) et libération via interrupteur à...
  • Seite 63 Notice de montage et d’utilisation MegaBox MBW EC.. / MBD EC..
