4-Kanal Funk-Sender
RNP-02
BESCHREIBUNG
Der Funksender RNP-02 führt die
Fernsteuerung der Geräte durch. Er
wird z.B unter einem bestehenden
Schalter (monostabile Tasten) eingebaut.
Diese Lösung ist sehr nützlich
und sorgt für eine einfache Installation
des EXTA FREE-Systems
ohne eine Störung der bestehenden
Verkabelung. Es kann Ausrüstung zur
Elektroinstallation von jedem beliebigen
Hersteller verwendet werden (keine Ty-
penbeschränkung).
EIGENSCHAFTEN
● Funksender
868 MHz
● batteriebetrieben
● Möglichkeit zum Anschluss an einen
bestehenden herkömmlichen
Haushaltsschalter
● vier Auslöseeingänge (spannungs-
frei)
● Möglichkeit der unabhängigen
Steuerung von vier Empfängern
●
große Reichweite (bis zu 200 m)
● Möglichkeit zum gleichzeitigen
Einschalten/Ausschalten einer
beliebigen Anzahl von EXTA FREE
Empfängern
● Möglichkeit zur Erhöhung der Reich-
weite durch Zwischensender RTN-01.

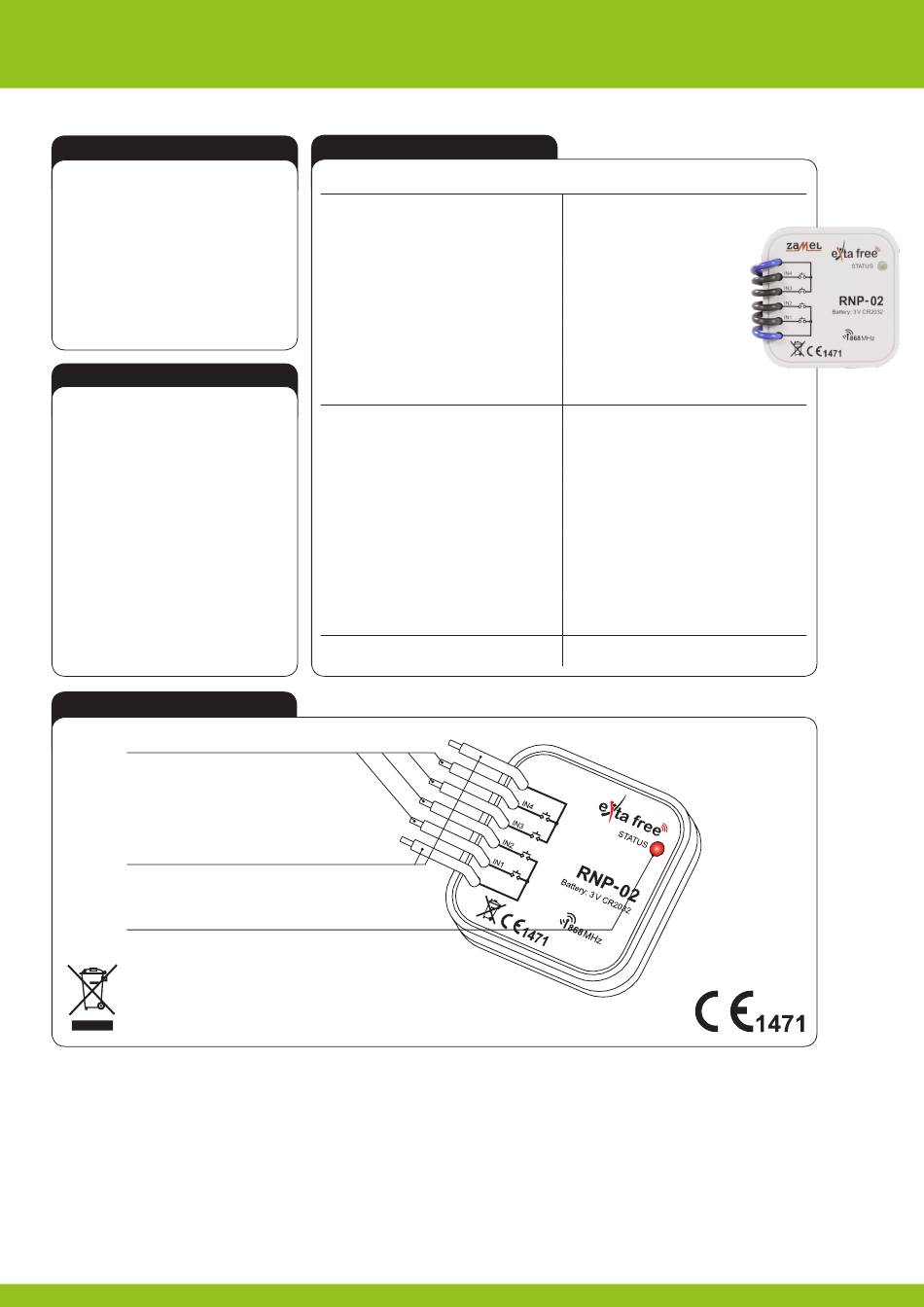

AUSSEHEN
Eingangsauslösekabel
(IN1, IN2, IN3, IN4)
Ausgangsauslösekabel
(COM)
Optische Anzeige für Empfängerbetrieb:
Das Symbol steht für eine getrennte
Entsorgung von elektrischer und
elektronischer Ausrüstung. Es ist
verboten, die benutzte Ausrüstung
zusammen mit anderem Abfall zu
entsorgen.
C+R Automations- GmbH
Nürnberger Straße 45
90513 Zirndorf
TECHNISCHE DATEN
Nenneingangsspannung: 3 V DC
Lebensdauer der Batterie: 3 ÷ 5 Jahre (abhängig von Nutzung)
Auslöseanschlüsse: IN1, IN2, IN3, IN4 (spannungsfrei)
Optische Anzeige von Übertragung/Batteriestatus: LED rot
Umgebungstemperaturbereich -10 ÷ +55
Anzahl der Anschlussklemmen: 6
Querschnitt der Anschlusskabel: 1 mm
Gehäusebefestigung: Installationsdose Ø 60 mm
Gehäuse-Schutzart: IP20 (EN 60529)
Überspannungskategorie:
Verschmutzungsgrad: 2
Tel. +49 (0)911 656587-0
Fax +49 (0)911 656587-99
RNP-02
Batterietyp: CR2032
Anzahl der Kanäle: 4
Übertragung: Funkfrequenz 868,32 MHz
Funkübertragung: unidirektional
Verschlüsselung: Adressierung der Übertragung
Reichweite: bis zu 200 m im Freien
C
o
2
Betriebsposition: frei
Schutzklasse: II
II
Abmessungen: 47,5 x 47,5 x 13 mm
Gewicht: 0,023 kg
Referenznorm: ETSI EN 300 220-1,
ETSI EN 300 220-2
E-Mail: info@crautomation.de
www.crautomation.
Änderungen vorbehalten
de
