Inhaltszusammenfassung für SHOWTEC Light Jockey 24
- Seite 1 Light Jockey 24 ORDERCODE 50439...
- Seite 2 Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her. Neue Produkte werden regelmäßig weiterentwickelt. Wir arbeiten hart, um Sie - unsere Kunden - zufrieden zu stellen. Für weitere Information: iwant@showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Light Jockey 24 Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Gerätebeschreibung....…............……….……………………………… Features……………………….………………………………………………………….………………….…. Geräteübersicht Frontseite……………..…………………………...…………………………………..……. Rückseite………………………………………...…………………………………..……......Installation................…...……………………………………..…... Installation............………………………………………..………....… Aufstellung und Bedienung..............…..……………………………….… RECORD MODE……...............……….………………………….… - Recording Memories................……………………..- Einen Step hinzufügen, löschen oder bearbeiten..........…....- Eine Memory löschen..........…........………………..- Entwicklung eines anwenderdefinierten Full-on................ -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. -
Seite 5: Bestimmungsgemäße Verwendung
(z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •... -
Seite 6: Gerätebeschreibung

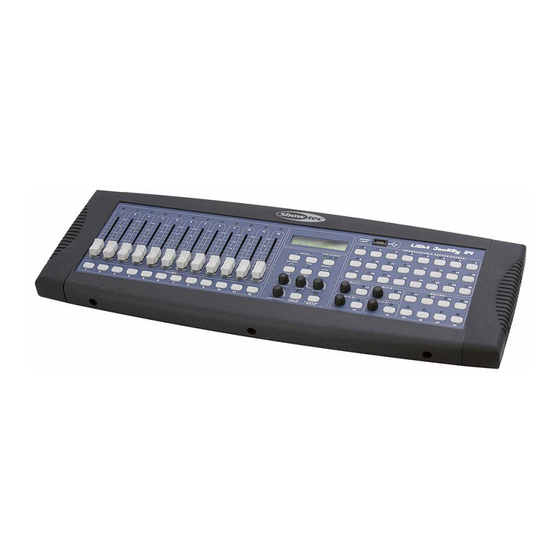

GERÄTEBESCHREIBUNG Features Light Jockey 24 ist ein 24 Kanal frei programmierbarer Dimm & Schalt Controller von Showtec. • 12 Dimmfader mit 4 auxiliary Knöpfe & Tasten, 8 switch Tasten • Manual step/Auto/ Audio running Modus • Manual Step: (Schritt für Schritt Szenen abrufen) - Seite 7 Schalttafel Frontseite Channel faders (1~12): Mit diesen Reglern kann man den Dimming-Output jedes entsprechenden Kanals steuern. 2) Channel Flash Tasten (1~12): Drücken Sie diese Tasten, um zeitweise den maximalen Kanal-Output zu aktivieren. 3) LCD-Display: Dieses LED-Display zeigt Ihnen relevante Informationen, je nach Bedienungsweise. 4) USB-Anschluß: für Daten-Backup oder USB-Lichtanschluß.
-
Seite 8: Rückseite
26) Power-Switch. Ein/Aus-Schalter. 27) DC-Input: DC 9V, 500 mA min. Installation Installieren Light Jockey 24 Entfernen Sie jegliches Verpackungsmaterial. Vergewissern Sie sich daß alle Schaumstoff- und Plastikeinlagen entfernt sind. Schrauben Sie das Gerät in ein 19“ Rack. Verbinden Sie alle Kabel. -
Seite 9: Record Mode
Record Mode Um in den Record-Modus zu gelangen ist es erforderlich, die RECORD-Taste (8) 3 Sek. lang zu drücken. Dann erscheint auf dem LCD-Display der Text "Select a Scene or Chase (Wählen Sie eine Szene oder ein Lauflicht)" und zeigt an, dass Sie im Record-Modus sind. Im Record-Modus können Sie bis zu 24 Memories aufnehmen und bearbeiten, außerdem können Sie ein Set-up von Full-on und Stand-by-Szenen durchführen. -
Seite 10: Entwicklung Eines Anwenderdefinierten Full-On
Entwicklung eines anwenderdefinierten Full-on 1. Drücken Sie die RECORD-Taste (8) drei Sek. lang, um den Record-Modus aufzurufen. 2. Drücken Sie die FULL-ON-Taste (17), die Full-on-LED leuchtet und die LCD zeigt an " Record Full on". 3. Stellen Sie die Kanalregler 1-12 (1) auf die gewünschte Einstellung und drehen Sie die SWITCH-Taste 17-24 (6) ON/OFF, um eine anwenderdefinierte Full-on-Funktion zu entwickeln. -
Seite 11: Menu 2: Usb-Card Lesen
Menu 2: USB-Card lesen 1. Halten Sie sowohl RECORD-Taste (8) als auch die ESC-Taste (9) drei Sek. lang gedrückt und rufen Sie so den Setup-Modus auf. 2. Drücken Sie die SCROLL-Taste (10), um "Menu-Read USB Card?" auszuwählen. Mit diesem Menü können Sie die Daten vom angeschlossenen Ustore an diese Konsole anschließen. -
Seite 12: Menu 6: Empfang Vom Pc
Menu 6: Empfang vom PC 1. Halten Sie sowohl die RECORD-Taste (8) als auch die ESC-Taste (9) drei Sek. lang gedrückt, so rufen Sie den Setup-Modus auf. 2. Drücken Sie die SCROLL-Taste (10), um "menu-Receive from PC?" auszuwählen. Mit diesem Menü können Sie Ihre Konsole mit Programmen von Ihrem PC oder anderen Geräten aktualisieren. -
Seite 13: Step Control
Entfernen des Gummiteils des Gehäuses zum Einbau in ein 19"-Rack Entfernen Sie die 4 Schrauben (A, B, C und D) an der Seite und die 4 Schrauben (E, F, G und H) oben und unten. Jetzt können Sie Ihren Light Jockey 24 in ein 19"-Gehäuse einbauen. -
Seite 14: Wartung
Wartung Der Showtec Light Jockey 24 benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Benutzen Sie nie Spiritus oder Lösungsmittel. -
Seite 15: Produktbeschreibung
Produktbeschreibung Modell: Showtec Light Jockey 24 Spannungsversorgung : DC 9V, 500 mA min. DMX-Output: 3-polige und 5-polige XLR-Buchse, female MIDI In & Thru: 5-pin DIN connector Audio Input: 100 mV~1 Vpp Audio-Signal: durch eingebautes Mikrofon EXT. STEP CONTROL: DB-9 Anschluß... - Seite 16 2005 Showtec.
