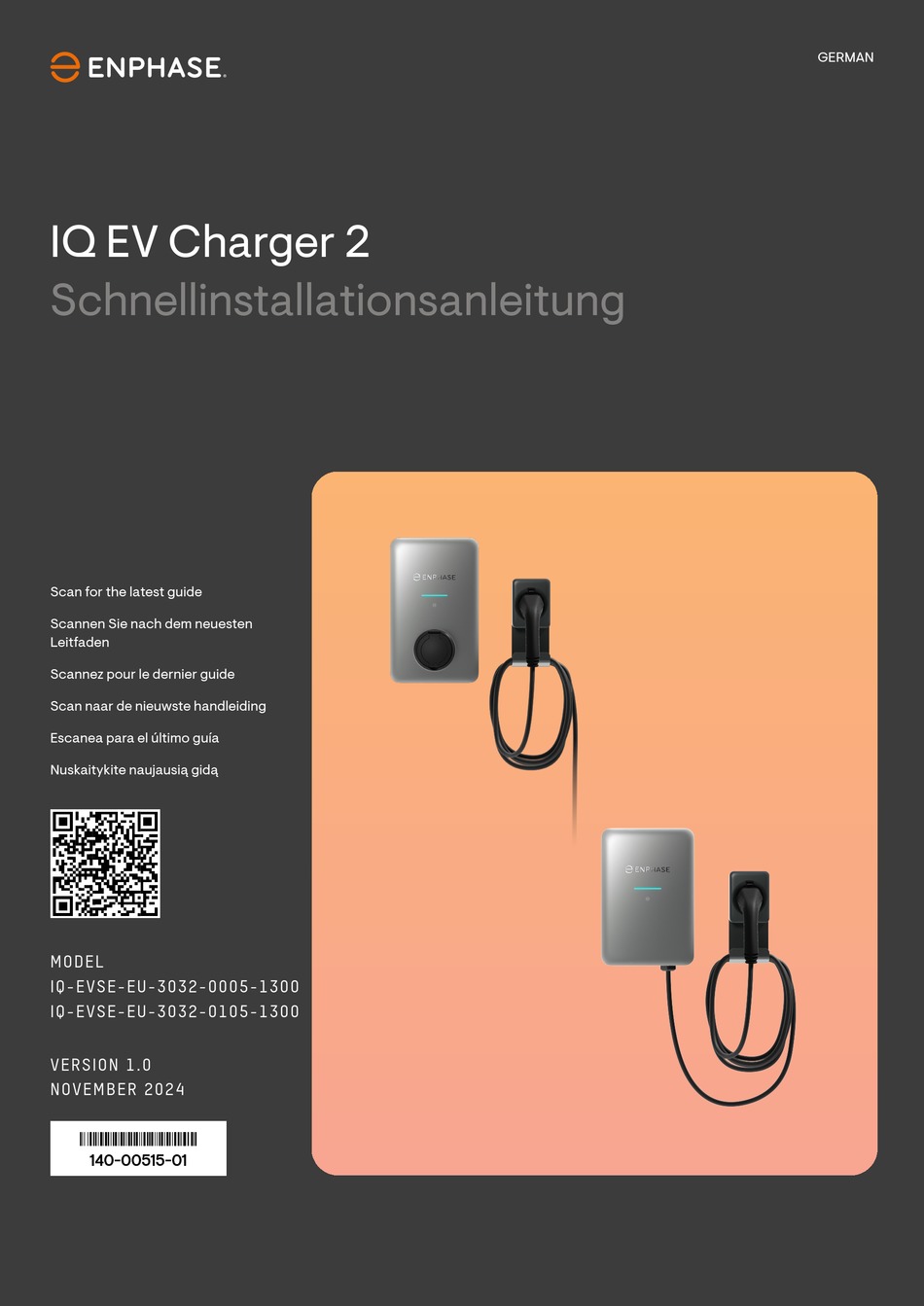

GERMAN
IQ EV Charger 2
Schnellinstallationsanleitung
Scan for the latest guide
Scannen Sie nach dem neuesten
Leitfaden
Scannez pour le dernier guide
Scan naar de nieuwste handleiding
Escanea para el último guía
Nuskaitykite naujausią gidą
M OD E L
I Q-E VS E- E U -3 0 3 2- 00 0 5 - 1 3 00
IQ- EV SE - E U -3 0 3 2- 01 0 5 - 13 0 0
V ER SI ON 1 . 0
NO VE M B E R 2 02 4
Ì140-00515-01pÎ
140-00515-01
Werbung
Inhaltszusammenfassung für enphase IQ EV Charger 2
- Seite 1 GERMAN IQ EV Charger 2 Schnellinstallationsanleitung Scan for the latest guide Scannen Sie nach dem neuesten Leitfaden Scannez pour le dernier guide Scan naar de nieuwste handleiding Escanea para el último guía Nuskaitykite naujausią gidą M OD E L I Q-E VS E- E U -3 0 3 2- 00 0 5 - 1 3 00 IQ- EV SE - E U -3 0 3 2- 01 0 5 - 13 0 0 V ER SI ON 1 .
- Seite 2 Diese Seite wurde absichtlich leer gelassen DE-2...
- Seite 3 5. Erforderliche Werkzeuge/Zusatzartikel 6. Montage der Wandhalterung 6.1. Montage an einer Holz- oder Betonwand 6.2. Montage auf einem einzelnen vertikalen Holzständer 7. Wandmontage des IQ EV Charger 2 8. Montage der Steckerhalterung 9. Verkabelung der Stromversorgung 9.1. Versorgungskabel für kabelgebundenes Typ-2-Modell 9.1.1.
- Seite 4 10.1.2. Typ-2-Modell für Steckdose 10.2. Installation des Übertragungskabel durch den unteren Eingang 10.2.1. Kabelgebundenes Typ-2-Modell 10.2.2. Typ-2-Modell für Steckdose 11. Aktivieren des IQ EV Charger 2 11.1. Aktivierung über die Enphase Installer App 11.2. Aktivierung über die Enphase App 12. Abschließen der Installation 13.
- Seite 5 2. Integration mit dem Enphase Energy System Der IQ EV Charger 2 lässt sich nahtlos in das Enphase Energy System integrieren. Benutzer können so Solaranlagen, Batterien und das Laden von Elektrofahrzeugen über die Enphase App verwalten. Die folgenden Abbildungen zeigen einige der Konfigurationen, mit denen das Ladegerät installiert werden kann.
- Seite 6 EV-Ladestation Abbildung 4: Systemdiagramm der Integration mit einem Enphase PV + Batteriesystem + HEMS-Konfiguration HINWEIS: Die Integration mit einem Enphase PV + Batteriesystem + HEMS-Konfiguration wird von Enphase nur in einer begrenzten Anzahl von Ländern unterstützt. IQ EV Charger 2 Installationskonfigurationen Weitere Informationen zu den einzelnen unterstützten Konfigurationen finden Sie in der...
- Seite 7 • Die Verkabelung des Leitungsschutzschalters, der den IQ EV Charger 2 versorgt, entspricht der IEC 60364 und den örtlichen Normen. • Installieren Sie das Ladegerät auf eine der folgenden Arten: Ein dedizierter 30 mA FI des Typs A (10 kA max. Kurzschlussfestigkeit) zusammen mit einem LSS (Auslösekennlinien vom Typ C, ausgelegt für 125 % des maximalen Stroms der Ladestation).
- Seite 8 Dichtungseinsätze und Blindstopfen HINWEIS: Das Modell mit Steckdose enthält weder eine Halterung für den Typ-2-Stecker, ein Kabelschlauch oder ein Typ-2- auf-Typ-2-Ladekabel. Diese Artikel können separat über den Enphase Store oder über Ihren Händler erworben werden. 5. Erforderliche Werkzeuge/Zusatzartikel Die folgenden Werkzeuge werden vom Installateur bereitgestellt: •...
- Seite 9 Multimeter • Abisolierer • Crimpzange 6. Montage der Wandhalterung Der IQ EV Charger 2 kann auf einer Vielzahl von Oberflächen montiert werden. • Montage an einer Holz- oder Betonwand auf Seite 9 • Montage auf einem einzelnen vertikalen Holzständer auf Seite 10 6.1 Montage an einer Holz- oder Betonwand...
- Seite 10 7. Wandmontage des IQ EV Charger 2 1. Heben Sie den IQ EV Charger 2 an und positionieren Sie ihn neben der Wandhalterung. 2. Befestigen Sie die Unterseite des Ladegeräts, indem Sie den Vorsprung der Montageführung an der Unterseite des IQ EV Charger 2 in die entsprechende Buchse an der Basis der Wandhalterung einführen.
- Seite 11 3. Setzen Sie das Ladegerät in die Wandhalterung ein. Richten Sie die Stifte auf der linken und rechten Seite der Wandhalterung vorsichtig auf die entsprechenden Aussparungen auf der Rückseite des Ladegerätgehäuses aus. Schieben Sie die Stifte durch die Aussparungen, bis das Ladegerät fest sitzt. 4.
- Seite 12 8. Montage der Steckerhalterung Eine Halterung für den Typ-2-Stecker ist im Lieferumfang des kabelgebundenen Modells enthalten, damit das Ladekabel geordnet und zugänglich bleibt. Für das über Steckdose betriebene Modell kann sie separat erworben werden, um das Kabelmanagement und den Schutz zu optimieren. 1.
- Seite 13 9. Verkabelung der Stromversorgung Der IQ EV Charger 2 ist als kabelgebundenes und als ein über Steckdose betriebenes Modell erhältlich. Sehen Sie sich abhängig vom Modell eines der folgenden Themen an: • Versorgungskabel für kabelgebundenes Typ-2-Modell auf Seite 13 •...
- Seite 14 9.1.3 Versorgungskabel durch die untere Kabeldurchführung 1. Ersetzen Sie den Stecker auf der Eingangsseite durch die mitgelieferte M32-Kabelverschraubung. Ziehen Sie diese Verschraubung auf 11,3 N m an. Wenn das Ladegerät mit einer einphasigen Konfiguration installiert wird, können die mitgelieferte Kabelverschraubung und das M32-/M25-Reduzierstück anstelle der M32-Kabelverschraubung verwendet werden.
- Seite 15 HINWEIS: Prüfen Sie das Anzugsdrehmoment aller elektrischen Verbindungen, einschließlich der werkseitigen Anschlüsse, da sich diese während des Transports lockern können. HINWEIS: Wie Sie den IQ EV Charger 2 entsprechend Ihrer Netzversorgung und Erdungsanordnung anschließen, erfahren Sie unter Anschlusspläne für Netzformen auf Seite 18.
- Seite 16 9.2.2 Versorgungskabel durch die hintere Kabeldurchführung Durchstoßen Sie die Dichtungstülle mit den Eingangskabeln der Rückseite des IQ EV Charger 2 und schließen Sie die Leiter an. HINWEIS: Die ungenutzte Kabeldurchführung in der Mitte kann für die Ethernet-Kommunikation verwendet werden. Weitere Informationen finden Sie unter Verdrahtungsanschlüsse für die Kommunikation...
- Seite 17 HINWEIS: Prüfen Sie das Anzugsdrehmoment aller elektrischen Verbindungen, einschließlich der werkseitigen Anschlüsse, da sich diese während des Transports lockern können. HINWEIS: Wie Sie den IQ EV Charger 2 entsprechend Ihrer Netzversorgung und Erdungsanordnung anschließen, erfahren Sie unter Anschlusspläne für Netzformen auf Seite 18.
- Seite 18 9.3 Anschlusspläne für Netzformen Der IQ EV Charger 2 muss entsprechend der Erdungsanordnung der Netzversorgung und der Anzahl der am Ladegerät angeschlossenen Außenleiter verkabelt werden. Bestimmen Sie die Konfiguration, mit der das Ladegerät installiert werden soll, und beachten Sie den entsprechenden Schaltplan.
- Seite 19 L1 laden. Dies hilft, eine Überlastung von L1 zu vermeiden. Darüber hinaus ist die Erfassung von Phasenrotationsinformationen während des Aktivierungsprozesses (siehe Aktivieren des IQ EV Charger 2 auf Seite 23) wichtig, um eine genaue Konsolidierung der Verbrauchsdaten zu gewährleisten.
- Seite 20 Abbildung 7: Schaltplan für zweiphasigen Netzanschluss ohne Neutralleiter Abbildung 8: Schaltplan für dreiphasigen Netzanschluss ohne Neutralleiter 10. Verdrahtungsanschlüsse für die Kommunikation Die IQ EV Charger 2-Hardware unterstützt mehrere Formen der kabelgebundenen Kommunikation, wie in der folgenden Abbildung dargestellt. USB Type C...
- Seite 21 Durchstoßen Sie die Dichtungstülle mit den Ethernet-Kabeln der Rückseite des IQ EV Charger 2 und schließen Sie es an. 10.1.2 Typ-2-Modell für Steckdose Durchstoßen Sie die Dichtungstülle unten rechts mit den Ethernet-Kabeln der Rückseite des IQ EV Charger 2 und schließen Sie es an. DE-21...
- Seite 22 10.2 Installation des Übertragungskabel durch den unteren Eingang 10.2.1 Kabelgebundenes Typ-2-Modell 1. Ersetzen Sie den Stecker an der Unterseite durch die mitgelieferte M25-Kabelverschraubung mit Dichtungseinsatz. Ziehen Sie die Verschraubung auf 9 N m an. 2. Führen Sie das Ethernet-Kabel durch die Löcher im Dichtungseinsatz und in der M25-Kabelverschraubung und schließen Sie es an die entsprechenden Anschlüsse an, wie in der folgenden Abbildung dargestellt.
- Seite 23 11. Aktivieren des IQ EV Charger 2 Der IQ EV Charger 2 kann über die Enphase Installer App oder die Enphase App aktiviert (in Betrieb genommen) werden. Durch die Aktivierung des Ladegeräts werden seine intelligenten Funktionen freigeschaltet, darunter die dynamische Leistungsanpassung, um eine Überlastung des Hauptnetzes zu verhindern, die KI-basierte Optimierung des Ladevorgangs, wenn die Strompreise am...
- Seite 24 Zugangskontrolle, um eine unbefugte Nutzung zu verhindern. Sie können den IQ EV Charger 2 auch ohne Aktivierung verwenden, allerdings sind dann die intelligenten Funktionen eingeschränkt. Das Gerät benötigt einen Internetzugang über Ethernet oder WLAN (während der Aktivierung konfiguriert), um die Aktivierung abzuschließen.
- Seite 25 14.1 MID-Zähler-Anzeige Der IQ EV Charger 2 verfügt über einen integrierten MID-Zähler und ein Display. Nach dem Einschalten zeigt das Gerät die MID- Firmwareversion und den CRC-Wert an, wie es für die Einhaltung der MID-Vorschriften erforderlich ist, gefolgt vom Energieverbrauch des Ladegeräts während der gesamten Lebensdauer –...
- Seite 26 Tröpfchenmuster von der Mitte nach außen ist nicht bereit zum Laden Alle LEDs blinken unaufhörlich EIN/AUS Störung/Fehler 15. Zubehör Enphase bietet verschiedene Zubehörteile an, die mit dem IQ EV Charger 2 kompatibel sind und unter enphase.com erworben werden können. Beschreibung TYPE2-CABLE-7.5M-32A-3P-SOCKET...
- Seite 27 WICHTIGE SICHERHEITSINFORMATIONEN. BEWAHREN SIE DIESES DOKUMENT ZUM SPÄTEREN NACHSCHLAGEN AUF. Dieses Handbuch enthält wichtige Anweisungen, die Sie bei der Installation und Wartung des Enphase IQ EV Charger 2 beachten müssen. Die Nichtbeachtung einer dieser Anweisungen kann zum Erlöschen der Garantie führen (https:/ /enphase.com/warranty).
- Seite 28 GEFAHR: Gefahr eines Stromschlags. Es besteht Brandgefahr. Wenn Sie Konverter-Zubehör (Adapter) verwenden, stellen Sie sicher, dass es für Ihren EV und den IQ EV Charger 2 als geeignet eingestuft wurde und damit kompatibel ist. GEFAHR: Gefahr eines Stromschlags. Erlauben Sie Kindern nicht, dieses Gerät zu bedienen. Wenn sich Kinder in der Nähe eines in Betrieb befindlichen IQ EV Charger 2 aufhalten, müssen sie von einem Erwachsenen beaufsichtigt werden.
- Seite 29 Diese Dokumentation wurde vor ihrer Veröffentlichung einer gründlichen Prüfung unterzogen und enthält die zum Zeitpunkt der Veröffentlichung aktuellsten Informationen. Enphase Energy, Inc. behält sich das Recht vor, Änderungen an diesem Produkt ohne weitere Ankündigung vorzunehmen. Änderungen oder Modifikationen an diesem Produkt, die nicht von einer autorisierten Serviceeinrichtung vorgenommen wurden, können zum Erlöschen der Produktgarantie führen.
- Seite 30 140-00515-01-DE-2024-11-29 Anwendbare Regionen: Europe © 2024 Enphase Energy. Alle Rechte vorbehalten. Enphase, die e- und CC-Logos, IQ und bestimmte andere unter https:/ /enphase.com/trademark-usage-guidelines aufgeführte Marken sind Marken von Enphase Energy, Inc. in den USA und anderen Ländern. Änderungen vorbehalten.
