Installations-, Bedienungs- und Wartungsanleitung
de

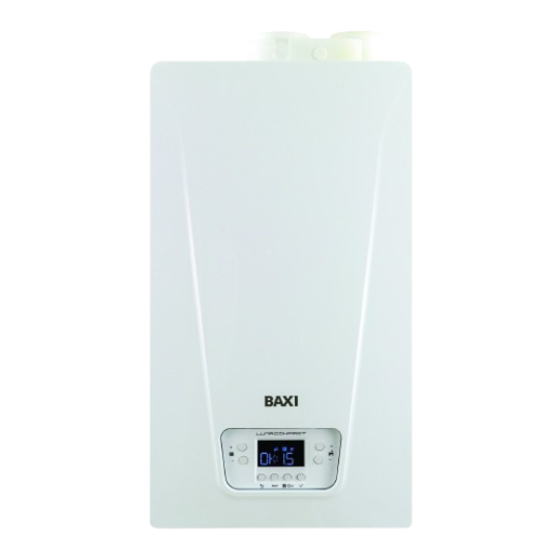

Hocheffizienter wandhängender Brennwert-Gaskessel
Telepítési, karbantartási és használati útmutató
hu
Magas hatásfokú, fali kondenzációs gázkazán
LUNA COMPACT
1.24 – 1.28 – 20 – 24 – 28 – 32
