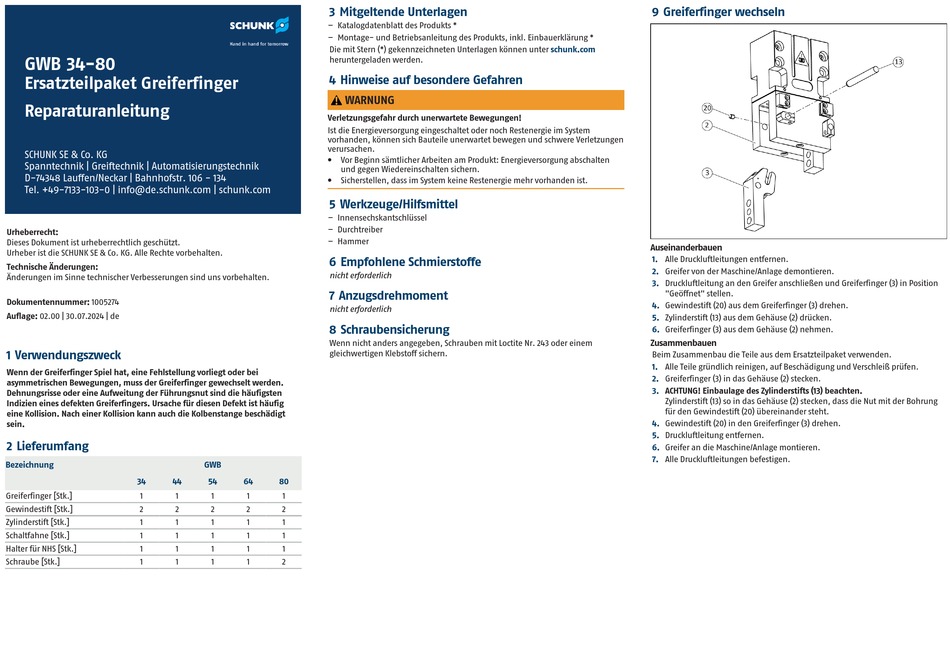

SCHUNK GWB 34 Reparaturanleitung

GWB 34-80
Ersatzteilpaket Greiferfinger
Reparaturanleitung
SCHUNK SE & Co. KG
Spanntechnik | Greiftechnik | Automatisierungstechnik
D-74348 Lauffen/Neckar | Bahnhofstr. 106 - 134
Tel. +49-7133-103-0 | info@de.schunk.com | schunk.com
Urheberrecht:
Dieses Dokument ist urheberrechtlich geschützt.
Urheber ist die SCHUNK SE & Co. KG. Alle Rechte vorbehalten.
Technische Änderungen:
Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten.
Dokumentennummer: 1005274
Auflage: 02.00 | 30.07.2024 | de
1 Verwendungszweck
Wenn der Greiferfinger Spiel hat, eine Fehlstellung vorliegt oder bei
asymmetrischen Bewegungen, muss der Greiferfinger gewechselt werden.
Dehnungsrisse oder eine Aufweitung der Führungsnut sind die häufigsten
Indizien eines defekten Greiferfingers. Ursache für diesen Defekt ist häufig
eine Kollision. Nach einer Kollision kann auch die Kolbenstange beschädigt
sein.
2 Lieferumfang
Bezeichnung
34 44
Greiferfinger [Stk.] 1 1
Gewindestift [Stk.] 2 2
Zylinderstift [Stk.] 1 1
Schaltfahne [Stk.] 1 1
Halter für NHS [Stk.] 1 1
Schraube [Stk.] 1 1
3 Mitgeltende Unterlagen
– Katalogdatenblatt des Produkts *
– Montage- und Betriebsanleitung des Produkts, inkl. Einbauerklärung *
Die mit Stern (*) gekennzeichneten Unterlagen können unter
heruntergeladen werden.
4 Hinweise auf besondere Gefahren
WARNUNG
Verletzungsgefahr durch unerwartete Bewegungen!
Ist die Energieversorgung eingeschaltet oder noch Restenergie im System
vorhanden, können sich Bauteile unerwartet bewegen und schwere Verletzungen
verursachen.
Vor Beginn sämtlicher Arbeiten am Produkt: Energieversorgung abschalten
l
und gegen Wiedereinschalten sichern.
Sicherstellen, dass im System keine Restenergie mehr vorhanden ist.
l
5 Werkzeuge/Hilfsmittel
– Innensechskantschlüssel
– Durchtreiber
– Hammer
6 Empfohlene Schmierstoffe
nicht erforderlich
7 Anzugsdrehmoment
nicht erforderlich
8 Schraubensicherung
Wenn nicht anders angegeben, Schrauben mit Loctite Nr. 243 oder einem
gleichwertigen Klebstoff sichern.
GWB
54 64 80
1 1 1
2 2 2
1 1 1
1 1 1
1 1 1
1 1 2
9 Greiferfinger wechseln
schunk.com
Auseinanderbauen
1. Alle Druckluftleitungen entfernen.
2. Greifer von der Maschine/Anlage demontieren.
3. Druckluftleitung an den Greifer anschließen und Greiferfinger (3) in Position
"Geöffnet" stellen.
4. Gewindestift (20) aus dem Greiferfinger (3) drehen.
5. Zylinderstift (13) aus dem Gehäuse (2) drücken.
6. Greiferfinger (3) aus dem Gehäuse (2) nehmen.
Zusammenbauen
Beim Zusammenbau die Teile aus dem Ersatzteilpaket verwenden.
1. Alle Teile gründlich reinigen, auf Beschädigung und Verschleiß prüfen.
2. Greiferfinger (3) in das Gehäuse (2) stecken.
3. ACHTUNG! Einbaulage des Zylinderstifts (13) beachten.
Zylinderstift (13) so in das Gehäuse (2) stecken, dass die Nut mit der Bohrung
für den Gewindestift (20) übereinander steht.
4. Gewindestift (20) in den Greiferfinger (3) drehen.
5. Druckluftleitung entfernen.
6. Greifer an die Maschine/Anlage montieren.
7. Alle Druckluftleitungen befestigen.
