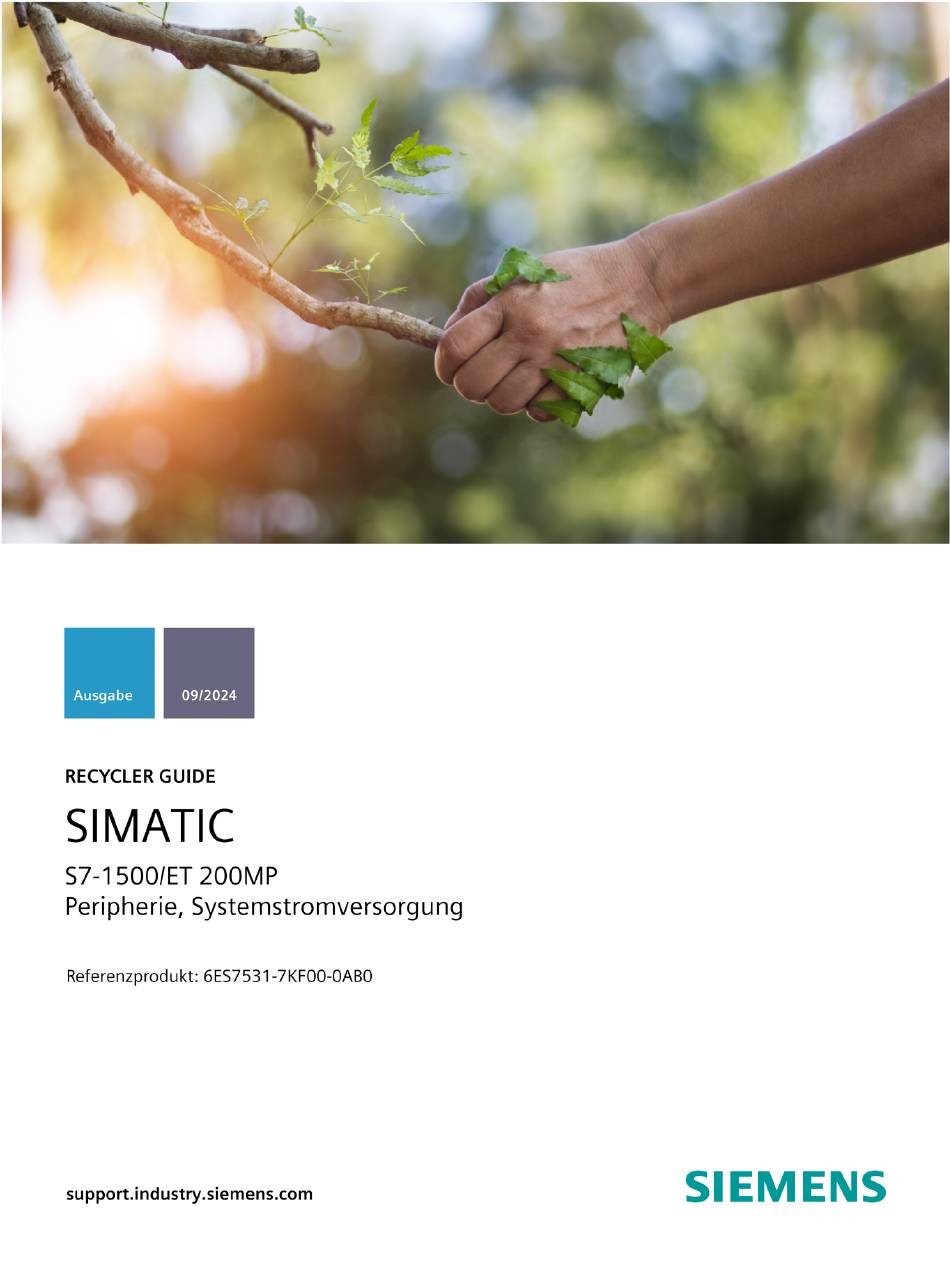

- Seite 2 Recycler Guide für S7-15versorgung Über diesen Leitfaden Sicherheitshinweise SIMATIC Empfohlenes Werkzeug Demontageanleitung Recycler Guide für Stoff- und S7-1500/ET 200MP Peripherie, Komponentenerklärung Systemstromversorgung Erhaltene Materialfraktionen Produktinformation Haftungsausschluss 09/2024 A5E54067970-AA...
- Seite 3 Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus.
- Seite 4 Inhaltsverzeichnis Über diesen Leitfaden ........................... 4 Sicherheitshinweise..........................5 Empfohlenes Werkzeug ......................... 6 Demontageanleitung ..........................7 Stoff- und Komponentenerklärung ..................... 18 Erhaltene Materialfraktionen ......................19 Haftungsausschluss ..........................20 Recycler Guide für S7-1500/ET 200MP Peripherie, Systemstromversorgung Produktinformation, 09/2024, A5E54067970-AA...
- Seite 5 Ziel zu erreichen, ist die Ressourcenrückgewinnung elektronischer Produkte am Ende ihrer Lebensdauer. Die Recycler Guides von Siemens bieten Recyclern von Elektronikprodukten eine Anleitung zur sicheren Demontage von Produkten, um die Rückgewinnung von Ressourcen zu maximieren. Die Recycler Guides bieten Schritt-für-Schritt-Demontageanweisungen und Informationen zur Materialzusammensetzung, um Recyclern dabei zu helfen, bestimmte Materialien den darauf spezialisierten Recyclern weiterzuleiten.
- Seite 6 Sicherheitshinweise Der Recycler ist dafür verantwortlich, alle Aktivitäten seiner Mitarbeiter zur Durchführung oder Unterstützung der Arbeit unabhängig zu bewerten und die Einhaltung aller geltenden gesetzlichen Bestimmungen zu beachten. Dazu gehören unter anderem Gesetze zur Gesundheit und Sicherheit aller Mitarbeiter, die diese Arbeit ausführen oder unterstützen. Der Recycler ist auch dafür verantwortlich, den Arbeitsplatz zu bewerten und sicherzustellen, dass der Bereich, in dem die Arbeit durchgeführt wird, alle ergonomischen Anforderungen erfüllt, um den Schutz seiner Mitarbeiter zu gewährleisten.
- Seite 7 Empfohlenes Werkzeug Für die Demontage des Produkts empfehlen wir folgendes Werkzeug: Schlitzschraubendreher 3 mm und 3,5 mm Recycler Guide für S7-1500/ET 200MP Peripherie, Systemstromversorgung Produktinformation, 09/2024, A5E54067970-AA...
- Seite 8 Demontageanleitung Die folgende Anleitung enthält detaillierte Informationen, wie Sie das Produkt nach dem Ende seiner Lebensdauer zerlegen und welche Materialien Sie sammeln und recyceln können. Sie unterstützen damit die Kreislaufwirtschaft. Bestandteile des Produkts Position Teil Material Demontageschritt Frontklappe Polycarbonat Schritt 1 Frontstecker Elektronik Schritt 2...
- Seite 9 Demontageanleitung Produktgruppen Der vorliegende Recycler Guide deckt 2 Produktgruppen ab. Die Geräte dieser 2 Produktgruppen unterscheiden sich in der Ausstattung, sind aber in ihrer Bauweise ähnlich. Befolgen Sie bei der Demontage die Schritte 1 bis 10 dieses Leitfadens. Abweichungen, die spezifisch für eine bestimmte Produktgruppe sind, werden im Text ausdrücklich erwähnt.
- Seite 10 Demontageanleitung Bezeichnung Bestellnummer S7-1500, CM PTP RS232 HF 6ES7541-1AD01-0AB0 SIPLUS S7-1500, CM PTP RS232 HF 6AG1541-1AD00-7AB0 SIPLUS S7-1500, CM PTP RS232 HF TX RAIL 6AG2541-1AD00-4AB0 S7-1500, CM PTP RS422/485 BA 6ES7540-1AB00-0AA0 S7-1500, CM PTP RS422/485 BA 6ES7540-1AB01-0AA0 SIPLUS S7-1500, CM PTP RS422/485 BA 6AG1540-1AB00-7AA0 S7-1500, CM PTP RS422/485 HF 6ES7541-1AB00-0AB0...
- Seite 11 Demontageanleitung Bezeichnung Bestellnummer S7-1500, DQ 8x230VAC/2A ST (Triac) 6ES7522-5FF00-0AB0 SIPLUS S7-1500, DQ 8x230VAC/2A ST TRIAC 6AG1522-5FF00-7AB0 S7-1500, DQ 8x230VAC/5A ST (Relay) 6ES7522-5HF00-0AB0 S7-1500, DQ 8x24VDC/2A HF 6ES7522-1BF00-0AB0 SIPLUS S7-1500, DQ 8x24VDC/2A HF 6AG1522-1BF00-7AB0 S7-1500, DQ 8X24VDC/5A HS 6ES7522-5BF00-0AB0 SIPLUS S7-1500, F-DI 16x24VDC 6AG1526-1BH00-2AB0 SIPLUS S7-1500, F-DI 16x24VDC T1 RAIL 6AG2526-1BH00-1AB0...
- Seite 12 Demontageanleitung Produktgruppe 3 Frontstecker Bezeichnung Bestellnummer SIMATIC S7-1500, Frontstecker Schraubklemmen- 6ES7592-1AM00-0XB0 technik, 35mm SIMATIC S7-1500, Frontstecker in Push-In Tech- 6ES7592-1BM00-0XB0 nik, 35mm SIMATIC S7-1500, Frontstecker in Push-In Tech- 6ES7592-1BM00-0XA0 nik, 25mm Demontage des Produkts Gehen Sie zur Demontage folgendermaßen vor: 1.
- Seite 13 Demontageanleitung 2. Demontage des Frontsteckers Hinweis Befolgen Sie diesen Schritt, sofern der Frontstecker (Produktgruppe 3) vorhanden ist. 1. Ziehen Sie an der Lasche und entfernen sie den Frontstecker aus dem Gehäuse. 2. Ziehen Sie die Schirmung nach unten und entfernen Sie die Schirmung vom Frontstecker. Hinweis Die Schirmung ist nur bei Analogbaugruppen und TM-Baugruppen vorhanden.
- Seite 14 Demontageanleitung 3. Demontage des Gehäuses 1. Lösen Sie die Schnappverschlüsse oben und unten am Gehäuse durch Drücken. Verwenden Sie dazu einen Schlitzschraubendreher. 2. Trennen Sie die Fronthaube von hinterem Gehäuse durch Ziehen. 4. Demontage vom Lichtwellenleiter-Status 1. Drücken Sie die Schnappverschlüsse am Lichtwellenleiter-Status mit einem Schlitzschraubendreher.
- Seite 15 Demontageanleitung 5. Demontage der linken 24V-Kanalanzeige 1. Drücken Sie den oberen Schnappverschluss an der linken 24V-Kanalanzeige mit einem Schlitzschraubendreher. 2. Drücken Sie den unteren Schnappverschluss an der linken 24V-Kanalanzeige mit einem Schlitzschraubendreher. 3. Entfernen Sie die linke 24V-Kanalanzeige durch Ziehen. 6.
- Seite 16 Demontageanleitung 7. Demontage des Kodierelements 1. Drücken Sie die Schnappverschlüsse zusammen. 2. Entfernen Sie das Kodierelement durch Ziehen. 8. Demontage der Funktionsplatine Entfernen Sie die Funktionsplatine aus dem hinteren Gehäuse durch Ziehen. Hinweis Je nach der Konfiguration können 1 bis 3 Funktionsplatinen enthalten sein. Recycler Guide für S7-1500/ET 200MP Peripherie, Systemstromversorgung Produktinformation, 09/2024, A5E54067970-AA...
- Seite 17 Demontageanleitung 9. Demontage der Rückwandbusplatine 1. Drücken Sie die Rückwandbusplatine mit einem Schlitzschraubendreher in das Gehäuse hinein und biegen Sie das Gehäuse dabei etwas auf. 2. Mit ausreichend Druck kann die Rückwandbusplatine aus ihrer Position gelöst und entnommen werden. 10. Demontage der Schraubenabdeckung Hinweis Produktgruppe 2 enthält eine Schraubenabdeckung, die gleichermaßen zu entfernen ist, sich jedoch in der Schraubenlänge unterscheidet.
- Seite 18 Demontageanleitung 11. Demontage der Befestigungsschraube Entfernen Sie die Befestigungsschraube mit einem Schlitzschraubendreher. Recycler Guide für S7-1500/ET 200MP Peripherie, Systemstromversorgung Produktinformation, 09/2024, A5E54067970-AA...
- Seite 19 Stoff- und Komponentenerklärung Komponenten nach Richtlinie 2012/19/EU Anhang VII Aus dem Produkt müssen Sie mindestens die folgenden Stoffe, Gemische und Komponenten entfernen: Stoff/Gemisch/Komponente Position Demontageschritt Leiterplatten mit einer Oberfläche von mehr als 7, 8 Schritt 8 und 9 10 cm Kunststoff mit bromierten Flammschutzmitteln 7, 8 Schritt 8 und 9...
- Seite 20 Erhaltene Materialfraktionen Alle Ergebnisse aus diesem Prozess müssen gemäß den geltenden Abfallgesetzen und - vorschriften verwaltet, gehandhabt und entsorgt werden, einschließlich, aber nicht beschränkt auf die Abfallrahmenrichtlinie und ihre nationalen Rechtsvorschriften in Europa und weltweit. Die folgende Tabelle enthält die wichtigsten Materialfraktionen. Die Tabelle erhebt keinen Anspruch auf Vollständigkeit.
- Seite 21 Der Recycler Guide gibt Auskunft über den Zerlegeprozess eines Geräts, um die Komponenten den richtigen Recyclingströmen zuordnen zu können. Eine Wiederverwendung der ausgebauten Komponenten ist nicht zulässig. Siemens übernimmt daher keine Haftung für Fehler oder Konsequenzen, die sich aus der Nutzung dieser Informationen im größtmöglichen gesetzlichen Umfang ergeben können.
