Inhaltszusammenfassung für Empasa WALK IN DUSCHE EX101-80x200cm

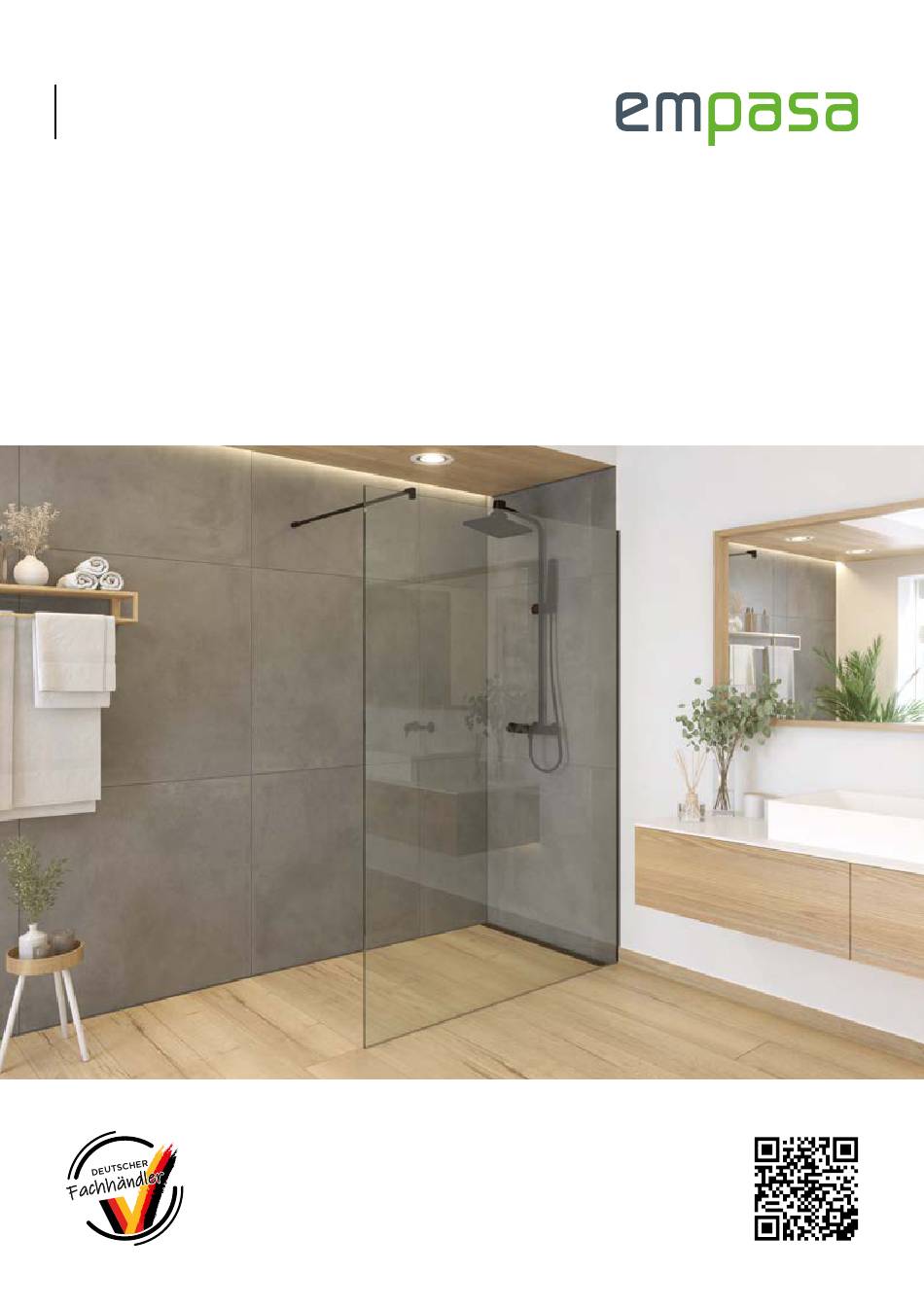

- Seite 1 Montageanleitung WALK IN DUSCHE GLAS-DUSCHWAND Weitere Infos: Weitere Infos:...
- Seite 2 V1/2024_EX101...
- Seite 3 Inhalt Einführung ............................. . Haftung .
- Seite 4 Gebrauch oder bei Einsatz außerhalb des vorgesehenen Verwen- aller Art oder Personen ist ausgeschlossen. Bezugsnormen Die vorliegende Gebrauchsanleitung wurde ge- Hiermit erklären wir, die empasa GmbH, dass die mäß Ziffer 1.7.4 der Richtlinie 2006/42/EG, un- Walk-In Dusche allen notwendigen und aktuell gültigen Berücksichtigung...
- Seite 5 Lieferumfang Bezeichnung Anzahl Für beschädigte oder Fehlteile immer den Glaswand Teilebuchstaben bereithalten. Wandschiene Beispiel: Schrauben Teleskop-Stabilisierungsstange (eckig) Service- und Kontaktdaten finden Sie auf Seite 18 dieser Montageanleitung. Unterlegprofil Dichtprofil (transparent) Innensechskantschlüssel SW 2,5 Schrauben ST 4x30 Dübel 6 mm Silikonschutz V1/2024_EX101...
- Seite 6 Technische Daten Bezugsmodelle Die vorliegende Gebrauchsanleitung bezieht sich auf die Walk-In Dusche Modell EX101 mit der Leistungserklärung 033_2024: EX101- EX101- EX101- EX101- EX101- Modell 80x200cm 90x200cm 100x200cm 110x200cm 120x200cm Kenncode des EX101_033_2024 Produkttyps Duschabtrennungen aus vorgespanntem Kalknatron-Einscheiben-Sicherheitsglas Verwendungszweck zur Verwendung in Gebäuden und Bauten Glasbreite (cm) 78,5 88,5...
- Seite 7 WARNUNG Befestigungsmaterial ist beiliegend. Allein der Monteur haftet dafür, dass das Befestigungsma- Das Befestigungsmaterial muss vom Monteur auf den vor- terial für das jeweilige Mauerwerk geeignet ist und dass die handenen Montageuntergrund abgestimmt werden. Gege- Montage fachgerecht ausgeführt wird. benenfalls ist neues, für den Montageuntergrund geeigne- Die jeweiligen Montagehinweise der Dübel-Hersteller sind tes Befestigungsmaterial zu besorgen.
- Seite 8 Sicherheitshinweise WARNUNG Anforderungen an den Installateur Für den Einbau der Walk-In Dusche sind mindestens 2 • Die beauftragte Person darf keine körperlichen Ein- Personen erforderlich und folgende Punkte einzuhalten: schränkungen besitzen, welche die Aufmerksamkeit und • Jene Person, welche mit dem Einbau der Walk-In Dusche das Urteilsvermögen beeinträchtigen.
- Seite 9 Vorbereitung Montagehinweise Hinweis Hinweis Nehmen Sie alle Einzelteile vorsichtig aus der Verpackung Die Duschwand verfügt auf einer Seite über eine Nanobe- und legen/stellen diese auf z. B. einer Decke oder anderem schichtung. Diese Seite ist durch einen Hinweis-Aufkle- weichen Untergrund ab. ber gekennzeichnet.
- Seite 10 Untergrund prüfen Prüfen Sie die gewählte Montageposition auf Unebenheiten. Evtl. vorhandene Unebenheiten müssen bauseits mit z. B. ver- schieden starken Ausgleichsklötzen (nicht im Lieferumfang ent- halten) ausgeglichen werden. Der Untergrund muss plan (eben) sein um eine gute Befestigung und Dichtheit zu gewährleisten. Montage Hinweis Wir empfehlen bei allen nachfolgenden Markierarbeiten die Schraubpositionen so zu wählen, dass die Befestigungs-/Schraub-...
- Seite 11 WARNUNG Beschädigungs-/Verletzungsgefahr! Prüfen Sie vor allen Bohrarbeiten den Untergrund auf versteckte Leitungen, z. B. Wasser. Verletzungsgefahr! Halten Sie die Wandschiene im exakten rechten Winkel an Bohren Sie an den markierten Stellen den Untergrund mit einem der gewählten Montageposition an. Übertragen Sie die Loch- zum Untergrund und dem vorliegenden Montagematerial pas- positionen auf den Untergrund.
- Seite 12 Setzen Sie die vorliegenden Dübel in die Bohrlöcher ein. Halten Sie die Wandschiene erneut im exakten rechten Win- kel an der gewählten Montageposition an. Befestigen Sie die Wandschiene mit den Schrauben Stecken Sie die Bodenschiene von unten auf die Glaswand auf.
- Seite 13 Setzen Sie die Glaswand in die Wandschiene bis zum Klipsen Sie die Gummi-Dichtung innenseitig zwischen Glas- Anschlag ein. wand und Wandschiene in die Öffnung ein um die Scheibe und die Wandschiene zu fixieren und gegen das Eindringen von Was- ser zu schützen. Stecken Sie die Teleskopstange auf die gewünschte Position auf Halten Sie das Stangenende an die Wand an (in der Waage) und die Glaswand auf und arretieren Sie diese optional LEICHT mit...
- Seite 14 Lösen Sie mit dem Innensechskantschlüssel SW 2,5 die beiden Wandhalter an Markierung anhalten und mittig Bohrloch mar- Schrauben am Wandhalter, um diesen von der Teleskopstange kieren. entfernen zu können. Verletzungsgefahr! Bohren Sie mit einem zum Untergrund und dem Montagemate- Befestigen Sie den Wandhalter mit dem Montagematerial/ rial passenden Bohrer vor.
- Seite 15 Nach der Montage des Wandhalters, stecken Sie die Teleskop- Drehen Sie alle Schrauben mit dem Innensechskantschlüssel SW stange mit dem Silikonschutz auf die Glaswand auf und be- 2,5 fest. Verwenden Sie für den Glashalter einen Schlitzschrau- festigen das Ende in dem montierten Wandhalter. bendreher.
- Seite 16 Hat das Glas eine Beschichtung? Das Glas eine einseitige Beschichtung. Welche Dicke hat die Glasscheibe? Wir bieten die Glasscheibe mit 8 mm Glasdicke an. Wer hilft mir bei Fragen zur Montage? Hier steht Ihnen unser Kundenservice unter www.empasa.de zur Verfügung. V1/2024_EX101...
- Seite 17 Reinigung Garantiebestimmungen Verwenden Sie zur Reinigung KEINE scheuernden Reinigungs- Die empasa GmbH gewährt Ihnen als Verbraucher in Deutsch- mittel. Verwenden Sie nach jedem Gebrauch z. B. einen Fenster- land und Österreich eine Garantie von drei (3) Jahren auf die was- abzieher, um das Glas von Feuchtigkeit/Nässe zu befreien.
- Seite 18 2024 Diese Druckschrift, einschließlich aller ihrer Teile, ist urheber- rechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der empasa GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in elektronischen Systemen.
- Seite 19 V1/2024_EX101...
- Seite 20 Werner-von-Siemens-Straße 13 | 91522 Ansbach www.empasa.de Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF im Downloadbereich auf www.insektenstop.net.
